Indukciniai varikliai yra plačiausiai naudojami daugelio pramonės sričių elektros pavarų sistemose dėl jų patikimumo, efektyvumo ir paprastos konstrukcijos. Šiame straipsnyje nagrinėsime 5,5 kW (7,5 AG) trifazio variklio galingumo, veikimo principų ir pritaikymo ypatybes, pateikdami išsamią informaciją apie jo technines specifikacijas ir privalumus.
Variklio galios supratimas: AG ir kW
Kai kalbame apie variklio veikimą, svarbu suprasti jo galios matavimo vienetus. 7,5 AG (arklio galios) yra tradicinis vienetas, vis dar plačiai naudojamas pramonėje, o 5,5 kW (kilovatas) yra metrinis ekvivalentas, dažniausiai naudojamas elektros standartuose. Abi vertės reiškia tą pačią išėjimo galią, tik išreikštą skirtingai. Variklio galios nominalai apibūdina mechaninę galią, kurią variklis gali tiekti savo velenu.
7,5 AG / 5,5 kW trifazio variklio pasirinkimas yra natūralus, kai pramonei reikia didesnio sukimo momento ir didesnio patikimumo. Jis yra galingas, tvirtas, nesudėtingas ir pakankamai efektyvus, kad valdytų eksploatavimo išlaidas. Nuo sunkiųjų siurblių iki didelių kompresorių - šis variklio dydis vaidina lemiamą vaidmenį šiuolaikinėje pramonėje.
Trifazių asinchroninių variklių ypatybės ir privalumai
Pramoniniuose vandens siurblių varikliuose, kaip ir daugelyje kitų pramoninių pritaikymų, dažniausiai naudojami trifaziai asinchroniniai varikliai. Jų populiarumas grindžiamas paprasta konstrukcija, dideliu patikimumu, stabiliu greičiu ir didele galia. HYT, kaip buvusi variklių originalios įrangos gamintojų (OEM) gamykla, specializuojasi tokių variklių gamyboje.
HYT gaminamas 5,5 kW elektros variklis plačiai naudojamas mažose ir vidutinėse apdirbimo įrangose, tokiose kaip betono vibratoriai, pjovimo staklės, oro kompresoriai, vandens siurblių varikliai, suvirinimo aparatai ir šlifuokliai. HYT dideli gamybos pajėgumai užtikrina, kad dažniausiai naudojami variklių tipai būtų nuolat sandėliuojami tiesioginiam siuntimui.
Pagrindiniai pramoninių vandens siurblių variklių privalumai apima:
- Didelis efektyvumas: Brandus dizainas ir pažangi technologija leidžia stabiliai tiekti skystį ir užtikrina nuolatinį darbo efektyvumą, taupant energiją.
- Ilgaamžiškumas: Gamyboje naudojamos tvirtos, korozijai atsparios medžiagos, kokybiški sandarikliai ir guoliai užtikrina ilgalaikį našumą ir sumažina prastovų bei remonto poreikį.
- Lengva priežiūra: Modulinė konstrukcija reikalauja minimalių įrankių ir laiko remontui bei keitimui.
- Patikimumas: Modernios konstrukcijos galimybės ir tvirtos medžiagos užtikrina greitą reagavimą ir prisitaikymą prie išorinės aplinkos pokyčių.
- Valdomumas: Šiuolaikinės siurblių sistemos leidžia išmaniai valdyti variklius, o dažnio keitimo įranga užtikrina tikslų vandens srauto valdymą ir energijos taupymą.
Techninės specifikacijos ir pritaikymas (7,5 AG / 5,5 kW)
7,5 AG / 5,5 kW 3 fazių variklis yra patikimas, efektyvus ir galingas sprendimas sudėtingoms pramonės reikmėms. Jis užpildo atotrūkį tarp vidutinio ir didelio našumo variklių, užtikrinant gerą našumą be nereikalingo sudėtingumo.
Standartinės ir pritaikomos specifikacijos
- Standartinės specifikacijos: 380V/50Hz (pasaulinis pramoninio tinklo standartas). Varikliai palaiko optimalų veikimą net esant ±5 % įtampos svyravimams, o tai svarbu nestabiliems elektros tinklams.
- Apsauga nuo perkaitimo: Pasirenkami PTC termistoriai arba PT100 temperatūros jutikliai užtikrina papildomą saugumą ir sumažina prastovos laiką.
- Apsauga nuo patekimo (IP): Standartinė IP54/IP55 apsauga tinka drėgnoms/dulkėtoms darbo patalpoms. Aukštesni IP reitingai (pvz., IP65) prieinami pagal užsakymą.
- Veleno konfigūracija: Standartinis cilindrinis velenas su grioveliu; siūlomi pritaikyti veleno skersmenys/ilgis.
- Izoliacija: Atitinka F klasės (105K) veikimo standartus, patvirtinta B klasės (80K) bandymu, užtikrinant ilgesnę eksploatavimo trukmę (20 000+ darbo valandų) ir pastovų patikimumą.
- Vibracijos klasė: Sukurti pagal A vibracijos klasę (mažas triukšmas, minimalus mechaninis susidėvėjimas), idealiai tinka tiksliajai įrangai.
- Darbo režimas: Sukurti nuolatiniam darbui (S1), veikia neribotą laiką vardine apkrova be perkaitimo.
Variklio prijungimas ir pritaikymas grandinėje
Variklio valdymo grandinės sistemoje kintamosios srovės kontaktorius yra labai universalus trifazio variklio valdymo grandinėje. Dauguma elektrinių pavarų sistemų negali valdyti variklio be jo. Todėl kintamosios srovės kontaktoriaus pasirinkimas tapo svarbus elektros energijos saugos srityje.
Galima pasirinkti pagal du pagrindinius galios ir srovės rodiklius. Pavyzdžiui, 7,5 AG 3 fazių variklio vardinė srovė yra 11A. Atsižvelgiant į trifazio variklio charakteristikas, paleidimo metu srovė gali siekti 4-7 kartus didesnę už vardinę srovę.

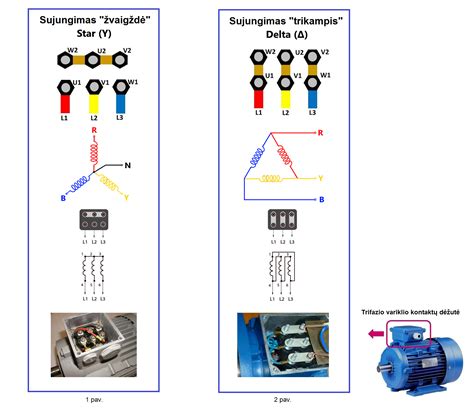

Laidų konfigūracijos
- Žvaigždės (Star) jungimo schema:
- Laidų sąranka: trys variklio apvijų galai (U2, V2, W2) yra sujungti (sudaro 'žvaigždutės' centrinį tašką), o trys pradžios galai (U1, V1, W1) prijungiami prie trifazio maitinimo šaltinio.
- Pagrindinės elektros savybės: Linijos įtampa (maitinimo įtampa) yra √3x apvijos įtampa; linijos srovė lygi apvijos srovei.
- Įprasto naudojimo atvejis: Naudojamas varikliams, skirtiems aukštos įtampos įėjimui (pvz., 380 V maitinimui su 220 V apvijomis) arba paleidimo srovei sumažinti.
- Trikampio (Delta) jungimo schema:
- Laidų sąranka: variklio apvijų galai sujungti uždara kilpa: U2 į V1, V2 į W1, W2 į U1. Trifazis maitinimo šaltinis jungiamas prie jungties taškų (U1, V1, W1).
- Pagrindinės elektros savybės: Linijos įtampa lygi apvijos įtampai; linijos srovė yra √3x apvijos srovė.
- Įprasto naudojimo atvejis: Naudojamas varikliuose, skirtuose žemos įtampos įėjimui (pvz., 220 V maitinimui su 220 V apvijomis) arba didelio sukimo momento reikmėms.
Kiti variklių galios ir specifikacijų tipai
Nors pagrindinis dėmesys skiriamas 5,5 kW (7,5 AG) varikliams, verta paminėti ir kitus populiarius dydžius:
10 AG / 7,5 kW trifazis variklis
10 AG / 7,5 kW 3 fazių variklis yra vienas populiariausių vidutinės klasės pramoninių variklių, plačiai naudojamas gamybos įmonėse, dirbtuvėse, žemės ūkyje ir komercinėse patalpose. Jis sukurtas užtikrinti pastovų sukimo momentą ir galią, išlaikant aukštą energijos vartojimo efektyvumą. Skirtingai nuo vienfazių variklių, trifazis variklis užtikrina sklandesnę galią ir didesnį efektyvumą, todėl idealiai tinka nuolatiniam darbui. Dėl 7,5 kW galios jis yra universalus įvairiose pramonės šakose, nuo žemės ūkio iki statybos.
Vertinant 10 AG / 7,5 KW 3 fazių variklį, būtina atsižvelgti į jo technines specifikacijas, nes nuo jų priklauso našumas ir suderinamumas. Šios specifikacijos leidžia varikliui užtikrinti pastovų mechaninį veikimą, tuo pačiu sumažinant nuostolius. Visą parą veikiančioms pramonės šakoms primygtinai rekomenduojamos aukštesnės efektyvumo klasės (IE3/IE4), nes jos sumažina veiklos sąnaudas laikui bėgant.
0,75 AG (0,55 kW) ir 1 AG (0,75 kW) trifaziai varikliai
0,75 AG (0,55 kW) 3 fazių variklis yra vienas plačiausiai naudojamų pramoninių variklių dėl savo galios balanso, efektyvumo ir kompaktiško dydžio. Jis pakankamai galingas, kad būtų galima vairuoti pagrindinę įrangą ir sunaudoti minimaliai elektros energiją. Variklis užtikrina stabilią galią išlaikant puikų energijos vartojimo efektyvumą, o daugelis šiuolaikinių modelių atitinka IE2 arba IE3 efektyvumo standartus.
1 AG / 0,75 kW 3 fazių variklis yra šiuolaikinių pramoninių judėjimo sistemų kertinis akmuo. Dėl efektyvumo, ilgaamžiškumo, universalumo ir ekonomiškumo derinio jis yra idealus pasirinkimas įvairioms reikmėms. Nesvarbu, ar vairuojate konvejerį, siurblį ar ventiliatorių, šis variklis užtikrina patikimą veikimą, kartu palaikydamas energijos taupymo tikslus ir ilgalaikį veikimo patikimumą.
3 fazių indukcinis variklis: konstrukcija ir veikimo principas
Variklių pasirinkimo ir priežiūros aspektai
Tinkamas variklio pasirinkimas ir montavimas yra labai svarbus norint užtikrinti ilgą tarnavimo laiką ir optimalų veikimą. Blogai sumontuotas variklis gali nukentėti nuo vibracijos, perkaitimo ir priešlaikinio gedimo.
Montavimas ir paleidimas
- Pagrindas: Variklis turi būti montuojamas ant tvirto, nevibruojančio pagrindo, naudojant tinkamus tvirtinimo varžtus.
- Suderinimas: Variklio ir varomos įrangos nesuderinamumas gali sukelti guolio susidėvėjimą ir sugadinti veleną. Naudokite tikslius matavimo įrankius.
- Elektros prijungimas: Patikrinkite, ar maitinimo įtampa atitinka vardinę variklio įtampą. Saugiai prijunkite laidus naudodami atitinkamas jungtis ir gnybtus.
- Vėdinimas: Įsitikinkite, kad variklis sumontuotas gerai vėdinamoje vietoje, palikdami pakankamai tarpų oro cirkuliacijai.
- Pirmasis paleidimas: Prieš paleidžiant, išmatuokite izoliacijos varžą. Paleiskite variklį be apkrovos, kad patikrintumėte, ar nėra neįprastų garsų ar perkaitimo.
Prevencinė priežiūra
- Tepimas: Guoliai turi būti sutepti pagal gamintojo rekomendacijas.
- Elektros jungtys: Patikrinkite, ar nėra laisvų jungčių ir ar kabeliuose nepažeista izoliacija.
- Aušinimas: Laikykite aušinimo ventiliatorius ir pelekus švarius, užtikrindami, kad ventiliacijos takai nebūtų užsikimšę.
- Vibracijos analizė: Neįprastos vibracijos gali reikšti nesuderinamumą arba guolių susidėvėjimą.
- Apkrovos stebėjimas: Įsitikinkite, kad variklis neveikia virš vardinės apkrovos.
Tinkamai prižiūrint, 5,5 kW / 7,5 AG varikliai gali patikimai tarnauti dešimtmečius.
Pasauliniai standartai ir gamintojai

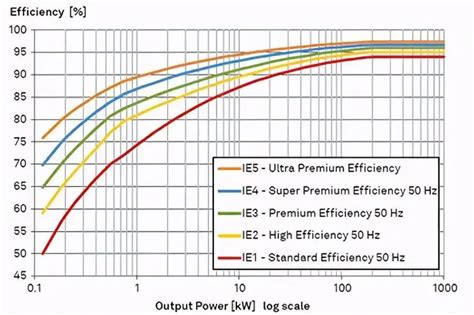

Pramoninių variklių gamyba ir specifikacijos dažnai atitinka tarptautinius standartus, tokius kaip IEC. Energetinio efektyvumo klasės, tokios kaip IE2, IE3 ir IE4, tampa vis svarbesnės siekiant sumažinti energijos švaistymą. Gamybos procese laikomasi ISO 9001 kokybės valdymo sistemos.
Tarp žinomų gamintojų, kurie siūlo aukštos kokybės trifazius variklius, yra Siemens, ABB, WEG, Toshiba ir Baldor. Victory-Motor yra paminėtas kaip patikimas konkurentas, siūlantis ekonomiškai efektyvius sprendimus.
Dažnai užduodami klausimai (DUK)
- 1. Ar 7,5 AG yra tas pats, kas 5,5 kW?
- Taip, maždaug. 7,5 AG paverčia maždaug 5,6 kW ir paprastai vertinama kaip 5,5 kW.
- 2. Ar 7,5 AG variklį galima naudoti su VFD?
- Taip. Naudojant VFD pagerėja greičio kontrolė ir energijos vartojimo efektyvumas.
- 3. Kokio dydžio rėmas įprastas 5,5 KW varikliui?
- Dažniausiai naudojamas IEC Frame 132S arba 132M.
- 4. Kokių pramonės šakų naudoja 7,5 AG 3 fazių variklius?
- Gamyba, ŠVOK, vandens valymas, žemės ūkis ir medžiagų tvarkymas.
- 5. Kiek laiko tarnauja 7,5 AG 3 fazis variklis?
- Tinkamai prižiūrint, būdinga 15-20 ar daugiau metų.
- 6. Kokia 10 AG 3 fazių variklio visos apkrovos srovė?
- 10 AG / 7,5 kW 3 fazių variklis paprastai sunaudoja 14-16 A, priklausomai nuo maitinimo įtampos ir efektyvumo.
- 7. Ar galiu 10 AG variklį paleisti vienfaziu maitinimu?
- Tiesiogiai, ne. Tačiau naudojant fazės keitiklį arba VFD 3 fazių variklį galima pritaikyti veikti vienfaziu maitinimo šaltiniu.
- 8. Kurią efektyvumo klasę turėčiau pasirinkti - IE2, IE3 ar IE4?
- Ilgalaikiam taupymui IE3 arba IE4 varikliai, nes jie žymiai sumažina sąskaitas už energiją, palyginti su IE2.
- 9. Koks starteris geriausiai tinka 10 AG 3 fazių varikliui?
- DOL Starteris: Pigiausia, bet didelė įsijungimo srovė. Star-Delta starteris: geras balansas paleidimo srovės mažinimui. VFD (kintamo dažnio pavara): geriausias pasirinkimas sklandžiam paleidimui ir greičio valdymui.
- 10. Kokia 0,75 AG 3 fazio variklio įtampa?
- Paprastai 380-415 V, priklausomai nuo regiono ir gamintojo.
- 11. Ar pramoniniam naudojimui pakanka 0,75 AG?
- Taip, jis plačiai naudojamas lengvose ir vidutinėse pramonės srityse.
- 12. Kiek vatų yra 0,75 AG variklis?
- Maždaug 550 vatų (0,55 kW).
