Elektromobilių veikimo principai ir pagrindiniai komponentai
Elektromobiliai veikia iš esmės kitaip nei tradiciniai automobiliai. Vidaus degimo varikliai turi daug judančių dalių, ir nors elektromobiliai turi savų sudėtingumų, jie yra daug labiau skaitmeniniai nei mechaniniai. Praktiškai automobilių gamintojai naudoja skirtingas technologijas vidaus komponentams integruoti, tačiau „pagrindiniai komponentai“ ir pagrindinė „architektūra“ yra ta pati visuose pasaulio elektromobiliuose.
Akumuliatorių blokas: energijos šaltinis
Vietoj benzino elektra varomi elektromobiliai energiją gauna iš akumuliatorių bloko, kuris paprastai būna ištemptas išilgai automobilio apačios, kad būtų kuo mažesnis svoris. Jį sudaro keli moduliai, kurie savo ruožtu suskirstyti į atskirus akumuliatoriaus elementus, savo dydžiu panašius į AA tipo baterijas. Tarp elementų eina aušinimo skysčio sluoksnis, nes įkaitę akumuliatoriai sprogsta.
Elektronai traukiami per grandinę judant ličio atomams iš vienos akumuliatoriaus pusės į kitą. Elektronai nori sekti paskui tuos ličio jonus, tačiau baterijoje esanti skiriamoji membrana neleidžia jiems važiuoti kartu. Todėl jie turi bėgti per laidus, kuriais taip pat maitinami mūsų telefonai, planšetiniai kompiuteriai, lemputės, kompiuteriai ir automobiliai. Akumuliatoriai veikia nuolatine srove (DC), todėl elektronai tiesiog pastoviu srautu sklinda viena kryptimi.
Inverteris: srovės keitiklis

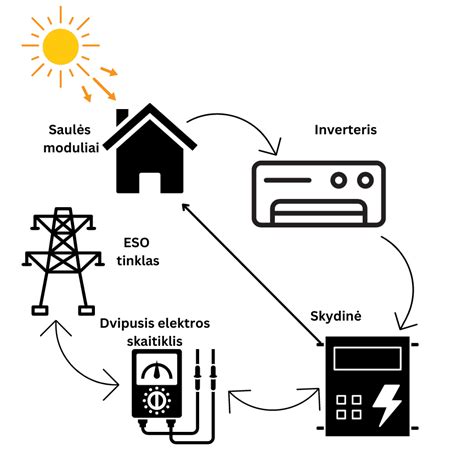

Dauguma jūsų namų elektronikos prietaisų veikia kintamąja srove (AC). Tai reiškia, kad elektronai nustatytais intervalais nuolat keliauja laidais pirmyn ir atgal. Elektromobilyje naudojamas inverteris, kuris pakeičia akumuliatoriaus srovę iš nuolatinės į kintamąją, kol ji pasiekia variklį.
Elektros variklis: judesio generavimas

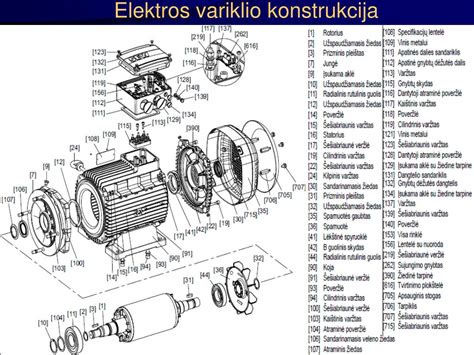

Elektros varikliai elektrą paverčia judesiu sukurdami besisukantį magnetinį lauką. Cilindre, vadinamame statoriumi, yra tvirtai suvynioti variniai laidai, kuriais teka kintamoji srovė iš keitiklio. Kadangi srovė yra kintama, šių magnetinių laukų šiaurinis ir pietinis poliai persijungia pirmyn ir atgal.
Statoriaus viduje laisvai plaukiojantis rotorius jaučia visų šių besisukančių magnetinių laukų poveikį. Srovei tekant per statorių, dėl magnetinės traukos rotorius sukasi, kad ją pasivytų. Juk rotoriaus magnetiniai poliai, priešingi statoriaus magnetiniams poliams, bus traukiami, o panašūs poliai atstumiami. Kuo daugiau galios bus pumpuojama per statorių, tuo greičiau suksis magnetinis laukas.
Rotorius judina ašį, kuri suka elektromobilio ratus.
Rekuperacinis stabdymas ir variklio pranašumai
Elektromobilių varikliai nėra tik varikliai - jie taip pat gali veikti kaip generatoriai. Kadangi didžioji dalis jėgos, reikalingos transporto priemonei sulėtinti, nukreipiama į rekuperacinį stabdymą, elektromobilio stabdžių trinkelės dėvisi mažiau nei įprasto automobilio.
Elektromobiliai patiria daug mažesnį mechaninį krūvį ne tik stabdant, bet ir apskritai. Elektromobilių varikliai nesusiduria su pasikartojančiomis sprogstamomis cheminėmis reakcijomis, kaip vidaus degimo varikliai, neperkelia stūmoklio linijinės jėgos į sukimosi jėgą (sukimo momentą) per alkūninį veleną ir nesiremia smagračiu, kad stabilizuotų kintančią įvestą jėgą.
Indukcinio variklio grožis tas, kad jo greitis priklauso nuo tiekiamos kintamosios srovės dažnio. Taigi, tiesiog keisdami maitinimo šaltinio dažnį, galime keisti varančiojo rato greitį. Esant dažnio diapazonui, elektromobilio variklio greitis gali kisti nuo 0 iki 18 000 apsisukimų per minutę (apsisukimų per minutę). Tai didelis elektromobilių pranašumas, palyginti su vidaus degimo automobiliais.
Elektromobilyje atbulinės eigos mechanizmą realizuoti gana paprasta. Be to, vos tik atleidus akceleratoriaus pedalą, pradeda veikti regeneracinis stabdymas.
Elektros schemų skaitymas ir gedimų diagnostika
Schemų supratimo svarba šiuolaikiniuose automobiliuose
Automobilių elektros schemų skaitymas yra fundamentalus įgūdis, kuris leidžia tiksliai identifikuoti, lokalizuoti ir pašalinti elektros sistemos gedimus. Šiuolaikiniuose automobiliuose, kur įdiegta vidutiniškai 2-3 km laidų ir per 80 elektroninių valdymo modulių, schemų supratimas tapo ne prabanga, o būtinybe. Šiuolaikinių automobilių elektros sistemos tampa vis sudėtingesnės - vidutinis 2023 metų automobilis turi virš 100 atskirų elektros grandinių, palyginti su vos 30 grandinių 1990-ųjų automobiliuose.
Standartizuoti simboliai ir gamintojų ypatumai

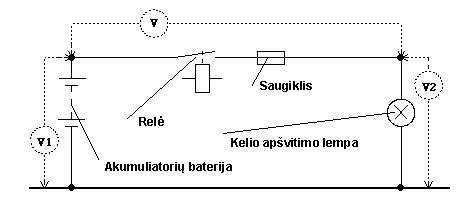

Automobilių elektros schemos naudoja standartizuotą simbolių sistemą, kuri padeda greitai identifikuoti komponentus. Pagrindiniai simboliai apima akumuliatorius, saugiklius, reles, rezistorius, jungiklius ir įvairius vartotojus. Kiekvienas gamintojas taip pat turi savo unikalius žymėjimus, tačiau 80% simbolių yra universalūs visose schemose.
Tyrimas parodė, kad automechanikų mokymo centruose inžinieriai, gerai suprantantys simbolių sistemą, diagnozuoja gedimus vidutiniškai 42% greičiau.
- Vokiški automobiliai (VW, Audi, BMW, Mercedes) - pasižymi itin detaliu komponentų žymėjimu, kur kiekvienas komponentas turi unikalų kodą.
- Japonijos gamintojai (Toyota, Honda, Nissan) - dažnai naudoja kompaktiškesnius žymėjimus ir daugiau spalvinio kodavimo elementų.
- Amerikos gamintojai (Ford, GM) - tradiciškai naudoja daugiau tekstinių aprašymų šalia simbolių ir mažiau pasikliauja vien tik grafiniais elementais.
Laidų spalvų sistemos ir grandinių sekimas
Automobilių laidų spalvų ir kodų sistema buvo sukurta standartizuoti elektros instaliaciją. Pagrindinės spalvos (raudona, juoda, geltona, žalia, mėlyna) nurodo laido funkciją, o spalvų kombinacijos ir kodai - konkrečią paskirtį. Remiantis statistika, 92% profesionalų laiko laidų spalvų sistemos išmanymą būtinu įgūdžiu efektyviam gedimų nustatymui.
Automobilių elektros sistemose naudojama plati laidų spalvų sistema, kuri skiriasi priklausomai nuo gamintojo ir automobilio kilmės šalies. Tyrimai rodo, kad 72% automobilių elektros gedimų yra susiję su netinkamu laidų sujungimu ar pažeistais laidais. Laidų skerspjūvis (diametras) yra kritinis faktorius, kuris užtikrina saugų srovės tekėjimą.
Elektros grandinių sekimas yra metodiškas procesas, kurio metu nuosekliai tikrinama visa sistema nuo maitinimo šaltinio iki vartotojo. Efektyviausia yra naudoti sekimo metodiką „nuo didesnio prie mažesnio“, pradedant nuo didesnių sistemos dalių ir pereinant prie detalių, sekant elektros tekėjimo kelią.
Gedimų indikatoriai ir diagnostika
Efektyvi elektros gedimų diagnostika reikalauja sistemingo požiūrio. Įspėjamosios prietaisų skydelio lemputės ir signalai informuoja vairuotoją apie įvairių automobilio sistemų būklę. Gedimo indikatoriaus lemputės informuoja vairuotoją apie automobilio sistemų gedimus.
Pavyzdžiui, šviečiantys „iMT“, „PCS“, „RCTA OFF“ indikatoriai ar hibridinio variklio perkaitimo signalas rodo specifinius gedimus, reikalaujančius kreiptis į kvalifikuotą specialistą. Indikatoriai, tokie kaip žemo plovimo skysčio lygio ar galinės sėdynės saugos diržo, informuoja apie mažiau kritines situacijas, kurias vairuotojas gali išspręsti pats.
