Dujiniai katilai yra populiarus šildymo sprendimas dėl jų efektyvumo, patogumo ir draugiškumo aplinkai. Vienas svarbiausių dujinio katilo sistemos elementų yra dūmtraukis, užtikrinantis saugų ir efektyvų degimo produktų pašalinimą. Tinkamas dūmtraukio įrengimas yra būtinas siekiant užtikrinti ne tik efektyvų šildymą, bet ir saugumą. Šiame straipsnyje aptariami dujų katilo dūmtraukio įrengimo, ypač per sieną, reikalavimai, remiantis Lietuvos Respublikos teisės aktais ir gerosiomis praktikomis.
Teisiniai pagrindai ir standartai
Dujų kamino įrengimo reikalavimai Lietuvoje yra reglamentuojami įvairiais teisės aktais. Visi dujų sistemos projektai turi būti patikrinti prisijungimo sąlygas išdavusioje dujų įmonėje. Projektuojant, įrengiant ir pertvarkant pastatų dujų sistemas, privalu laikytis teisės aktų, taisyklių reikalavimų ir dujinių prietaisų gamintojo nurodymų.
- Lietuvos Respublikos gamtinių dujų įstatymas
- Lietuvos Respublikos energetikos įstatymas
- Lietuvos Respublikos Vyriausybės nutarimas „Dėl normatyvinių statinio saugos ir paskirties dokumentų normavimo sričių paskirstymo tarp valstybės institucijų“
- Lietuvos standartas LST EN 1775 (taikomas projektuojant ir įrengiant pastatų dujų sistemas, kurių darbinis slėgis yra didesnis kaip 1 bar, bet neviršija 5 bar)
- Gaisrinės saugos pagrindiniai reikalavimai
- Dujinį kurą deginančių prietaisų techninis reglamentas
Jeigu planuojant įrengti dujų sistemas pastatuose nenumatoma atlikti jokių kitų statybos darbų arba numatoma atlikti tik statinio paprastojo remonto darbus, tokiu atveju rengiamas paprastojo remonto projektas arba paprastojo remonto aprašas.
Dujinio katilo montavimo planavimas
Pirmasis žingsnis montuojant dujinį katilą - kruopštus planavimas. Šiame etape būtina įvertinti keletą svarbių aspektų:
- Katilo pasirinkimas: svarbu pasirinkti tinkamą modelį. Pagrindinės katilų rūšys yra atmosferiniai ir kondensaciniai katilai. Kondensaciniai katilai yra efektyvesni ir ekonomiškesni, tačiau atsiranda papildomų niuansų įrengiant (dvigubas kaminas, kondensato nuvedimas į kanalizaciją).
- Vieta montavimui: katilą reikia sumontuoti saugioje vietoje, atitinkančioje visus techninius ir saugumo reikalavimus. Montavimo vieta turi būti lengvai pasiekiama techninei priežiūrai ir remontui.
- Leidimai ir dokumentacija: dujinio katilo įrengimui dažnai reikalingi specialūs leidimai, todėl svarbu pasirūpinti visais būtinais dokumentais iš vietinių institucijų ir dujų tiekėjų.
Kondensacinių ir atmosferinių katilų dūmtraukių ypatumai
Renkantis dujinį katilą, svarbu atsižvelgti į katilo tipą, nes nuo to priklauso ir kamino įrengimo reikalavimai. Skiriami atmosferiniai ir kondensaciniai katilai, kurių kaminų įrengimas skiriasi.
Kondensacinių dujinių katilų dūmtraukiai
Dujinio kondensacinio katilo išmetimo sistema gali būti dvejopa: degimo produktus galima šalinti horizontaliai per sieną arba išmetimo sistemą jungti į kamino angą. Kondensaciniams katilams, kuriems būdinga žema išmetamųjų dujų temperatūra, reikalingos specialios kaminų sistemos, atsparios korozijai dėl susidarančio kondensato. Tokios sistemos gaminamos iš plastiko (PP), plastiko - aliuminio (PP/AL) arba plastiko - nerūdijančio plieno (PP/NP).

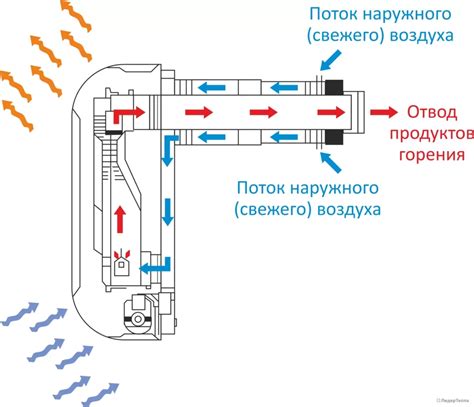

- Horizontalus dūmtraukis per sieną: Naujai statomuose namuose dažnai katilas tvirtinamas ant sienos, besiribojančios su išore, naudojama koncentrinė plastiko ir aliuminio kaminų sistema, žymima PP/AL. Dažnai užtenka vos 70 cm vamzdžio, pro kurį išmetamosios dujos patenka į lauką. Tai aktualu, kai katilas įrengtas paskutiniame namo aukšte arba kai nėra kitų techninių galimybių, ir tik tam tikros galios įrenginiams. Kaminas (vamzdis vamzdyje) priklauso nuo atstumo nuo katilo iki lauko, bus arba 125/80 mm, arba 100/60 mm skersmens.
- Dūmtraukis per kamino šachtą: Pasirinkus variantą jungti išmetimą į kamino angą, reikia sumontuoti viengubą plastikinį vamzdį angoje (priklausomai nuo katilo gamintojo, išmetimo vamzdis gali būti 60mm arba 80mm diametro). Jei kamino šachta pakankamai švari ir techniškai tvarkinga, užtenka panaudoti vienasienę plastiko (PP) kaminų sistemą. Lanksti vienasienė PP sistema naudojama, kai kaminą tenka išvesti per šachtą, tačiau šachta yra netaisyklingos formos. Jei name yra įrengtas mūrinis kaminas, t.y. kamino šachta - tokiu atveju, per šachtą išvedama PP arba PP/AL kaminų sistema.
- Išorinis kaminas: Kai kaminą tenka išvesti per lauką, tada naudojama koncentrinė PP/NP sistema, kurios vidinė siena yra iš plastiko, o išorinė - iš nerūdijančio plieno. Taip daroma, kai dideliam senam namui apšiltinti naudojamas aukšto galingumo katilas.
Kondensaciniai dujiniai katilai yra dar efektyvesni, nes jie naudoja ne tik pagrindinę šilumą, bet ir šilumą iš degimo metu susidariusio garo. Šiam tikslui reikalingas kondensato nuvedimas į kanalizaciją.
Atmosferinių dujinių katilų dūmtraukiai
Atmosferiniai dujiniai katilai jungiami prie dūmtraukio, skirto pašalinti degimo produktus į lauką iš patalpos, kurioje prietaisas įrengtas (prietaisas neizoliuotas aplinkoje). Kaminas atsakingas už išmetamųjų dujų nukreipimą į atmosferą ir efektyvią dūmų trauką. Atmosferinių katilų kaminų sistemos gaminamos iš aukštai temperatūrai atsparaus nerūdijančio plieno.

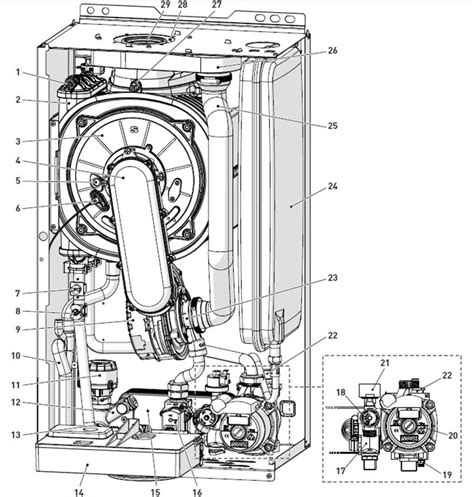

POV. Dujinio katilo pajungimas
Patalpos, ventiliacijos ir dūmtraukio įrengimo reikalavimai
Dujinis katilas turi būti įrengtas tinkamoje patalpoje, kuri atitinka griežtus reikalavimus, užtikrinančius saugų ir efektyvų veikimą.
Patalpos reikalavimai
- Dydis ir aukštis: Patalpa turi būti bent 4 m² dydžio, o lubų aukštis ne mažesnis kaip 2,2 metro (katilo vietoje ne mažiau kaip 2,0 m). Dujiniai prietaisai įrengiami patalpose ne mažesnėse nei 7,5 m³ tūrio. Tai užtikrina pakankamą erdvę katilui ir oro cirkuliacijai.
- Langas ir durys: Patalpoje turi būti varstomas langas arba langas su orlaide ir durimis į lauką. Lango angos plotas ne mažesnis kaip 5 proc. patalpos tūrio (kai tūris iki 20 m³, jei didesnis - užtenka 1 m²). Jei patalpoje yra įrengta uždujinimo signalizacija ir automatinis dujų išjungimo vožtuvas, langas yra privalomas, bet lango angos plotas nereglamentuojamas.
- Atstumai: Katilas turi būti montuojamas ne arčiau kaip 20 cm nuo sienos, kad būtų užtikrintas lengvas priėjimas prie techninės įrangos.
- Cokoliniuose aukštuose ar rūsyje: Jei dujinis katilas planuojamas cokoliniame aukšte ar rūsyje, o langas yra žemiau žemės paviršiaus ir antžeminis lango angos plotas mažesnis nei reikalaujama, tai prieš langą turi būti įrengta prieduobė. Atstumas nuo rūsio sienos iki prieduobės atraminės sienutės turi būti lygus lango požeminės dalies aukščiui (ne mažesnis kaip 0,5 m). Prieduobės plotas viršutinėje dalyje turi būti ne mažesnis kaip lango požeminės dalies angos plotas, jei langas įgilintas daugiau kaip 0,5 m.
- Priešgaisrinė sauga: Patalpos, kuriose yra dujinis katilas, nuo gretimų patalpų turi būti atskirtos 1 tipo priešgaisrinėmis pertvaromis ir 3 tipo priešgaisrinėmis perdangomis, pagamintomis iš A1 ar A2 degumo klasės statybos produktų. Išėjimo durys turi atsidaryti į išorę.
Ventiliacijos reikalavimai
Tinkama ventiliacija yra esmė saugiam ir efektyviam dujinio katilo veikimui:
- Oro pritekėjimas: Privaloma įrengti natūralią arba mechaninę ventiliaciją. Patalpoje turi būti oro tiekimo anga, užtikrinanti deguonies tiekimą degimo procesui, kurios paviršius ne mažesnis kaip 200 cm², o jos apatinis kraštas turi būti ne aukščiau kaip 30 cm virš grindų paviršiaus.
- Oro ištraukimas: Oro ištraukimo ortakis skirtas kenksmingų medžiagų pašalinimui. Išeinamosios ventiliacijos angą, kurios paviršius taip pat turėtų būti ne mažesnis nei 200 cm², derėtų sumontuoti kuo arčiau lubų.
- Draudimai: Patalpose, kuriose naudojami B tipo katilai (prijungti prie dūmtraukio), negali būti mechaninės vėdinimo sistemos su rekuperacija, ir mechaninė katilinės vėdinimo sistema negali būti sujungta su kitų patalpų vėdinimo sistema. Dujiniai prietaisai patalpose su rekuperacine sistema neįrengiami.
Dūmtraukio įrengimo ir konstrukcijos reikalavimai
Vienas svarbiausių dujinio katilo montavimo aspektų yra tinkamas dūmtraukio įrengimas. Dūmtraukio aukštis ir skersmuo turi atitikti gamintojo specifikacijas, kad būtų užtikrinta tinkama trauka.
- Medžiagos: Dūmtraukis turi būti pagamintas iš karščiui ir korozijai atsparių medžiagų.
- Išėjimo angos ir priežiūra: Dūmtraukių išeinamosios angos turi būti prieinamos kaminkrėčiams ir priežiūros darbuotojams. Ventiliuojamų patalpų sujungimui su vertikalia ventiliacija gali būti naudojami horizontalūs iki 2 m ilgio vamzdžiai. Kaminų ir ventiliacijos sistemose turi būti įrengtos atitinkamai pravalos arba apžiūros angos, sandariai uždaromos durelėmis.
- Horizontalūs dūmtraukiai per sieną: Montuojant horizontalų dūmtraukį per sieną (dažnai kondensaciniams katilams), svarbu atkreipti dėmesį į atstumus nuo kaimyninių namų ir tai, kad išmetimo anga nebūtų nukreipta, pavyzdžiui, į terasą. Įvadas (čiaupas ant pastato sienos) projektuojamas 0,2 m atstumu į šonus nuo langų ir durų.
- Kaminas ir židinys: Dujinio katilo kamino anga gali būti šalia židinio kamino angos, jei židinio kaminas neskleis aukštos temperatūros (bus izoliuotas ir pan.).
- Terminė izoliacija: Kaminai išorinėse pastatų sienose ir kaminai iš lauko pusės turi būti apšiltinti. Rekomenduojama pastato išorėje esančius dūmtraukius termiškai izoliuoti ir sujungti su mūrine siena, naudojant apkabas su įsuktais į mūrą ankeriniais varžtais.
- Aukštis virš stogo: Kaminas turi būti išvestas virš stogo tokiu aukščiu, koks užtikrintų nepertraukiamą trauką. Stačių stogų atveju (nuolydžio kampas viršija 12°, danga nedegi), dūmtraukių išeinamoji anga turėtų būti įrengta mažiausiai 0,3 m virš stogo, o horizontaliai atstumas iki stogo paviršiaus turėtų būti mažiausiai 1 m. Dūmtraukio aukštis virš stogo, viršutinio kliūties (uždangos) krašto lygyje ar aukščiau, priklauso nuo atstumo iki kliūties.
- Sandarumas ir trauka: Dūmtakių, išmetamųjų dujų ir ventiliacijos vamzdžių siurbiamąją jėgą sukelia slėgių skirtumas: šaltesnio išorės oro ir šiltesnio, lengvesnio oro pastato viduje. Sandarumas užtikrina taisyklingą trauką ir naudojimo saugumą.
- Minimalus skerspjūvis: Minimalus vidinis dūmtakio skerspjūvis negali būti mažesnis nei 140 mm (šis reikalavimas netaikomas kondensaciniams katilams su uždara degimo kamera). Rekomenduojama statyti dūmtraukius su apskritais dūmtakių ir išmetamųjų dujų kanalų skerspjūviais.
- Atstumai iki degių medžiagų: Mažiausias atstumas iki degių medžiagų turėtų siekti bent 30 cm. Jei grindys pagamintos iš degių medžiagų, verta padengti jas nedegiomis (pvz.: skarda, akmens ar keramine plokšte).
- Dūmtraukio armavimas: Didelio aukščio dūmtraukių stabilumą galima užtikrinti papildomai armuojant Ø12 mm diametro plieniniais strypais, įkišamais į specialias Ø 30 mm skersmens angas tuščiaviduriuose dūmtraukių blokeliuose.
Saugumo užtikrinimas
Dujinis katilas yra patogus ir efektyvus šildymo sprendimas, tačiau dėl degiųjų dujų naudojimo jis reikalauja ypatingo dėmesio saugumui. Netinkamas įrengimas, priežiūros stoka ar ventiliacijos trūkumas gali sukelti pavojų gyventojų sveikatai ir turtui. Svarbu laikytis šių aspektų:
Anglies monoksido (CO) ir dujų nuotėkio detektoriai
Anglies monoksidas yra nematomas, bekvapis ir itin pavojingas, todėl jo aptikimas laiku yra gyvybiškai svarbus. CO detektorius yra privalomas, jei naudojamas dujinis katilas. Jis stebi CO koncentraciją ore ir perspėja apie pavojų. Detektorius turėtų būti įrengtas netoli katilo arba tose patalpose, kur gali susidaryti didesnė CO koncentracija.
Dujų nuotėkis yra viena didžiausių grėsmių, todėl svarbu įrengti dujų nuotėkio detektorius, kurie perspėja apie galimą nuotėkį. Taip pat būtina reguliariai tikrinti dujotiekio sandarumą ir visas jungtis.
Patalpose, kuriose įrengiami dujiniai prietaisai, didesnės nei 35 kW vardinės galios (išskyrus vieno buto gyvenamuosius pastatus), turi būti įrengta patalpų uždujinimo signalizacija ir automatinis dujų išjungimo vožtuvas. Patalpų garsinė uždujinimo signalizacija turi suveikti, kai dujų kiekis patalpoje viršija nustatytą normą.
Priešgaisrinė sauga ir atstumai
Netinkamas dujinio katilo montavimas gali padidinti gaisro riziką:
- Katilo veikimo zoną laikyti laisvą nuo degiųjų medžiagų, tokių kaip užuolaidos ar kiti audiniai.
- Vieta, kurioje dūmtraukis kerta degią sieną, turėtų būti bent 15 cm skersmeniu užpildyta nedegiomis medžiagomis (pvz., mineraline vata).
- Toje vietoje, kurioje dūmtraukis kerta nedegią sieną, rekomenduojama suformuoti dilatacinį tarpą įtampai pašalinti, užpildytą mineraline vata per visą perėjimo ilgį. Dujinių ir alyva kūrenamų katilų atveju dilatacinis tarpas turėtų būti maždaug 3 mm pločio, užpildytas keramine virve arba elastingu silikonu. Dūmtraukis negali liestis prie degių sienos paviršių. Rekomenduojama palikti mažiausiai 5 cm tarpą, kuriame būtų užtikrinta efektyvi oro cirkuliacija.
Reguliari techninė priežiūra ir avarinės situacijos valdymas
Dujinis katilas turi būti reguliariai tikrinamas, kad būtų užtikrintas jo saugumas. Rekomenduojama bent kartą per metus atlikti pilną techninę apžiūrą, įskaitant dūmtraukio ir ventiliacijos sistemos patikrą. Jei pastebite neįprastą katilo veikimą, nedelsdami kreipkitės į specialistus.
Svarbu žinoti, kaip elgtis nelaimės atveju: jei pastebite dujų kvapą, nedelsdami išjunkite dujų tiekimą, uždarykite katilo vožtuvą ir išvėdinkite patalpas. Nesinaudokite elektros prietaisais ar šviesos jungikliais. Kreipkitės į dujų tiekėją arba avarinę tarnybą.
