Cirkuliacinis vandens siurblys yra naudojamas vandens srauto cirkuliavimui uždaroje sistemoje. Jis yra plačiai naudojamas įvairiose srityse, pavyzdžiui, šildymo, aušinimo ar karšto vandens tiekimo sistemose.
Cirkuliacinio siurblio paskirtis ir funkcijos
Cirkuliaciniai siurbliai atlieka keletą pagrindinių funkcijų, kurios užtikrina efektyvų ir komfortišką šildymo, vėsinimo ar karšto vandens tiekimo sistemų veikimą:
- Šilumos pasiskirstymas: Cirkuliacinis siurblys padeda palaikyti tolygų šilumos pasiskirstymą pastato šildymo sistemoje, siurbdami šildomą vandenį per radiatorius arba grindų šildymo vamzdynus.
- Karšto vandens tiekimas: Šildymo sistemų cirkuliaciniai siurbliai užtikrina karšto vandens tiekimą, kad karštas vanduo greitai pasiektų čiaupą, sumažinant laukimo laiką ir vandens eikvojimą.
- Aušinimo skysčio cirkuliacija: Cirkuliacinis siurbliukas gali būti naudojamas aušinimo skysčiui cirkuliuoti, pavyzdžiui, oro kondicionavimo ar pramoniniuose procesuose.
Vandens cirkuliacinis siurblys padeda taupyti energiją, nes daugelis šiuolaikinių cirkuliacinių siurblių yra efektyvūs ir turi reguliuojamo greičio variklius. Jie užtikrina pastovią temperatūrą ir sumažina diskomfortą dėl netolygaus šildymo ar vandens temperatūros svyravimų.
Avarinio maitinimo būtinybė ir sprendimai
Dauguma montuojamų šildymo sistemų yra uždaros su priverstine cirkuliacija. Eksploatuojant dujinius arba skystojo kuro katilus, dingus tinklo įtampai nieko pavojingo sistemoje neatsitiks, nes degimas stabdomas automatiškai, o katilo inercija yra labai nedidelė.
Pavojaus situacijos su kietojo kuro katilais
Jei katile deginamas biokuras, tokių pranašumų nėra. Pirmiausia, katilas turi būti sertifikuotas darbui uždarose slėginėse sistemose pagal slėginių indų direktyvą su nuoroda, koks leistinas slėgis šildymo sistemoje (3 arba 1,5 bar). Problemų kyla naudojant katilus su rankine kuro padavimo sistema ir didelės talpos pakura. Visiškai jam išdegti reikia 30-120 minučių. Sustojus siurbliui, būtinas avarinis katilo aušinimas arba avarinis cirkuliacinio siurblio maitinimas šilumai perduoti į sistemą.
Katilo apsauga nuo perkaitimo:
- Avarinis aušinimas: Katilo šilumokaityje įrengiami specialūs kanalai, kuriais prateka aušinantis vanduo.
- Termovožtuvai: Montuojamas specialus termovožtuvas, tiekiantis šaltą vandenį tiesiai į katilo šilumokaitį, viršijus leistiną temperatūrą. Geriausia naudoti mechaninius termovožtuvus, kurių veikimui nereikalinga elektros energija, o vanduo tiesiai į katilą tiekiamas per slėgio ribotuvą-reduktorių. Gaminami ir specialūs apsauginiai vožtuvai su integruotu slėgio reduktoriumi ir atbuliniu vožtuvu.
- Apylankos kanalas: Kai modernizuojant esamą gravitacinę šildymo sistemą montuojamas cirkuliacinis siurblys, taip pat būtina imtis priemonių katilui nuo perkaitimo apsaugoti, nes sustojęs siurblys sudarys didelį pasipriešinimą vandens cirkuliavimui gravitaciniame režime. Paprasčiausias variantas - sumontuoti lygiagretų cirkuliacinio siurblio apylankos kanalą su normaliai atviru elektriniu vožtuvu (užsidaro padavus įtampą). Siurbliui veikiant, kanalas uždarytas.
Panašių problemų kyla ir eksploatuojant ardyninio tipo katilus su automatine kuro padavimo sistema, tiesa, išdegimo laikas šio tipo katiluose trumpesnis (20-60 minučių). Retortiniuose katiluose ir granulių degikliuose kuro kiekis pakuroje dar mažesnis.
Kaimo vietovėse vandenvietės maitinamos iš to paties elektros tinklo kaip ir gyventojai. Tad sutrikus elektros energijos tiekimui, vandens tiekimas sustoja po kelių minučių, o tai dar labiau pabrėžia avarinio maitinimo svarbą.
Avarinio maitinimo šaltinių pasirinkimas cirkuliaciniams siurbliams
Eksploatuojant šildymo sistemą su priverstinės cirkuliacijos sistema, verta įsigyti avarinio maitinimo šaltinį cirkuliaciniam siurbliui. Rinkoje galima pasirinkti generuojančius sinusinę įtampą ir stačiakampės arba modifikuotos sinusinės formos įtampą (FDS System) maitinimo šaltinius. Dėl didelio kiekio aukštesnių harmonikų, siurblys dirba su padidintomis vibracijomis, kas sukelia pavojų elektros varikliui perkaisti.
Energijos šaltinių gamintojai rekomenduoja naudoti specialius akumuliatorius su želiniu elektrolitu (nepastebimas sprogių dujų išsiskyrimas), bet gerai tiks ir automobilių akumuliatoriai. Normaliu režimu avarinio maitinimo šaltinis palaiko akumuliatoriaus įkrovimą ir cirkuliacinį siurblį maitina tinklo įtampa.
Cirkuliacinių siurblių tipai ir pasirinkimas
Cirkuliaciniai siurbliai užtikrina vandens cirkuliaciją šildymo sistemose, grindinio šildymo ir net saulės kolektorių sistemose, taip pat karšto vandens cirkuliacijai namų vandentiekio sistemose. Netinkamai pasirinktas siurblys gali įtakoti netolygų namų šildymą, bendrą diskomfortą, dideles energijos sąnaudas ir karšto vandens trūkumą arba perteklių.
Senų siurblių keitimo nauda
Jeigu jūsų turimas cirkuliacinis siurblys sugedo, laukia du keliai: esamo remontas arba naujo įsigijimas. Nors nusipirkti naują kainuos brangiau, nei remontuoti seną, ilgainiui pastebėsite, kad pavyksta sutaupyti energijos, todėl tokia investicija atsipirks su kaupu. Seno siurblio remontas iš tiesų yra brangesnis pasirinkimas ilgalaikėje perspektyvoje.
Senieji trijų greičių cirkuliaciniai siurbliai dirba be sustojimo, o šilumos poreikis kiekvienuose namuose skiriasi ne tik mėnesio, bet kartais ir tos pačios dienos eigoje. Trijų greičių siurbliai nuolat veikia ta pačia galia ir negali užtikrinti besikeičiančio šilumos poreikio. Šie cirkuliaciniai siurbliai jau nebeparduodami Europos Sąjungoje, tačiau jų remontas vis dar galimas. Jei tokį seną siurblį vis dar turite savo namuose, rekomenduojama pakeisti jį moderniu elektriniu, net jei senasis dar nesugedo. Naujieji sunaudoja labai mažai elektros energijos.
Kaip išsirinkti elektrinį cirkuliacinį siurblį
Įsigyti reikėtų atsižvelgiant į techninius šildomo pastato parametrus. Perkant siurblį naujam pastatui, reikalingus duomenis rasite statybos dokumentuose, bet, jei ieškote siurblio senam pastatui, parametrus reikės nustatyti patiems. Svarbu išsiaiškinti šildymo sistemos ir vandens tūrį, radiatorių kiekį ar šildomų grindų plotą. Pagal tai reikės pasirinkti atitinkamos galios siurblį. Gali būti, kad reikės įsigyti ne vieną cirkuliacinį siurblį. Prietaiso galia ir efektyvumas turi būti suderinti su jūsų šildymo sistemos galimybėmis.
Šiuolaikiniai cirkuliaciniai siurbliai išsiskiria itin tyliu veikimu, nedideliu dydžiu ir kokybiškumu. Tinkamai pasirinktas ir sumontuotas siurblys tarnaus daugybę metų ir užtikrins, kad visos jo savybės bus išnaudojamos efektyviai.
Sistemos efektyvumas ir optimizavimas
Kaip ir kiekvienai šilumos mašinai, katilo ekonomiškumui ir ilgaamžiškumui svarbu tinkamas temperatūrų režimas - tiekiamo ir ištekančio vandens temperatūra, temperatūra degimo kameroje ir ištekančių dujų temperatūra, šilumnešio srautas per katilo šilumokaitį ir generuojama galia. Efektyviausiai katilas veikia, kai generuojama galia ne mažesnė kaip 70 proc. ir dirbama pastoviu režimu.
Per didelės galios katilas dirbs su dažnomis pertraukomis. Kiekvienas paleidimas ir stabdymas visoms šiluminėms mašinoms trumpina jų eksploatacijos laiką. Be to, tokia galia ne visada reikalinga šildymo sistemoje.

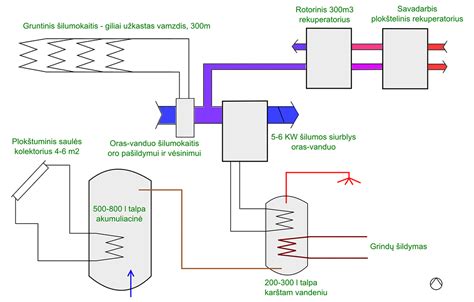

Šilumos akumuliatorius
Vienas iš problemos sprendimo būdų yra naudoti šilumos akumuliatorių. Individualiam namui šilumos akumuliatoriaus talpa gali būti 0,5-0,7 m³. Sistemoje su akumuliatoriumi katilas dirba optimaliu režimu su pastovia galia. Minimali grįžtamo vandens temperatūra palaikoma specialiu vožtuvu, nukreipiant dalį karšto vandens atgal į katilą arba reguliuojant cirkuliacinio siurblio apsukas. Jo darbui neturi įtakos šildymo sistemoje besikeičiantys atskirų energijos imtuvų poreikiai ir hidrauliniai nuostoliai. Generuojama šiluma kaupiama akumuliatoriuje ir pagal poreikį tiekiama atskiriems šilumos imtuvams.
Sumontavus specialius valdiklius (dažnai jie yra standartinėje katilų komplektacijoje), galima valdyti katilo darbą, akumuliatoriaus pakrovimą ir 3-4 energijos imtuvus, šildymo kontūrus ir net saulės kolektorių sistemos darbą. Sistemoje su šilumos akumuliatoriumi galima naudoti kelis skirtingos galios ir konstrukcijos katilus - dujinį, kietojo ar skystojo kuro. Tačiau tokiai sistemai įrengti būtina nemažo dydžio katilinės patalpa, kurioje užtektų vietos ir katilams, ir akumuliacinei talpai.
Jeigu pastate nėra galimybės įrengti akumuliatorių, taikomas paprastesnis variantas ir montuojamas hidraulinis atskirtuvas.

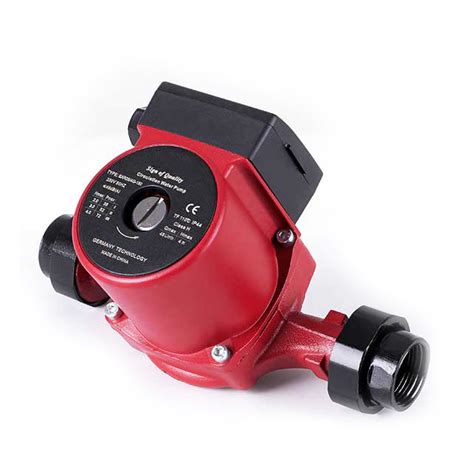

Modernių cirkuliacinių siurblių ypatybės ir valdymas
Modernūs cirkuliaciniai siurbliai tapo sudėtingais daugiafunkciais prietaisais su integruota elektronika. Elektros variklio apsukos reguliuojamos dažnio keitikliu. Numatyta apsauga nuo vadinamosios sausos eigos ir aukštos šilumnešio temperatūros, automatinis nuorinimas ir vidinė našumo reguliavimo sistema.
Paprastesnėse šildymo sistemose arba atskirose cirkuliacinio kontūro sekcijose, kai temperatūros režimas patalpose reguliuojamas termostatiniais vožtuvais, galima naudoti cirkuliacinius siurblius su elektronine valdymo sistema. Jie palaiko pastovų debitą arba pastovų paduodamo šilumnešio slėgį, nepriklausomai nuo šilumos imtuvų parametrų (pvz., Experia ir Experia L, LFP).
Siekiant užtikrinti minimalią cirkuliaciją per katilo šilumokaitį, kai visi kontūro šildymo prietaisų termostatai uždaryti, įrengiamas katilą šuntuojantis vožtuvas, atsidarantis esant nustatytam slėgių skirtumui tarp ištekančio ir grįžtančio vandens magistralių. Padidėjus slėgiui, vožtuvas atsidaro ir palaiko minimalų cirkuliacijos debitą. Vožtuvas reguliuojamas, uždarius visus termostatus ir siurbliui dirbant minimalaus debito režimu (I pakopa). Sistemai dirbant normaliai, siurblys perjungiamas į minimalaus arba maksimalaus slėgio palaikymo režimą. Šios serijos siurblius galima montuoti ir karšto vandens padavimo magistralėje (maksimali temperatūra 105-115 °C) bei išnaudoti šildymo galios mažinimo funkciją. Temperatūrai padidėjus 10 °C ir daugiau, įjungiamas normalaus našumo režimas.
Siurblys valdomas pagal nustatomą tiekiamo šilumnešio temperatūrą (jutiklis valdiklio komplektacijoje). Siurblys įjungiamas, kai katilo temperatūra pasiekia nustatytą vertę, arba pasirenkamas pastovaus darbo režimas. Jame numatyta siurblio apsauga nuo užsikirtimo: siurblys periodiškai (kas 14 dienų) prasukamas, kai katilas nedirba.
Daugiau funkcijų turi sudėtingesnis valdiklis Auraton 1111 Multi. Juo galima valdyti du cirkuliacinius siurblius arba vieną siurblį ir 3 eigų vožtuvą, šilto vandens ruošimo kontūro siurblį bei katilo pakuros ventiliatorių. Valdiklis atlieka šilto vandens kaitintuvo apsaugos nuo atšaldymo funkciją - kontūro cirkuliacinis siurblys įjungiamas, kai vandens temperatūra kaitintuve mažesnė negu katilo tiekiamo šilumnešio temperatūra. Tiems atvejams, kai reikia valdyti siurblio našumą išoriniu signalu, skirta POeMEGA cirkuliacinių siurblių serija. Valdymas atliekamas išoriniu analoginiu 0-10 Vdc signalu. Be jau minėtų standartinių funkcijų, galimas valdymas binariniais signalais (max./min.).
Cirkuliacinio siurblio montavimas ir eksploatacija
Tinkamas cirkuliacinio siurblio montavimas yra itin svarbus jo efektyviam ir ilgalaikiam veikimui.
Paruošiamieji darbai
Prieš pradedant montavimą, reikia paruošti reikalingas medžiagas ir įrankius: cirkuliacinį siurblį su atitinkamais tvirtinimo elementais, raktus ir įrankius (pvz., veržliarakčius), sandarinimo medžiagas (pvz., teflono juostą arba sriegių sandarinimo pastą), vandens filtrus (jei reikia) ir uždaromuosius vožtuvus prieš ir po siurblio, kad būtų lengviau atlikti techninę priežiūrą. Taip pat būtina išjungti katilą arba kitą šildymo sistemos šaltinį ir ištuštinti sistemos vamzdyną, kuriame bus montuojamas siurblys.
Tinkamos vietos pasirinkimas
Siurblys turėtų būti įrengtas grįžtamojoje linijoje, t. y. vamzdyje, kuriuo atvėsęs vanduo grįžta į katilą. Tai užtikrina ilgesnį siurblio tarnavimo laiką. Įrengimo vietoje rekomenduojama montuoti filtrą, kad būtų išvengta nešvarumų patekimo į siurblį.
Vožtuvų montavimas
Sumontuokite uždaromuosius vožtuvus prieš ir po siurblio. Jie suteiks galimybę atlikti techninę priežiūrą arba pakeisti siurblį, neišleidžiant visos sistemos.
Siurblio įrengimas
Montuojant siurblį, atkreipkite dėmesį į srauto kryptį, kuri nurodyta ant siurblio korpuso (paprastai rodyklė). Siurblio velenas turėtų būti horizontalioje padėtyje, kad būtų užtikrintas teisingas veikimas ir ilgesnis tarnavimo laikas. Pritvirtindami siurblį prie vamzdyno, naudokite teflono juostą arba sandarinimo pastą ant sriegių, kad būtų užtikrintas sandarumas. Tvirtai prisukite siurblį, bet neperveržkite, kad nepažeistumėte sriegių ar jungčių.
Elektros prijungimas
Įsitikinkite, kad elektros prijungimas atitinka siurblio technines specifikacijas (dažniausiai 220-240 V buitinė įtampa). Prijungimą turėtų atlikti kvalifikuotas elektrikas arba patikrinkite, ar turite pakankamai įgūdžių. Jei siurblys turi automatinį valdymą, prijunkite jį prie temperatūros arba slėgio jutiklių pagal instrukcijas.
Sistemos paleidimas
Patikrinkite, ar visi vožtuvai yra tinkamoje padėtyje. Įsitikinkite, kad siurblys ir jungtys yra sandarios. Užpildykite sistemą vandeniu ir pašalinkite orą iš vamzdyno, naudodami oro šalinimo vožtuvus. Įjunkite siurblį ir stebėkite jo veikimą. Patikrinkite, ar nėra triukšmo, vibracijų ar nuotėkių.
Papildomi patarimai
- Reguliariai tikrinkite filtrus ir siurblio veikimą, kad išvengtumėte gedimų.
- Jei siurblys skleidžia garsą, gali būti, kad sistemoje yra oro - būtina jį pašalinti.
- Visada laikykitės gamintojo pateiktų montavimo ir naudojimo instrukcijų.
- Jei nesate tikri dėl savo įgūdžių, rekomenduojama kreiptis į profesionalius santechnikus.
