Kas yra Webasto Telestart sistema?
„Webasto Telestart“ sistemos pagrindinė funkcija yra tiekti 12 voltų į „Webasto“ šildytuvo 1-ąjį kontaktą, nieko daugiau ir nieko mažiau. Tačiau ši sistema yra gana brangi dėl savo didelio veikimo nuotolio. Laikmačio funkcija, nustatanti šildymo trukmę, yra integruota į patį nuotolinio valdymo pultelį. Pavyzdžiui, vieną pultelį galite nustatyti 20 minučių, o kitą - 40 minučių; visa tai atliekama pultelyje, o ne pačiame imtuve - manoma, kad jis siunčia skirtingą kodą, nurodantį reikalingą šildytuvo veikimo trukmę.
Iš esmės „Telestart“ sistema siunčia 12 voltų į šildytuvo 1-ąjį kontaktą, o tai pažadina šildytuvą ir paleidžia degimo ciklą, šildydama variklio bloką ir saloną. Salono ventiliatoriai įsijungs maždaug po 5 minučių nuo šildytuvo paleidimo. Tai įvyksta siunčiant duomenų signalą iš „Webasto“ į automobilio šildymo/kondicionavimo modulį (manoma, kad tai yra CAN magistralės signalas - ši dalis jau yra sumontuota šildytuve). Tai užtikrina pakankamą šilumą variklio aušinimo skystyje, kad būtų galima šildyti saloną. Ventiliacijos angos automatiškai praleis šildomą gaivų orą ir nukreips oro srautą į priekinį stiklą, kad jį atitirpintų, taip pat į grindis, kad sušildytų saloną. Šios nustatymo negalima pakeisti. Tai reiškia, kad jums niekada nebereikės valyti ledo nuo automobilio stiklo!
Webasto šildytuvo išjungimo galimybės
Šildytuvas išsijungs šiais atvejais:
- Paspaudus nuotolinio valdymo pultelio išjungimo mygtuką.
- Pradėjus važiuoti automobiliu - šildytuvas išsijungs automatiškai, o laikmatis bus išjungtas.
- Automobilio akumuliatoriaus įtampa nukrenta per žemai - tai yra apsauga, užtikrinanti, kad vis dar galėsite užvesti variklį.
- Aušinimo skystis jau per karštas, arba lauke yra per šilta, kad būtų naudojamas šildytuvas.
Pastaba: rekomenduojama šildytuvą paleisti ir vasarą, kad mechanizmai neužstrigtų ar nesugestų.
Vasaros režimas
Taip pat galima prijungti „Telestart“ sistemą, kad ji veiktų vasaros režimu, pridedant dar vieną laidą prie 5-ojo kontakto (manoma), taip pat prie 1-ojo kontakto iš „Telestart“ bloko. Tuomet nuotolinio valdymo pulteliu galėsite pasirinkti vasaros arba žiemos režimą, paspausdami tam tikrą mygtukų kombinaciją. Autorius neįdiegė šios funkcijos, nes ji tiesiog pučia lauko orą į automobilį (be oro kondicionavimo). Autorius pastebėjo, kad paprastas BMW nuotolinio valdymo pultelio naudojimas atidarant visus langus prieš įlipant į automobilį atlieka tą patį veiksmą daug greičiau.
Skirtingi Telestart modeliai
Yra keletas „Telestart“ modelių, kurie skiriasi funkcionalumu:
- T70: Pagrindinis rinkinys, kuris tiesiog aktyvuoja įrenginį pagal nustatytą šildymo trukmę.
- T80: Šis įrenginys siunčia patvirtinimą, kad „Telestart“ gavo signalą, parodydamas patvirtinimo lemputę ant nuotolinio valdymo pultelio.
- T91: Visiškai toks pat kaip T80, tačiau nuotolinio valdymo pultelis yra žymiai mažesnis (galima naudoti T91 su T80 imtuvu, jei jau turite T80 rinkinį).
- T100: Šis modelis turi visas aukščiau išvardintas funkcijas, bet taip pat leidžia nustatyti laiką, kada ketinate įsėsti į automobilį, tiesiai iš nuotolinio pultelio. Taigi, galite nustatyti jį iš vakaro, ir, jei įrenginys yra veikimo zonoje, jis paleis šildytuvą jums reikiamu laiku.
Jei automobilis jau šiltas ir, pavyzdžiui, sustojate prie pervažos, galite išjungti variklį ir naudoti „REST“ mygtuką (vėlesniuose automobiliuose „MAX“ mygtukas), kad salonas liktų šiltas. Jei salone pasidaro šalta, „Webasto“ automatiškai vėl įsijungs, palaikydama automobilį šiltą (visi dyzeliniai automobiliai tai daro, nepriklausomai nuo to, ar „Telestart“ yra sumontuota) be variklio užvedimo!
Ypatumai ir svarbios pastabos
BMW E39 modeliai iki 1999 m.
„BMW E39“ modeliai, pagaminti iki 1999 metų, naudoja kitokią sistemą. Nors „Telestart“ galima sumontuoti, reikia atlikti keletą papildomų veiksmų: pirmiausia, 12 voltų tiekimo laidą reikia atšakoti į kitą laidą, vedantį į oro kondicionavimo valdymo pulto galinę dalį, kad būtų aktyvuota ta dalis. Be to, reikia, kad BMW atstovas perkoduotų automobilį, pranešdamas jam, kad yra sumontuotas „Telestart“ - po 1999 metų pagamintuose automobiliuose tai atliekama automatiškai. Kurį laidą atšakoti oro kondicionavimo sistemoje, nėra tiksliai nurodoma, tačiau ši informacija yra pasiekiama specialiose forumuose.
Jungtinės Karalystės ir Europos automobilių skirtumai
Jungtinės Karalystės rinkos automobiliuose galimybė aktyvuoti nuotolinį šildytuvą per navigacijos ekrano laikmatį yra išjungta. Tai siejama su Jungtinės Karalystės įstatymais. Europos automobiliai turi šią funkciją standartiškai. Nors instrukcijų vadove gali būti minimas šios funkcijos buvimas JK automobiliuose, ji yra išjungta. Neoficialiais duomenimis, „IHKA“ (oro kondicionavimo modulio) perkodavimas Europos atstovybėje gali aktyvuoti šią parinktį, nors tai nėra patvirtinta.
Apskritai, atvykus prie automobilio, jo salonas bus labai šiltas (rekomenduojama nustatyti mažiausiai 30 minučių, o 40 minučių - jaukaus šilto salono pasiekimui), o variklio blokas bus sušilęs, o tai reiškia mažesnį variklio dilimą, lengvą užvedimą ir greitą variklio įkaitimą.
Reikalingi įrankiai ir komponentai
Norint atlikti šį darbą, jums prireiks:
- „Telestart“ rinkinio T91 su mažesniu pulteliu arba, jei turite galimybę, T100, užtikrinančio maksimalų konfigūravimą.
- Rinkinys su fiksavimo gnybtais ir sujungimo gnybtais (kabelių sujungimui) arba galite lituoti, jei pageidaujate.
- Taip pat galite įsigyti pačių kontaktų, kurie fiksuojasi į „Webasto“ šildytuvą. Jei perkate „Telestart“ rinkinį, laidas su kontaktu yra pakuotės dalis. Tačiau jei diegiate ne „Telestart“ rinkinį, rekomenduojama įsigyti kontaktą iš RS komponentų.
Svarbi pastaba dėl akumuliatoriaus

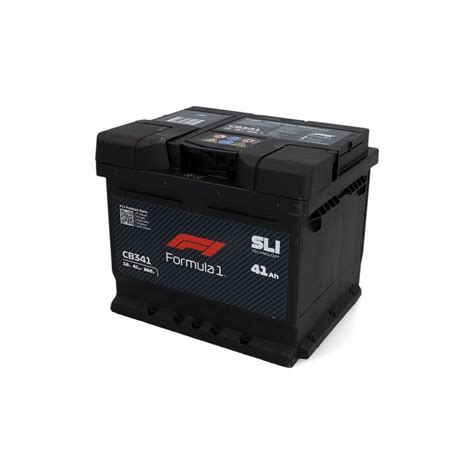

Jei jūsų automobilio akumuliatorius jau sensta, šildytuvas tai pajaučia ir automatiškai išsijungia po kelių minučių veikimo. Tai daroma siekiant užtikrinti, kad vis dar galėtumėte užvesti automobilį. Tačiau minusas yra tas, kad jūsų automobilis bus šaltas, o kai kuriais atvejais šildytuvas neįsijungs vėl, kol nebus iš naujo nustatytas atstovybėje (labai retai). Todėl rekomenduojama įsigyti BOSCH Silver Top 100 Ah akumuliatorių. Tai yra toks pat dydis kaip ir originalus BMW akumuliatorius, visi BMW dangteliai tiks ant naujo akumuliatoriaus, be to, jis turi akumuliatoriaus ventiliacijos angą OEM vietoje, todėl galite prijungti drenažo vamzdelį.
Webasto Telestart sistemos diegimas
1. Pasiruošimas ir prieiga prie Webasto šildytuvo
- Pakelkite automobilį ir nuimkite ratą.
- Atjunkite visus varžtus nuo ratlankio arkos apdailos ir atitraukite ją, kad pamatytumėte „Webasto“ šildytuvą.
- Nuimkite 6 kontaktų jungties kištuką, paspausdami liežuvėlius gale ir patraukdami.
- Dabar turite išardyti jungtį. Tai galima padaryti atsargiai įkišus atsuktuvą ir atlaisvinus laikiklį, kuris laiko jungtį vietoje.
- Pamatysite rausvus liežuvėlius. Nuimkite tą pusę, kuri atitinka 1-ąjį kontaktą (visi kontaktai yra sunumeruoti ant plastikinės jungties).
- Tada turite išimti mažą guminį kamštį, kuris užtikrina 1-ojo kontakto atsparumą vandeniui.
2. Telestart laido prijungimas prie Webasto šildytuvo
- Jūsų „Telestart“ rinkinyje yra nedidelis violetinio laido ilgis su jungtimi gale. Įkiškite šią jungtį į 1-ąjį kontaktą kištuke.
- Pabandykite įstatyti guminį kamštį atgal (jei nepavyksta, naudokite karštus klijus, kad viskas liktų sausa!). Violetinis laidas tinka, bet gali būti laisvas ir iškristi. Raskite kažką, kuo užkimšti skylę, kad pritvirtintumėte laidą.
- Sujunkite jungtį atgal ir įdėkite ją atgal į šildytuvą.
3. Instaliavimas automobilio salone
- Dabar pereiname prie automobilio vidaus. Nuimkite plastikinę apdailą ir atitraukite kilimą (keleivio pusėje), kad pamatytumėte laidų pynę, vedančią į šildytuvą.
- Toliau ištraukite guminį sandariklį ir atitraukite jį. Dabar pamatysite šildytuvo galinę dalį.
- Čia reikia nupjauti laidų pynę, kuri buvo su „Telestart“ rinkiniu. Nupjaukite 2 jungtis nuo galo (jų jums nereikia) ir nuimkite elektros juostą nuo pynės.
- Pravirškite juodą laidą per guminį sandariklį ir prijunkite jį prie laido, kurį įdiegėte šildytuvo 1-ajame kontakte, naudodami pridedamą fiksavimo jungtį. Taip pat rekomenduojama naudoti termiškai susitraukiantį vamzdelį, kad sujungimas būtų atsparus vandeniui.
- Įdėkite guminį sandariklį atgal į angą. Autorius naudojo karštus klijus, kad užtikrintų gerą sandarumą, nes naujas laidas gali palikti tarpą.
4. Telestart valdymo bloko ir maitinimo prijungimas
- Dabar nuimkite daiktadėžę. Yra 2 varžtai jos apačioje, juos atsukite. Rasite angą, į kurią galite įdėti „Telestart“ bloką.
- Atidarykite saugiklių dėžę. Jūsų raudonas „LIVE“ laidas turėtų būti prijungtas prie saugiklio 8-osios pozicijos, tačiau kadangi naudojamas ne BMW rinkinys, turite prisijungti prie vieno iš jau esančių laidų. Autorius naudojo saugiklio 9-osios pozicijos (raudoną/geltoną) laidą ir pritvirtino raudoną laidą prie jo, naudodamas „scotch lock“ jungtį.
- Prieš prijungdami „LIVE“ laidą, taip pat norėsite įdėti linijinį saugiklių laikiklį.
- Uždėkite fiksavimo gnybtą (kištuką) ant rudo laido galo ir prijunkite prie įžeminimo taško. Autorius naudojo varžtą netoli „Telestart“ bloko.
- Dabar jums liks 2 laidai - purpurinis ir pilkas. Jų jums nereikia, todėl nupjaukite juos ir užtikrinkite, kad galai būtų saugūs.
- Prijunkite laidų pynę prie „Telestart“ bloko ir sutvarkykite elektros juosta.
5. Antenos montavimas
- Raskite vietą antenai. Vadove nurodoma pritvirtinti ją prie viršutinio centro priekinio stiklo, tačiau tai atrodo negražiai. Autorius anteną patalpino po mokesčių disko laikikliu ir įstūmė ją žemyn. Ji prispaudžiama tarp prietaisų skydelio ir priekinio stiklo apačios, ir tokiu būdu jos nesimato.
- Pravirškite antenos laidą atgal iki „Telestart“ bloko. Autorius pravedė jį žemyn per durų sandariklį ir prijungė prie „Telestart“ jungties.
6. Nuotolinio valdymo pulto programavimas ir testavimas
- Dabar reikia užprogramuoti nuotolinio valdymo pultelį. Įdėkite saugiklį (1 amperą, jei turite) į linijinį saugiklių laikiklį ir vėl išimkite. Dabar vėl įdėkite saugiklį ir paspauskite „OFF“ mygtuką ant savo nuotolinio valdymo pultelio. Jūsų nuotolinio valdymo pultelis dabar yra užkoduotas „Telestart“ sistemai.
- Uždėkite ratlankio arkos apdailą ir įdėkite daiktadėžę atgal, tada patikrinkite, ar viskas veikia. Salono ventiliatoriai įsijungs, bet tik po maždaug 5 minučių, kad šildytuvas pirmiausia galėtų pakankamai sušildyti vandenį.
- Per nuotolinį valdymo pultelį galite užprogramuoti, kiek laiko norite, kad šildytuvas veiktų (autoriaus nustatytas laikas yra 30 minučių).
