Dyzeliniai generatoriai yra kritinės svarbos įrenginiai, kurie dažnai naudojami kaip avariniai maitinimo šaltiniai. Kadangi jie turi nepertraukiamai veikti ilgą laiką, generatoriaus temperatūros valdymas tampa esminiu uždaviniu. Veikimo metu įrenginio temperatūra gali būti per aukšta, todėl siekiant užtikrinti generatoriaus stabilumą ir ilgaamžiškumą, būtina efektyvi aušinimo sistema, apsauganti nuo perkaitimo ir galimų pažeidimų.
Temperatūros reikalavimai ir aušinimo svarba
Atsižvelgiant į skirtingus dyzelinių generatorių izoliacijos lygius, temperatūros kilimo reikalavimai skiriasi. Paprastai generatoriui veikiant, statoriaus apvijos, žadinimo apvijos, geležinės šerdies ir kolektoriaus žiedo temperatūra siekia apie 80 laipsnių Celsijaus. Norint išlaikyti gerą nenutrūkstamą veikimą, temperatūra turi būti palaikoma priimtinose ribose.
Pagrindiniai generatorių aušinimo būdai
Įvairių tipų ir galingumo generatoriai naudoja skirtingus aušinimo režimus, tačiau dažniausiai pasitelkiamos trys aušinimo terpės: oras, vandenilis ir vanduo.
1. Aušinimas oru
Šis metodas naudoja ventiliatorių oro srautui generuoti. Šaltas oras nukreipiamas į generatoriaus apvijos galą, statorių ir rotorių. Sugėręs šilumą, oras tampa karštas, išleidžiamas per geležies šerdies oro kanalą ir atšaldomas aušintuve. Atvėsintas oras vėl cirkuliuoja generatoriuje, taip pasiekiant šilumos išsklaidymo tikslą.
2. Vandenilio aušinimas
Vandenilis naudojamas kaip aušinimo terpė dideliuose generatoriuose ir kai kuriose specialiose srityse. Kadangi vandenilis pasižymi dideliu šilumos laidumu, jis gali efektyviau nei oras pašalinti šilumą iš generatoriaus komponentų.
3. Vandens aušinimas
Tai vienas iš dažniausiai naudojamų ir efektyviausių būdų, naudojantis statoriaus ir rotoriaus dvigubo vandens vidinio aušinimo metodą.
- Statoriaus aušinimas: Šaltas vanduo išorine sistema teka į vandens įleidimo žiedą, sumontuotą ant statoriaus, o tada per izoliacinius vamzdžius patenka į kiekvieną ritę. Sugėręs šilumą, vanduo surenkamas ir išleidžiamas į išorinę sistemą aušinimui.
- Rotoriaus aušinimas: Aušinimo skystis patenka į vandens įleidimo atramą veleno gale, teka į centrinę veleno angą ir per dienovidines angas pasiekia rites. Po šilumos sugėrimo vanduo grąžinamas per išleidimo angas.
4. Alyvos aušinimo sistema
Tam tikrų tipų generatoriai, ypač transformatoriai ir kai kurie didelės galios įrenginiai, naudoja alyvą kaip aušinimo terpę. Šios sistemos gali būti naudojamos atskirai arba kartu su kitais aušinimo būdais, priklausomai nuo generatoriaus konstrukcijos.
Aušinimo įrenginių veikimo principas
Elektrinėse ir pramoniniuose objektuose naudojami specialūs generatorių aušintuvai. Tokią sistemą paprastai sudaro šie komponentai:
- Aušinimo bokštas;
- Siurblys, užtikrinantis vandens cirkuliaciją;
- Vamzdynų sistema;
- Šilumokaitis.

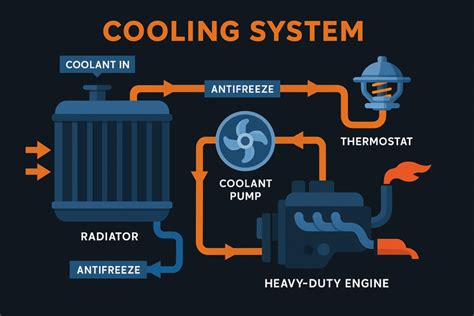

Aušinimo vanduo cirkuliuoja uždaroje sistemoje, sugerdamas šilumą iš generatoriaus ir perduodamas ją per šilumokaičius. Šis procesas yra panašus į transporto priemonių radiatorių veikimą, užtikrinant, kad generatorius išliktų saugioje temperatūroje net esant didelei apkrovai.
