Šiame straipsnyje išsamiai aptarsime automobilio signalizacijos schemas, jų veikimo principus ir diegimo subtilybes. Sieksime pateikti informaciją, kuri būtų naudinga tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, atsižvelgiant į įvairius saugumo lygius ir technologinius sprendimus. Automobilio signalizacija šiandien yra ne tik apsaugos priemonė, bet ir išmanios transporto priemonės dalis, galinti užkirsti kelią vagystei, neteisėtam patekimui ar net techniniam gedimui. Nors šiuolaikinės signalizacijos sistemos tampa vis išmanesnės, jų sudėtingumas reiškia, kad gedimų priežastys taip pat gali būti įvairios - nuo paprasto akumuliatoriaus išsikrovimo iki sudėtingų programinių klaidų.
Signalizacijos Tipai ir Apsaugos Lygiai
Renkantis automobilio signalizaciją, svarbu suprasti, kad egzistuoja įvairūs apsaugos lygiai ir tipai. Klasifikacija į lygius (pavyzdžiui, 4, 3, 2, 1) rodo skirtingą apsaugos sudėtingumą ir atitinkamai kainą. Nors jokia signalizacija negali visiškai apsaugoti nuo vagystės, ji gali gerokai apsunkinti vagies darbą ir padidinti sugaištą laiką, o tai gali atgrasyti nuo bandymo pavogti automobilį.
Pagrindinės Signalizacijos Funkcijos
Paprasčiausia signalizacija paprastai apima šias funkcijas:
- Durų, kapoto ir bagažinės atidarymo jutiklius: Suveikus vienam iš šių jutiklių, įjungiama sirena.
- Smūgio jutiklį: Reaguoja į smūgius į automobilį, įspėdamas apie galimą bandymą įsilaužti.
- Sireną: Garsus signalas, atkreipiantis dėmesį ir atbaidantis vagis.
- Variklio blokavimą: Neleidžia užvesti automobilio, kai signalizacija įjungta. Kai kurios signalizacijos turi imobilizatoriaus funkciją, kuri blokuoja variklio užvedimą.
Pažangesnės Signalizacijos Sistemos
Pažangesnės sistemos siūlo papildomas funkcijas, tokias kaip:
- Dvipusis ryšys: Informuoja savininką apie įvykius automobilyje per pultelį su ekranu.
- GPS sekimas: Leidžia nustatyti automobilio buvimo vietą vagystės atveju.
- Nuotolinis valdymas: Galimybė užrakinti/atrakinti duris, užvesti variklį nuotoliniu būdu.
- Apsauga nuo kodo perėmimo: Naudoja šifravimo algoritmus, kad apsunkintų kodo perėmimą.
- Išmaniosios signalizacijos funkcijos: Praneša savininkui apie bandymus patekti į automobilį ir, esant galimybei, nufilmuoja įvykį.

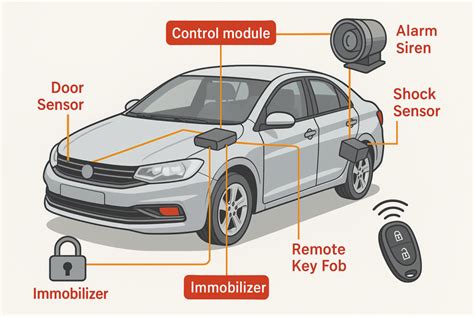

Automobilio Signalizacijos Schema ir Veikimo Principai
Automobilio signalizacijos schema yra sudėtingas elektronikos ir elektros komponentų rinkinys, veikiantis kartu, siekiant apsaugoti transporto priemonę nuo vagystės ir įsilaužimo. Schemos pagrindas yra valdymo blokas, kuris apdoroja signalus iš įvairių jutiklių ir aktyvuoja atitinkamus veiksmus. Kai automobilis užrakinamas, jutikliai nuolat stebi aplinką. Jei aptinkamas judesys ar vibracija, sistema išsiunčia signalą į valdymo modulį, kuris aktyvuoja sireną.
Pagrindiniai Schemos Elementai
- Valdymo blokas (ECU): Tai yra signalizacijos "smegenys", apdorojančios informaciją iš jutiklių ir valdančios kitus komponentus. Jis atpažįsta signalus, gautus iš durų, kapoto, bagažinės jutiklių, smūgio jutiklių, ir reaguoja atitinkamai. Pažangesni valdymo blokai gali bendrauti su GPS moduliais, GSM moduliais (skirti pranešimams siųsti) ir kitais išoriniais įrenginiais. Signalizacijos širdis - valdymo blokas, kuris bendrauja su automobilio elektronikos sistema per CAN magistralę. Ši technologija leidžia automobiliui atpažinti, kada įjungti signalizaciją, užrakinti duris ar aktyvuoti imobilizatorių.
- Jutikliai:
- Durų, kapoto ir bagažinės jutikliai: Paprastai tai yra kontaktiniai jungikliai, kurie suveikia, kai atidaroma atitinkama dalis. Jie siunčia signalą į valdymo bloką, kuris interpretuoja tai kaip įsilaužimo bandymą.
- Smūgio jutikliai: Reaguoja į vibracijas ir smūgius. Yra dviejų tipų: vieno lygio (reaguoja į bet kokį smūgį) ir dviejų lygių (atskiria silpnus ir stiprius smūgius). Silpnas smūgis gali įjungti įspėjamąją sireną, o stiprus - pilną signalizacijos režimą.
- Judėjimo jutikliai: Naudojami rečiau, bet gali būti naudingi kabrioletams ar automobiliams su minkštais stogais. Jie reaguoja į judėjimą automobilio viduje.
- Tūrio jutikliai: Aptinka tūrį keičiantį judėjimą automobilio viduje.
- Sirena: Garsus įspėjamasis signalas, skirtas atkreipti dėmesį ir atbaidyti vagis. Sirenos gali būti autonominės (su savo maitinimo šaltiniu) arba maitinamos iš automobilio akumuliatoriaus.
- Variklio blokavimo relė: Nutraukia svarbią variklio grandinę (pvz., degimo grandinę ar kuro siurblio grandinę), kad neleistų užvesti automobilio.
- Pultelis: Skirtas įjungti/išjungti signalizaciją, valdyti durų užraktus ir kitas funkcijas. Pulteliai gali naudoti įvairius ryšio protokolus, įskaitant radijo bangas ir Bluetooth.
Signalizacijos Veikimo Principas
- Signalizacijos įjungimas: Paprastai atliekamas paspaudžiant mygtuką ant pultelio. Valdymo blokas pereina į budėjimo režimą ir pradeda stebėti jutiklių signalus.
- Jutiklio suveikimas: Kai vienas iš jutiklių (pvz., durų jutiklis) suveikia, jis siunčia signalą į valdymo bloką.
- Signalo apdorojimas: Valdymo blokas apdoroja gautą signalą ir nustato, ar tai yra įsilaužimo bandymas. Jis gali atsižvelgti į jutiklio jautrumą, signalo trukmę ir kitus parametrus.
- Reakcija: Jei valdymo blokas nustato, kad tai yra įsilaužimo bandymas, jis aktyvuoja atitinkamus veiksmus, pvz., įjungia sireną, blokuoja variklį ir siunčia pranešimą savininkui (jei signalizacija turi tokią funkciją).
- Signalizacijos išjungimas: Atliekamas paspaudžiant mygtuką ant pultelio arba įvedant kodą. Valdymo blokas grįžta į normalų režimą ir atjungia sireną bei variklio blokavimą.
Signalizacijos Diegimas ir Svarbūs Aspektai
Signalizacijos diegimas yra sudėtingas procesas, reikalaujantis elektros ir elektronikos žinių. Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į profesionalų automobilių elektriką.
Būtinos Priemonės ir Įranga
- Automobilio signalizacijos komplektas
- Atsuktuvai (plokščias ir kryžminis)
- Replės
- Izoliacinė juosta
- Multimetras (testeris)
- Laidų nuėmimo įrankis
- Litavimo įranga (neprivaloma)
- Automobilio elektros instaliacijos schema (konkrečiam automobiliui)
Diegimo Žingsniai
- Atsijunkite akumuliatorių: Prieš pradėdami bet kokius darbus su elektros instaliacija, būtina atjungti neigiamą akumuliatoriaus gnybtą, kad išvengtumėte trumpųjų jungimų.
- Raskite tinkamą vietą valdymo blokui: Valdymo blokas turi būti apsaugotas nuo drėgmės ir aukštos temperatūros. Dažnai jis montuojamas po prietaisų skydeliu arba po sėdyne.
- Prijunkite maitinimo laidus: Prijunkite signalizacijos maitinimo laidus prie automobilio akumuliatoriaus, laikydamiesi poliškumo (raudonas laidas - prie teigiamo gnybto, juodas laidas - prie neigiamo gnybto arba automobilio kėbulo). Būtina naudoti saugiklį ant teigiamo laido.
- Prijunkite jutiklius: Prijunkite durų, kapoto ir bagažinės jutiklius prie valdymo bloko. Dažniausiai naudojami kontaktiniai jungikliai, kurie montuojami taip, kad suveiktų, kai atidaroma atitinkama dalis.
- Prijunkite smūgio jutiklį: Sumontuokite smūgio jutiklį ant automobilio kėbulo, kuo arčiau automobilio centro. Prijunkite jį prie valdymo bloko.
- Prijunkite sireną: Sumontuokite sireną po kapotu, toliau nuo karštų variklio dalių. Prijunkite ją prie valdymo bloko.
- Prijunkite variklio blokavimo relę: Raskite tinkamą variklio grandinę (pvz., degimo grandinę ar kuro siurblio grandinę) ir nutraukite ją. Įjunkite variklio blokavimo relę į grandinę taip, kad signalizacija galėtų atjungti grandinę, kai ji įjungta.
- Prijunkite pultelio anteną: Sumontuokite pultelio anteną taip, kad ji būtų kuo toliau nuo metalinių dalių, kad užtikrintumėte gerą ryšio diapazoną.
- Patikrinkite visus jungimus: Prieš prijungdami akumuliatorių, atidžiai patikrinkite visus laidus ir jungtis, kad įsitikintumėte, jog nėra trumpųjų jungimų ar atsilaisvinusių jungčių.
- Prijunkite akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
- Išbandykite signalizaciją: Įjunkite signalizaciją ir patikrinkite, ar visi jutikliai veikia tinkamai. Patikrinkite, ar sirena veikia, ar variklis blokuojamas, ir ar pultelis veikia tinkamai.
Svarbūs Aspektai Renkantis ir Diegiant Signalizaciją
- Apsaugos Lygis: Pasirinkite signalizacijos apsaugos lygį, atsižvelgdami į savo automobilio vertę, vagystės riziką ir savo biudžetą. Jei turite brangų automobilį, verta investuoti į pažangesnę sistemą su papildomomis funkcijomis, tokiomis kaip GPS sekimas ir apsauga nuo kodo perėmimo.
- Montavimo Kokybė: Tinkamas montavimas yra labai svarbus signalizacijos efektyvumui. Net pati pažangiausia signalizacija bus neveiksminga, jei ji bus neteisingai sumontuota. Patikėkite montavimą profesionaliam automobilių elektrikui arba atidžiai sekite instrukcijas ir būkite atsargūs, jei nuspręsite tai daryti patys.
- Pultelio Veikimo Atstumas: Atsižvelkite į pultelio veikimo atstumą. Didesnis veikimo atstumas gali būti patogus, tačiau jis taip pat gali padidinti riziką, kad kodas bus perimtas. Ieškokite signalizacijos sistemų su apsauga nuo kodo perėmimo.
- Automatinis Variklio Užvedimas: Automatinis variklio užvedimas gali būti patogus, tačiau jis taip pat gali padidinti riziką, kad automobilis bus pavogtas. Jei nuspręsite įdiegti signalizaciją su automatiniu variklio užvedimu, įsitikinkite, kad ji turi papildomas saugumo funkcijas, tokias kaip imobilizatorius.
- Apsauga nuo Klaidų: Pažangios signalizacijos sistemos dažnai turi apsaugos nuo klaidingų suveikimų mechanizmus. Tai svarbu, kad signalizacija nesuveiktų be reikalo, pvz., dėl stipraus vėjo ar pravažiuojančio sunkvežimio.
- Integracija su Automobilio Sistema: Kai kurios signalizacijos sistemos gali būti integruotos su automobilio elektronine sistema. Tai gali suteikti papildomų funkcijų, tokių kaip durų užrakinimas automatiškai, kai automobilis pradeda važiuoti.
Specialios Signalizacijos Funkcijos
- Išmaniosios Signalizacijos: Išmaniosios signalizacijos sistemos naudoja pažangias technologijas, tokias kaip mobilieji telefonai, GPS sekimas ir vaizdo kameros, kad užtikrintų aukštesnį saugumo lygį. Jos gali pranešti savininkui apie įvykius automobilyje realiu laiku, leisti stebėti automobilio buvimo vietą ir net nufilmuoti įvykį.
- Bevielės Signalizacijos: Bevielės signalizacijos sistemos yra lengviau montuojamos, nes nereikia tiesti daug laidų. Jos naudoja bevielį ryšį tarp jutiklių ir valdymo bloko. Tačiau svarbu užtikrinti, kad bevielis ryšys būtų apsaugotas nuo trukdžių ir įsilaužimo.
- CAN magistralės Signalizacijos: CAN magistralės signalizacijos sistemos integruojasi su automobilio CAN magistrale, kuri yra komunikacijos tinklas, jungiantis įvairius automobilio elektroninius modulius. Tai leidžia signalizacijai gauti informaciją iš automobilio sistemos ir valdyti kai kurias funkcijas, tokias kaip durų užraktai ir langų pakėlimas.
Kas yra priešgaisrinės signalizacijos sistema?
Dažniausios Signalizacijos Problemos ir Gedimų Šalinimas
Įsivaizduokite situaciją: rytas, skubate į darbą, laikrodis primena, kad vėluojate, o jūsų automobilis… tyli. Pultelis nereaguoja, šviesos nemirksi, signalizacija tarsi išgaravo. Tokia problema gali nutikti bet kam. Automobilio signalizacija - tai ne vien mygtukas ant raktų. Tai visa sistema, kuri susideda iš jutiklių, laidų, valdymo modulio ir saugos algoritmų, kurie budi 24/7. Tinkama diagnostika yra esminė norint tiksliai nustatyti signalizacijos problemos šaltinį. Todėl pirmas žingsnis - išsiaiškinti priežastį. Kartais ją galima pašalinti vos per kelias minutes, o kartais prireikia profesionalų pagalbos. Jei situacija rimtesnė, patikimiausias sprendimas - profesionalus signalizacijos remontas arba naujos signalizacijos montavimas, kurį atlieka specialistai, gebantys greitai atkurti automobilio saugumą.
Akumuliatoriaus Išsikrovimas ir Signalizacijos Veikimas
Viena dažniausių problemų yra susijusi su automobilio akumuliatoriumi. Vasarą pasitaiko situacijų, kada mašina ilgą laiką (pvz., ~2 savaites) nebuvo kurta, ir per tą laiką akumuliatorius nusėdo. Elektrikai dažnai nurodo, kad signalizacija "suvalgė" visą energiją. Akumuliatoriaus išsikrovimas - tai viena pavojingiausių problemų, nes automobilis lieka neapsaugotas. Kai kurios signalizacijos jautriai reaguoja į įtampos kritimus, ypač tuos, kuriuos sukelia išsikrovęs akumuliatorius.

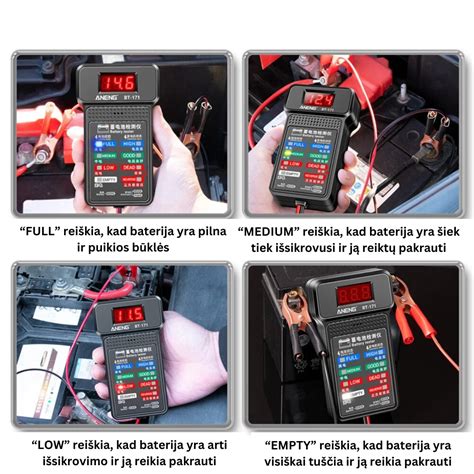

- Patikra ir priežiūra: Patikrinkite akumuliatoriaus įtampą. Sveiko, visiškai įkrauto akumuliatoriaus rodmenys išjungus variklį turėtų būti 12,6 V. Norėdami patikrinti, ar akumuliatorius išsikrovęs, galite naudoti multimetrą. Reguliariai prižiūrėkite, kad akumuliatoriaus gnybtai būtų švarūs ir gerai priveržti, siekiant išvengti oksidacijos, kuri gali sukelti kontaktų problemas ir elektros tiekimo sutrikimus. Jei signalizacija tiesiog negali veikti, jei automobilio akumuliatorius nusilpęs arba kontaktai oksidavęsi, visada pradėkite nuo pagrindų - patikrinkite akumuliatorių ir pultelio bateriją.
- Autonominė sirena: Jei atjungus akumuliatorių signalizacija pradeda kaukti, tai rodo, kad greičiausiai sumontuota autonominė sirena su savo maitinimo šaltiniu. Tai apsaugos funkcija, leidžianti sirenai veikti net ir atjungus pagrindinį akumuliatorių. Norint išvengti kaukimo, reikia žinoti, kaip tinkamai išjungti tokią sireną, dažnai per specialų raktą ar jungiklį, esantį pačioje sirenoje.
- Akumuliatoriaus atjungimas ir elektronika: Prieš atjungiant akumuliatorių krauti, daugelis vairuotojų susimąsto, ar nebus kokių pasekmių. Šiuolaikiniuose automobiliuose, atjungus akumuliatorių, gali prireikti iš naujo nustatyti kai kuriuos elektroninius blokus, tokius kaip radijas, langų pakėlimo funkcijos ar net ECU. Kai kurie gamintojai rekomenduoja tam tikrą procedūrą, pvz., "prieš pajungiant akumuliatoriaus kabelius reikia įjungti viršutinį elektroninį modulį: įjungti centrinį, liuką, atrakinant duris iš pulto..." kad korektiškai pasileistų automobilio elektroniniai blokai. Vis dėlto, dažnai nieko nereikia papildomai įjunginėti, elektronika adaptuojasi pati. Nepaisant to, po akumuliatoriaus pakeitimo kartais gali neveikti salono apšvietimas ir makiažo veidrodėlių pašvietimas, kas rodo galimus smulkius sutrikimus.
- Papildomi akumuliatoriai signalizacijai: Siekiant užtikrinti signalizacijos veikimą net esant pagrindinio akumuliatoriaus išsikrovimui ar bandymui jį paveikti, svarstoma galimybė naudoti atskirą akumuliatorių signalizacijai. Galima signalizaciją izoliuoti nuo automobilio maitinimo, kad ji taptų nepriklausoma. Tam galima naudoti didesnį (pvz., 20Ah) akumuliatorių, o sistemos dirbtų bet kokiu atveju, nepriklausomai nuo automobilio elektronikos. Svarbu numatyti tinkamą įkrovimo schemą, kad papildomas akumuliatorius būtų nuolat įkrautas. Pavyzdžiui, naudojant SEPIC keitiklį, kuris palaikytų papildomo akumuliatoriaus įtampą ties 13.5V (maždaug 90% SOC). Esant pagrindinio akumuliatoriaus įtampos kritimui iki 12.25V (50% SOC), signalizacija galėtų atsijungti nuo pagrindinio ir perduoti pavojaus signalą. Tačiau reikia atsižvelgti, kad "ant kelio su krūva diodų" sujungti akumuliatoriai nėra efektyvus sprendimas, nes gali greitai iškrauti abu akumuliatorius dėl įtampos skirtumų ir įtampos kritimo ant diodo (apie 0.3V). Realybėje papildomo akumuliatoriaus pilnai ne visada pakrausite, o krovimas per diodą, ypač stipriai iškrauto akumuliatoriaus, gali trukti ilgiau.
Pultelio ir Valdymo Bloko Problemos
Dauguma vairuotojų pirmiausia kaltina pultelį, kai signalizacija neveikia. Kai jis nereaguoja - atrodo, kad čia ir slypi visa problema.
- Pultelio baterija: Tai - klasika. Jei pultelis neveikia, pirmiausia patikrinkite jo bateriją. Dauguma pultelių naudoja CR2032 tipo baterijas, kurias galima pakeisti per kelias minutes. Kai kurioms sistemoms reikia pultelio perprogramavimo, kuris atliekamas servise per specialų diagnostikos įrenginį. O jei pultelis buvo pažeistas - tarkime, nukrito į vandenį ar ant žemės - gali būti, kad pažeistas jo siųstuvas.
- Valdymo bloko gedimai: Jei net ir veikiantis pultelis nieko nekeičia, didelė tikimybė, kad kaltas valdymo blokas. Šis blokas perdirba informaciją iš pultelio, jutiklių ir automobilio elektronikos. Kai jis sugenda - sistema gali nereaguoti, veikti su pertraukomis arba klaidingai aktyvuoti aliarmą.
Klaidingi Suveikimai ir Jutiklių Jautrumas
Nesąmoningas automobilio signalizacijos suveikimas paprastai yra susijęs su tam tikromis techninėmis problemomis. Kartais signalizacija įsijungia pati be jokios priežasties - vidury nakties, kai niekas neprisilietė prie automobilio. Dažniausiai kaltas ne poltergeistas, o daviklių netikslumai ar blogi kontaktai.
- Jutiklių problemos: Sugedę ar nešvarūs jutikliai, žema akumuliatoriaus įtampa ir net naudotojo klaidos gali sukelti klaidingus suveikimus. Jutikliai (ypač vibracijos ar judesio) dažnai surenka dulkes ar drėgmę. Pavyzdžiui, judesio arba smūgio jutikliai gali būti per jautrūs ir reaguoti net į stipresnį vėjo gūsį. Durų ir bagažinės jutikliai skirti nustatyti, ar jos atidarytos, ar uždarytos. Dėl nešvarumų, drėgmės ar sugedusių laidų šie jutikliai gali veikti netinkamai, todėl signalizacija gali manyti, kad durys yra pažeistos.
- Drėgmė ir oksidacija: Kita situacija - drėgmė arba oksidacija laidų jungtyse, dėl ko signalas perduodamas neteisingai. Vis dėlto, ilgalaikis ignoravimas gali baigtis tuo, kad sistema visiškai nustos veikti.
Akumuliatoriaus Tvirtinimas ir Ventiliacija
Svarbu užtikrinti tinkamą akumuliatoriaus montavimą ir priežiūrą:
- Tinkami matmenys ir tvirtinimas: Akumuliatorius turi būti stabiliai pritvirtintas savo vietoje. Pavyzdžiui, jei akumuliatorius (kaip „Mutlu 66ah 540a“, ilgis: 278 mm; plotis: 175 mm; aukštis: 175 mm) stovi pasviręs ar ant padėklo briaunos be jokio tvirtinimo, tai rodo netinkamą jo pasirinkimą ar montavimą. Svarbu patikrinti remonto ir techninio aptarnavimo vadovą, kad sužinotumėte, kokie teisingi matmenys turi būti ir kaip akumuliatorius turi būti tvirtinamas, pvz., plokštele prie pado.
- Ventiliacijos šlangutė: Keičiant akumuliatorių, svarbu atkreipti dėmesį į ventiliacijos šlangutę, kuri dažnai būna bagažinėje, ypač jei akumuliatorius yra salone. Šlangutės vienas galas turi būti prijungtas prie akumuliatoriaus, o kitas - išvestas už automobilio kėbulo, kad išsiskiriančios dujos nepatektų į saloną, o būtų nukreiptos į išorę. Ji neturėtų tiesiog gulėti ant bagažinės dugno.
Profesionalų Pagalba ir Prevencija
Jei signalizacija ima elgtis keistai - ji pati įsijungia, neatsako į pultelį arba išvis „tyli“ - priežastys dažniausiai slypi keliuose aiškiuose taškuose. Kai nei pultelis, nei rankinis atrakinimas neveikia, o variklis nerodo gyvybės ženklų - signalizacija gali būti „užstrigusi“ programiškai. Yra situacijų, kai bandymai „pataisyti“ patiems tik dar labiau komplikuoja problemą. Signalizacija - tai ne tas atvejis, kai užtenka plaktuko ir YouTube vaizdo įrašo. Tai vienas iš aiškiausių ženklų, kad reikalingas profesionalus signalizacijos remontas.
Jei neturite įrangos ar patirties, rekomenduojama kreiptis į specialistus. Kartą per metus patikrinkite signalizacijos būklę autoservise. Stenkitės parkuoti automobilį sausose vietose. Senesni modeliai neturi šiuolaikinių apsaugos funkcijų, o kaina nebūtinai atspindi kokybę. Automobilio signalizacijos sistemos yra gyvybiškai svarbios transporto priemonės apsaugai, tačiau net ir geriausios jų versijos reikalauja priežiūros. Automobilio signalizacija ne tik atgraso nuo vagystės, bet ir gali suteikti teisę į draudimo nuolaidas.
