Logiškai mąstant, jeigu atsirado judanti transporto priemonė, automatiškai turėjo kilti klausimas - tai kaip tą judėjimą sustabdyti. Stabdžių sistemos kūrimas ir evoliucija buvo įspūdinga ir per daugelį metų vis tobulinama, į sistemą įtraukta daug naujų technologijų. Nuo automobilių atsiradimo pradžios buvo naudojami keli stabdymo būdai, o tobulėjant stabdžių sistemoms, kiekviena nauja sistema buvo kuriama naudojant koncepcijas, naudotas kuriant jos ankstesnę versiją. Šiuolaikinės stabdžių sistemos ir stiprintuvų sistemos kelia nuostabą, gamintojai vieni kitus lenkia idėjomis, kaip ne tik pagerinti stabdymo efektyvumą, bet ir padidinti stabdymo patogumą. Šiuolaikiniuose automobiliuose stabdžių vaidmuo yra neginčijamas - tai viena svarbiausių sistemų.
Neseniai viešumoje nuskambėjo du „Xiaomi SU7“ stabdžių gedimo atvejai lenktynių trasoje, oficialus „Xiaomi“ atsakymas yra toks, kad incidentas įvyko dėl stabdžių terminio degradacijos ir per didelio susidėvėjimo. Šis pavyzdys iliustruoja, kad bet koks greitas ir galingas automobilis yra nieko vertas, jei jis neturi gerų stabdžių. Tačiau efektyvūs stabdžiai reikalingi ne tik sportiškiems ir greitiems, bet ir kasdieniams automobiliams.
Ankstyvieji Stabdžių Sprendimai ir Jų Mechaninė Raida
Nuo arklių traukiamų vežimų iki pirmųjų automobilių
Dar senovėje, kai žmonės važinėjo arklio traukiamais vežimais, stabdymas iš esmės buvo daromas koja, žinoma, arklio koja. Taip gimė seniausia stabdžių sistema, kai žmonės naudojo medžio gabalą kaip stabdžių antdėklą ir trynė jį į ratą, kad suteiktų stabdymo jėgą. Nors kartais paspaudus stabdį mediena aprūkydavo, vis tiek to užtekdavo lėčiau važiuojantiems vežimams. Pirmieji automobiliai stabdžių sistemą perėmė iš karietų. Pavyzdžiui, pirmasis Karlo Benzo automobilis turėjo stabdžių sistemą, kurią sudarė rankena, prispaudusi oda aptrauktą kaladėlę prie galinio rato išorės. Tiesa, kalnuotose vietose buvo naudojamas ir kalno stabdis - grubiai sakant, tai buvo kuolas, kurį nuleisdavo priešinga judėjimui kryptimi, kad neleistų riedėti atgal. Ankstyviausia stabdžių sistema taikė fizinius principus, naudojamus ir šiandien, tačiau sistemą sudarė tik medinės kaladėlės ir viena svirtis, kuria vairuotojas nuspaudė stabdį. Tokia forma buvo naudojama transporto priemonėms su plieniniais ratlankiais, įskaitant arklių traukiamas transporto priemones ir garais varomus automobilius. Šis stabdys galėjo principe sustabdyti transporto priemonę, važiuojančią apie 20 km/h greičiu, bet ilgame atstume. Nuo XVIII amžiaus atsiradimo garo varikliui, transporto priemonių galia nuo gyvūnų buvo perjungta į mašinas, o greitis vis didėjo, tačiau stabdžiai beveik nepasikeitė. Iki XX amžiaus pradžios vagonų, traukinių ir ankstyvųjų automobilių stabdžių sistemos principas iš esmės buvo toks pat kaip arklių traukiamų vežimų, todėl net plokščioje žemėje avarijos vis tiek įvyko.
Būgninių ir diskinių stabdžių atsiradimas
1900 metais Wilhelmas Maybachas sukūrė pirmąjį automobilio būgninį stabdį. Šiuolaikinės stabdžių sistemos pagrindu laikomus mechaninius būgninius stabdžius 1902 m. sukūrė prancūzų gamintojas Louis Renault, bet anksčiau juos išrado Gottliebas Daimleris. Vos po dvejų metų, 1902 m., kitas inžinierius Frederickas Williamas Lanchesteris sukūrė pirmąjį diskinį stabdį, kuris šiandien yra stabdžių sistema, naudojama daugiau nei 80% automobilių. Prieš išrandant besiplečiančio tipo stabdžių sistemą, visos stabdžių sistemos buvo pritvirtintos transporto priemonės išorėje. Šios sistemos buvo lengvai pažeidžiamos išorinių veiksnių, rinko dulkes ir vandenį bei buvo lengvai veikiamos temperatūros svyravimų, dėl kurių tie stabdžiai buvo mažiau veiksmingi.
Pirmieji automobilių stabdžiai buvo pilnai mechaniniai, varomi tik vairuotojo raumenų jėga. Ilgą laiką buvo stabdomi galiniai ratai, o priekinių ratų stabdymo sistemos atsirado tik trečiojo dešimtmečio viduryje ir tik prabangiuose, brangiuose ir dideliuose automobiliuose. Automobiliams vis labiau greitėjant, stabdžių efektyvumas tapo vis aktualesne problema.
Hidraulinių Stabdžių Era
Proveržis stabdžių raidoje įvyko 1917 metais, kai Malcolmas Lougheadas užpatentavo hidraulinius stabdžius. Jis pirmasis 1918 m. pasiūlė keturių ratų stabdžių sistemos su hidraulika koncepciją. Sistema naudojo skysčius, kad perduotų jėgą į stabdžių kaladėlę, kai buvo paspaudžiamas pedalas. Hidrauliniai stabdžiai padidino stabdymo jėgą, panaikino trūkinėjančių ir atsipalaiduojančių lynų problemą bei palengvino stabdžių aptarnavimą. Maždaug trečio-ketvirto dešimtmečių kaitoje amerikiečiai automobiliuose pradeda naudoti hidraulinę stabdžių valdymo sistemą, o mechaniniai stabdžiai pradeda dingti. Atsiradus hidraulinei stabdžių sistemai, pastebimai pagerėjo stabdymo efektyvumas. Ši stabdžių sistema buvo pritaikyta beveik visose transporto priemonėse iki XX amžiaus paskutiniojo dešimtmečio pabaigos. Tuomet, kai stabdžių sistema tapo hidraulinė, tai jau atrodė beveik tobulas įrenginys.
Diskinių Stabdžių Išpopuliarėjimas ir Medžiagų Revoliucija
Kodėl diskiniai stabdžiai tapo norma?
Diskiniai stabdžiai buvo išrasti gerokai prieš juos pradedant praktiškai taikyti, tačiau diskinių stabdžių sistema nebuvo populiari, kol automobilių pramonė nepradėjo klestėti XX amžiaus viduryje. Diskinių stabdžių, kaip populiaraus pasirinkimo, išpopuliarėjimas siejamas su didėjančiomis transporto priemonių masės ir greičio galimybėmis, dėl kurių hidrauliniai stabdžiai tapo mažiau efektyvūs paskirstant šilumą. Maždaug 1960-aisiais automobiliuose pradedami naudoti diskiniai stabdžiai. Nors kai kuriuose sportiniuose automobiliuose jie buvo naudojami dar iki Antrojo pasaulinio karo pradžios, tačiau masine produkcija tapo kur kas vėliau. Diskiniai stabdžiai yra aušinami vėjo, atiduoda šilumą ratlankiams, turi ventiliacines angas, puikiai pasirodo važiuojant nuokalne, tinka dinamiškam vairavimui ir yra patikimesni avarinio stabdymo metu. Šiuolaikiniai diskiniai stabdžiai atsirado automobilių sporte - 1953 metais „Jaguar XK“ su sumontuotais keturiais „Dunlop“ diskais laimėjo „Le Mans“ lenktynes.
Diskiniams stabdžiams keliami aukštesni reikalavimai stabdžių trinkelių medžiagoms. Ankstyvieji diskai buvo pagaminti iš geležies, o trinkelės iš vario, kurios greitai susidėvėjo. Įsivaizduokite, kad vykstate į šeimos kelionę su užkandžiais, alumi, žaidimo kortomis ir trimis stabdžių trinkelių rinkiniais - nuviliate, tiesa? Tačiau būgniniai stabdžiai taip pat turi problemų. Jų konstrukcija iš esmės riboja šilumos išsklaidymą, todėl jie linkę į terminį skilimą. Tai galioja net šiuolaikiniams būgniniams stabdžiams. Tačiau tobulėjant medžiagų technologijoms, diskiniai stabdžiai vėl pradėjo susilaukti dėmesio.
Stabdžių trinkelių medžiagų evoliucija
Kitas etapas buvo trinties medžiagų arba mišinių kūrimas, kuris yra modernių stabdžių trinkelių pagrindas. Pirmasis mišinys buvo sukurtas XIX amžiaus pabaigoje, jį sudarė medvilnė, prisotinta lipnia medžiaga, pvz.: bitumu. Deja, esant santykinai žemai temperatūrai (-150 °C), medžiaga susiskaido, taigi prarandamos jų trinties bei medžiagos savybės. Dėl to medvilnė buvo pakeista asbesto audiniu, armuotu žalvarine viela. Šiluminis atsparumas, lankstumas, trinties savybių suderinamumas su rišamaisiais agentais padarė asbestą pagrindine sudedamąja trinties medžiaga keliems dešimtmečiams. Tačiau anksti populiari stabdžių trinkelių medžiaga - asbestas - turėjo lemtingą trūkumą: ji buvo nekenksminga aplinkai. Nusidėvintys smulkūs asbesto pluoštai gali būti įkvėpti į plaučius ir padaryti negrįžtamą žalą.
Vėliau buvo sukurtos pusiau metalinės stabdžių trinkelės, kuriose asbestas buvo pakeistas plieno vata, siekiant padidinti kietumą. Tačiau dabar šilumos laidumas buvo per geras. Temperatūra greitai pakilo, o stabdžių sistema išliko karšta, todėl guminės dalys, pvz., sandarikliai ir žarnos, greičiau sensta. Aukšta temperatūra taip pat išgaravo vandenį stabdžių skystyje, todėl stabdžiai jaučiasi minkšti. Dėl šių trūkumų buvo sukurtos naujos kartos stabdžių trinkelės: mažai metalinės medžiagos. Kaip rodo pavadinimas, šiose pagalvėlėse buvo mažiau metalo. Nors jos nebuvo tokios patvarios, jų stabdymo efektyvumas buvo geresnis nei pusiau metalinių trinkelių, be to, jos buvo tylesnės, dažnai naudojamos automobiliuose, kuriuose pirmenybė teikiama komfortui.
Galiausiai atsirado keraminės stabdžių trinkelės, kurių sutvirtinimui naudojami keraminiai pluoštai. Tai aukštesnės klasės trinkelės, atsparios karščiui, užtikrinančios stabilią trintį ir sumažintą triukšmą. Be to, kadangi jose trūksta metalo, ant ratų nepalieka sunkiai nuvalomų stabdžių dulkių. Tačiau keraminiai stabdžiai nėra patys brangiausi. Yra dar aukštesnės pakopos parinktis: anglies pagrindu pagaminti stabdžiai. Jie būna dviejų tipų: anglies-keramikos ir anglies-anglies. Abu pasižymi puikiu šilumos laidumu, atsparumu aukštai temperatūrai, stipria stabdymo jėga ir lengvu svoriu, todėl yra patvaresni. Štai kodėl anglies pagrindu pagaminti stabdžiai paprastai randami lenktyniniuose automobiliuose, aukščiausios klasės sportiniuose automobiliuose ir lėktuvuose.
Viskas baigiasi čia: kaip gaminamos jūsų stabdžių trinkelės? Žingsnis po žingsnio procesas „Bosch“ stabdžių laboratorijoje
Stabdžių diskų medžiagų ir konstrukcijos tobulinimas
Be stabdžių trinkelių, inžinieriai pastangų įdėjo ir į diskinių stabdžių stabdžių diskus. Kalbant apie medžiagas, jie tapo nuo ketaus, lydinių, organinių medžiagų prie pažangiausių anglies pluošto medžiagų, o pagal struktūrą - nuo originalaus vieno disko iki vėlesnių konstrukcijų su ventiliacijos kanalais, išgręžtomis skylėmis ir grioveliais. Nuolatos keičiasi ir medžiagos, iš kurių gaminamos stabdžių sistemos dalys, siekiant kuo kokybiškesnio ir efektyvesnio rezultato. Stabdžių disko ir kaladėlės susilietimo vietoje temperatūra pasiekia 450 laipsnių, todėl stabdžių sistema turi atlaikyti gana aukštą temperatūrą. Taip pat svarbus ir ilgaamžiškumas bei efektyvumas, nes automobilių greičiai didėja. Šiuo metu pasiektas toks lygis, kad, palyginus su pirmosiomis sistemomis, stabdymo kelias yra sutrumpėjęs net kelis kartus. Pavyzdžiui, jei nuolatos stabdysite paprastą stabdžių sistemą turintį automobilį (stabdote, įsibėgėjate, vėl stabdote), tai stabdžių diskai gali įkaisti net iki raudonumo. Siekiant to išvengti, buvo sukurti keraminiai stabdžių diskai, jie pradėti naudoti lenktyniniuose automobiliuose. Tačiau jie turi ir trūkumą - norint, kad jie stabdytų efektyviai, juos reikia įšildyti. Todėl paprastuose automobiliuose jie nenaudojami. Tokie stabdžių diskai naudojami tik sportiniuose, greituose superautomobiliuose, pavyzdžiui, „Ferrari“, „Lamborghini“, „Koenigsegg“.
Būgniniai stabdžiai šiandien
Po visų diskusijų apie diskinius stabdžius, atrodo, kad būgniniai stabdžiai neturi galimybių sugrįžti, nes jie tiesiog pralenkiami. Jie yra sunkesni, mažiau efektyvūs aušinant ir nesiūlo tokio pat patogumo greitai ir nuolat stabdant kaip diskiniai stabdžiai. Jie taip pat nėra suderinami su aukštųjų technologijų funkcijomis, tokiomis kaip ABS. Tačiau būgniniai stabdžiai turi savo privalumų. Pirma, jie turi stiprią stabdymo galią. Dvi trinkelės, kurių viena eina besisukančio būgno kryptimi, o kita prieš jį, sukuria savaiminio užsifiksavimo efektą stabdant. Kuo labiau stabdote, tuo trinkelė tvirčiau sugriebia būgną, todėl jie laimi savo konstrukcija. Be to, jie pigesni, ir pastaraisiais metais nebuvo daug didelių išlaidų, išskyrus kai kuriuos trinties medžiagos pakeitimus. Taigi būgniniai stabdžiai yra labai populiarūs žemos klasės automobiliuose ir sunkiasvoriuose sunkvežimiuose, kuriems neprieštarauja prastas aušinimo efektyvumas, nes jie gali purkšti vandens ant sunkiųjų sunkvežimių stabdžių.
Šiuolaikinės Stabdžių Sistemos ir Pagalbinės Technologijos
Stabdžių stiprintuvas ir ABS
1928 metais atsirado stabdžių stiprintuvas, naudojantis vakuumą, kad sustiprintų stabdymo jėgą, padidinant stabdymo jėgą ir palengvinant stabdžių aptarnavimą. Stabdžių antiblokavimo sistema arba ABS (Anti-lock Braking System) buvo sukurta siekiant padėti ankstesnėms stabdžių sistemoms, kad stabdžiai pilnai neužsiblokuotų. Prancūzų inžinierius ir aeronautikos pradininkas Gabrielis Voisinas pirmą kartą 1929 m. pristatė stabdžių antiblokavimo sistemą, skirtą naudoti lėktuvuose. Vėliau, 1978 m., „Bosch“ ir „Mercedes“ atnaujino savo pagamintą stabdžių antiblokavimo sistemą ir įdiegė ją į „Mercedes“ S-klasę. ABS apsaugo ratus nuo blokavimo stabdymo metu, leidžiant išlaikyti krypties valdymą.
Kitos pagalbinės sistemos
- EBD (Electronic Brakeforce Distribution): Elektroniškai valdoma stabdymo jėgos paskirstymo sistema, padedanti pagerinti ABS efektyvumą.
- ASR (Acceleration Slip Regulation): Transporto priemonės pavaros apsaugos nuo slydimo sistema, neleidžianti automobiliui slysti greitėjimo metu.
- TCS (Traction Control System): Traukos kontrolės sistema, nustatanti, ar varomasis ratas slysta, ir mažinanti variklio greitį arba stabdanti ratą.
- ESP (Electronic Stability Program): Elektroninė stabilumo programa, derinanti ABS, ASR, EBD ir TCS funkcijas, padedanti išlaikyti automobilio dinaminę pusiausvyrą.
Energijos atgavimo sistemos
Dėl hibridinių ir elektrinių automobilių plėtros vis dažniau vietoje įprastų stabdžių sistemų naudojamos energijos atgavimo sistemos. Regeneracinės sistemos, anksčiau naudotos tik „Formulės 1“ automobiliuose, kasmet populiarėja. Energija, generuojama stabdymo metu, jau nebe keičiama į šilumą ir negrįžtamai prarandama, o paverčiama elektros energija. Žinoma, energijos atgavimas neatstos klasikinių diskinių stabdžių ir jo nepakaks staigaus stabdymo atveju, tačiau jis gali paprastu būdu sumažinti stabdžių diskų ir trinkelių susidėvėjimą kasdienio, ramaus vairavimo metu.
Stabdžių Sistemos Komponentų Tipai ir Veikimo Principai
- Trinties stabdžiai: Naudoja trinties jėgą, kurią sukuria fiksuoti elementai ir besisukantys elementai.
- Būgniniai stabdžiai: Naudoja stabdžių būgną kaip besisukantį trinties poros elementą. Pagal konstrukciją skirstomi į ratų cilindrinius, kumštelius ir pleištinius stabdžius.
- Diskiniai stabdžiai: Trinties poroje esantis elementas yra metalinis diskas, veikiantis priekyje, vadinamas stabdžių disku.
- Servo stabdžių sistema: Prie rankinės hidraulinės stabdžių sistemos pridedama galios servo sistema, naudojanti ir darbo jėgą, ir variklį.
- Vakuuminių servo stabdžių sistema: Naudoja vakuumo stiprintuvą su diafragma.

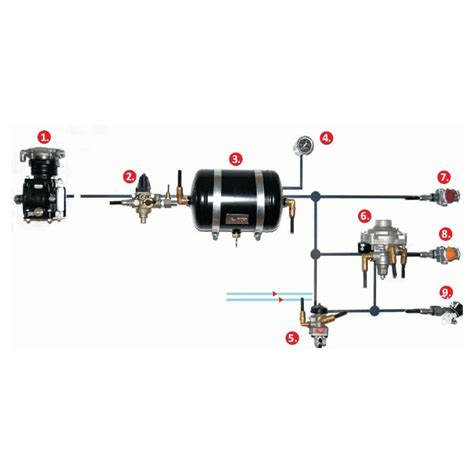

- Pneumatinė stabdžių sistema: Energijos tiekimo ir perdavimo įtaisas yra pneumatiniai.
- Hidraulinė stabdžių sistema: Valdymo pedalus veikianti jėga perduodama stabdžių mechanizmams skysčiu.
Stabdžių Priežiūra ir Gedimų Požymiai
Pagrindinis principas eksploatuojant bet kokią transporto priemonę - saugus vairavimas, todėl Jūsų automobilio stabdžių sistema turi veikti nepriekaištingai. Jei pastebėjote bent mažiausius stabdžių sistemos sutrikimus, į tai dėmesį turėtumėte atkreipti nedelsiant. Kad jūsų automobilio stabdžiai veikia netinkamai gali išduoti šie požymiai: cypimas, suprastėjęs stabdymo efektyvumas (pailgėjęs stabdymo kelias), vibruojantis stabdžių pedalas arba drebantis vairas, stabdymo metu automobilį gali nešti į šoną.
Stabdžių sistemos komponentai ir priežiūra
- Stabdžių kaladėlės ir stabdžių diskai: Jų keitimas yra dažniausia remonto procedūra. Stabdžių diskai paprastai turi ant jų iškaltus minimalaus plonumo matmenis.
- Stabdžių skystis: Svarbu laiku jį pakeisti.
- Stabdžių sistemos vamzdeliai ir žarnelės: Periodiškai tikrinti, ar nėra korozijos, įtrūkimų.
Stabdžių diskai dalyvauja stabdymo trinties procese, todėl natūralu, kad karts nuo karto, kaip ir stabdžių kaladėles, juos reikia keisti.
