Automobilio valytuvų sistemos, nors ir atrodo paprastos, yra sudėtingas mechanizmų, varikliukų ir elektronikos derinys, užtikrinantis saugumą kelyje geromis ir blogomis oro sąlygomis. Šiame straipsnyje aptarsime, kaip tinkamai pajungti automobilio valytuvų varikliuką prie 220V tinklo ir kaip diagnozuoti bei spręsti problemas, susijusias su vienfaziais asinchroniniais varikliais, kurie gali būti pritaikomi įvairiems buitiniams tikslams, pavyzdžiui, šmirgeliukams ar juostiniams pjūklams, kaip nurodė vienas vartotojas.
Automobilio Valytuvų Varikliukai: Kas tai ir Kokia Jų Įtampa?
Automobilio valytuvų sistema yra gyvybiškai svarbi saugaus vairavimo dalis, ypač esant blogoms oro sąlygoms. Ji užtikrina gerą matomumą, pašalindama nuo priekinio stiklo vandenį, purvą, sniegą ir kitus nešvarumus.
Erdvėje po stiklu, kur paprastai montuojamas valytuvų mechanizmas, yra nuolatinės srovės elektros variklis, prie kurio prijungtas elektrinis maitinimas. Valytuvų mechanizmo sistema, įprastai, veikia 12V įtampoje. Šiuolaikiniuose automobiliuose valytuvų varikliukai ir mechanizmai yra būtini sklandžiam ir efektyviam veikimui. Jei varikliukas neveikia, valytuvai negali tinkamai atlikti savo funkcijos, todėl sumažėja matomumas kelyje.
Kaip Pajungti 12V DC Automobilio Varikliuką prie 220V AC Tinklo
Kadangi automobilio valytuvų varikliukai yra skirti 12V nuolatinei srovei (DC), juos jungiant prie 220V kintamosios srovės (AC) tinklo, būtina naudoti specialius komponentus, kurie pakeistų įtampos tipą ir lygį.
Reikalingi komponentai:
- Transformatorius (arba žingsninis keitiklis): Nuleidžia 220V AC tinklo įtampą iki tinkamos žemos kintamosios srovės įtampos (pvz., 12V AC).
- Lygintuvas (dažniausiai diodų tiltelis): Konvertuoja kintamąją srovę (AC) iš transformatoriaus į pulsuojančią nuolatinę srovę (DC).
- Filtravimo kondensatorius (neprivaloma, bet rekomenduojama): Prijungiamas prie lygintuvo išėjimo, siekiant išlyginti pulsuojančią nuolatinę srovę, kad variklis veiktų sklandžiau ir be vibracijų.
Bendroji Pajungimo Eiga:
Supaprastinta pajungimo schema atrodytų taip:
220V AC elektros tinklas → Transformatorius (220V AC į 12V AC) → Diodų tiltelis (lygintuvas) → Filtravimo kondensatorius → 12V DC automobilio valytuvų varikliukas.
Svarbu pasirinkti tinkamos galios transformatorių ir lygintuvą, kurie atitiktų valytuvų varikliuko srovės poreikius.
"Rigos Varikliuko" (Vienfazio Asinchroninio Variklio) Pajungimo Ypatumai prie 220V Tinklo
Vartotojas aprašo situaciją su „Rigos varikliuku“, kuriam reikalinga pagalba, kad jis pasileistų be papildomo pasukimo, nes dabar jis pasileidžia tik tada, kai yra įsukamas dirželiu. Ant variklio yra pavadinimas „ртк-1-1ухл4,2“, ir informacija apie jį dažniausiai randama rusiškai. Šie simptomai, tokie kaip „birbimas“ ir poreikis įsukti variklį ranka, yra tipiškas vienfazio asinchroninio variklio su paleidimo apvija, o ne standartinio 12V DC automobilio valytuvų variklio, veikimo sutrikimų požymis.
Vienfazio Asinchroninio Variklio Veikimo Principai ir Problemos Diagnostika:
Vienfaziai asinchroniniai varikliai dažniausiai turi dvi apvijas: darbinę (pagrindinę) ir paleidimo (pagalbinę). Darbinė apvija sukuria besisukantį magnetinį lauką, tačiau vienfaziame tinkle jis yra pulsuojantis, o ne besisukantis, todėl pats variklis negali pradėti suktis. Paleidimo apvija, paprastai nuosekliai sujungta su paleidimo kondensatoriumi, sukuria papildomą fazės poslinkį, kuris sukuria elipsinį besisukantį magnetinį lauką, pakankamą varikliui įsibėgėti.
Pasiekus tam tikrą greitį, paleidimo apvija paprastai atjungiama automatiškai per išcentrinį jungiklį (kuris gali būti vartotojo minima „juoda dėžutė“) arba ji lieka nuolat prijungta per mažesnės talpos darbinį kondensatorių. Vartotojo aprašytas „klaktelėjimas“ jungiant gali reikšti, kad išcentrinis jungiklis bando veikti, bet gali būti užstrigęs arba sugedęs.
Varžų Matavimas ir Laidų Identifikavimas:
Turint multimetrą, varžų matavimas yra pagrindinis būdas nustatyti apvijas ir galimus gedimus. Vartotojo atliktas matavimas tarp 2 ir 4 laidų - 15 omų - yra geras pradinis taškas. Norint tiksliai identifikuoti laidus, reikėtų išmatuoti varžas tarp visų keturių laidų porų (1-2, 1-3, 1-4, 2-3, 2-4, 3-4). Paprastai:
- Tarp darbinės apvijos išvadų varža bus mažiausia.
- Tarp paleidimo apvijos išvadų varža bus didesnė nei darbinės.
- Didžiausia varža bus matuojama tarp vienos darbinės apvijos išvado ir vienos paleidimo apvijos išvado (jei abi apvijos nėra sujungtos viduje).
Vartotojo aprašyta „juoda dėžutė“ ir jos „klaktelėjimas“ gali reikšti, kad tai yra paleidimo kondensatorius su išcentriniu jungikliu. Jei kondensatorius sugedęs (praradęs talpą ar pramuštas), arba išcentrinis jungiklis neveikia, variklis nesukurs pradinio sukimo momento.
Galimos Pajungimo Schemos ir Trikčių Šalinimas:
Remiantis vienfazių asinchroninių variklių principu ir vartotojo pateikta problema, veiksmų eiga ir galimos priežastys gali būti šios:
- Identifikuokite apvijas: Išmatuokite varžas tarp visų laidų porų. Darbinė apvija turės mažiausią varžą. Paleidimo apvija turės didesnę varžą.
- Darbinės apvijos pajungimas: Prijunkite 220V maitinimą prie darbinės apvijos galų. Variklis „birbs“, bet nesisuks arba suksis tik įsuktas ranka.
- Paleidimo apvijos ir kondensatoriaus pajungimas:
- Prijunkite paleidimo kondensatorių (reikalingos tinkamos talpos) nuosekliai paleidimo apvijai.
- Šią nuoseklią jungtį (paleidimo apvija + kondensatorius) prijunkite lygiagrečiai darbinės apvijos galams.
- Jei variklis turi išcentrinį jungiklį, jis turėtų būti nuosekliai sujungtas su paleidimo apvija ir kondensatoriumi, kad atjungtų paleidimo apviją varikliui įsibėgėjus.
- Trikčių šalinimas:
- Jei variklis „birbia“, bet nesisuka, ir ranka įsuktas sukasi, tai rodo, kad darbinė apvija veikia, bet paleidimo apvija arba kondensatorius yra sugedę, arba išcentrinis jungiklis yra užstrigęs (pvz., atviroje padėtyje, neleidžiančioje paleidimo apvijai veikti).
- „Didelis triukšmas“ ir vėliau „silpnas triukšmas“, kai variklis nesisuka, gali reikšti, kad paleidimo apvija yra sudegusi (jei jungėte tiesiai prie 220V be kondensatoriaus ilgą laiką) arba per didelės srovės teka dėl netinkamo pajungimo ar trumpojo jungimo.
- Jei variklis vis tiek nesisuka su kondensatoriumi, patikrinkite kondensatoriaus talpą multimetru (jei jis turi talpos matavimo funkciją) arba pakeiskite jį nauju, tinkamos talpos.
- Patikrinkite „juodos dėžutės“ (išcentrinio jungiklio) veikimą. Ar jis laisvai juda? Ar kontaktai užsidaro/atsidaro tinkamu momentu?
Vartotojo paminėtas noras naudoti varikliuką „šmirgeliukui“ ar „juostiniam pjūklui“ reiškia, kad jam reikia variklio, kuris veiktų maksimalia galia ir be paleidimo problemų. Jei paleidimo apvija sudegusi, variklio remontas gali būti ekonomiškai nepagrįstas.
JOHN DEERE VARIKLIO BLOKAS 6068HR TINKANTIS CLAAS AXION 820
Trijų fazių variklių pajungimo ypatumai prie vienfazės 220V (trumpai)

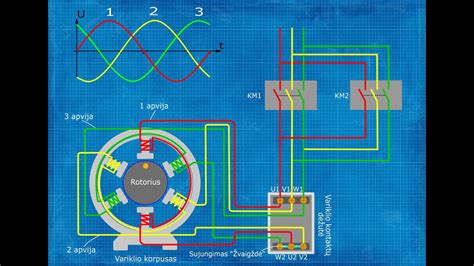

Asinchroniniai trifaziai elektros varikliai turi daug pranašumų: aukštą našumą, eksploatacinį patikimumą ir galimybę atlaikyti pakankamai dideles mechanines perkrovas dėl paprastos konstrukcijos. Jų apvijų sujungimas „žvaigžde“ arba „trikampiu“ yra pagrindiniai būdai juos prijungti prie trifazės įtampos. Jungiant „žvaigžde“, trys apvijos sujungiamos viename bendrame taške, o į tris laisvus gnybtus tiekiama trifazė įtampa (dažnai su nuliniu laidu, keturių laidų sistema).
Jungimas „trikampiu“ reiškia trijų apvijų galų sujungimą į tris taškus, kur apvijos sujungiamos nuosekliai po dvi. Šiuo atveju nėra vidurinio išvado, o trifazė įtampa tiekiama į tris jungimo taškus. „Trikampis“ dažniausiai naudojamas norint gauti maksimalų variklio sukimo momentą ir galią esant pastoviems apsisukimams. Jei trifazis variklis skirtas 380 voltų įtampai su „žvaigždės“ jungtimi, jį reikia prijungti prie 220 voltų tinklo, apvijos perjungiamos į „trikampio“ schemą.
Nors „žvaigždės“ jungtis užtikrina sklandesnį ir minkštesnį variklio veikimą, ji neleidžia išvystyti pilnos galios. „Trikampio“ jungtis leidžia varikliui veikti visa maksimalia galia (kuri gali būti iki 1,5 karto didesnė nei sujungus „žvaigžde“), tačiau turi labai aukštas pradines paleidimo srovių reikšmes. Dėl to, norint sumažinti pradines sroves, ypač didesnės galios varikliams, patartina naudoti kombinuotą „žvaigždės-trikampio“ schemą su laiko relėmis. Tačiau svarbu apskaičiuoti perjungimo laiką, kad būtų išvengta trumpojo jungimo ir srovės šuolių.
Nors vartotojo aprašytas „Rigos varikliukas“ yra vienfazis, šios žinios apie trifazius variklius yra svarbios, norint atskirti variklių tipus ir tinkamai parinkti pajungimo metodus.
Valytuvų Mechanizmo Priežiūra ir Ilgaamžiškumas
Jei variklis bus naudojamas panašioje, nuolat judančioje sistemoje, pavyzdžiui, juostiniame pjūkle ar šmirgeliuke, svarbu nepamiršti mechanizmų priežiūros. Reguliarus tepimas gali apsaugoti jį nuo užsikirtimo, o varomąjį variklį - nuo perdegimo.
Tepimas ir Korozijos Prevencija:
Mechanizmas gamykloje yra tepamas, tačiau metų bėgyje gamyklinis tepalas išdžiūsta ir nuteka, ypač jei mechanizmas veikiamas atmosferos sąlygų. Kai mechanizmas praranda tepalą ir pradeda koroduoti, jis dirba su vis didesniais pasipriešinimais. Tai sukelia vis didesnius sunkumus elektros varikliui ir gali privesti prie jo pirmalaikio nusidėvėjimo bei perdegimo.
Rekomenduojama kartą per dvejus metus išmontuoti mechanizmo dangtelį, išvalyti jį nuo korozijos (pvz., apipurkšti cheminiu valikliu) ir kruopščiai apipurkšti baltuoju tepalu.
Baltasis tepalas yra preparatas su aukštomis tepimo savybėmis, kuris veiksmingai sumažina trintį tarp judančių elementų. Jis atsparus vandeniui ir nepalankioms atmosferos sąlygoms, užtikrina veiksmingą apsaugą nuo korozijos ir nenubėga nuo metalinių paviršių net prietaiso darbo metu. Rekomenduojama tepalą tepti ant sąnarių, trauklių ir sukimosi ašių.
Saugumo Reikalavimai ir Atsargumo Priemonės
Dirbant su elektros varikliais ir 220V elektros tinklu, visada būtina laikytis saugumo reikalavimų, kad būtų išvengta sužalojimų ar įrangos pažeidimų.
Bendrosios rekomendacijos:
- Visada atjunkite maitinimą prieš atlikdami bet kokius pajungimo, patikros ar remonto darbus.
- Naudokite tik izoliuotus įrankius ir tinkamas apsaugos priemones.
- Jei nesate tikri dėl savo žinių ar įgūdžių, visada kreipkitės į kvalifikuotą elektriką ar specialistą.
- Patikrinkite visus sujungimus prieš įjungdami maitinimą.
- Jei variklį pritaikote kitoms reikmėms, užtikrinkite, kad jis būtų tinkamai apsaugotas nuo perkrovos (pvz., saugikliais ar automatiniu jungikliu).
- Mechaninio valytuvo variklio atveju, atlikdami darbus po variklio gaubtu, įsitikinkite, kad langų valytuvo rankenėlė nustatyta į sustabdymo padėtį (B), kad išvengtumėte sužeidimų pavojaus.
