Išsiplėtimo indai yra neatskiriama saugios šildymo ir vandens tiekimo sistemos dalis. Be jų kiekvienas didesnis temperatūros pokytis sukeltų slėgio šuolius, galinčius pažeisti katilą, vamzdžius ir armatūrą. Šiame straipsnyje aptarsime, kodėl išsiplėtimo indai yra būtini, kaip juos prižiūrėti ir kaip spręsti galimas problemas.
Kas yra išsiplėtimo indas ir kodėl jis svarbus?
Vandens išsiplėtimo indas - tai nedidelis rezervuaras, skirtas suvaldyti sistemoje kylantį slėgį. Jis sudarytas iš dujų kameros, vandens kameros bei tarp jų esančios membranos (pūslės), kuri atskiria orą nuo vandens. Apatinėje indo pusėje yra oro vožtuvas, prijungtas prie suslėgto oro kameros, o viršutinė vandens įleidimo-išleidimo anga prijungta prie vandens kameros.
Funkcija šildymo sistemose
Bet kokie vandens šildymo procesai yra susiję su tūrio ir slėgio pakitimais. Šildamas vanduo ne tik kaista ir garuoja, bet ir plečiasi. Šylantis ir besiplečiantis vanduo patenka į išsiplėtimo indo vandens kamerą ir taip sumažina šildymo sistemos ar boilerio viduje esantį slėgį. Vandeniui vėstant, jis patenka atgal į boilerį.
Išsiplėtimo indas reikalingas kiekvienam boileriui, tiek elektriniam, tiek kombinuotam. Be šio proceso, boilerio viduje kylantis slėgis dėl vandens plėtimosi gali pasiekti kritinį lygį ir sugadinti svarbius šildytuvo komponentus ar vožtuvus. Neatlaikę spaudimo, šie gali lemti, kad boileryje šildomas vanduo išsilies į kambarį.
Kombinuotiems boileriams išsiplėtimo indas taip pat reikalingas - nors jis ir neturi didelio vandens rezervuaro, vanduo vis tiek keliauja vamzdžiais, o kaisdamas plečiasi. Taigi, išsiplėtimo indas - itin didelės svarbos komponentas kiekvienam boileriui. Jeigu jūsų vandens šildytuvas dar neturi šio indo, turėtumėte paskubėti ir jį susimontuoti kaip galima greičiau.
Išsiplėtimo indas vandens tiekimo sistemose (hidroforuose)
Geriamojo vandens atvedimui iš šulinio į namo vandentiekio sistemą ar buitinio vandens tiekimui iš vandens telkinio naudojami slėginiai siurbliai su išsiplėtimo indu, kurie liaudyje vadinami tiesiog hidroforais. Svarbiausias sistemos elementas - siurblys, kuris dažniausiai montuojamas ant išsiplėtimo indo.
Slėginis išsiplėtimo indas - hidroforas prailgina siurblio darbo laiką, nes, turėdamas vandens talpą ir esant nedideliam vandens poreikiui, kiekvienąkart nejungia siurblio. Hidroforų korpusai gaminami iš metalo, plastiko, stiklo pluošto. Kokybiškų metalinių hidroforų vidinis paviršius dengiamas plastiku ar kita korozijai atsparia danga, siekiant atsparumo korozijai.
Hidroforo talpoje yra diafragma ar tarpinė, skirianti vandenį ir orą. Pagal jos medžiagą skiriami membraniniai ir maišiniai hidroforai, iš kurių membraniniai hidroforai laikomi ilgaamžiškesniais.

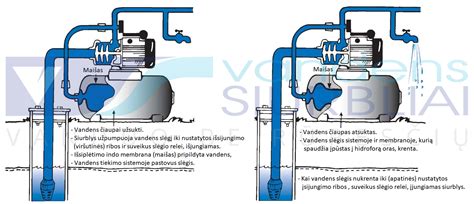

Abiejų tipų hidroforų veikimo principas toks pat: kai naudojamas siurblio pakeltas vanduo, t.y., atsukamas čiaupas, už tarpinės esantis suspaustas oras stumia vandenį į sistemą, kol pasiekia slėgio relėje nustatytą siurblio įsijungimo slėgį. Tuomet siurblys įsijungia ir užpildo vandens talpą.
Ar kiauras išsiplėtimo indas gali „pusti“ vandenį?
Taip, kiauras arba sugedęs išsiplėtimo indas gali sukelti vandens pratekėjimą ir kitas rimtas sistemos problemas.
Membranos gedimas ir vandens atsiradimas oro kameroje
Išsiplėtimo indo viduje esanti membrana, nors ir tvirta, laikui bėgant gali sugesti ar trūkti. „Jeigu paspaudus oro ventilį bėga vanduo, reiškia membrana yra trūkusi ir reikia keisti arba membraną (didesniuose induose, nuo 500 l) arba visą išsiplėtimo indą.“ Tai yra tiesioginis požymis, kad vanduo iš vandens kameros prasiskverbė į oro kamerą, o tai reiškia, jog indas nebeatlieka savo funkcijos reguliuoti slėgio. Šiuo atveju indas negalės tinkamai kompensuoti vandens tūrio pokyčių.
Diagnozė – anemija: dažniausios priežastys ir simptomai.
Išsiplėtimo indo gedimo požymiai ir pasekmės
Nors išsiplėtimo indų korpusas yra tvirtas ir tarnauja patikimai, tam tikrų gedimų išvengti neįmanoma. Štai dažniausi požymiai, rodantys, kad išsiplėtimo indas veikia netinkamai:
Dažniausi gedimo simptomai
- Dažnas sistemos nuorinimas: Jei šildymo sistemą tenka vis dažniau nuorinti, tai gali reikšti, kad pasirinktas išsiplėtimo indas yra per mažas arba neveikia tinkamai.
- Slėgio „šuoliai“: Dažnai suveikiantis apsauginis vožtuvas, staigūs slėgio pokyčiai sistemoje (pvz., šaltoje šildymo sistemoje slėgis apie 0,8 bar, o užkūrus katilą prie 85 laipsnių, slėgis pakyla iki 1,7 bar).
- Hidrauliniai smūgiai: Girdimi garsūs hidrauliniai smūgiai vamzdžiuose.
- Vandens pratekėjimas: Pastebite vandens pratekėjimą vamzdžiuose ar prie jungčių. Tai ryškus simptomas, kad išsiplėtimo indas neveikia ir dėl vandens tūrio padidėjimo vanduo prabėga kitose sistemos vietose.
- Siurblio veikimas: Vandens siurblys nuolatos veikia arba pernelyg dažnai išsijungia ir įsijungia. Jei pastebite, kad net ir pilnas indas tiekia mažai vandens (vandens tiekimo sistemoje), gali prireikti sumažinti oro slėgį vandens rezervuare.
Slėgio problemos ir jų priežastys
Netinkamas slėgis išsiplėtimo inde yra esminė sistemos veikimo dalis, o jo sutrikimai gali sukelti įvairius gedimus. Slėgis priešslėgio kameroje gali būti per mažas pastatui. Jeigu jūsų namo vandens sistemoje palaikomas didesnis negu 1.9 bar slėgis, tuomet gali tekti padidinti Jūsų išsiplėtimo indo priešslėgį pripildant į jį oro. Taip pat, jeigu indo užpildyti oru nepavyksta, gali būti, kad membrana yra prilipusi prie indo korpuso. Taip gali atsitikti jeigu išsiplėtimo indas stovi per šiltoje patalpoje, pavyzdžiui, šalia katilo.
Išsiplėtimo indo priežiūra ir slėgio reguliavimas
Bendrieji priežiūros principai
Išsiplėtimo indai reikalauja reguliarios priežiūros. Rekomenduojama periodiškai (pvz., kartą per metus) patikrinti oro slėgį inde ir, jei reikia, jį pakoreguoti pagal gamintojo nurodymus. Prieš atliekant bet kokias priežiūros / patikrinimo procedūras, atjunkite visus sistemos elektrinius įrengimus, patikrinkite sistemos slėgį ir temperatūrą. Cirkuliacinius siurblius reikia išjungti, o įrangą nuorinti. Inde esantį priešslėgį galima tikrinti tik tuomet, kai yra ištuštinta vandens sekcija, esanti išsiplėtimo inde.
Slėgio patikrinimo ir koregavimo eiga (pavyzdys su vandens tiekimo sistema)
Tuščiame inde oro slėgis oro kameroje turėtų būti 5-8 psi (0,35-0,55 bar). Kaip patikrinti ir reguliuoti slėgį:
- Uždarykite vandens tiekimo vožtuvą.
- Ištuštinkite indą atidarydami maišytuvą, kad vanduo bėgtų tol, kol nusustos.
- Patikrinkite, ar inde vis dar yra vandens. Jei bakas yra sunkus, vadinasi, reikia vėl užpildyti indą ir tęsti toliau nurodytus veiksmus. Jei bakas lengvas, tai reiškia, kad jis tuščias.
- Susiraskite oro vožtuvą. Naudodami dviračio padangų oro pompą per šį vožtuvą į baką įpumpuokite oro. Pumpuodami orą laikykite čiaupą atidarytą, kad iš indo būtų galima išstumti visą jame esantį vandenį.

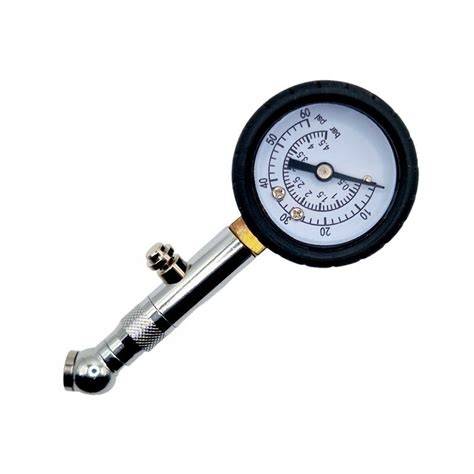

- Iš bako išleidę visą vandenį, oro slėgio matuokliu patikrinkite indo slėgį. Kai bakas tuščias, jame turėtų būti 5-8 psi (0,35-0,55 bar) slėgis.
Optimalus slėgis šildymo sistemose
Boilerio išsiplėtimo indo slėgis yra esminė sistemos veikimo dalis, užtikrinanti stabilų šildymo ar karšto vandens tiekimą. Optimalus slėgis šaltoje šildymo sistemoje turi būti nuo 1 bar iki 1,5 bar. Kai sistema pradeda šilti, slėgis gali pakilti iki 2 barų. Iš gamyklos išėjusiame inde slėgis dažniausiai būna 1,5 bar, ir nekeičiant priešslėgio jis gali tikti nebent 4-5 aukštų namui arba šildymo sistemai, kurioje palaikomas 1,7-1,9 bar slėgis.
Jūsų išsiplėtimo indo slėgis turi būti 0,2 ar 0,3 bar mažesnis negu kad vandens sistemoje esantis slėgis. Jei slėgis šildymo sistemoje turi būti didesnis, būtina didinti indo priešslėgį, kad jis būtų 0,2-0,3 bar mažesnis nei sistemos. Uždaroje šildymo sistemoje slėgis niekuomet nėra pastovus, nes kylant temperatūrai vandens tūris didėja, taip užpildydamas išsiplėtimo indo orinę dalį ir sukeldamas slėgį sistemoje, o aušdamas traukiasi ir slėgis sistemoje mažėja.
Slėgis sistemoje skaičiuojamas taip: matuojamas aukštis nuo katilinės grindų iki aukščiausio radiatoriaus viršaus. Tarkim, jei katilinė būtų rūsyje, o radiatorius 3-ame aukšte, tai apytikriai gautųsi 12 metrų + pridedama 20%, tai yra dar 2,4 m ir gautume, kad statinis slėgis šildymo sistemoje yra apie 15 m arba 1,5 bar. Tai reiškia, kad slėgis oro kameroje turėtų būti 1,5 bar. Užkūrus katilą vandens plėtimosi dalis užims išsiplėtimo indo dalį ir slėgis išaugs. Jeigu jūsų namas nėra aukštas, oro kameros slėgį laikykite 1,0 bar, šaltos sistemos slėgį 1,0 bar, esant apsaugos vožtuvui - 1,5 bar. Apsaugos vožtuvas turi atitikti gamyklos, gaminusios katilą, rekomendacijas.
Gedimų šalinimas

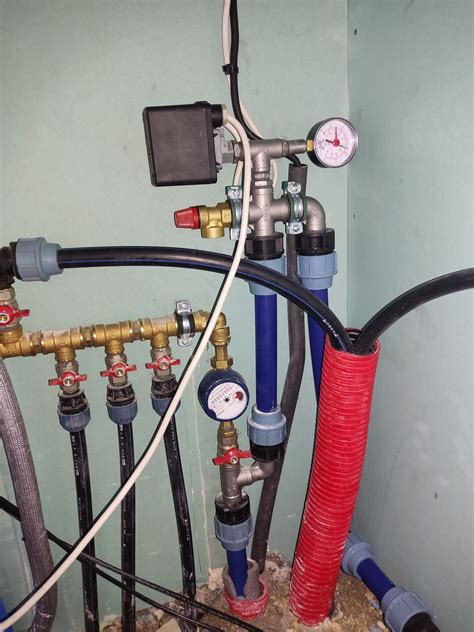

Kaip aptikti pratekėjimą
Net ir geriausių šildymo sistemų išsiplėtimo indai genda. Pirmiausiai nusausinkite visą išsiplėtimo indo korpusą sausu skuduru ir džiovintuvu. Apžiūrėkite, gal pamatysite atsivėrusią skylutę plika akimi. Jei nieko nerandate, drėgmę praleidžiančias vietas užtepkite skystu muilu ir stebėkite, iš kur atsiranda oro burbuliukai.
Remonto darbai ir atsargumo priemonės
Prieš pradedant bet kokius taisymo darbus, būtina išjungti šildymo sistemos elektros maitinimą. Išjunkite visą elektros (arba dujų, jeigu naudojatės dujiniu šildymo katilu) tiekimą ir uždarykite vožtuvus, kuriais vanduo iš šildymo katilo paduodamas į išsiplėtimo indą.
Per nupylimo vožtuvą išleiskite vandenį iš išsiplėtimo bako, pajungto sodo vamzdžio pagalba. Jeigu indas prie sistemos yra prijungtas tiesiogiai, be pajungimo mazgo išsiplėtimo indui, t.y. išardomos jungties su drenažu, tada teks nudrenuoti vandenį iš sistemos bei indo ir atjungti jį mechaniškai nuo sistemos.
Nuimkite vamzdį, vedantį iš šildymo katilo į cirkuliacinį siurblį. Išmontuokite cirkuliacinį siurblį iš sistemos ir pakeiskite tarpines. Papildomam sandarumui užtikrinti naudokite teflono juostą. Apvyniokite sriegines jungtis, sutvirtinkite jas dviem veržliarakčiais. Tokiu pat būdu pakeiskite ir įtekamojo vamzdžio izoliaciją.
Slėgio reduktorius gali būti pakeistas uždarant vandens įvado sklendę ir išimant slėgio vožtuvą iš sistemos. Visuomet naudokitės dviem veržliarakčiais, norėdami vamzdžius sutvirtinti tinkamai. Jeigu pastebėjote pro vamzdžių jungtis pratekantį vandenį, tuomet geriausias būdas tai ištaisyti - pirmiausiai atlaisvinti vamzdžių jungtis, ir išvalyti visą išlašėjusį vandenį. Tuomet dar kruopščiau išvalykite jungtis nuo susidariusių apnašų ir pan. Varinėms jungtims valyti nenaudokite metalinių šveistukų, kadangi varis - tai minkštas metalas, kurį galima lengvai pažeisti.
Kai įsitikinsite, jog visus gedimus ir įtrūkimus pataisėte, galite vėl paleisti šildymo katilą ir išsiplėtimo indą atveriant tarp jų esantį vožtuvą. Tai padarę turėtumėte išgirsti į indą tekantį vandenį.
Išsiplėtimo indų tarnavimo laikas ir pasirinkimas
Atkreipkite dėmesį, kad išsiplėtimo indo tarnavimo laikas yra ribotas. Atsižvelkite į tai, kad jame laikomas kambario temperatūros vanduo ir jis nėra sterilus, todėl laikui bėgant gali tapti antrinio užteršimo šaltiniu. Vandenyje gali atsirasti nemalonus kvapas ar skonis.
Kaip pasirinkti tinkamą išsiplėtimo indą? Talpa priklauso nuo sistemos tūrio, darbinio slėgio ir temperatūrų. Dažniausiai jis montuojamas grįžtamojoje šildymo vamzdyno atšakoje, netoli katilo ar šilumos punkto, kur temperatūra žemesnė, o srautas ramesnis. Seną išsiplėtimo indą galima pakeisti nauju be sistemos keitimo, jei naujo indo darbinis slėgis ir talpa yra tinkami esamai sistemai.
