Šiuolaikiniai akumuliatorių įkrovikliai yra sudėtingi prietaisai, skirti efektyviam ir saugiam įvairių tipų akumuliatorių įkrovimui. Ypač aktualūs tampa automatiniai mikroprocesoriniai įkrovikliai, galintys dirbti tiek su 12V, tiek su 24V sistemomis. Tokie įrenginiai, kaip "Powermat PM-PM-30T", puikiai tinka tiek profesionaliems autoservisams, tiek namų ūkiui.
Šie modernūs įkrovikliai turi įtampos palaikymo funkciją, kuri yra labai svarbi akumuliatoriaus gyvavimo trukmei pratęsti. Įkraunant akumuliatorių žema srove, atstatoma jo tarnavimo trukmė, o pats akumuliatorius nuolat įkraunamas iki maksimalios įtampos vertės. Tai ypač svarbu, kai akumuliatorius ilgą laiką nenaudojamas arba yra linkęs į giliai išsikrovusius būklę.
Mikroprocesorinio įkrovimo technologija
Pažangi mikroprocesorinė įkrovimo technologija leidžia įkrauti akumuliatorius iki 3 kartų greičiau nei įprasti prietaisai. Šie įkrovikliai gali įkrauti net ir giliai išsikrovusius akumuliatorius, kurių likutinė įtampa yra nuo 0,5V. Tai užtikrina maksimalų efektyvumą ir greitį.
Tokie įkrovikliai veikia keliais etapais, užtikrinant optimalų įkrovimo procesą:
- Diagnostika: pirminis akumuliatoriaus būklės įvertinimas.
- Desulfurizavimas: atpažįstamas sulfatuotas akumuliatorius ir pradedamas jo atstatymas.
- Analizė: nuodugnesnė akumuliatoriaus būklės analizė.
- Tolygi įjungimas: palaipsniui didinama įkrovimo srovė.
- Pagrindinis įkrovimas: efektyvus akumuliatoriaus įkrovimas.
- Baigiamasis įkrovimas: paskutinis įkrovimo etapas, siekiant pilnos talpos.
- Analizė: galutinis akumuliatoriaus būklės patikrinimas.
- Pulsas: palaikomas optimalus įkrovimo lygis pulsuojančia srove.
Universalumas ir pritaikomumas
Universalus 12V ir 24V starterinių akumuliatorių (šlapių, AGM/EFB, ličio) įkroviklis idealiai tinka 40-230 Ah talpos akumuliatorių techninei priežiūrai ir maitinimo įkrovimui. Įkrovimo srovė gali siekti 15A (12V) arba 10A (24V). Tokie įkrovikliai tinka lengviesiems automobiliams ir furgonams, tačiau netinka motociklams.
Lankstus pritaikymas priklausomai nuo situacijos apima įvairių įkrovimo režimų pasirinkimą:
- 12V
- 24V
- Maitinimo šaltinis (supply)
- Atjungimas (desulfation)
- Šaltis (cold mode)
Taip pat galima pasirinkti įvairius akumuliatorių tipus:
- Drėgnas (wet)
- AGM
- EFB (paleidimas/sustabdymas)
- Ličio (lithium)
Saugumas ir papildomos funkcijos
Didžiausias saugumas užtikrinamas dėl apsaugos nuo perkrovos, atvirkštinio poliškumo, įtampos šuolių ir kitų galimų pavojų. Įkroviklis turi apsaugą nuo perkaitimo - aptikus perkaitimą, įkroviklis sumažins įkrovimo srovę ir netgi visiškai išsijungs.
Funkcija BOOST padeda užvesti variklį, jei akumuliatorius yra visiškai išsikrovęs. Tai ypač naudinga ekstremaliose situacijose, kai reikia greitai paleisti automobilį.
Techninės specifikacijos ir galimybės
Įkroviklis gali dirbti su 12V ir 24V akumuliatoriais, maksimali srovė siekia 30A, o rekomenduojama akumuliatoriaus talpa yra nuo 60 iki 250 Ah. Tokie parametrai leidžia efektyviai krauti didelės talpos akumuliatorius.
Pastotės akumuliatorių įkrovikliai. 1 dalis. Įkroviklio funkcijos ir komponentai
Senesnių įkroviklių niuansai ir modernizavimas
Nors kai kurie senesni įkrovikliai veikia kaip paprasti transformatoriai ir neturi "stabilizavimo" schemos, modernūs prietaisai yra kur kas sudėtingesni. Paprasti įtampos šaltiniai dažnai turi atvirkštinę charakteristiką, o tai gali sukelti problemas. Siekiant užtikrinti optimalią 13,8V įtampą, gali būti naudojamas LATR'as (laboratorinis transformatorius su reguliuojama išėjimo įtampa) arba 13,8V stabilizatorius. Taip pat galima naudoti nuosekliai prijungtą halogeninę lemputę, stebint, kad įtampa neviršytų 13,8V.
Senesniems įkrovikliams būdingas per didelis įšilimas ir galimybė netikėtai sugesti, net ir budinčio krovimo režimu. Tai gali sukelti akumuliatoriaus išsipūtimą ir rūgšties išsiliejimą. Dažnai tokie akumuliatoriai nebepriima krovimo srovės, nepriklausomai nuo įtampos. Todėl svarbu stebėti krovimo procesą ir įvertinti akumuliatoriaus nusidėvėjimo laipsnį.
Saugus 12V akumuliatoriaus įkroviklio naudojimas
12V akumuliatoriaus įkroviklio naudojimas yra būtinas, kad jūsų transporto priemonės akumuliatoriai, laisvalaikio baterijos ar kiti baterijomis maitinami įrenginiai būtų optimalios būklės. Prieš pradėdami įkrovimo procesą, visada nepamirškite imtis būtinų saugos priemonių. Įsitikinkite, kad dirbate gerai vėdinamoje vietoje ir dėvėkite apsauginius akinius bei pirštines.
Tinkamo įkroviklio pasirinkimas ir prijungimas
Norint užtikrinti efektyvų įkrovimą, labai svarbu pasirinkti tinkamą įkroviklį. Nustatykite tinkamus akumuliatorių tipus, su kuriais įkroviklis yra suderinamas. Tada suraskite akumuliatoriaus gnybtus, kurie paprastai pažymėti kaip teigiami (+) ir neigiami (-). Prieš prijungdami įkroviklį prie akumuliatoriaus, įsitikinkite, kad jis atjungtas nuo maitinimo šaltinio.
Įkrovimo parametrų nustatymas ir stebėjimas
Norėdami nustatyti tinkamus akumuliatoriaus įkrovimo parametrus, vadovaukitės gamintojo instrukcijomis. Nustatykite įkroviklį į tinkamą išėjimo įtampą, paprastai 12 V, ir pasirinkite tinkamą įkrovimo režimą, pvz., standartinį arba priežiūros režimą. Nustatę parametrus, įjunkite įkroviklį į elektros lizdą ir įjunkite. Turėtumėte stebėti įkroviklio ekraną arba indikatoriaus lemputes, kad įsitikintumėte, jog įkrovimas prasidėjo.
Perkrovimo prevencija ir priežiūra
Per didelis įkrovimas gali sugadinti akumuliatorių, todėl visiškai įkrovus akumuliatorių būtina atjungti įkroviklį. Kai kurie įkrovikliai gali turėti automatinio išsijungimo funkciją, o kitus reikia stebėti rankiniu būdu. Skirtingoms baterijoms reikalingas skirtingas įkrovimo laikas. Rekomenduojamą įkrovimo laiką skaitykite akumuliatoriaus gamintojo rekomendacijose arba įkroviklio instrukcijose. Reguliariai tikrinkite akumuliatorių ir įkroviklį, ar nėra pažeidimų ar susidėvėjimo požymių. Nuvalykite koroziją ar šiukšles nuo akumuliatoriaus gnybtų, taip pat įkroviklio gnybtų ir įsitikinkite, kad kabeliai yra geros būklės. 12 V akumuliatoriaus įkroviklio naudojimas yra nesudėtingas procesas, kai atliekate būtinus veiksmus ir atsargumo priemones. Pasirinkę tinkamą įkroviklį, jį tinkamai prijungę ir nustatę tinkamus įkrovimo parametrus, galite užtikrinti, kad jūsų baterijos išliks įkrautos ir geros būklės.
Akumuliatorių naudojimas saulės energijos sistemose
Turbūt kiekvienas, kas bent kartą susidūrė su saulės elektrinėmis, suprato vieną paprastą tiesą - saulė šviečia ne visada. Dieną gaminate elektrą, o vakare norisi pasižiūrėti filmą ar įkrauti telefoną. Čia ir prasideda visa magija su akumuliatoriais. Akumuliatorius leidžia sukaupti perteklinę energiją, kurią saulės baterijos pagamina saulėtomis dienomis, ir panaudoti ją tada, kai jums reikia. Tai ypač aktualu tiems, kas gyvena atokiau nuo miestų ar nori būti visiškai nepriklausomi nuo elektros tinklų.
Saulės energijos sistemos komponentai

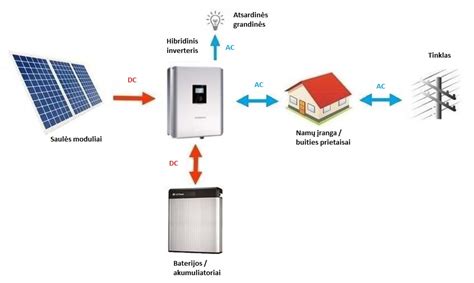

Prieš pradedant jungti laidus, reikia suprasti, kas iš viso sudaro tokią sistemą. Pirma, žinoma, pačios saulės baterijos - tai jūsų energijos šaltinis. Antra, akumuliatorius arba akumuliatorių bankas - energijos saugykla. Svarbiausias komponentas - tai įkrovimo reguliatorius, dar vadinamas įkrovos kontroleriu. Šis prietaisas kontroliuoja, kaip energija teka iš saulės baterijų į akumuliatorių. Be jo akumuliatorius gali būti perkrautas arba per giliai iškrautas, o tai labai sutrumpina jo tarnavimo laiką. Yra dviejų tipų reguliatoriai: PWM (impulsinės pločio moduliacijos) ir MPPT (maksimalios galios taško sekimo). Dar jums reikės inverterio, jei planuojate naudoti įprastus 220V prietaisus. Inverteris paverčia akumuliatoriuje saugomą nuolatinę srovę į kintamąją.
Jungimo schema ir principai
Dabar prie pačios schemos. Pagrindinis principas paprastas: saulės baterijos → įkrovimo reguliatorius → akumuliatorius → inverteris → jūsų prietaisai. Saulės baterijas galima jungti nuosekliai (plius prie minuso) arba lygiagrečiai (plius prie pliuso, minusas prie minuso). Nuoseklus jungimas didina įtampą, o lygiagretis - srovės stiprumą. Pavyzdžiui, jei turite dvi 12V 100W baterijas ir jas sujungiate nuosekliai, gausite 24V sistemą.
Kokią schemą rinktis? Tai priklauso nuo jūsų akumuliatoriaus įtampos ir įkrovimo reguliatoriaus tipo. Jei turite MPPT reguliatorių, galite drąsiai jungti baterijas nuosekliai ir gauti aukštesnę įtampą - reguliatorius viską suvaldys. Tarkime, kuriate paprastą 12V sistemą savo sodybai ar kemperiui. Turite dvi 100W saulės baterijas po 18V, vieną 12V 100Ah akumuliatorių ir PWM reguliatorių. Tokiu atveju geriausias variantas - sujungti saulės baterijas lygiagrečiai. Jungimo tvarka: pirmiausia prie įkrovimo reguliatoriaus prijunkite akumuliatorių - tai svarbu, nes daugelis reguliatorių nustato sistemos įtampą pagal pirmą prijungtą komponentą. Tik tada prijunkite saulės baterijas.
Laidų pasirinkimas ir nuostoliai
Viena iš dažniausių klaidų - per ploni laidai. Kai per ploną laidą teka didelė srovė, jis įkaista ir praranda dalį energijos. Tai ne tik neefektyvu, bet ir pavojinga. Bendras principas: kuo didesnė srovė ir kuo ilgesnis atstumas, tuo storesni laidai reikia. Tarp saulės baterijų ir reguliatoriaus, jei atstumas iki 5 metrų ir srovė iki 10A, pakanka 2.5mm² laidų. Nepamirškite, kad nuostoliai laido varžoje yra proporcingi atstumo kvadratui. Kitaip tariant, padvigubinus atstumą, nuostoliai išauga keturis kartus.
Akumuliatorių tipai ir įkrovimo parametrai
Ne visi akumuliatoriai vienodi. Seniausi ir pigiausi - švino rūgštiniai akumuliatoriai. Jie sunkūs, užima daug vietos ir tarnauja 3-5 metus, bet kainuoja mažiausiai. Šiuolaikinė alternatyva - ličio geležies fosfato (LiFePO4) akumuliatoriai. Jie brangesni, bet tarnauja 10-15 metų, yra daug lengvesni ir gali būti iškraunami giliau be žalos. Svarbu žinoti, kad skirtingiems akumuliatoriams reikia skirtingų įkrovimo parametrų. Švino rūgštiniams reikia apie 14.4V įkrovimo įtampos 12V sistemoje, o LiFePO4 - apie 14.6V.
Dažniausios klaidos ir apsaugos priemonės
Per daugelį metų matau vis tas pačias klaidas. Pirmoji - žmonės perka per mažą akumuliatorių. Apskaičiuokite, kiek energijos sunaudojate per parą, ir pridėkite bent 30% atsargos. Antroji klaida - netinkamai parinktas įkrovimo reguliatorius. Reguliatoriaus galia turi būti bent 20% didesnė už saulės baterijų galią. Jei turite 600W saulės baterijų, reikia bent 50A reguliatoriaus 12V sistemai (600W / 12V = 50A). Trečioji - prasta ventiliacija. Švino rūgštiniai akumuliatoriai išskiria vandenilį, kuris yra sprogus. LiFePO4 taip pat reikia vėdinimo, nes jie gali įkaisti. Ketvirta - žmonės pamiršta apsaugas. Kiekviename grandinės taške turėtų būti saugiklis ar automatinis jungiklis. Tarp saulės baterijų ir reguliatoriaus, tarp reguliatoriaus ir akumuliatoriaus, tarp akumuliatoriaus ir inverterio.
Sistemos stebėjimas ir priežiūra
Kai viskas sujungta ir veikia, nesėdėkite sudėjęs rankų. Sistema reikalauja stebėjimo. Reguliariai tikrinkite laidų jungtis - ar neatsijungė, ar neoksiduotos. Ypač svarbu tikrinti jungtis, kuriose teka didelė srovė. Oksiduota jungtis kuria varžą, o tai reiškia šilumą ir energijos nuostolius. Švino rūgštiniams akumuliatoriams tikrinkite skysčio lygį (jei tai ne hermetinis tipas) ir kartais išlyginkite - tai reiškia visiškai įkrauti ir palaikyti aukštą įtampą kelias valandas.
Teisingai sujungta saulės baterijų sistema su akumuliatoriais - tai nuostabus jausmas. Matote, kaip saulėtą dieną akumuliatorius kraunasi, vakare naudojate tą energiją, o rytą viskas prasideda iš naujo. Pradėti gali atrodyti sudėtinga, bet iš tikrųjų pagrindai paprasti. Svarbu suprasti kelis principus: tinkamas komponentų parinkimas pagal jūsų poreikius, teisinga jungimo tvarka, pakankamai stori laidai ir geros apsaugos. Nepamirškite, kad sistema gali augti. Pradėjote nuo vieno akumuliatoriaus ir dviejų saulės baterijų? Puiku. Vėliau galite pridėti daugiau. Tai vienas iš saulės energetikos privalumų - moduliškumas. Svarbiausias patarimas - nebijokite eksperimentuoti, bet visada laikykitės saugos taisyklių. Elektra neatleidi, ypač kai dirbi su didelėmis srovėmis ir akumuliatoriais. Jei kyla abejonių, geriau pasikonsultuoti su specialistu nei spėlioti.
Akumuliatoriaus atjungiklis 12V/24V
Akumuliatoriaus atjungtuvas S24 su raudona rankenėle, skirtas 12V/24V sistemoms, yra svarbi saugumo priemonė. Jo darbinė srovė siekia 200 A, o leidžiama darbo temperatūra yra nuo -40°C iki +80°C. Matmenys: ilgis/plotis/aukštis: 80/68/105mm. Šio atjungtuvo gyvavimo trukmė yra 100 000 ĮJUNGTA/IŠJUNGTA ciklų. Skylės plotas: 48mm. Skersmuo: 68mm. Tvirtinimo angos: 6mm. Atstumas tarp montavimo angų: 45 mm. Bendras aukštis: 100mm. Srovių varžtų tipas: variniai, M12 skerspjūvio ir 1,5 mm sriegio žingsnio. Mygtukas montuojamas tiesiai prie konstrukcijos skylutėje fi48, korpusas baigiamas dviem variniais varžtais fi12. Naudojimas: lengvųjų automobilių, sunkvežimių, žemės ūkio ir statybinių mašinų, namelių, motorinių valčių elektros instaliacijose ir visur, kur reikia atjungti elektros tiekimą.
Kodo numeris: 15014189115128. Gamintojas: Kamar. Detalės numeris: S-24. Detalės kokybė (pagal GVO): P - kokybės, panašios į originalą, pakaitalas. Specifinė nuoroda: MPNS-24.
