Volkswagen Passat (ypač B6 modelis) pasižymi gana sudėtinga elektros instaliacija, todėl signalizacijos montavimas reikalauja tikslumo ir žinių apie automobilio valdymo blokus. Šiame straipsnyje apžvelgsime praktinius patarimus signalizacijos jungimui bei pateiksime detalų saugiklių ir relių blokų išdėstymą.
Signalizacijos montavimo niuansai
Planuojant montuoti signalizaciją, pavyzdžiui, EAGLEMASTER CL-7500 ar CL-7000 modelius, svarbu atkreipti dėmesį į šiuos techninius aspektus:
- Durų atidarymo fiksavimas: Šis signalas dažniausiai imamas iš mėlyno/pilko laido, einančio į komforto bloką.
- Drėgmės pavojus: Montuojant būtina patikrinti vietą prie komforto bloko. Dažnai randamas didelis kiekis vandens, kuris pažeidžia laidų pynes ir patį komforto bloką.
- Valdymo tipas: Atminkite, kad dauguma VW Passat centrinių užraktų sistemų valdomos neigiamu impulsu (-). Venkite naudoti netinkamas schemas, kurios klaidingai nurodo teigiamo (+) poliarumo valdymą - tai gali sukelti trumpąjį jungimą.
- Laidų sujungimas: Jungiant signalizaciją, būtina identifikuoti laidus, einančius link spynos, ir laidus, einančius į durų modulį. Oranžinius laidus signalizacijos bloko instrukcijose reikia jungti pagal numatytą schemą, o geltoną bei geltoną/juodą laidus dažniausiai reikia sujungti tarpusavyje ir prijungti prie nuolatinio 12V maitinimo.
KAIP PAKEISTI PASSAT B7 DURŲ APDAILĄ 🪛🔧

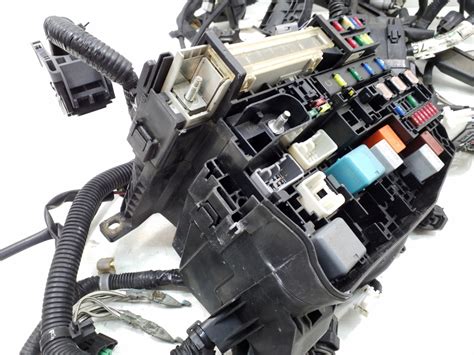

VW Passat B6 saugiklių ir relių blokai
Volkswagen Passat B6 (gamybos metai 2005-2010) elektros sistemos patikimumas tiesiogiai priklauso nuo saugiklių blokų būklės. Automobiliuose iki 2008 m. pagrindinis saugiklių blokas yra kairėje pusėje, po prietaisų skydeliu. Nuo 2008 m. saugiklių blokai perkelti po prietaisų skydeliu vairuotojo pusėje.
Pagrindinio saugiklių bloko schema (kairėje)
| Saugiklis | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 110A | Diagnostikos jungtis |
| 7 | 5A | Prietaisų skydelio valdymo blokas |
| 17 | 10A | Signalizacijos sirena, lietaus/šviesos jutiklis |
| 32 | 30A | Galinio lango šildymas |
| 41 | 15A/20A | Cigarečių žiebtuvėlis (nuo 2006 m.) |
Papildomai, Passat B6 turi relės laikiklį prie borto tinklo valdymo bloko, kuriame rasite tokias svarbias reles kaip galinio lango šildymo relę (53) ar dvigubo garso signalo relę (449).
Svarbūs saugikliai specifinėms funkcijoms
Be pagrindinio bloko, automobilyje yra papildomi saugikliai, skirti sudėtingesnėms sistemoms:
- 25A: Elektromechaninis stovėjimo stabdžio valdymo blokas, ABS.
- 35A: Parkavimo asistento valdymo blokas.
- 45A: Prisitaikantis pastovaus greičio palaikymo (ACC) valdymo blokas.
- 10A: Kuro siurblio valdymo blokas.
Suprasti šių blokų išdėstymą yra būtina norint saugiai atlikti bet kokius elektros sistemos modifikavimo darbus, įskaitant signalizacijos montavimą.
