Volvo XC90, kaip ir bet kuris kitas visureigis su visais varančiaisiais ratais, turi sudėtingą transmisijos sistemą, kurios svarbios dalys yra galinis reduktorius ir sukimo momentą paskirstančios movos - viskozinė arba Haldex. Šie mazgai atsakingi už galios perdavimą iš transmisijos į galinius ratus ir užtikrina optimalų sukibimą su kelio danga įvairiomis sąlygomis. Tinkama priežiūra ir savalaikis gedimų šalinimas yra būtini siekiant užtikrinti sklandų ir patikimą automobilio veikimą.
Šiame straipsnyje išsamiai aptarsime Volvo XC90 viskozinės movos ir galinio reduktoriaus sandarą, veikimo principus, priežiūros ypatumus, dažniausius gedimus ir jų šalinimo būdus. Taip pat apžvelgsime Haldex sistemos funkcijas ir priežiūrą, kurią naudoja naujesni Volvo XC90 ir kiti AWD modeliai, atsižvelgiant į skirtingus eksploatavimo scenarijus ir vartotojų poreikius.
Viskozinė Mova: Veikimo Principas ir Sandara
Ankstyvesniuose Volvo AWD modeliuose, įskaitant kai kuriuos XC90, buvo naudojama viskozinė mova, sumontuota ant kardaninio veleno prie galinio reduktoriaus. Ji yra sudaryta iš eilės metalinių diskų, patalpintų didelės klampos silikoniniame tepale. Viskozinės movos veikimas pagrįstas būtent šio didelės klampos skysčio (silikono) perduodamu sukimo momentu.
Kaip veikia viskozinė mova?
Kuo greičiau sukasi pirminis velenas, tuo klampesnis tampa silikoninis tepalas, taip perduodamas sukimo momentą išeinančiam velenui. Mova neperduoda jokio sukimo momento galiniams ratams tol, kol situacija to nereikalauja. Tačiau, atsiradus greičio skirtumui tarp priekinių ir galinių ratų (pvz., priekiniams ratams praradus sukibimą), silikoninis tepalas pradeda sukti diskus, sujungtus su galinių ratų pavara. Tokiu būdu galia perduodama galiniams ratams.
Netgi, jei priekiniai ratai praranda sukibimą su kelio danga, galia perduodama galiniams ratams, taip išlaikant tolygų judėjimą. Ši sistema gali paskirstyti galią nuo 95% priekiniams / 5% galiniams iki 50% priekiniams / 50% galiniams ratams.
Normaliomis važiavimo sąlygomis sausu asfaltu tik maža dalis galios yra perduodama galiniams ratams viskozinės movos pagalba. Tačiau ir mažiausias skirtumas tarp priekinių ir galinių ratų greičio iššaukia didesnį galios perdavimą galiniams ratams, kad būtų užtikrinta trauka.
Trumpas klampiųjų jungčių kursas.
Laisvo Riedėjimo Mechanizmas Viskozinėje Movoje
Volvo AWD sistemos viskozinė mova turi laisvo riedėjimo mechanizmą, kuris atjungia galinių ratų pavarą stabdymo metu. Kai nuspaudžiamas stabdžio pedalas, laisvo riedėjimo įrenginys atjungia galinių ratų pavarą, kad būtų užtikrintas stabdymo stabilumas.
Laisvo riedėjimo mechanizmo sandara ir funkcija
Laisvo riedėjimo mechanizmas yra sujungtas su viskozine mova ir turi įeinantį bei išeinantį velenus. Šie velenai gali susijungti per laisvo riedėjimo mechanizmą ir per išcentrinių ritinėlių „užrakto“ mechanizmą. Išcentrinio „užrakto“ mechanizmas yra laisvo riedėjimo mechanizmo viduje.
- Stabdymo metu galiniai ratai gali suktis greičiau už priekinius. Šiuo atveju laisvo riedėjimo mechanizmas „sukamas“ atvirkštine tvarka - iš išeinančio veleno pusės. Galia tokia tvarka neperduodama, nes laisvo riedėjimo mechanizmas „atsilaisvina“.
- Važiuojant atbuline eiga, laisvo riedėjimo mechanizmo pirminis velenas sukamas į priešingą pusę. Laisvo riedėjimo mechanizmas yra „atsipalaidavęs“ ir negali perduoti sukimo momento.
- Esant mažam greičiui, maži rutuliniai guoliai yra išstumti iš griovelių ir susijungia su išdrožomis pirminiame velene. Galia dabar yra perduodama per šešis rutulinius guoliukus. Didėjant greičiui, išcentriniai svareliai yra išstumiami išorėn. Pasiekus ~50 km/h, išcentriniai svareliai išplečia spyruokle suveržtą apkabą ir rutuliukų laikiklį.
Viskozinės movos veikimo testas
Šis testas leidžia manyti, kad viskozinė mova veikia:
- Pakelkite automobilį keltuvu, kad ratai nesiektų žemės.
- Įjunkite pavarą ir pradėkite „važiuoti“.
- Rankiniu stabdžiu lengvai pristabdykite galinius ratus.
Taip pat galima atlikti testą su atbuline eiga:
- Pridenkite ratus, kad besisukantys ratai neišmestų akmenukų ir nesužeistų, arba išrinkite akmenukus iš protektoriaus.
- Užveskite automobilį, įjunkite atbulinę pavarą ir didinkite greitį tolygiai iki 50 km/h.
- Nuspauskite sankabos pedalą (mechaninė transmisija) arba atleiskite akceleratoriaus pedalą (automatinei transmisijai).
- Leiskite, kad ratų greitis kristų palaipsniui.
Pastaba! Aukščiau nurodytas testas leidžia tik *manyti*, kad viskozinė mova veikia. Detaliai diagnostikai rekomenduojama kreiptis į specialistus.

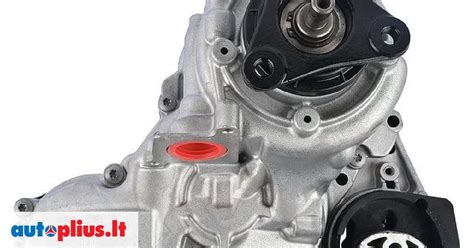

Galinio Reduktoriaus ir Diferencialo Ypatumai
Galinio reduktoriaus, dar vadinamo diferencialu, poveikis traukai yra analogiškas ABS poveikiui stabdymui - jis pagerina automobilio valdymą ir nuspėjamumą. Tai mechaninis įrenginys, esantis automobilio gale. Jo pagrindinė funkcija - paskirstyti sukimo momentą tarp galinių ratų ir leisti jiems suktis skirtingu greičiu.
Kas yra galinis reduktorius ir kam jis skirtas?
Tai ypač svarbu posūkiuose, kai vidinis ratas turi įveikti trumpesnį atstumą nei išorinis ratas. Be diferencialo, automobilis negalėtų sklandžiai posūkiuoti, o padangos greitai dėvėtųsi. Volvo XC90 atveju, galinis reduktorius yra integruotas į visų varančiųjų ratų sistemą, užtikrinančią optimalų sukibimą su kelio danga įvairiomis sąlygomis.
Pagrindinės reduktoriaus funkcijos
- Sukimo momento paskirstymas: Paskirsto sukimo momentą tarp galinių ratų, užtikrinant efektyvų galios perdavimą.
- Sūkių skirtumo kompensavimas: Leidžia galiniams ratams suktis skirtingu greičiu posūkiuose, pagerinant valdymą.
- Perdavimo skaičiaus keitimas: Sumažina sūkius ir padidina sukimo momentą, perduodamą į ratus.
Pagrindiniai reduktoriaus komponentai
Volvo XC90 galinis reduktorius susideda iš kelių pagrindinių komponentų:
- Korpusas: Apsaugo vidinius komponentus nuo aplinkos poveikio ir suteikia tvirtumo.
- Diferencialo mechanizmas: Užtikrina skirtingą ratų sukimosi greitį (satelitų ir pusiau ašių krumpliaračiai).
- Pagrindinė pavara: Sumažina sūkių skaičių ir padidina sukimo momentą, perduodamą į diferencialą (kūginio ir cilindrinio krumpliaračiai).
- Guoliai: Leidžia komponentams suktis su minimalia trintimi.
- Riebokšliai: Užtikrina sandarumą ir apsaugo nuo tepalo nutekėjimo.
Volvo XC90 Galinio Reduktoriaus Priežiūra ir Dažniausi Gedimai
Tinkama galinio reduktoriaus priežiūra yra gyvybiškai svarbi norint išvengti brangių remontų ir užtikrinti ilgą jo tarnavimo laiką.
Tinkama priežiūra
Pagrindiniai priežiūros aspektai yra tepalo lygio ir kokybės patikrinimas, tepalo keitimas pagal gamintojo rekomendacijas, vizualinė apžiūra dėl nutekėjimų ir pašalinių garsų. Volvo rekomenduoja keisti galinio reduktoriaus tepalą kas 60 000 - 80 000 kilometrų arba kas 3-4 metus, priklausomai nuo eksploatavimo sąlygų. Jei automobilis dažnai naudojamas sunkiomis sąlygomis, pavyzdžiui, tempiant priekabą ar važiuojant bekele, tepalą reikėtų keisti dažniau.
Priežiūros patarimai
- Reguliarus tepalo lygio patikrinimas: Užtikrinkite, kad tepalo lygis atitiktų gamintojo rekomendacijas.
- Tepalo keitimas: Keiskite tepalą kas 60 000 - 80 000 km arba dažniau, jei automobilis eksploatuojamas sunkiomis sąlygomis.
- Vizualinė apžiūra: Reguliariai apžiūrėkite reduktorių dėl nutekėjimų ir pašalinių garsų.
- Tepalo kokybės patikrinimas: Stebėkite tepalo spalvą ir konsistenciją. Jei tepalas atrodo purvinas ar drumstas, jį reikia pakeisti.
Dažniausi gedimai ir jų priežastys
Nepaisant patikimos konstrukcijos, Volvo XC90 galinis reduktorius gali sugesti dėl įvairių priežasčių. Dažniausi gedimai yra tepalo nutekėjimas, guolių susidėvėjimas, krumpliaračių pažeidimai ir vibracija.
Gedimų priežastys ir simptomai
- Tepalo nutekėjimas:
- Priežastys: Susidėvėję riebokšliai, pažeistas korpusas.
- Simptomai: Tepalo dėmės po automobiliu, sumažėjęs tepalo lygis, padidėjęs triukšmas.
- Guolių susidėvėjimas:
- Priežastys: Netinkamas tepalas, per didelės apkrovos, natūralus nusidėvėjimas.
- Simptomai: Pašalinis ūžesys, vibracija, padidėjęs triukšmas važiuojant.
- Krumpliaračių pažeidimai:
- Priežastys: Smūgiai, netinkamas naudojimas, tepalo trūkumas.
- Simptomai: Stiprus triukšmas, vibracija, sunkumai važiuojant.
- Vibracija:
- Priežastys: Nesubalansuotas kardaninis velenas, pažeisti reduktoriaus tvirtinimo elementai.
- Simptomai: Vibracija važiuojant, ypač didesniu greičiu.
Gedimų šalinimo būdai
Gedimų šalinimo būdai priklauso nuo gedimo pobūdžio ir sudėtingumo. Smulkius gedimus, pavyzdžiui, tepalo nutekėjimą dėl susidėvėjusių riebokšlių, galima pašalinti pakeitus riebokšlius. Guolių susidėvėjimo atveju reikia pakeisti guolius. Krumpliaračių pažeidimai dažnai reikalauja viso reduktoriaus remonto arba pakeitimo. Vibracijos atveju reikia patikrinti ir subalansuoti kardaninį veleną bei patikrinti reduktoriaus tvirtinimo elementus.
Svarbu pažymėti, kad sudėtingus remonto darbus geriausia patikėti kvalifikuotiems mechanikams, turintiems patirties su Volvo automobiliais.
Remonto darbų etapai
- Diagnostika: Nustatyti gedimo priežastį.
- Komponentų patikrinimas: Apžiūrėti reduktoriaus komponentus dėl pažeidimų.
- Remontas arba pakeitimas: Pakeisti susidėvėjusius arba pažeistus komponentus.
- Surinkimas: Surinkti reduktorių pagal gamintojo specifikacijas.
- Testavimas: Patikrinti reduktoriaus veikimą po remonto.
Tepalo parinkimas ir keitimas
Tinkamo tepalo parinkimas yra labai svarbus galinio reduktoriaus ilgaamžiškumui. Volvo rekomenduoja naudoti specialų tepalą, atitinkantį gamintojo specifikacijas. Tepalas turi užtikrinti tinkamą tepimą, apsaugą nuo korozijos ir oksidacijos, bei atlaikyti aukštas temperatūras ir apkrovas. Svarbu laikytis gamintojo nurodymų dėl tepalo kiekio ir keitimo intervalų.
Tepalo keitimo procedūra
- Paruošimas: Paruoškite reikiamus įrankius, tepalą ir talpą senam tepalui surinkti.
- Senojo tepalo išleidimas: Atjunkite išleidimo kamštį ir išleiskite seną tepalą.
- Reduktoriaus išvalymas: Išvalykite reduktoriaus vidų nuo nuosėdų ir nešvarumų.
- Naujo tepalo įpylimas: Įpilkite naują tepalą iki reikiamo lygio per pildymo angą.
- Lygio patikrinimas: Patikrinkite tepalo lygį pagal gamintojo rekomendacijas.
- Sandarinimas: Užveržkite išleidimo ir pildymo kamščius.

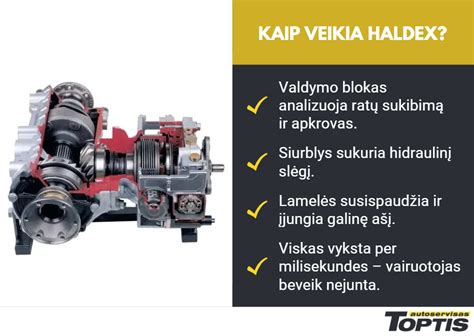

Haldex Movos Sistema: Modernus AWD Sprendimas
Jei jūsų transporto priemonė varoma keturiais ratais, greičiausiai ratai yra varomi per Haldex movą, esančią greta diferencialo, priklausomai nuo jūsų tikslaus transporto priemonės modelio. Haldex movą sukūrė Švedijos bendrovė „Haldex Traction“. Trumpai tariant, sankabos veikimo principą galima apibūdinti kaip sukimo momento perdavimą naudojant hidrauliškai suspaudžiamą sankabos paketą.
Automobiliai su Haldex sistema
Haldex naudojama daugelyje keturiais ratais varomų automobilių. Per daugelį metų Haldex mova buvo naudojama daugelyje automobilių markių ir modelių. Haldex mova turi penkias skirtingas kartas.
Volvo markės automobiliai su Haldex
- Volvo S40 AWD
- Volvo V40 Cross Country AWD
- Volvo V50 AWD
- Volvo S60 AWD
- Volvo V60 AWD
- Volvo V60 Polestar
- Volvo S60R AWD (Antros Kartos 2004-2005, Trečios Kartos 2006-2007)
- Volvo XC60 AWD (Haldex Ketvirtos kartos)
- Volvo V70 AWD (Trečios Kartos 2008-2009, Ketvirtos kartos 2010-2012, Penktos Kartos nuo 2013 -)
- Volvo V70R AWD (Antros Kartos 2004-2005, Trečios Kartos 2006-2007)
- Volvo XC70 (Antros Kartos 2003-2005, Trečios Kartos 2006+)
- Volvo S80 AWD
- Volvo XC90 AWD (Antros Kartos <2005, Trečios Kartos 2006+)
Kiti gamintojai, naudojantys Haldex sistemą
Haldex sistemos taip pat integruotos į daugelį kitų populiarių modelių, tokių kaip:
- Volkswagen grupės automobiliai: Audi A3 quattro, S3, RS3, Q3, TT quattro; SEAT Leon 4, Altea Freetrack 4, Alhambra 4; Škoda Octavia 4×4, Superb 4×4, Yeti 4×4, Kodiaq 4×4, Karoq 4×4; VW Golf R, Bora 4motion, New Beetle RSi, Passat 4motion B6 Platform, CC 4motion, Sharan 4motion, Tiguan, Golf IV 4motion, Multivan 4motion, Caddy 4motion, Transporter 4motion.
- Kiti gamintojai: Lamborghini Aventador LP 700-4; Bugatti Chiron; Ford Mondeo (US: Ford Fusion), Freestyle, Kuga; Mercury Montego; Land Rover Freelander 2/LR2, Discovery Sport, Range Rover Evoque; Saab 9-3 Turbo X, 9-3 Aero XWD, 9-3X, 9-5 Turbo6, 9-5 Aero, 9-4X XWD; Opel Insignia (US) Buick Regal, Buick Lacrosse; Cadillac SRX.
Sąraše tik populiariausi keturiais ratais varomų automobilių modeliai, todėl norėdami pasitikslinti, ar jūsų automobilyje sumontuota Haldex sistema, pasitikrinkite gamintojo informaciją arba susisiekite su autoservisu.
Kodėl reikia keisti Haldex alyvą?
Kaip ir bet kuri kita jūsų transporto priemonės sudedamoji dalis, Haldex mova reikalauja įprastos priežiūros, kuri dažnai ignoruojama. Skirtingai nuo diferencialinės alyvos, kuri tepa, Haldex alyva yra labai specifinė ir skatina trintį tarp kelių plokščių sankabos sąrankos paviršių. Dėl šios trinties alyvoje kaupiasi trinties medžiagos dalelės. Jūsų keturių ratų pavaros sistema sukurta specialiai važiuoti su šia alyva ir, svarbiausia, ji negali veikti be tepimo.
Haldex siurblys užtikrina alyvos slėgį, kuris prireikus padeda sankaboms suaktyvinti galinių ratų pavarą. Jei filtras ar alyvos filtras užsikemša, alyva gali tapti nešvari ir neveiksminga. Nešvari alyva gali perkaitinti movą arba sudeginti sankabą. Tai taip pat gali sudeginti Haldex siurblį ir taip prarasite galinę pavarą, o galiausiai gedimas taps esminis. Siekiant išvengti blogiausio scenarijaus, rekomenduojama laikytis gamintojų bei serviso rekomendacijų. Haldex remontas turi būti atliekamas priėjus laikui.
Trumpas klampiųjų jungčių kursas.
Haldex alyva: tinkamo pasirinkimo svarba
Alyva alyvai nelygu, ir tai yra 100 proc. tiesa kalbant apie Haldex sistemą. Tad trumpas atsakymas - ne, negalima Haldex sistemai naudoti ne Haldex alyvos. Idealiu atveju visada turėtumėte naudoti tik jūsų automobiliui skirtą originalią Haldex alyvą. Haldex alyva yra ne tepimo alyva, ji skirta skatinti sankabos plokščių trintį, o naudojant bet kokią kitą alyvą gali būti prarasta galimybė naudotis galiniais varomais ratais, jūsų automobilis tiesiog virstų priekiniais ratais varomu. Trumpiau tariant, sulauktumėte nemalonaus gedimo.
Haldex sistemos aptarnavimo dažnumas
Norint pasiekti geriausių rezultatų, Haldex alyvos keitimas bei sistemos aptarnavimas turėtų būti atliekamas kas 32 000 km. Tačiau tai gali skirtis priklausomai nuo jūsų automobilio modelio ir amžiaus. Transporto priemonėms be filtro tai gali reikšti, kad Haldex remontas ir aptarnavimas turi būti atliekamas kas 16 000 km.
Nors alyvos keitimas atrodo kaip paprasta užduotis, geriau ją patikėti savo srities specialistams. Kadangi Haldex sistema yra gana sudėtinga - naudojama speciali alyva, automobiliui tenka didelės apkrovos ir laikui bėgant susidaro trinties dalelės alyvoje (šiukšlės), būtina reguliariai atlikti techninę priežiūrą, kad automobilis būtų eksploatuojamas tik geriausiomis sąlygomis.
Profesionalus Haldex sistemos remontas: atliekami darbai
Haldex remontas ir aptarnavimo procedūra apima visos senos alyvos pašalinimą iš Haldex sistemos prieš visiškai pašalinant siurblį ir filtrą. Šie agregatai kruopščiai valomi, kad būtų pašalinti visi surinkti nešvarumai, prieš vėl juos sumontuojant ant automobilio su visiškai naujais oficialiais sandarikliais ir varžtais.
Bendrosios Priežiūros ir Prevencijos Priemonės
Norint išvengti galinio reduktoriaus ir AWD sistemos gedimų, rekomenduojama laikytis kelių prevencinių priemonių.
Prevencijos patarimai
- Padangų svarba: Visada važinėkite su identiško modelio, dydžio, protektoriaus rašto padangomis. Niekada nevažinėkite su skirtingomis padangomis, išskyrus atvejus, kai naudojamas avarinis atsarginis ratas. Aukščiau nurodytų rekomendacijų nesilaikymas gali privesti prie skirtingų ratų skersmens ant priekinės ir galinės ašių, o tai ypač žalinga AWD sistemoms. Avarinis atsarginis ratas skirtas naudoti tik avariniu atveju įveikti trumpą atstumą mažu greičiu.
- Sniego grandinės: Ant AWD automobilių sniego grandinės gali būti montuojamos TIK ant priekinių ratų.
- Venkite staigių startų ir stabdymų: Tai sumažina apkrovą reduktoriui ir movai.
- Reguliarus patikrinimas: Reguliariai tikrinkite tepalo lygį ir kokybę.
- Laikykitės keitimo intervalų: Keiskite tepalą pagal gamintojo rekomendacijas.
- Atsargumas bekelėje: Venkite smūgių į reduktorių ir kitus transmisijos komponentus.
- Ankstyvas gedimų nustatymas: Nedelsdami kreipkitės į specialistus, jei pastebėjote pašalinius garsus ar vibraciją.
Alternatyvūs sprendimai ir papildomi patarimai
Be pagrindinės priežiūros, yra ir alternatyvių sprendimų, kurie gali padėti prailginti galinio reduktoriaus ir movos tarnavimo laiką:
- Priedai į tepalą: Naudokite tik patikrintus ir gamintojo rekomenduojamus priedus, kurie sumažina trintį ir apsaugo nuo nusidėvėjimo. Tačiau prieš naudojant bet kokius priedus, būtina pasikonsultuoti su specialistais.
- Vairavimo stilius: Vairuokite ramiai ir tolygiai, kad sumažintumėte apkrovą reduktoriui ir kitoms transmisijos dalims.
- Aušinimo sistema: Jei planuojate dažnai važinėti bekele ar tempti priekabą, apsvarstykite galimybę įdiegti papildomą reduktoriaus aušinimo sistemą.
- Reguliari diagnostika: Atlikite reguliarią automobilio diagnostiką, kad anksti nustatytumėte galimus gedimus.
