Volvo XC70 Rankinio Stabdžio Kaladėlių Keitimo Instrukcija

Įvadas: Rankinio Stabdžio Svarba ir Veikimas

Rankinis stabdys, dar žinomas kaip stovėjimo stabdys, yra svarbi automobilio saugos sistemos dalis, skirta užtikrinti, kad automobilis nejudėtų stovėjimo metu. Jis atlieka gyvybiškai svarbią funkciją - užtikrina automobilio stabilumą stovint, ypač ant nuolydžio, ir gali būti naudojamas kaip atsarginė priemonė, jei pagrindinė stabdžių sistema sugenda. Laikui bėgant, net ir patikimiausiuose automobiliuose, tokiuose kaip Volvo XC70, gali atsirasti problemų su rankiniu stabdžiu.

Šiame straipsnyje išsamiai aptarsime galimas problemas, remonto būdus ir priežiūros patarimus, skirtus Volvo XC70 rankiniam stabdžiui, ypatingą dėmesį skirdami rankinio stabdžio kaladėlių keitimui ir reguliavimui.

Rankinio Stabdžio Veikimo Principai ir Tipai Volvo XC70

Prieš gilinantis į konkrečias problemas, svarbu suprasti, kaip veikia rankinis stabdys ir kokie jo tipai gali būti naudojami Volvo XC70 automobiliuose. XC70 modeliuose gali būti naudojami tiek mechaniniai, tiek elektriniai rankiniai stabdžiai, priklausomai nuo pagaminimo metų ir komplektacijos.

Mechaninis Rankinis Stabdys

Mechaninis rankinis stabdys veikia naudojant trosus, kurie jungia svirtį (arba pedalą) salone su galiniais stabdžių mechanizmais. Patraukus svirtį (arba paspaudus pedalą), trosai įtempia ir aktyvuoja stabdžių kaladėles arba trinkeles, blokuodami ratus. Atleidus svirtį (arba pedalą), trosai atsipalaiduoja, ir ratai gali laisvai suktis.

Elektrinis Rankinis Stabdys (EPB)

Elektrinis rankinis stabdys (EPB) naudoja elektros variklį, kad įtemptų stabdžių trosus arba tiesiogiai aktyvuotų stabdžių suportus. EPB valdomas mygtuku arba jungikliu salone. Paspaudus mygtuką, valdymo blokas siunčia signalą varikliui, kuris įjungia stabdžius. EPB dažnai turi papildomų funkcijų, tokių kaip automatinis atleidimas pajudant iš vietos arba pagalba įkalnėje.

Dėl elektrinio stovėjimo stabdžio konstrukcijos galinius stabdžių antdėklus rekomenduojama pakeisti autoservise. Keičiant galines stabdžių kaladėles, reikia nuimti elektrinį rankinio stabdžio varikliuką, kad rankiniu būdu būtų galima įsukti suporto „diską“ prieš stūmokliuko įstumimą. Varikliukui paduodant įtampą su sukeistais poliais, pavyzdžiui, tiesiai nuo akumuliatoriaus, galima įsukti suporto „diską“ iki kol pradės suktis kartu su suporto stūmokliu.

Dažniausios Rankinio Stabdžio Problemos ir Diagnostika

Volvo XC70 savininkai gali susidurti su įvairiomis rankinio stabdžio problemomis, tiek mechaninėse, tiek elektrinėse sistemose.

Mechaninio Rankinio Stabdžio Problemos

• Užstrigę trosai: Trosai gali užstrigti dėl korozijos, nešvarumų arba pažeidimų.
• Nutrūkę trosai: Trosai gali nutrūkti dėl senėjimo, perkrovos arba korozijos, visiškai išjungdami rankinį stabdį.
• Susidėvėjusios stabdžių kaladėlės/trinkelės: Susidėvėjusios kaladėlės/trinkelės sumažina rankinio stabdžio efektyvumą.
• Netinkamas reguliavimas: Netinkamai sureguliuotas rankinis stabdys gali būti per silpnas arba per stiprus.
• Užstrigę stabdžių suportai: Stabdžių suportai gali užstrigti dėl korozijos arba nešvarumų.

Elektrinio Rankinio Stabdžio (EPB) Problemos

• Gedimai valdymo bloke: EPB valdymo blokas gali sugesti dėl elektros problemų, korozijos arba programinės įrangos klaidų.
• Gedimai variklyje: EPB variklis gali sugesti dėl perkrovos, senėjimo arba korozijos.
• Gedimai davikliuose: Sugedę davikliai gali sukelti EPB sistemos gedimus.
• Programinės įrangos problemos: EPB sistemos programinė įranga gali turėti klaidų arba reikalauti atnaujinimo.
• Atsipalaidavę arba pažeisti laidai: Elektros laidai, jungiantys EPB komponentus, gali atsipalaiduoti arba būti pažeisti.
• Žema akumuliatoriaus įtampa: Jei akumuliatoriaus įtampa per maža, stovėjimo stabdžio nei atleisti, nei įjungti negalima.

Diagnostikos Žingsniai

Norint nustatyti rankinio stabdžio problemą, reikia atlikti kruopščią diagnostiką.

Mechaninio Rankinio Stabdžio Diagnostika

• Patikrinkite trosus, ar nėra korozijos, pažeidimų arba užstrigimų.
• Patikrinkite stabdžių kaladėlių/trinkelių storį.
• Patikrinkite rankinio stabdžio reguliavimą.
• Patikrinkite, ar stabdžių suportai neįstrigę.

Elektrinio Rankinio Stabdžio (EPB) Diagnostika

• Naudokite diagnostikos įrangą, kad patikrintumėte, ar EPB sistemoje nėra klaidų.
• Patikrinkite EPB variklį, ar jis veikia tinkamai.
• Patikrinkite EPB daviklius, ar jie veikia tinkamai.
• Patikrinkite elektros laidus, ar jie neatsipalaidavę arba pažeisti.
• Atnaujinkite EPB sistemos programinę įrangą, jei reikia.

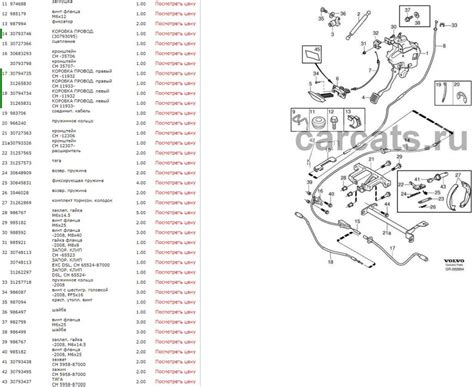

Volvo XC70 Rankinio Stabdžio Kaladėlių Keitimo Instrukcija

Ši procedūra apibūdina, kaip pakeisti rankinio stabdžio kaladėles Volvo XC70. Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į specialistus.

1. Nuimkite dangtį po centrinės konsolės rankos atrama. Atleiskite rankinio stabdžio reguliavimo varžtą (kiek įmanoma iki galo), kol atsilaisvins rankinio stabdžio trosas.
2. Nuimkite galinius ratus.
3. Atsukite abu stabdžių suporto varžtus ir išimkite stabdžių vamzdelį iš tvirtinimų. Nuimant kairės pusės suportą papildomai reikia atsukti varžtą, laikantį stabdžių vamzdelių trišakį. Nuimkite stabdžių suportą. Pakabinkite suportą taip, kad nebūtų pažeistos stabdžių žarnelės.
4. Atleiskite rankinio stabdžio reguliavimo varžtą tiek, kad nusiimtų stabdžių diskas. Reguliavimo varžtas pasiekiamas per reguliavimo skylę stabdžių diske, pasukus taip, kad skylė atsidurtų virš reguliavimo varžto tarp stabdžių kaladėlių.
5. Atsukite disko tvirtinimo smeigę ir pasižymėkite disko padėtį stebulės atžvilgiu, kad būtų lengviau atitaikyti diską surenkant. Nuimkite stabdžių diską.
6. Praplėskite stabdžių trinkeles ir nuimkite nuo stebulės.
7. Nuvalykite rūdis su peiliu ir plieniniu šepečiu.
8. Uždėkite stabdžių trinkeles ant stebulės ir uždėkite viršutinę spyruoklę. Įsitikinkite, kad reguliavimo varžtai susukti teisingai.
9. Sumontuokite stabdžių diską ant stebulės, kad žymės sutaptų. Prisukite tvirtinimo smeigę 8 Nm.
10. Prisukite stabdžių suportą su naujais varžtais. Įstatykite stabdžių vamzdelius į tvirtinimus. Prisukite stabdžių vamzdelių trišakį (tik kairėje pusėje).

Rankinio Stabdžio Reguliavimas po Kaladėlių Pakeitimo

Rankinio stabdžio reguliavimas yra svarbus priežiūros etapas, užtikrinantis efektyvų jo veikimą. Po kaladėlių pakeitimo atlikite šiuos reguliavimo veiksmus:

1. Užtraukus rankinį per porą dantų, pravažiuokite ne daugiau 400 metrų. Tai nuvalys rūdžių ir šiukšlių likučius nuo kaladėlių ir stabdžių būgnų.
2. Nuimkite abu galinius ratus. Tada atleiskite reguliavimo varžtą per 4-6 dantis sukant priešinga kryptimi.
3. Patikrinkite, ar nėra laisvumo rankinio stabdžio svirtyje. Prisukite reguliavimo varžtą tiek, kad rankinis stabdys pilnai laikytų, užtraukus rankeną per 2-8 dantis.
4. Įsitikinkite, kad stabdžių disko ir ratlankio paviršiai švarūs. Uždėkite ratus. Lengvai priveržkite.

Svarbu suprasti, kad netinkamai sureguliuotas rankinis stabdys gali sukelti nuolatinį stabdymą ir stabdžių perkaitimą. Tikslų reguliavimo procesą galite rasti automobilio techninės priežiūros vadove.

Elektrinio Stovėjimo Stabdžio Valdymas ir Ypatumai

Įjungiant elektra valdomą stovėjimo stabdį, gali pasigirsti silpnas elektrinio variklio ūžesys. Ūžesys gali būti girdimas ir stovėjimo stabdžių automatinės funkcijos tikrinimo metu.

Stovėjimo Stabdžio Įjungimas

Tvirtai nuspauskite stabdžių pedalą.

Nuspauskite stovėjimo stabdžio valdiklį. Pradeda mirksėti jungtinio prietaisų skydelio ženklas. Kai jis ima šviesti nuolat, rankinis stabdys būna įjungtas.

Atleiskite stabdžių pedalą ir patikrinkite, ar automobilis nerieda.

Pastačius automobilį, būtina visuomet įjungti pirmąją pavarą (mechaninė pavarų dėžė) arba pervesti pavarų svirtį į P padėtį (automatinė pavarų dėžė).

Jei stovėjimo stabdis įjungiamas automobiliui nejudant, jis veikia tik galinius ratus. Jei jis įjungiamas automobiliui judant, naudojami įprasti stabdžiai, t. y. stabdomi visi keturi ratai. Stabdymo funkcija pasikeičia į užpakalinių ratų, kai automobilis beveik sustoja.

Stovėjimo Stabdžio Išjungimas (Mechaninė Pavarų Dėžė)

Rankinis Atleidimas

Įkiškite nuotolinio valdymo pultelį į uždegimo jungiklį.

Tvirtai nuspauskite stabdžių pedalą.

Įjunkite stovėjimo stabdžio valdiklį. Stovėjimo stabdys atleidžiamas ir išsijungia jungtinio prietaisų skydelio ženklas.

Automatinis Atleidimas

Užveskite variklį.

Įjunkite pirmą arba atbulinę pavarą.

Šiek tiek atleiskite sankabą ir nuspauskite akceleratoriaus pedalą. Stovėjimo stabdys atleidžiamas ir išsijungia jungtinio prietaisų skydelio ženklas.

Stovėjimo Stabdžio Išjungimas (Automatinė Pavarų Dėžė)

Rankinis Atleidimas

Įkiškite nuotolinio valdymo pultelį į uždegimo jungiklį.

Tvirtai nuspauskite stabdžių pedalą.

Patraukite už svirties. Stovėjimo stabdys atleidžiamas ir išsijungia jungtinio prietaisų skydelio ženklas.

Automatinis Atleidimas

Prisisegite saugos diržu.

Užveskite variklį.

Tvirtai nuspauskite stabdžių pedalą.

Pavarų perjungimo svirtį nustatykite į D arba R padėtį ir paspauskite akceleratoriaus pedalą. Stovėjimo stabdys atleidžiamas ir išsijungia jungtinio prietaisų skydelio ženklas.

Saugumo sumetimais stovėjimo stabdys atleidžiamas automatiškai tik tada, kai variklis veikia ir vairuotojas yra prisisegęs saugos diržą. Automobiliuose su automatine pavarų dėže stovėjimo stabdys atleidžiamas iškart nuspaudus greičio pedalą ir pavarų perjungimo svirčiai esant padėtyje D arba R.

Jei stovėjimo stabdžiai atleidžiami automatiškai, įkalnėn vežamas sunkus krovinys, pavyzdžiui, priekaba, gali imti riedėti atgal. Išvenkite šios situacijos, nuvažiuodami ir nuspausdami valdiklį. Kai variklis pasieks traukos jėgą, atleiskite svirtį.

Rankinio Stabdžio Priežiūra ir Prevencija

Reguliari rankinio stabdžio priežiūra gali padėti išvengti problemų ir prailginti jo tarnavimo laiką.

• Reguliariai naudokite rankinį stabdį, kad trosai ir mechanizmai neįstrigtų.
• Reguliariai patikrinkite trosus, ar nėra korozijos, pažeidimų arba užstrigimų.
• Reguliariai patikrinkite stabdžių kaladėlių/trinkelių storį.
• Reguliariai reguliuokite rankinį stabdį, kad jis veiktų tinkamai.
• Reguliariai valykite stabdžių suportus, kad jie neįstrigtų.
• Apsilankykite pas specialistą: reguliariai apsilankykite pas patikimą automobilių servisą, kad specialistai patikrintų ir prižiūrėtų rankinį stabdį.

Prevencija ir Dažniausios Klaidos

Išvengti rankinio stabdžio problemų gali padėti tinkama priežiūra ir atsargus naudojimas.

• Venkite staigaus rankinio stabdžio naudojimo važiuojant, kad nepažeistumėte trosų ir mechanizmų.
• Nelaikykite rankinio stabdžio įjungto ilgą laiką.
• Reguliariai tikrinkite visą stabdžių sistemą, įskaitant rankinį stabdį.
• Remontui naudokite tik kokybiškas dalis, kad užtikrintumėte patikimą ir ilgalaikį veikimą.

Klaidų Pranešimai ir Ženklai

Informacijos apie tai, kaip galima parodyti ir panaikinti jungtinio prietaisų skydelio tekstinius pranešimus, rasite automobilio vadove.
