Elektroninio modulio (CEM) saugikliai ir relės
Centrinis elektroninis modulis (CEM) yra vienas svarbiausių automobilių valdymo sistemų. Jam tenka daugybė funkcijų, todėl svarbu žinoti, kokie saugikliai ir relės yra atsakingi už jo veikimą bei susijusius komponentus.

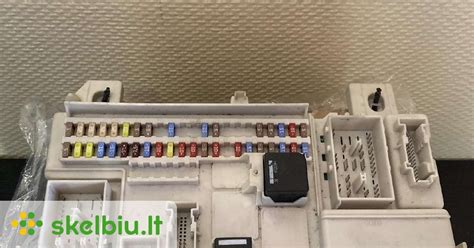

Saugikliai po daiktadėže
Po daiktadėže esančiame saugiklių bloke yra keli svarbūs saugikliai, skirti CEM ir kitoms sistemoms:
- Pirminis centrinio elektroninio modulio (CEM) saugiklis: 50A.
- Pirminis relių ir saugiklių dėžutės saugiklis: 60A.
Papildomi elektriniai komponentai ir jų saugikliai
Šiame bloke taip pat yra saugiklių, skirtų įvairiems papildomiems elektriniams prietaisams:
- Papildomas elektrinis šildytuvas*: 100A
- Šildomas priekinis stiklas*, kairioji pusė: 40A
- Prekinio stiklo valytuvai: 30A
- Stovėjimo šildytuvas*: 25A
- Ventiliatorius*: 40A
- Šildomas priekinis stiklas*, dešinioji pusė: 40A
- ABS siurblys: 40A
- ABS vožtuvai: 20A
- Priekinių žibintų plautuvai*: 20A
- Priekinių žibintų aukščio reguliavimas*, aktyvieji ksenoniniai priekiniai žibintai (ABL)*: 10A
Variklio valdymo ir transmisijos sistemos saugikliai bei relės
Svarbūs saugikliai ir relės yra susiję su variklio ir transmisijos valdymo moduliais, užtikrinant tinkamą jų veikimą.

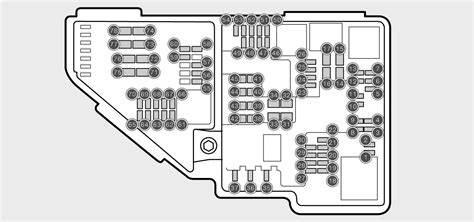

Saugikliai ir relės variklio skyriuje
Variklio skyriuje esančiose relėse ir saugiklių dėžutėse yra šie komponentai:
- Pirminis centrinio elektroninio modulio (CEM) saugiklis: 20A
- ABS: 5A
- Reguliuojama vairo jėga*: 5A
- Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės: 10A
- Šildomi valytuvų purkštukai*: 10A
- Žibintų jungikliai: 5A
- Relės ritės: 5A
- Papildomi žibintai*: 20A
- Garso signalas: 15A
Relės ritės ir valdymo moduliai
Toliau pateikiami specifiniai relės ričių ir valdymo modulių saugikliai:
- Relės ritė pagrindinėje variklio valdymo sistemos relėje (4 cil.); Variklio valdymo modulis (4 cil.): 5A
- Relės ritė pagrindinėje variklio valdymo sistemos relėje (5 cil. dyzelinis); variklio valdymo modulis (5 cil. dyzelinis): 10A
- Transmisijos valdymo modulis: 15A
- Pagalbinis aušinimo skysčio siurblys (4 cil. dyzelinis): 15A
- Relių ritės centriniame elektriniame bloke, variklio skyriaus nekaistančioje zonoje Start/Stop: 5A
- Žvakės valdymo modulis (5 cil. dyzelinis): 10A
- Variklio valdymo modulis (4 cil.): 20A
- Variklio valdymo modulis (5 cil. dyzelinis): 15A
Kiti variklio sistemos komponentai ir jų saugikliai
Įvairūs jutikliai, vožtuvai ir siurbliai, esantys variklio sistemoje, taip pat turi savo saugiklius.
Jutikliai, vožtuvai ir siurbliai
- Variklio valdymo modulis (4 cil.): 20A
- Masės oro srauto jutiklis (4 cil.); termostatas (4 cil. benzininis); degalų garavimo išlakų (EVAP) vožtuvas (4 cil. benzininis); aušalo siurblys EGR (4 cil. dyzelinis): 10A
- Oro srauto masės matuoklis (5 cil. dyzelinis); reguliuojamieji vožtuvai (5 cil. dyzelinis): 15A
- Oro kondicionieriaus elektromagnetinė sankaba (5 cil. dyzelinis); vožtuvai (5 cil. dyzelinis); alyvos lygio jutiklis: 10A
- Vožtuvai (4 cil.); alyvos siurblys (4 cil. benzininis); centrinis „Lambda“ zondas (4 cil. benzininis); galinis „Lambda“ zondas (4 cil. dyzelinis): 15A
- Priekinis „Lambda“ zondas (4 cil.); Galinis „Lambda“ zondas (4 cil. benzininis)
- „Lambda“ zondai (5 cil. dyzelinis); valdymo modulis, radiatoriaus ritininė danga (5 cil. dyzelinis): 15A
- Degimo ritės (4 cil. benzininis): 15A
- Dyzelino filtro šildytuvas (dyzelinas): 20A
- Elektromagnetinė oro kondicionieriaus sankaba (4 cil.); kaitinimo žvakės valdymo modulis (4 cil. dyzelinis); alyvos siurblys (4 cil. dyzelinis): 7,5A
- Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop): 10A
- Aušalo siurblys (4 cil.): 10A
