Automobilio elektros sistemos patikimumas yra tiesiogiai susijęs su saugiklių būkle ir teisingu jų išdėstymu. Šiame vadove pateikiama detali informacija apie Volvo S80 saugiklių skirstymą, padedanti greičiau identifikuoti elektros grandinių apsaugos elementus.

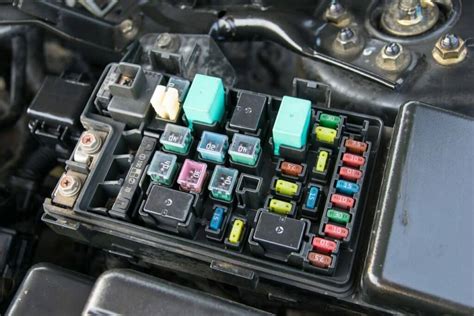

automobilio saugiklių dėžutės schema su pažymėtais saugiklių lizdais ir jų amperais

Saugiklių išdėstymas ir funkcijos

Volvo S80 elektros sistema naudoja įvairius saugiklius, kurie yra išdėstyti skirtingose transporto priemonės vietose. Žemiau pateikiami pagrindiniai saugiklių komponentai ir jų paskirtis:

Pagrindiniai saugikliai ir moduliai

  • Pirminis centrinio elektroninio modulio (CEM) saugiklis (po daiktadėže): 50A.
  • Pirminis saugiklis centriniam elektriniam blokui (bagažinėje): 60A.
  • Pirminis relių ir saugiklių dėžutės saugiklis (po daiktadėže): 60A.

Išorės ir salono įrangos saugikliai

Įrenginys Saugiklio srovė (A)
Papildomas elektrinis šildytuvas 100
Šildomas priekinis stiklas (kairė/dešinė pusė) 40
Priekinio stiklo valytuvai 30
Stovėjimo šildytuvas 25
Ventiliatorius 40
ABS siurblys 40
ABS vožtuvai 20
Priekinių žibintų plautuvai 20
Priekinių žibintų aukščio reguliavimas (ABL) 10

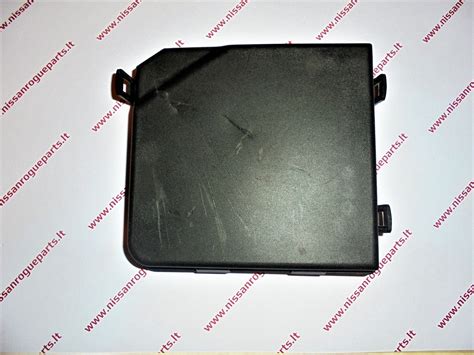

automobilio variklio skyriaus saugiklių dėžutės su uždarytu dangteliu nuotrauka

Variklio valdymo sistemos saugikliai

Variklio skyriaus saugikliai atsakingi už kritinių sistemų veikimą, įskaitant:

  • Variklio valdymo modulis (ECM) ir transmisijos valdymo modulis: 10A - 20A (priklausomai nuo cilindrų skaičiaus).
  • Lambda zondai: 15A.
  • Dyzelino filtro šildytuvas: 20A.
  • Aušinimo ventiliatorius: 60A.
  • Žvakės valdymo modulis: 10A.

Svarbi pastaba dėl detalių suderinamumo

Nors šiame straipsnyje aptariami Volvo S80 techniniai duomenys, svarbu atkreipti dėmesį į atsarginių dalių kokybę. Pavyzdžiui, oro sklendė (kodas: AG9E9F991AA), naudojama FORD, JAGUAR, LAND ROVER ir VOLVO automobiliuose, yra esminė variklio oro srauto valdymo dalis, užtikrinanti optimalų degalų ir oro mišinį. Patikimas šių dalių veikimas padeda pagerinti variklio efektyvumą ir sumažinti emisijas.

Renkantis atsargines dalis, rekomenduojama atsižvelgti į gamintojus, kurie taiko aukštus kokybės standartus. SKV gaminiai yra gerai vertinami pogarantiniu laikotarpiu dėl atitikties originalių dalių gamybos technologijoms ir patikimumo.
