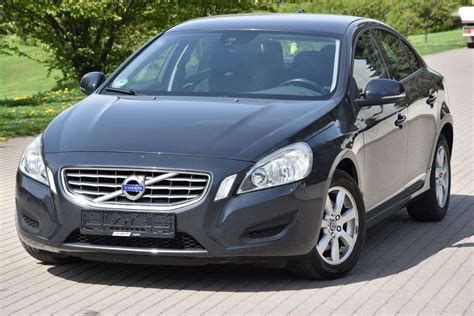

Žibintų jungiklis automobilyje „Volvo S60“ yra esminis elementas, atsakingas už transporto priemonės išorinio apšvietimo suaktyvinimą ir reguliavimą, taip pat už ekrano, prietaisų skydelio ir aplinkos apšvietimo nustatymus. Tinkamas šio jungiklio veikimas užtikrina ne tik patogumą, bet ir saugumą kelyje. Šiame straipsnyje aptarsime dažniausiai pasitaikančias problemas, susijusias su „Volvo S60“ žibintų jungikliu ir apšvietimo sistemomis, bei galimus jų sprendimo būdus.
Žibintų jungiklio funkcijos ir valdymas
„Volvo S60“ žibintų jungiklis integruoja kelias svarbias funkcijas, skirtas optimaliam apšvietimo valdymui įvairiomis sąlygomis.
Pagrindinės jungiklio dalys
- Reguliavimo ratukas: skirtas ekrano, prietaisų skydelio ir aplinkos apšvietimui reguliuoti.
- Galinio rūko žibinto mygtukas: įjungti ir išjungti galinius rūko žibintus.
- Dieninių ir stovėjimo žibintų rankenėlė: valdo pagrindinius apšvietimo režimus.
- Ratukas: skirtas priekinių žibintų aukščiui reguliuoti.
Rankenėlės padėtys ir apšvietimo režimai
Dieniniuose žibintuose ir priekiniuose gabaritiniuose / stovėjimo žibintuose naudojamos tos pačios lemputės. Kai lemputės naudojamos dieniniuose žibintuose, jų švietimo ryškumas būna didesnis.
- Dieniniai žibintai: įsijungia, kai raktelis nustatytas automobilio elektros sistemos padėtyje II arba veikia variklis. Galima naudoti žybsnio tolimosiomis šviesomis funkciją.
- Dieniniai žibintai, galiniai gabaritiniai / stovėjimo žibintai, ir šoniniai gabaritiniai žibintai: veikia, kai raktelis nustatytas automobilio elektros sistemos padėtyje II arba veikia variklis. Gabaritiniai / stovėjimo žibintai / šoniniai gabaritiniai žibintai taip pat veikia, kai automobilis yra pastatytas. Galima naudoti žybsnio tolimosiomis šviesomis funkciją.
- Dieniniai žibintai, galiniai gabaritiniai / stovėjimo žibintai, ir šoniniai gabaritiniai žibintai dieną: įjungiami, kai raktelis nustatytas automobilio elektros sistemos padėtyje II arba veikia variklis.
- Artimųjų šviesų žibintai ir gabaritiniai / stovėjimo žibintai / šoniniai gabaritiniai žibintai: įsijungia esant prieblandai ar tamsiam paros metui, arba įjungus galinius rūko žibintus ar priekinio stiklo valytuvus.
- Suaktyvinta tunelio aptikimo funkcija.
- Galima pasinaudoti aktyviųjų tolimųjų šviesų funkcija.
- Tolimąsias šviesas galima įjungti veikiant artimosioms.
- Galima naudoti žybsnio tolimosiomis šviesomis funkciją.
- Artimųjų šviesų žibintai ir gabaritiniai / stovėjimo žibintai / šoniniai gabaritiniai žibintai: įjungus šį režimą, galima įjungti tolimąsias šviesas ir naudoti žybsnio tolimosiomis šviesomis funkciją.
„Volvo“ rekomenduoja vairuojant naudoti režimą, kai eismo arba oro sąlygos netinka aktyviųjų tolimųjų šviesų žibintų funkcijai.
Prietaisų ir ekrano apšvietimas
Priklausomai nuo raktelio padėties, įjungiamas skirtingas ekrano ir prietaisų skydelio apšvietimas. Ekrano apšvietimas tamsoje automatiškai susilpnėja, o apšvietimo jautrumą galima nustatyti reguliavimo ratuku. Reguliavimo rateliu taip pat galima nustatyti prietaisų apšvietimo ryškumą.
Priekinių žibintų aukščio reguliavimas
Dėl automobilyje esančių krovinių gali pakisti vertikalus priekinių žibintų spindulio kampas. Tai gali apakinti priešais važiuojančius vairuotojus. Šito galima išvengti, reguliuojant žibintų spindulio aukštį naudojant specialų ratuką.
Dažniausios bendrojo apšvietimo problemos ir sprendimai
Viena iš problemų, kuri gali kilti su „Volvo S60“ apšvietimo sistema, yra staigus abiejų priekinių trumpųjų šviesų gedimas.
Abi priekinės trumposios šviesos neveikia
Pasitaiko atvejų, kai abi priekinės trumposios šviesos nustoja degti vienu metu, o gabaritinės šviesos veikia. Toks „sutapimas“ gali sukelti nemalonumų, ypač važiuojant tamsiu paros metu.
Galimos priežastys
- Perdegusios lemputės: Nors ir mažai tikėtina, kad abi lemputės perdegtų vienu metu, tai nėra neįmanoma. Yra buvę atvejų, kai vartotojai nustato, jog abi lemputės tiesiog perdegė.
- Relė: Jei saugikliai eina atskirai kiekvienai farai, didžiausia tikimybė, kad problema yra relėje arba pačiame žibintų jungiklyje. Relė prieš saugiklius, todėl verta patikrinti, ar ji „caksi“ įjungiant šviesas.
- Žibintų jungiklis: Pats žibintų jungiklis gali būti gedimo priežastis, jei jis neperduoda signalo abiem trumpųjų šviesų grandinėms.

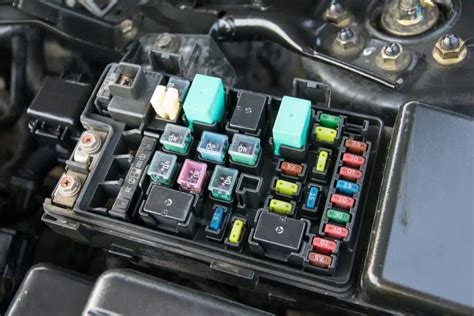

- Saugikliai: Nors saugikliai dažnai būna atskiri kiekvienai fara, būtina patikrinti juos visus. Saugikliai paprastai yra po variklio gaubtu, prie priekinio stiklo, kairėje pusėje.
Diagnostikos žingsniai
- Vizualinis lempučių patikrinimas: Pirmiausia patikrinkite, ar abi trumposios šviesos lemputės nėra perdegusios.
- Saugiklių patikrinimas: Patikrinkite visus su priekiniais žibintais susijusius saugiklius. Jų vieta gali būti nurodyta automobilio techninės priežiūros vadove.
- Relės patikrinimas: Suraskite priekinių žibintų relę (ji dažnai būna šalia saugiklių). Paprašykite, kad kas nors įjungtų trumpąsias šviesas, o jūs klausykitės, ar relė „caksi“. Jei ne, relė gali būti sugedusi.
- Jungiklio patikrinimas: Jei lemputės, saugikliai ir relė atrodo veikiantys, problema gali būti pačiame žibintų jungiklyje. Tam gali prireikti profesionalios diagnostikos su multimetru.
Atbulinės eigos šviesų jungiklio (daviklio) problemos „Volvo V70“ modeliuose
Šiame skyriuje nagrinėjama problema, susijusi su atbulinės eigos šviesos jungikliu (taip pat žinomu kaip atbulinio daviklis arba parkavimo daviklis) automobiliuose „Volvo V70“. Dažnai pasitaikanti problema - jungiklio gedimas, dėl kurio atbulinės šviesos veikia netolygiai: kartais įsijungia, kartais ne, o kartais užsidega tik pajudinus pavarų perjungimo svirtį.
Simptomai ir diagnostika
Pagrindinis simptomas, rodantis, kad gali būti problema su atbulinės eigos jungikliu, yra netolygus atbulinių žibintų veikimas. Šviesos gali įsijungti ne iš karto įjungus atbulinę pavarą (R), arba visai neįsijungti. Kartais pastebima, kad žibintai pradeda veikti tik pavarų perjungimo svirtį šiek tiek pajudinus.
Viena iš galimų priežasčių yra gedimas pavarų selektoriuje. Jei automobilis nenori kurtis ant P padėties, tai taip pat gali signalizuoti apie problemą su selektoriumi.
Galimos priežastys ir sprendimai
Nors kartais problema gali būti paprasta - netiksliai sumontuotas arba sureguliuotas jungiklis, dažnai pasitaiko ir blogas kontaktas pačiame selektoriuje.
Reguliavimas ir valymas (su specialiu įrankiu)
Vienas iš pirmųjų bandymų gali būti pavarų selektoriaus nuėmimas, pravalymas ir sutepimas. Tačiau svarbu jį sumontuoti ir sureguliuoti tiksliai. Selektorius yra prisukamas dviem varžtais, o jo tvirtinimo skylutės yra praplatintos, leidžiančios šiek tiek jį sukinėti į kairę ir dešinę.

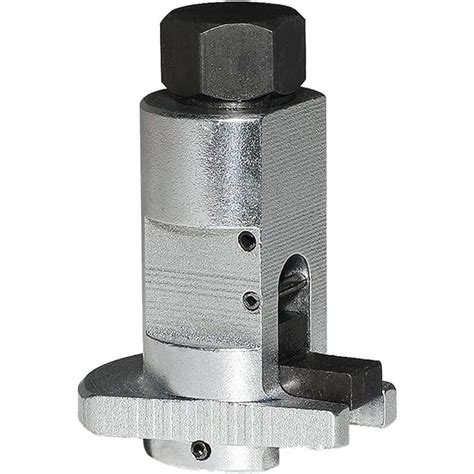

Reguliavimui gali prireikti specialaus įrankio, pavyzdžiui, Volvo spec. įrankio 999 5475. Procesas paprastai apima šiuos žingsnius:
- Įsitikinti, kad pavarų selektorius yra N padėtyje.
- Uždėti spec. įrankį ant selektoriaus ašelės.
- Įsitikinti, kad ašelė yra N padėtyje.
- Sukti sensorių tol, kol žymėjimas ant jo sutaps su grioveliu ant spec. įrankio.
- Sumontuoti matuoklės vamzdelio laikiklį, patikrinus sandarinimo žiedą.
- Prisukti laikiklį (25 Nm).
- Uždėti svirtelę ant selektoriaus ašelės ir prisukti (16 Nm).
- Prijungti pavarų perjungimo trosą prie svirtelės.
Alternatyvus reguliavimo būdas (be specialaus įrankio)
Jei specialaus įrankio nėra, galima bandyti sureguliuoti jungiklio padėtį ir be jo. Vienas iš naudotojų aprašė tokį metodą:
- Selektorių sumontuoti vietoje, bet nepilnai prisukti varžtais.
- Uždėti pavarų perjungimo trosą ir akumuliatoriaus laikiklį.
- Prijungti akumuliatorių, bet nedėti filtro dėžės, kad būtų daugiau vietos manevravimui.
- Pastatyti automobilį taip, kad būtų galima stebėti galinių žibintų atspindį (pvz., atbuline puse į kitą automobilį ar sieną).
- Nustatyti pavarų svirtį į R padėtį ir įjungti degimą (II padėtis).
- Lėtai sukti selektorių, stebint, kada įsijungia atbulinės šviesos.
- Kai tik šviesos įsijungia, vieną varžtą, laikantį selektorių, tvirčiau prisukti.
- Įsėsti į automobilį, perjungti pavaras į P ir vėl į R. Jei lemputės neįsijungia, procesą kartoti.
- Kai pavyksta rasti padėtį, kurioje lemputės įsijungia stabiliai (pvz., 10 kartų iš eilės), tvirtai prisukti varžtus.
- Sumontuoti likusias dalis (filtro dėžę, akumuliatorių) ir atlikti galutinį veikimo patikrinimą.
Šis metodas, nors ir reikalaujantis kantrybės, gali padėti rasti tinkamą jungiklio padėtį ir atkurti jo veikimą.

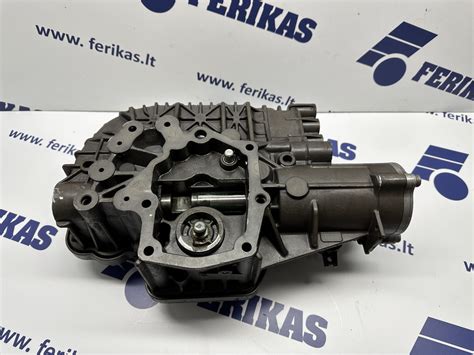

Pavarų perjungimo troso krypties keitimo mechanizmas
Galimi sunkumai ir papildomos pastabos
Net ir kruopščiai sureguliavus pavarų selektorių, problema gali periodiškai kartotis. Kai kuriais atvejais tai gali reikšti blogą kontaktą pačiame selektoriuje, kuris laikui bėgant gali pablogėti. Tokiu atveju gali prireikti keisti visą selektorių arba jo viduje esančius kontaktinius elementus.
Taip pat verta atkreipti dėmesį į tai, kad pavarų svirtis gali turėti šiek tiek laisvumo, dėl ko atbulinės lemputės gali įsijungti tik ją pajudinus.
Bendrieji diagnostikos principai
Nepriklausomai nuo konkretaus jungiklio ar apšvietimo sistemos, tiksli diagnostika padeda išvengti nereikalingo dalių keitimo ir nustatyti susijusias problemas.
Vizualinis patikrinimas
Pradėkite nuodugniai vizualiai apžiūrėdami jungiklių mazgą ir aplinkinius komponentus. Ieškokite akivaizdžių fizinių pažeidimų, tokių kaip įtrūkęs korpusas, sulūžusios svirtys ar atsilaisvinusios tvirtinimo detalės. Patikrinkite elektros jungtis, ar nėra korozijos, įstumtų kaiščių ar išsilydžiusio plastiko, rodančio perkaitimą. Taip pat patikrinkite laidų pynę, ar nėra nutrūkimų ar pažeidimų.
Elektros bandymo metodai

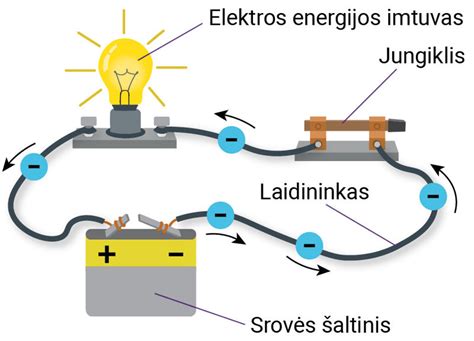

Prieš keisdami jungiklį, patikrinkite jo veikimą skaitmeniniu multimetru. Atjunkite jungiklio laidų jungtį ir patikrinkite, ar nėra laidų nutrūkimo tarp atitinkamų gnybtų, perjungdami jungiklį per kiekvieną padėtį. Automobilio techninės priežiūros vadove pateikiama konkreti gnybtų identifikacija ir numatomi laidų nutrūkimo modeliai.
Patikrinkite susijusias reles ir saugiklius, kad atmestumėte šiuos paprastesnius gedimo taškus. Sugedusi relė gali sukelti tokius pačius simptomus kaip ir jungiklio gedimas, tačiau ją pakeisti kainuoja žymiai mažiau. Taip pat patikrinkite tinkamą jungiklio įtampos tiekimą. Įjungę degimą, turėtumėte išmatuoti akumuliatoriaus įtampą jungiklio maitinimo įvesties gnybtuose. Žema įtampa arba įtampos kritimas esant apkrovai rodo laidų problemas arba prastą įžeminimą, kuriuos reikia išspręsti prieš montuojant naują jungiklį.
Modulio ryšio patikrinimas
Šiuolaikiniuose „Volvo“ automobiliuose naudojami elektroniniai valdymo moduliai, kurie su žibintų jungikliu bendrauja per duomenų tinklus. Kai kuriose konfigūracijose jungiklis siunčia signalus į prietaisų skydelio bloką (ICU) arba kėbulo valdymo modulį (BCM), kuris tada įjungia atitinkamas apšvietimo grandines. Jei turite prieigą prie pardavėjo lygio diagnostikos programinės įrangos, stebėkite jungiklio įėjimus, valdydami jungiklį. Diagnostikos įrankis parodys, ar jungiklis siunčia tinkamus signalus į valdymo modulius. Jei jungiklio signalai atrodo teisingi, bet lemputės neveikia, problema gali slypėti valdymo moduliuose arba laiduose, o ne pačiame jungiklyje.
