Šiandien kiekvienai pramonės šakai, žemės ūkiui, vandens tiekimui ir nuotekų šalinimui reikalingas siurblys. Nuo maisto pramonės iki naftos gavybos siurbliai vaidina svarbų vaidmenį, palaikant mūsų gyvenimo lygį. Norint, kad vamzdžiais būtų perpumpuojami skysčiai, būtini siurbliai: vamzdžiuose pernešamas skystis, o siurbliai tam tiekia energiją. Kadangi vamzdynai ir siurbliai veikia kartu, jie turi būti gerai apgalvoti ir suprojektuoti kaip integruota sistema.
Siurbimo sistemos veikimo principai
Siurbimo sistemos yra grynai techninio pobūdžio. Pagrindinis veikimo principas remiasi slėgio skirtumu: siurbliai sukuria žemą slėgį (vakuumą), į kurį skystis teka priverstinai dėl atmosferos slėgio. Jūros lygyje oro slėgis aplink mus veikia 1,01325 bar jėga, kuri teoriškai galėtų laikyti 10,29 metrų aukščio vandens stulpą.
Svarbu suprasti, kad nors vamzdžiai, einantys iš šaltinio į siurblį, vadinami „įsiurbimo linijomis“, siurbliai iš tikrųjų „nesiurbia“ skysčio - jie jį tik stumia. Skirtingi siurblių tipai šį procesą atlieka skirtingais būdais:
- Išcentriniai siurbliai: išcentrinė jėga pagreitina skysčio judėjimą į darbo rato išorę, sukurdama žemą slėgį sparnuotės centre.
- Stūmokliniai siurbliai: stūmoklio kilimas ir leidimasis keičia darbo kameros tūrį, taip sukurdamas vakuumą.
- Krumpliaratiniai siurbliai: dantračiams atsiskiriant susidaro vakuumas, užpildomas skysčiu.
Siurblio darbo kreivė ir efektyvumas

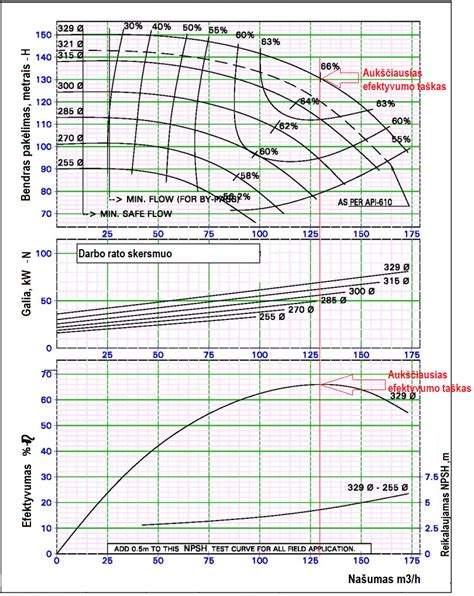

Kiekvienas siurblys turi tikslias veikimo ribas ir sąlygas, nurodytas darbo kreivėje. Gamintojai apskaičiuoja našumo kreives (Q, H), siekdami nustatyti optimalias vamzdynų, skysčio tipo ir pakėlimo aukščio konfigūracijas.
Labai svarbu, kad siurblio darbo taškas atitiktų maksimalų naudingo veikimo koeficientą. Viršijus šias ribas, padidėja galios poreikis ir gali pasireikšti kavitacijos reiškinys, kuris sukelia žalą siurblio įsiurbimo zonoje ir jo viduje.
Pagrindinės siurblių konstrukcinės dalys
- Sparnuotės (darbo ratai): besisukantys diskai su briaunomis, kurie perduoda energiją skysčiui.
- Ašis (velenas): ant jos prijungiamas darbo ratas, įtvirtintas guolių mazge.
- Sandariklis: apsaugo guolių mazgą nuo užteršimo ir sulaiko skystį siurblio viduje.
Pramoninis pritaikymas
Pramoniniai siurbliai gaminami atsižvelgiant į specifinius medžiagų reikalavimus: atsparumą korozijai, aukštai ar žemai temperatūrai bei nuolatinį intensyvų darbą.
| Pramonės šaka | Siurblių paskirtis |
|---|---|
| Maisto pramonė | Higienos standartų užtikrinimas, agresyvių terpų ir verdančių skysčių apdorojimas. |
| Žemės ūkis | Drėkinimas, gyvulininkystės atliekų šalinimas, pelkių nusausinimas. |
| Kalnakasyba | „Purvo“ siurbliai, skirti abrazyvinėms medžiagoms, akmenims ir uolienoms pumpuoti. |
| Naftos ir dujų pramonė | Specialūs siurbliai žaliai naftai bei toksiškoms dujoms, pvz., vandenilio sulfidui, transportuoti. |
Siurblių tipai pagal konstrukciją
Išcentriniai siurbliai
Tai dažniausiai naudojami siurbliai, apimantys vienpakopius galinio siurbimo modelius bei horizontalius Split Case siurblius, leidžiančius patikrinti sparnuotę neatjungiant vamzdynų. Vertikalūs daugiapakopiai siurbliai naudojami ten, kur reikia padidinti slėgį esant ribotam montavimo plotui.
Tiesioginio perstūmimo siurbliai
Šie siurbliai efektyviausiai veikia pumpuojant didelės klampos skysčius. Jiems priskiriami stūmokliniai, diafragminiai (membraniniai) ir peristaltiniai siurbliai. Pastarieji yra itin vertinami dėl dozavimo galimybių ir gebėjimo dirbti su skysčiais iki 400°C temperatūros.
Išcentrinių siurblių pagrindai - kaip veikia išcentriniai siurbliai, veikimo principas hvacr
Specializuoti sprendimai
- Magnetinės movos (Magnetic Drive) siurbliai: skirti chemiškai agresyviems skysčiams, neturi mechaninių sandariklių.
- Panardinami siurbliai: montuojami po skysčio paviršiumi, hermetiškai uždaryti, naudojami nuotekų sistemose ir statybose.
- Savisiurbiai siurbliai: geba išsiurbti orą iš sistemos, todėl nereikalauja išankstinio užpildymo skysčiu.
