Kiekviena besisukanti dalis, pradedant 200 kg mulčerio rotoriaus ir baigiant 5 g dantų gręžimo velenu, turi tam tikrą liekamąjį disbalansą. Gamybos tolerancijos, medžiagų neatitikimai, korozija ir susikaupusios nuosėdos perkelia masės centrą tolyn nuo geometrinės sukimosi ašies. Tai sukuria nepageidaujamas vibracijas ir įtampą, mažinančias įrenginių našumą ir ilgaamžiškumą.
Kas yra Dinaminis Balansavimas?
Dinaminis balansavimas yra besisukančio kūno (rotoriaus) masės pasiskirstymo matavimo ir koregavimo procesas, kai jis sukasi darbiniu greičiu. Jis yra kritiškai svarbus automobilių ir pramonės mašinų priežiūrai, užtikrinantis optimalų besisukančių komponentų našumą ir ilgaamžiškumą. Šis tikslus mechaninis procesas apima kruopštų matavimą ir svorio pasiskirstymo taisymą palei veleną, siekiant pašalinti vibracijas ir užtikrinti sklandų veikimą.
Rotorius, besisukantis 3000 aps./min. greičiu ir turintis vos 10 g disbalansą 150 mm spinduliu, sukuria maždaug 150 N sukamosios jėgos - pakankamai, kad guoliai būtų sugadinti per kelias savaites. Per 13 metų lauko darbų disbalansas buvo maždaug 40% vibracijos nusiskundimų pagrindinė priežastis.
Dinaminio ir Statinio Balansavimo Skirtumai
Pagrindinis skirtumas tarp statinio ir dinaminio balansavimo yra tas, kad statiškai subalansuotas rotorius vis tiek gali turėti didelį dinaminį disbalansą. Statiškai subalansuotas rotorius koreguoja disbalansą vienoje plokštumoje - rotoriaus svorio centras perkeliamas atgal į sukimosi ašį. Jėgos vienoje plokštumoje gali būti tiksliai priešingos jėgoms kitoje, todėl rotorius nesisuka ant atramų ramybės būsenoje. Tačiau vos tik jis pradeda suktis, ši jėgų pora sukelia stiprią vibraciją guoliuose.
Dinaminis balansavimas vienu metu koreguoja disbalansą dviejose plokštumose, pašalindamas tiek jėgos, tiek poros disbalansą. Jis reikalingas bet kokiam pailgam rotoriui, kuriame masės pasiskirsto per visą veleno ilgį.
Disbalanso Tipai ir Modeliai pagal ISO 21940-11
Standartas ISO 21940‑11 (ISO 1940-1 įpėdinis) išskiria keturis pagrindinius disbalanso modelius:
- Viena sunki dėmė (statinis disbalansas): Svorio centras pasislinkęs lygiagrečiai sukimosi ašiai. Aptinkamas ramybės būsenoje. Pataisa atliekama pridedant arba pašalinant masę vienoje kampinėje pozicijoje priešais sunkiąją vietą.
- Dvi vienodos masės, esančios 180° atstumu viena nuo kitos skirtingose plokštumose (porinis disbalansas): Bendroji jėga = 0, bet sukuriama sukimo momentas (pora). Šis tipas gali būti statiškai subalansuotas, bet sukelia vibraciją sukimosi metu. Pataisai reikalingi du kompensaciniai svareliai dviejose atskirose plokštumose.
- Bendras atvejis (dinaminis disbalansas): Pagrindinė inercijos ašis nei kerta, nei lygiagreti sukimosi ašiai. Tai dažniausias realaus pasaulio modelis. Praktiškai beveik kiekvienas rotorius turi dinaminį disbalansą - jėgos ir poros dedamųjų derinį.
Dinaminio Balansavimo Standartai ir Kokybės Klasės
ISO 21940-11:2016 yra dabartinis standžiųjų rotorių balansavimo standartas. Jis pakeitė ISO 1940-1:2003. Šis standartas kiekvienai besisukančių mašinų klasei priskiria balanso kokybės klasę G, apibrėžiamą kaip didžiausią leistiną rotoriaus svorio centro greitį (mm/s). Jame apibrėžiamos balanso kokybės klasės nuo G 0,4 (giroskopai) iki G 4000 (lėtieji jūrinių dyzelinių variklių alkūniniai velenai).
Įprastos balanso kokybės klasės:
- G 6,3 - ventiliatoriams ir siurbliams
- G 2,5 - elektros varikliams
- G 1,0 - turbokompresorių rotoriams
- G 16 - žemės ūkio mašinoms ir trupintuvams
Dinaminio Balansavimo Poveikis ir Nauda
Vibracijos sumažinimas tiesiogiai prisideda prie mažesnio susidėvėjimo susijusių komponentų, tokių kaip pavarų dėžė, diferencialai ir guolių mazgai. Dėl to galiausiai pratęsiamas visos transporto priemonės ar mašinos eksploatacijos laikas. Investicijos į aukštos kokybės veleno balansavimą suteikia reikšmingas ilgalaikes finansines naudas, sumažinant priežiūros išlaidas ir pailginant komponentų tarnavimo laiką.
Tinkamai subalansuoti pavaros velenai žymiai mažina apkrovą kitoms transporto priemonės sistemoms, todėl sumažėja gedimų tikimybė, retesnės detalių keitimo procedūros ir mažėja priežiūros prastovos.
Tinkamai subalansuotas velenas yra viena svarbiausių, bet dažnai nepakankamai vertinamų transporto priemonės saugos ir našumo sudedamųjų dalių. Būdamas pagrindinis mechanizmas, perduodantis galios momentą nuo variklio į ratus, velenas turi veikti itin subalansuotai, kad užtikrintų sklandų veikimą ir išvengtų potencialiai pavojingų situacijų kelyje. Šiuolaikiniai automobiliai labai priklauso nuo idealiai sureguliuotų veleno sistemų, kad būtų užtikrintas optimalus našumas.
Lauko Balansavimo Procesas (Balansavimas vietoje)
Lauko balansavimas arba balansavimas vietoje leidžia išvengti ilgo išardymo. Šis metodas naudoja įtakos koeficiento lygtis, taikomas naudojant nešiojamąjį prietaisą, pvz., „Balanset-1A“.
1. Pasiruošimas ir Pradiniai Matavimai (0 paleidimas)
- Nuvalykite guolių korpusus nuo nešvarumų ir riebalų - jutikliai turi būti lygiai su metaliniu paviršiumi.
- Sumontuokite vibracijos jutiklį 1 ant guolių korpuso, esančio arčiausiai 1 plokštumos (dažniausiai pavaros pusėje).
- Sumontuokite jutiklį 2 šalia 2-osios plokštumos (ne pavaros galas).
- Pritvirtinkite šviesą atspindinčią juostelę prie lazerinio tachometro veleno. Tiksliam apsukų skaičiavimui naudokite tachometrą.
- Paleiskite rotorių ir nustatykite jį į stabilų darbinį greitį. Prietaisas vienu metu matuoja abiejų jutiklių vibracijos amplitudę (mm/s) ir fazės kampą (°). Tai yra pradinė vertė - rotoriaus „liga“ prieš apdorojimą. Patarimas: prieš įrašydami palaukite bent 10-15 sekundžių, kai apsukų skaičius stabilizuosis. Prieš 0 paleidimą apšilkite iki pastovios būsenos arba atlikite visus paleidimus greitai (<5 min.).
2. Bandomųjų Svorių Naudojimas
- Sustabdykite rotorių.
- Pritvirtinkite bandomąjį svorį (žinomos masės objektą) savavališkoje kampinėje padėtyje 1 plokštumoje. Aiškiai pažymėkite šią padėtį - ji taps jūsų 0° atskaitos tašku vėliau matuojant kampą. Patarimas: greitam tvirtinimui naudokite prie rotoriaus krašto pritvirtintą varžtą su poveržle arba žarnos spaustuką su veržle.
- Paleiskite rotorių iš naujo ir įrašykite vibraciją abiejuose jutikliuose.
- Bandomojo svorio apskaičiavimas: Kiek turėtų sverti bandomasis svoris? Naudokite empirinę formulę:
Mt = Mr × K / (Rt × (N/100)²)
kur Mr = rotoriaus masė (g), K = atramos standumo koeficientas (1-5, vidurkiui naudokite 3), Rt = įrengimo spindulys (cm), N = aps./min. Tikslas - pasiekti bent 20-30% amplitudės pokytį arba 20-30° fazės poslinkį. Jei atsakas per mažas, bandomąją masę padvigubinkite arba patrigubinkite ir pakartokite. - Sustabdykite rotorių. Nuimkite bandomąjį svarelį nuo 1 plokštumos.
- Pritvirtinkite tokį patį bandomąjį svarelį (arba panašios žinomos masės) bet kurioje 2 plokštumos vietoje. Pažymėkite šį antrąjį atskaitos tašką.
- Paleiskite iš naujo ir užrašykite abiejų jutiklių vibraciją.
3. Korekcijos ir Patikra
- Prietaisas sprendžia įtakos koeficiento lygtis ir rodo: masę (g) ir kampą (°) 1 plokštumai bei masę (g) ir kampą (°) 2 plokštumai. Kampas matuojamas nuo bandomojo svorio padėties rotoriaus sukimosi kryptimi.
- Nuimkite bandomąjį svarelį nuo 2 plokštumos.
- Pagaminkite arba pasirinkite korekcinius svarelius, atitinkančius apskaičiuotas mases. Išmatuokite kampą nuo bandomojo svarelio atskaitos žymės sukimosi kryptimi. Jei prietaisas nurodo nuimti svorį, padėkite jį 180° kampu priešinga kryptimi.
- Paleiskite rotorių iš naujo ir užrašykite galutinę vibraciją. Palyginkite ją su pradine bazine verte ir su ISO 21940‑11 tolerancija, taikoma jūsų įrenginio klasei. Jei vibracija atitinka specifikacijas, darbas atliktas. Paprastai pakanka vieno reguliavimo ciklų.
- Jei korekcijos plokštumas skiria mažiau nei ⅓ rotoriaus guolio tarpatramio, kryžminis sujungimas tarp plokštumų yra mažas ir vienos plokštumos balansavimas gali veikti net ir esant L/D > 0,14. Tačiau ilgesniems rotoriams - velenams, ventiliatoriaus sparnuotėms, mulčiavimo rotoriams, voleliams, daugiapakopiams siurblių mazgams - būtinas dviejų plokštumų matavimas.
Dinaminio Balansavimo Taikymas Įvairiose Pramonės Šakose
Pramoniniai Ventiliatoriai
Išcentriniai, ašiniai ir mišraus srauto ventiliatoriai yra vieni iš dažniausiai balansuojamų rotorių. Jiems paprastai taikoma ISO 21940-11 G 6,3 klasė. Svarbu stebėti, ar ant menčių nesikaupia dulkės, nes laikui bėgant jos keičia pusiausvyrą.
- 600-3 600 aps./min.: Dažniausia lauko balansavimo užduotis išcentriniams, ašiniams ventiliatoriams, pūstuvams.
Žemės ūkio Technika
Žemės ūkio technikos rotorių dinaminis balansavimas atliekamas specialiose dinaminio balansavimo staklėse arba lauke. Tai apima smulkintuvų, mulčerių rotorių balansavimą, taip pat kombainuose besisukančius grūdų kūlimo būgnus.
- 1 800-2 500 aps./min.: Sunkūs rotoriai (80-200 kg) su keičiamais spragilais. Disbalansas atsiranda susidėvėjus arba pakeitus spragilus. Koreguojama dviejose plokštumose ties rotoriaus galiniais flanšais.
- 400-1200 aps./min.: Ilgi sraigtai ir kūlimo rotoriai. Sezoninis balansavimas prieš derliaus nuėmimą apsaugo nuo guolių gedimų lauke.
Pavyzdys: „Maschio Bisonte 280“ mulčiavimo mašinos balansavimas
165 kg rotorius, 2100 aps./min. galios tiekimo veleno greitis. Balansavimo procesas atliktas lauke naudojant du akselerometrus ir lazerinį tachometrą. Pradinė vibracija buvo 12,4 mm/s ir 8,9 mm/s. Po korekcijos, kurios metu 1 plokštumoje buvo suvirinta 340 g masė 128° kampu, vibracija sumažėjo iki 0,8 mm/s ir 0,6 mm/s, pasiekiant ISO zoną A (gerai).
Pavaros Velenai Automobiliuose
Aukštos kokybės veleno balansavimas yra kritiškai svarbus automobilių priežiūrai. Sukantis velenas turi išlaikyti idealų balansą aplink savo ašį, kad būtų išvengta vibracijų ir įtampos. Net menkiausias disbalansas gali sukelti centrifugos jėgą, kuri didėjant greičiui gali daug kartų padidėti, potencialiai sukeldama rimtas mechanines problemas.
- Vibracijos ir garsai: Nuolatinė vibracija, kuri stiprėja didėjant greičiui, dažnai rodo į paprastas veleno balansavimo problemas. Tačiau vibracijos, atsirandančios esant tam tikram greičiui arba pagreitėjimui, gali rodyti sudėtingesnes problemas. Netipiški garsai (dūžiai, ūžimas, dūzgimas), ypač tie, kurie kinta kartu su transporto priemonės greičiu, taip pat gali rodyti galimas veleno problemas.
Šlifavimo Velenai
Šlifavimo veleno remontas yra svarbus procesas, užtikrinantis gamybos tikslumą, našumą ir efektyvumą. Balansavimas yra būtina šlifavimo veleno remonto dalis, nes dėl disbalanso atsiranda vibracijos, kurios mažina tikslumą ir didina nusidėvėjimą. Tikslus balansavimas užtikrina, kad suklys veiktų sklandžiai ir efektyviai.
Jei pagrindinė verpstės struktūra nepažeista, verpstės remontas yra ekonomiškesnis nei keitimas. Guolių, sandariklių ar prispaudimo sistemų pažeidimus dažnai galima suremontuoti ir nereikia naujo suklio, taip sutaupant išlaidų ir sutrumpinant pristatymo laiką.
- 30 000-300 000 aps./min.: Itin dideliam greičiui reikalingas G 1.0 arba griežtesnis tolerancijos laipsnis. Medžiagos šalinimas šlifuojant - esant tokiam greičiui nereikia suvirintų svarmenų.
Kiti Rotorių Tipai
- 600-1200 aps./min.: Ypač sunkūs rotoriai (200-1000+ kg). Bandomasis svoris didelis (varžtai po 5-15 kg).
- 1 000-10 000 aps./min.: Krepšelių arba diskinių centrifugų naudojimas maisto, chemijos ir farmacijos pramonėje. Didelis greitis reikalauja griežto tolerancijos lygio.
- 750-3600 aps./min.: Variklio armatūros, kurios subalansuotos gamykloje, bet po apvijų remonto, guolio pakeitimo arba movos pakeitimo reikia atlikti pakartotinį balansavimą.
- 1 450-3 600 aps./min.: Išsikišusiems, siauriems sparnuotėms dažnai reikia tik vienos plokštumos korekcijos.

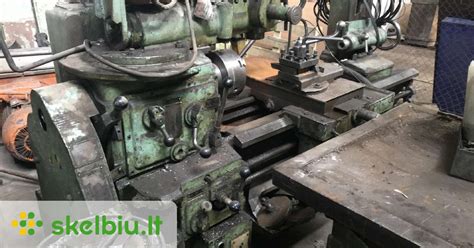

Dinaminis Balansavimas Tekinimo Staklėse
Rotorių balansavimas tekinimo staklėse yra veiksmingas ir ekonomiškas sprendimas įmonėms, siekiančioms pagerinti gaminių kokybę ir sumažinti gamybos sąnaudas. Pagrindinis šio metodo privalumas - sutaupomos lėšos, nes nereikia pirkti brangios specializuotos balansavimo įrangos. Be to, naudojant tekinimo stakles, balansavimą galima atlikti tiesiogiai per rotoriaus gamybos procesą, todėl sutrumpėja gamybos laikas ir pagerėja gaminio kokybė.
Metodika pavyzdys (gumuotiems velenams):
- Matavimo sistemos diegimas: Norint išmatuoti rotoriaus vibraciją tekinimo staklėse, galima naudoti nešiojamą balansavimo įrenginį, pvz., „Balanset-1A“.
- Suklio balansavimas: Svarbus pasiruošimo etapas yra tekinimo staklių suklio balansavimas.
- Sukimosi dažnis: Paprastai šių velenų darbinis sukimosi greitis yra nuo 300 iki 500 aps./min.
- Bandomasis svoris: Pavyzdyje buvo suvirintas 340 g bandomasis svoris.
- Balansavimo koregavimai: Po bandomųjų važiavimų su bandomuoju svoriu prietaisas parodė, kad vienoje veleno pusėje reikia pridėti 3100 gramų, o kitoje - 4300 gramų.
- Tikslus derinimas: Siekiant dar labiau optimizuoti rezultatus, pridėti 400 g ir 700 g svoriai. Vėliau buvo atliktas dar vienas derinimo etapas, pridedant 200 ir 400 gramų svorius. Dėl erdvinių apribojimų svoriai buvo suvirinti vienas ant kito. Galiausiai šie laikinieji svoriai buvo pakeisti tiksliai išpjautais, estetiškais, specialiai šiam velenui pagamintais atsvarais.
- Kontrolinis matavimas: Atlikus pataisymus, atliekamas kontrolinis vibracijos matavimas. Subalansavus svarbu atsižvelgti į ekscentricitetą, pasukant rotorių 180 laipsnių kampu ir pakartojant matavimą.
Balansavimo Įranga ir Įrankiai
Dinaminis balansavimas atliekamas specialiose horizontaliose balansavimo staklėse arba, kai kuriais atvejais, rotorių (pavyzdžiui, ventiliatorių) dinaminis balansavimas gali būti atliekamas mašinos/įrenginio darbo vietoje naudojant nešiojamuosius prietaisus. Šiuolaikinėje gamyboje, kurioje itin svarbi gaminių kokybė, rotorių balansavimas tampa svarbia technologinio proceso dalimi.
Portatyvinis lazerinis prietaisas gali būti naudojamas mašinos/įrenginio darbo vietoje velenams centruoti ir jų centruotės patikrai atlikti.
Balanset-1A - Nešiojamasis Balansavimo Prietaisas
„Balanset-1A“ yra dviejų kanalų nešiojamas prietaisas, kuris atlieka vienos plokštumos ir dviejų plokštumų dinaminį balansavimą bei vibracijos analizę (bendras greitis, spektrai, bangos forma). Jo pagrindinės savybės:
- Apsukų diapazonas: 300-100 000 aps./min.
- Vibracijos diapazonas: 0,5-80 mm/s RMS.
- Fazės tikslumas: ±1°.
- Funkcijos: Svorio padalijimas, derinimo judesiai, tolerancijos tikrinimas ir ataskaitų generavimas yra įtraukti į programinę įrangą.
Kai rotoriuje yra iš anksto išgręžtos skylės arba fiksuotos tvirtinimo pozicijos (pvz., ventiliatoriaus menčių varžtai), gali būti neįmanoma uždėti svorio tiksliai apskaičiuotu kampu. „Balanset-1A“ komplekte yra svorio paskirstymo funkcija, kuri leidžia įvesti dviejų artimiausių galimų pozicijų kampus, o programinė įranga suskaido vieną korekcijos vektorių į du mažesnius svorius tose pozicijose.
Priežiūra ir Dažniausiai Užduodami Klausimai
Įdiegus reguliaraus patikros grafiką, yra svarbu išlaikyti tinkamą veleno balansą. Šios patikros turėtų apimti vizualinį patikrinimą dėl nubrozdinimų, pažeidimų ar korozijos požymių. Kvalifikuoti meistrai gali pastebėti ankstyvus įspėjamuosius požymius. Toks proaktyvus požiūris gali išvengti netikėtų gedimų ir pailginti variklio komponentų tarnavimo laiką.
Kaip dažnai turėtų būti atliekamas veleno balansavimas?
Veleno balansavimas paprastai turėtų būti tikrinamas kas 30 000-50 000 mylių, priklausomai nuo transporto priemonės naudojimo ir eksploatacijos sąlygų. Tačiau, jei pastebite bet kokius netikėtus vibracijas ar triukšmus, rekomenduojama nedelsiant atlikti apžiūrą, nepriklausomai nuo nuvažiuoto atstumo.
Kokie yra veleno balansavimo kaštai?
Profesionalus veleno balansavimas paprastai kainuoja nuo 100 iki 300 USD (nors šiame tekste minimos dolerių sumos, tai orientacinis kainų diapazonas), priklausomai nuo transporto priemonės tipo ir vietos. Ši investicija yra minimali lyginant su galimomis sąnaudomis, susijusiomis su remontu, jei nebus išspręstos disbalanso problemos.
Ar galiu važiuoti su nebalansuotu velenu?
Nors techniškai tai ir įmanoma, važiuoti su nebalansuotu velenu nėra rekomenduojama. Tai gali sukelti pagreitintą kitų komponentų nusidėvėjimą, sumažinti kuro efektyvumą ir potencialiai kelti pavojingas važiavimo sąlygas. Visada nedelsdami spręskite veleno balansavimo problemas, kad užtikrintumėte saugumą ir išvengtumėte didesnių pažeidimų.
