Variklio valdymo blokas (ECU) yra vienas svarbiausių automobilio elektronikos komponentų, atsakingas už pavaros agregato darbą. Jis veikia kaip mažas kompiuteris, kuris, naudodamasis įvairių jutiklių duomenimis, parenka tinkamą oro ir degalų santykį, nustato įpurškimo momentą bei uždegimo laiką. Variklio veikimo sistema yra gana sudėtinga, nes jai valdyti reikia išties nemažai komponentų.
Variklio Valdymo Bloko (ECU) Funkcijos ir Veikimo Principai
Duomenų Surinkimas iš Jutiklių
Variklio valdymo blokas renka informaciją iš tokių jutiklių kaip deguonies jutiklis, veleno padėties jutiklis, paskirstymo veleno padėties jutiklis ir įsiurbimo kolektoriaus temperatūros daviklis. Jutikliai informaciją teikia variklio valdymo blokui, o šis valdo vykdiklius ir modulius.
Valdymo blokas jutikliais matuoja akceleratoriaus pedalo padėtį bei esamus variklio ir automobilio darbo rėžimo parametrus. Variklio valdymo blokas gauna informaciją iš visų variklio skyriuje esančių jutiklių.
Degiojo Mišinio Valdymas
Įvertindamas įėjimo signalus, valdymo blokas apskaičiuoja sinchroniškai degimo procesui slėgio reguliavimo vožtuvo arba dozatoriaus purkštuvų ir kitų vykdymo mechanizmų valdymo signalus. Pagal jutiklių duomenis, ECU išskaičiuoja, kokį degųjį mišinį tiekti į degimo kamerą. Pavyzdžiui, varikliui esant šiltam, tiekiamas liesesnis mišinys, o esant karštam - riebesnis mišinys. Taip pat yra matomas įsiurbiamo oro srautas ir temperatūra, pagal kuriuos taip pat orientuojamasi į degiojo mišinio sudėtį.
„Common Rail“ Sistemos ir Jos Komponentai

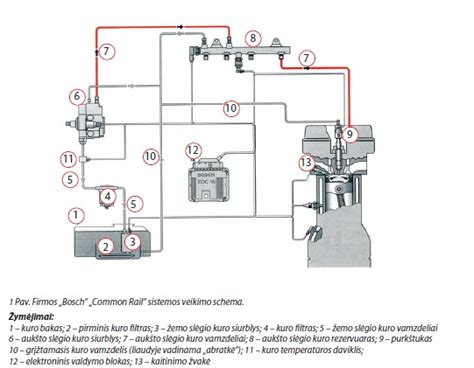

„Common Rail“ sistema yra moderni dyzelinių variklių valdymo sistema, kuriai būdingi keli pagrindiniai komponentai, užtikrinantys efektyvų degalų tiekimą ir įpurškimą.
Pagrindiniai „Common Rail“ Komponentai
- Didelio slėgio siurblys: atsakingas už degalų slėgio kėlimą.
- Degalų filtras: užtikrina degalų švarą.
- Degalų bakas: talpina degalus.
- Grubaus valymo filtras: atlieka pirminį degalų filtravimą.
- Akumuliatorius (rail): didelio slėgio degalų saugykla.
- Slėgio jutiklis akumuliatoriuje: matuoja degalų slėgį.
- Purkštukai: įpurškia degalus į degimo kamerą.
- Slėgio ribojimo vožtuvas: reguliuoja degalų slėgį.
Jutikliai ir Vykdikliai „Common Rail“ Sistemoje
Šioje sistemoje dalyvauja 19 jutiklių/modulių/vykdiklių, kurie teikia informaciją variklio valdymo blokui. Tarp svarbiausių jutiklių yra:
- Dujų skirstymo veleno jutiklis
- Alkūninio veleno jutiklis
- Variklio aušinimo skysčio temperatūros jutiklis
- EGR vožtuvo solenoidas ir padėties jutiklis
- Degalų slėgio valdymo solenoidas ir jutiklis
- Degalų temperatūros jutiklis
- Pakaitinimo žvakių valdymo modulis ir pačios pakaitinimo žvakės
- Purkštukai
- Įsiurbiamo oro temperatūros jutiklis
- MAP jutiklis (matuoja absoliutų slėgį oro įsiurbimo vamzdyje)
- Turbinos oro pūtimo temperatūros jutiklis
- Greičio jutiklis
Degalų Akumuliatorius (Rail)
Degalų akumuliatoriaus užduotis - sukaupti iki didelio slėgio suslėgtus degalus. Akumuliatoriaus tūris taip pat turi slopinti slėgio svyravimus. Akumuliatoriaus tūris nuolat užpildytas suslėgtais degalais.
Purkštukų Sandara ir Valdymas
„Common Rail“ sistemos svarbiausi komponentai yra purkštukai. Juose įstatytas greitaeigis vožtuvas (elektromagnetinis arba pjezoelektrinis), kuris atidaro ar uždaro purkštuvą. Taip galima įpurškimo procesą valdyti atskirai kiekvienam cilindrui. Purkštukus degimo kameroje sandarina varinės tarpinės. Purkštukai purškia degalus tiesiai į variklio degimo kameras.
Degalai jiems teikiami iš akumuliatoriaus trumpais didelio slėgio vamzdeliais. Sistemos ypatybė - sukuriamas įpurškimo slėgis nepriklausomai nuo variklio sūkių dažnio ir įpurškiamų degalų kiekio. Įpurškimo pradžia ir įpurškiamų degalų kiekis keičiami elektra valdomais purkštuvais. Įpurškimo momentą valdo elektroninės dyzelinio variklio valdymo sistemos kampo-laiko sistema.
Kaip veikia automobilio degalų įpurškimo sistema, žingsnis po žingsnio paaiškinta!
Variklio Valdymo Bloko Gedimai ir Diagnostika
Gedimų Požymiai ir Galimos Pasekmės
Net ir nedidelis variklio valdymo bloko gedimas ilgainiui gali sukelti rimtų padarinių: sutrikusį degalų įpurškimą, stūmoklių pažeidimus, turbokompresoriaus ar net viso variklio užsikirtimą. Be to, gali sugesti uždegimo ritės bei kiti elektroniniai elementai.
Pagrindiniai variklio valdiklio gedimo požymiai:
- Netolygus variklio darbas
- Variklio užgesimas po įšilimo
- Sunkus užsivedimas arba visiškas neužsivedimas
- Neveikiantis akceleratoriaus pedalas
- Avarinio režimo įsijungimas
Gedimų Prevencija ir Diagnostika
Dauguma gedimų kyla dėl išorinių priežasčių: trumpo jungimo, sugedusių jutiklių, netinkamai sumontuotos dujų įrangos. Norint sumažinti riziką, rekomenduojama:
- Reguliariai tikrinti uždegimo žvakes, rites ir akumuliatorių.
- Stebėti dujų įrangos darbą.
- Neatidėlioti smulkių gedimų šalinimo.
- Nuosekliai tikrinti elektronikos veikimą.

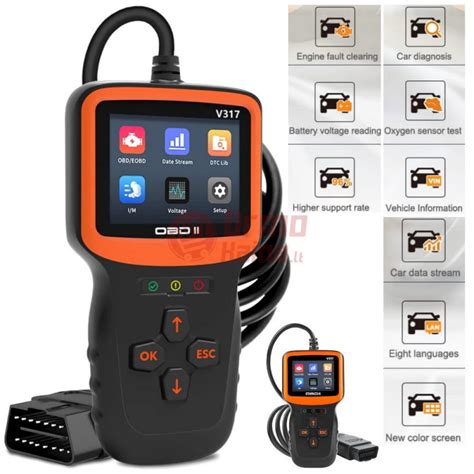

Greitas būdas patikrinti variklio valdymo bloką - prijungti automobilį prie diagnostikos kompiuterio. Specialistas nustato klaidų kodus ir pasako, ar problema tikrai susijusi su valdikliu. Kai kuriais atvejais užsidega „Check Engine“ lemputė, tačiau ji parodo tik bendrą gedimą, o ne konkrečią priežastį.
Remontas ir Keitimas
Sugedusį variklio valdymo bloką galima remontuoti arba pakeisti. Remonto atveju specialistai išmontuoja modulį, nustato gedimo priežastį ir atlieka taisymą. Dažnai kartu tikrinami ir prijungti jutikliai. Naujesniuose automobiliuose, turinčiuose daugiau elektronikos, kartais rekomenduojama keisti modulį nauju. Tai brangesnė, bet patikimesnė išeitis.
