Šiame informaciniame straipsnyje aptariami modernūs rutuliniai ventiliai su elektrinėmis pavaromis, skirti efektyviam srauto valdymui įvairiose inžinerinėse sistemose. Komplekte yra patvari ir tvirta pramoninės klasės elektrinė pavara su aukštos kokybės rutuliniu vožtuvu, užtikrinanti patikimą veikimą.

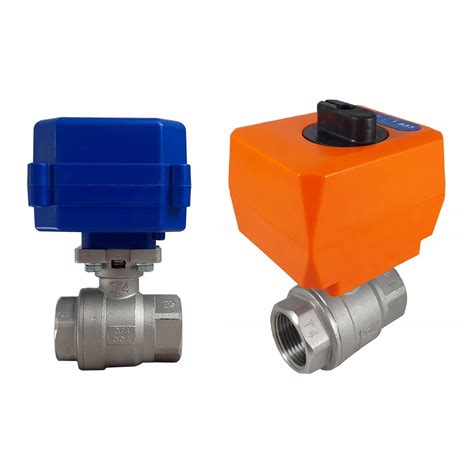

Elektrinės pavaros: A83 ir A80 ECO
Pagrindinės savybės ir suderinamumas
A83 ir A80 ECO elektrinės pavaros skirtos rutuliniams vožtuvams valdyti. Jos sukurtos montuoti tiesiai ant dviejų ir trijų krypčių rutulinių vožtuvų, kurių skersmuo nuo 1/2 iki 1 1/4 colio (DN15, DN20, DN25, DN32), naudojant montavimo plokštę, atitinkančią ISO5211 standartą.
A83 elektrinės pavaros gali dirbti tiek su žalvariniais, tiek su nerūdijančio plieno vožtuvais, kurių sukimosi kampas siekia iki 90 laipsnių. Elektrinė pavara pasižymi kompaktišku dydžiu ir dideliu sukimo momentu. Ji sukurta taip, kad ją būtų lengva naudoti ir įdiegti. Be to, pavara A83 turi galimybę rankiniu būdu atidaryti arba uždaryti rutulinį vožtuvą avariniais atvejais ir integruotą padėties indikatorių.
A83 elektrinės pavaros yra įvairių valdymo ir galios versijų, įskaitant 230 V AC, 12 V DC arba 24 V DC. Jose įrengti ribiniai jungikliai, kurie tuščiąja eiga nutraukia energijos suvartojimą.
NAUJIENA! Siūloma A83 WIFI elektrinė pavara, bendradarbiaujanti su Tuya/Smart Life programėle.
Techninės specifikacijos
Pavarų techniniai duomenys:
- Mažas energijos suvartojimas tik keičiant padėtį.
- Išjungia pavarą.
- Mažas dydis tinka vožtuvams.
- Energijos sąnaudos: A80 ECO - 10W, A83 - 6W.
- Maksimalus sukimo momentas: 8 Nm.
- Atidarymo/uždarymo laikas: A80 ECO - 10s, A83 - 8s.
- Atsparumo vandeniui klasė: IP54.
- Korpuso spalva: A80 ECO - mėlyna, A83 - oranžinė.
- Korpuso medžiaga: PAPlieno mechanizmas.
- Mechaninis padėties indikatorius ant dangčio (išskyrus A80 ECO).
- Vielos ilgis: 900 mm.
- Aplinkos temperatūra: -10 °C iki 50 °C.
Prie šių pavarų tinkamas rutulinis vožtuvas turėtų būti 1 colio DN25 PN40 su plokšte, skirta prijungti elektrinę pavarą, suderinamą su ISO5211.
Rutuliniai ventiliai BEV su pavara
Paskirtis ir veikimo principas
Rutuliniai ventiliai su pavara BEV yra skirti atlikti uždarymo funkciją vandeninėse šildymo arba oro kondicionavimo sistemose. Rutuliniai ventiliai BEV sudaryti iš dviejų dalių - ventilio ir elektrinės pavaros.
Montavimas ir pajungimas
Ventilis BEV tiekiamas jau su uždėta pavara. Siekiant apsaugoti pavaros korpusą nuo pažeidimų, prieš montuojant ventilį, pavarą rekomenduojama nuimti. Tam tikslui reikia ištraukti metalinį spaustuką ir nuimti pavarą. Ventilį sistemoje sumontuokite tinkamoje padėtyje.
Elektros prijungimą atlikite pagal pateiktą schemą, naudodami originalų kabelį. Tuo metu, kai įtampa bus prijungta prie rudos spalvos laido, ventilis bus uždarytas. Kai įtampa prijungiama prie rudos ir juodos spalvos laidų, ventilis atsidaro.
Apsaugos ir valdymo funkcijos
Esamą vožtuvo padėtį nusako rankenėlės padėtis ant pavaros. Jeigu rankenėlė yra statmena pavarai - ventilis uždarytas. Dėl ventilio ašies ir pavaros lizdo formos pavarą ant ventilio galima uždėti tik vienoje pozicijoje.
Novatoriškos konstrukcijos dėka pavara gali sukinėti vožtuvą 360° kampu abiem kryptimis. Tuo atveju, kai padėties pasikeitimo metu ateina dar vienas signalas keisti padėtį, pavara nesustoja ir nekeičia sukimosi krypties, bet suka ventilio rutulį toliau ta pačia kryptimi, kol pasiekia užduotą padėtį.
Jeigu kažkas blokuoja ventilio rutulį ir ventilis negali uždaryti srauto, pavara suka jį į kitą pusę. Tokiu būdu nešvarumai, kurie gali blokuoti srautą, nukreipiami kitur, o pavara apsaugoma nuo sugadinimo.
Rankinis valdymas avariniais atvejais
Ventilius BEV galima sumontuoti sistemoje be pavaros. Sumontavus vožtuvą, pavara gali būti uždėta bet kuriuo metu vėliau. Elektros nutraukimo atveju ventilis pasiliks padėtyje, kurioje buvo iki nutraukimo. Norėdami pavarą perjungti į rankinį režimą, paspauskite ir pasukite pavaros režimo mygtuką į rankinio valdymo poziciją. Tokiu būdu galite valdyti ventilį rankenėlės pagalba.
Atitiktis direktyvoms
Rutuliniai ventiliai BEV atitinka elektromagnetinio suderinamumo direktyvos EMC (2004/108/EB), žemos įtampos direktyvos LVD (2006/98/EB), RoHS2 (2011/65/EB) ir slėginių indų direktyvos PED (97/23/EB) reikalavimus.
