Automobilių variklių našumas nuolat tobulėja, o viena iš svarbiausių technologijų, leidžiančių padidinti variklio galią ir efektyvumą, yra turbokompresoriai (arba tiesiog - turbinos). Šiuolaikiniuose automobiliuose turbinos veikimą reguliuoja turbinos valdymo aktuatoriai, kurie kontroliuoja turbinos slėgį ir užtikrina optimalų variklio darbą skirtingomis sąlygomis.
Turbinos valdymo aktuatorių tipai ir veikimo principas
Turbinos valdymo aktuatorius yra įrenginys, kuris reguliuoja išmetamųjų dujų srautą į turbokompresorių. Šis įrenginys gali būti mechaninis arba elektroninis, tačiau jo pagrindinis tikslas - kontroliuoti turbinos suspaudimo slėgį, kad būtų pasiektas optimalus variklio veikimas.
Turbinos valdymo aktuatorius veikia valdydamas išmetamųjų dujų srautą, kuris eina per turbokompresorių. Kai variklio apkrova padidėja, didėja ir išmetamųjų dujų kiekis. Dujos suka turbinos sraigtą, kuris, savo ruožtu, suspaudžia orą, tiekiamą į variklį.
Turbinos valdymo aktuatoriaus sandara
Turbinos valdymo aktuatoriai susideda iš kelių pagrindinių dalių, kurios užtikrina tinkamą jų veikimą:

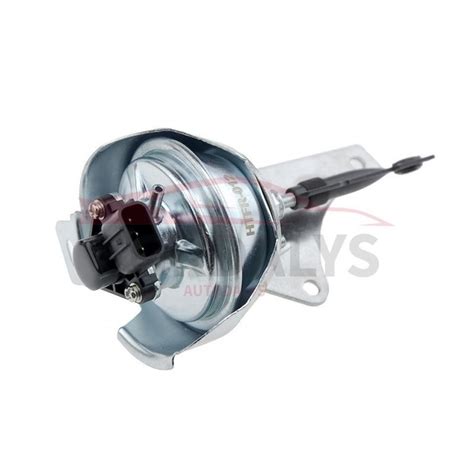

- Membrana yra viena svarbiausių mechaninio turbinos valdymo aktuatoriaus dalių. Ji veikia kaip slėgio jutiklis, kuris reaguoja į išmetamųjų dujų slėgį. Membranos funkcija yra esminė slėgio reguliavimui.
- Stūmoklis arba strypas yra tiesiogiai sujungtas su membrana ir perduoda jos judesį į kitas turbinos dalis. Mechaninio aktuatoriaus strypas yra pritvirtintas prie atliekų išmetimo vožtuvo (angl. wastegate), kuris reguliuoja išmetamųjų dujų srautą.
- Spyruoklė yra esminė mechaninio valdymo aktuatoriaus dalis, kuri atsako už slėgio reguliavimą. Spyruoklė sulaiko membraną tam tikroje padėtyje ir pasipriešina jos judesiams iki tol, kol išmetamųjų dujų slėgis viršija nustatytą ribą. Kai slėgis pakyla, spyruoklė susispaudžia, leisdama membranai judėti ir reguliuoti vožtuvo padėtį.
- Atliekų išmetimo vožtuvas, dar vadinamas wastegate, yra mechanizmas, kuris kontroliuoja, kiek išmetamųjų dujų patenka į turbokompresorių. Jis atsidaro arba užsidaro, priklausomai nuo aktuatoriaus siunčiamo signalo. Atliekų išmetimo vožtuvas gali būti vidinis arba išorinis.
Elektroninis turbinos valdymas

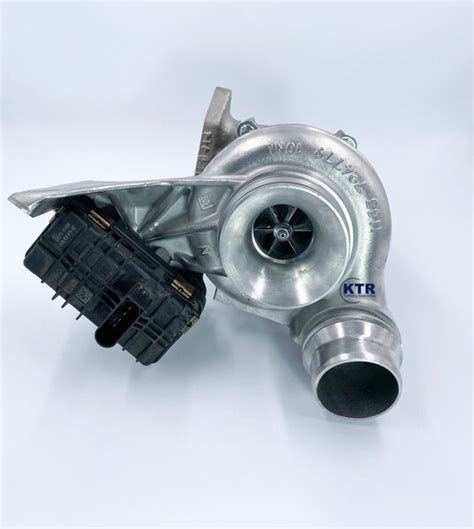

Šiuolaikiniuose automobiliuose vis dažniau naudojami elektroniniai aktuatoriai, kurie turi integruotą valdymo bloką. Elektroninis valdymo blokas (ECU - Engine Control Unit) naudoja jutiklių informaciją, kad tiksliai valdytų turbinos slėgį. Jutikliai stebi įvairius variklio parametrus, tokius kaip išmetamųjų dujų slėgis, variklio temperatūra ir oro srautas.
Elektroninis valdymo blokas suteikia didesnį tikslumą ir greitesnę reakciją, palyginti su mechaniniais aktuatoriais. Elektroninėse sistemose svarbūs yra jutikliai, kurie stebi įvairius variklio ir išmetamųjų dujų parametrus. Šie jutikliai perduoda informaciją elektroniniam valdymo blokui, kuris naudoja šiuos duomenis aktuatoriaus valdymui.
Dažniausios problemos ir adaptacija "Audi A6 C6 3.0 TDI"
"Audi A6 C6 3.0 TDI" automobiliuose neretai pasitaiko problemų, susijusių su turbinos valdymo moduliu ir jo adaptacija. Pavyzdžiui, gali atsirasti tokia problema, kai automobilis "Audi A6 C6 3.0tdi 2006m automatas" stovint vietoje gazuojant nuo 1000 iki 2000 apsukų atsiranda vibracija. Nors priežastys gali būti įvairios, turbinos valdymo sistema dažnai įeina į gedimų sąrašą, kai dega "check" lemputė ir dingsta trauka.
Klaidos kodai ir jų interpretacija
Viena iš dažnai pasitaikančių klaidų, susijusių su turbinos valdymu, yra P0234, kuri rodo: "Boost Pressure Regulation: Limit Exceeded (Overboost Condition)". Ši klaida signalizuoja apie per didelį turbinos slėgį. Kita aktuali klaida yra P3348, apibūdinama kaip "Control Circuit for Controller for Turbocharger 1 (J724): Electrical Malfunction P3348 - 005 - No or Incorrect Basic Setting / Adaptation". Pastaroji klaida tiesiogiai nurodo į turbinos valdymo modulio elektrinį gedimą arba neteisingą bazinį nustatymą/adaptaciją.
Pasitaiko atvejų, kai, netgi pastačius turbinos valdymo modulį į vietą pagal reikiamus parametrus ir ištrynus klaidas, trauka neatsiranda. Automobilis įsibėgėja lėtai, o maždaug nuo 2500 apsukų bando staigiau rinkti apsukas, bet tada pradeda mirksėti žvakių pakaitinimo lemputė ir vėl atsiranda P0234 klaida.
Diagnostika ir adaptacijos ypatumai
Susidūrus su klaidomis P3348, kurios esmė yra turbinos valdymo modulio adaptacija, kyla klausimas, kaip ją atlikti. Kai kurie teigia, kad turbinos aktuatoriaus adaptacijai reikalingas specialus testeris VAS6395, kurį turi "Audi" centrai. Teigiama, kad be jo nėra galimybės suderinti turbinos valdymo bloko, ir nei per VCDS, nei per VAG-COM tai padaryti nepavyks.
Tačiau yra ir kitokia nuomonė, kad adaptaciją galima atlikti ir be minėto specialaus testerio. Svarbu, kad net jeigu turbinos traukutė suvaikšto įjungus degimą, vis tiek yra tikimybė, kad aktuatorius yra sugedęs ir reikalauja adaptacijos arba pakeitimo.
