Toyota Avensis 2004 m. saugikliai: išsamus vadovas

Šiame straipsnyje išsamiai aptarsime saugiklių vietas, paskirtį ir keitimo procedūras įvairiuose Toyota Avensis modeliuose, ypatingą dėmesį skirdami 2004 m. modeliui. Saugikliai yra gyvybiškai svarbūs automobilio elektros sistemos komponentai, apsaugantys grandines nuo perkrovų ir galimos žalos. Tinkamas supratimas apie saugiklių išdėstymą ir veikimą leidžia greitai identifikuoti ir išspręsti elektros problemas, užtikrinant saugų ir patikimą automobilio veikimą.

Toyota Avensis 2004 m. variklio skyriaus su saugiklių dėžute nuotrauka

Saugiklių dėžučių vietos

Toyota Avensis automobiliuose saugiklių dėžutės paprastai būna dviejose pagrindinėse vietose: salone (keleivio pusėje) ir variklio skyriuje. Tiksli vieta gali šiek tiek skirtis priklausomai nuo konkretaus modelio ir gamybos metų, todėl visada rekomenduojama pasikonsultuoti su savo automobilio savininko vadovu.

Saugiklių dėžutė salone

Saugiklių dėžutė salone dažniausiai yra po prietaisų skydeliu, keleivio pusėje. Norėdami ją pasiekti, gali tekti atidaryti specialų dangtelį arba nuimti plastikinę apdailą. Šioje dėžutėje paprastai randami saugikliai, apsaugantys tokius komponentus kaip SRS oro pagalvių sistema, stumdomas stogas (stoglangis), galinis rūko žibintas, priekiniai rūko žibintai, centrinis užraktas, radijas ir kt.

Saugiklių dėžutė variklio skyriuje

Saugiklių dėžutė variklio skyriuje paprastai yra šalia akumuliatoriaus arba kitoje variklio skyriaus pusėje. Ji yra apsaugota nuo aplinkos poveikio specialiu dangteliu. Šioje dėžutėje rasite saugiklius, apsaugančius svarbius variklio valdymo sistemos komponentus, tokius kaip pagrindinė relė, aušinimo ventiliatorius, oro kondicionierius, degalų siurblys, ABS (stabdžių antiblokavimo sistema) ir kt.

Toyota Avensis 2004 m. variklio skyriaus saugiklių dėžutės schema

Saugiklių reikšmės ir paskirtis (Toyota Avensis T25/T250)

Konkrečiai aptarsime antros kartos Toyota Avensis (T25/T250) modelius, gamintus 2003-2009 metais. Saugiklių išdėstymas ir paskirtis šiems modeliams yra gana standartizuota, tačiau visada patartina patikrinti savo automobilio savininko vadovą, kad įsitikintumėte, jog informacija yra tiksli jūsų konkrečiam modeliui. Saugiklių reikšmės (amperai - A) nurodo, kokią maksimalią srovę saugiklis gali atlaikyti prieš perdegdamas. Saugiklių keitimas netinkamos amperinės vertės saugikliu gali sukelti elektros sistemos gedimus ar net gaisrą.

Variklio skyriaus saugikliai (benzininis variklis)

Pagrindinė saugiklių dėžė variklio skyriuje

Šioje dėžėje yra dauguma variklio ir susijusių sistemų saugiklių. Pavyzdžiui:

  • FMX/JCase 40A (RDI) - elektriniai aušinimo ventiliatoriai (3ZZ-FE ir 1ZZ-FE varikliams).
  • FMX/JCase 30A (RDI) - elektriniai aušinimo ventiliatoriai (1AZ-FE, 1AZ-FSE ir 2AZ-FSE varikliams).
  • FMX/JCase 40A (HTR) - oro kondicionavimo sistema.
  • FMX/JCase 30A (CDS) - elektriniai aušinimo ventiliatoriai (1AZ-FE, 1AZ-FSE ir 2AZ-FSE varikliams).
  • FMX/JCase 30A (RR DEF) - galinio lango atitirpinimo sistema.
  • FMX/JCase 50A (EPMS) - elektrinė vairo stiprintuvo sistema (3ZZ-FE ir 1ZZ-FE varikliams).
  • FMX/JCase 40A (MAIN) - priekiniai žibintai, saugikliai "HyLP HI LH", "HyLP HI RH", "HyLP LH" ir "HyLP RH".
  • MINI 15A (AM2) - užvedimo sistema, "IGN" ir "ST" saugikliai.
  • MINI 20A (EFI) - daugiafunkcinė degalų įpurškimo sistema/sekaus degalų įpurškimo sistema, "EFI NO. 1" ir "EFI NO. 2" saugikliai.
  • MINI 15A (IG2) - užvedimo sistema, daugiafunkcinė degalų įpurškimo sistema/sekaus degalų įpurškimo sistema.
  • MINI 7.5A (ALTYS) - įkrovimo sistema.
  • MINI 10A (HAZARD) - avariniai žibintai.
  • MINI 15A (HORN) - garso signalas.
  • MINI 10A (ETCS) - variklio valdymo sistema (1AZ-FE varikliui be apėjimo, kitiems varikliams užvedimo sistema).
  • MINI 20A (A/F) - daugiafunkcinė degalų įpurškimo sistema/sekaus degalų įpurškimo sistema (1AZ-FE varikliui).

Antroji variklio skyriaus saugiklių dėžė (benzininis variklis)

Šioje dėžėje yra svarbūs saugikliai, susiję su pagrindinėmis sistemomis:

  • FMX/JCase 50A (AM1 NO. 1) - saugikliai: "PWR SEAT", "FR DIC", "FUEL OPN", "ECUSB 1", "PyRR P/W", "PyFR P/W", "DyRR P/W" ir "DyFR P/W".
  • FMX/JCase 40A (ABS) - stabdžių antiblokavimo sistema (be transporto priemonės stabilumo kontrolės sistemos).
  • FMX/JCase 50A (VSC) - stabdžių antiblokavimo sistema, transporto priemonės stabilumo kontrolės sistema (su transporto priemonės stabilumo kontrolės sistema).
  • FMX/JCase 30A (HYLP CLN) - priekinių žibintų ploviklis (su priekinių žibintų plovikliu).
  • FLF/PAL 293 100A (ALT) - generatorius (3ZZ-FE ir 1ZZ-FE varikliams), apsaugantis daugelį kitų grandinių.
  • FLF/PAL 293 120A (ALT) - generatorius (1AZ-FE, 1AZ-FSE ir 2AZ-FSE varikliams), apsaugantis daugelį kitų grandinių.
  • MICRO2 25A (ABS) - stabdžių antiblokavimo sistema (be transporto priemonės stabilumo kontrolės sistemos).
  • MICRO2 25A (VSC) - stabdžių antiblokavimo sistema, transporto priemonės stabilumo kontrolės sistema (su transporto priemonės stabilumo kontrolės sistema).
  • MINI 7.5A (EFI NO. 2) - išmetamųjų teršalų kontrolės sistema.
  • MINI 10A (EFI NO. 1) - daugiafunkcinė degalų įpurškimo sistema/sekaus degalų įpurškimo sistema.

Trečioji variklio skyriaus saugiklių dėžė (žibintų saugikliai)

  • MINI 10A (H-LP HI LH) - kairysis priekinis žibintas (ilgosios šviesos) (su dujų išlydžio lempomis ir/arba dienos žibintais).
  • MINI 10A (H-LP HI RH) - dešinysis priekinis žibintas (ilgosios šviesos) (su dujų išlydžio lempomis ir/arba dienos žibintais).
  • MINI 15A (H-LP LH) - kairysis priekinis žibintas (artimosios šviesos).
  • MINI 15A (H-LP RH) - dešinysis priekinis žibintas (artimosios šviesos).

Variklio skyriaus saugikliai (dyzelinis variklis)

Pagrindinė saugiklių dėžė variklio skyriuje

Dyzeliniuose varikliuose yra keletas specifinių saugiklių:

  • FMX/JCase 50A (AM1 NO. 1) - saugikliai "PWR SEAT", "FR DIC", "FUEL OPN", "ECUyB 1", "PyRR P/W", "PyFR P/W", "DyRR P/W" ir "DyFR P/W".
  • FMX/JCase 30A (H/CLN) - priekinių žibintų ploviklis (su priekinių žibintų plovikliu).
  • FMX/JCase 40A (HTR) - oro kondicionavimo sistema.
  • FMX/JCase 30A (CDS) - elektrinis aušinimo ventiliatorius.
  • FMX/JCase 40A (ABS) - stabdžių antiblokavimo sistema (be transporto priemonės stabilumo kontrolės sistemos).
  • FMX/JCase 50A (VSC) - stabdžių antiblokavimo sistema, transporto priemonės stabilumo kontrolės sistema (su transporto priemonės stabilumo kontrolės sistema).
  • MINI 25A (ABS) - stabdžių antiblokavimo sistema (be transporto priemonės stabilumo kontrolės sistemos).
  • MINI 25A (VSC) - stabdžių antiblokavimo sistema, transporto priemonės stabilumo kontrolės sistema (su transporto priemonės stabilumo kontrolės sistema).
  • MINI 7.5A (ALT-S) - įkrovimo sistema.
  • MINI 30A (DCC) - "ECUB 2", "DOME" ir "RAD NO. 2" saugikliai.
  • MINI 30A (AM2) - užvedimo sistema, "IGN" ir "ST" saugikliai.
  • MINI 10A (HAZARD) - avariniai žibintai.
  • MINI 25A (FOHTR) - degalų šildymas.
  • MINI 15A (HORN) - garso signalas.
  • MINI 20A (EFI) - daugiafunkcinė degalų įpurškimo sistema/sekaus degalų įpurškimo sistema, išmetamųjų teršalų kontrolės sistema.
  • MINI 25A (PWR HTR) - papildomas šildymas (su papildomu šildymu).
  • FMX/JCase 30A (RR DEF) - galinio lango atitirpinimo sistema.
  • FMX/JCase 40A (MAIN) - priekiniai žibintai, saugikliai "HyLP HI LH", "HyLP HI RH", "HOLP LH" ir "HyLP RH".

Antroji variklio skyriaus saugiklių dėžė (dyzelinis variklis)

  • FMX/JCase 50A (HTR1) - oro kondicionavimo sistema (su PTC šildymu).
  • FMX/JCase 50A (HTR2) - oro kondicionavimo sistema (su PTC šildymu).
  • FLF/PAL 293 80A (GLOW) - variklio kaitinimo sistema.
  • FLF/PAL 293 140A (ALT) - saugikliai "GLOW", "HTR1", "HTR2", "RDI", "ABS" (25 A), "VSC" (25 A), "ABS" (40 A)", "VSC" (50 A), "CDS", "AM1 NO.1", "H/CLN", "HTR" (10 A), "RR FOG", "FR FOG", "AM1", "DOOR", "STOP", "OBD2", "S/ROOF", "PWR SEAT", "P/POINT", "TAIL", "PANEL", "RR WIP", "ECUyIG", "WIP", "GAUGE2", "GAUGE1", "HTR" (40 A) ir "SyHTR".

Prietaisų skydelio saugiklių dėžutė

Prietaisų skydelyje esančioje saugiklių dėžutėje, esančioje po prietaisų skydeliu už apsauginio dangtelio, randami saugikliai, atsakingi už įvairias salono funkcijas. Sąraše pateikiama pagrindinių saugiklių paskirtis:

  1. IGN (10A): SRS oro pagalvių sistema, prietaisai ir indikatoriai, daugiafunkcinė degalų įpurškimo sistema/sekaus degalų įpurškimo sistema, paleidimo sistema.
  2. S/ROOF (20A): Elektrinis stoglangis.
  3. RR FOG (7.5A): Galinis rūko žibintas.
  4. FR FOG (15A): Priekiniai rūko žibintai, priekinio rūko žibinto indikatorius.
  5. AM1 (25A): Užvedimo sistema, saugikliai "CIG" ir "RAD NO. 1".
  6. PANEL (7.5A): Kombinuotas ekranas, prietaisų skydelio apšvietimas, elektroniniu būdu valdoma automatinė pavarų dėžės sistema, daiktadėžės apšvietimas, priekinių žibintų ploviklis, įspėjamieji žibintai, indikatoriai, transporto priemonės stabilumo kontrolės sistema.
  7. RR WIP (20A): Galinis valytuvas ir langų ploviklis.
  8. GAUGE2 (7.5A): Atbulinės eigos žibintai, priekinių žibintų pakreipimo valdymas, avariniai žibintai.
  9. CIG (15A): Cigarečių degiklis.
  10. HTR (10A): Sėdynių šildymas, oro kondicionavimo sistema.
  11. ROW NO. (7.5A): Navigacijos sistema, kombinuotas ekranas, garso sistema, elektriniai veidrodėliai, integracijos relė, elektros lizdas, indikatoriai ir prietaisai.
  12. PWR SEAT (30A): Elektra valdoma sėdynė (su elektra valdoma sėdyne).
  13. TAIL (10A): Stovėjimo žibintai, galiniai žibintai, valstybinio numerio apšvietimas, bagažinės apšvietimas, automatinė priekinių žibintų lygio reguliavimo sistema, priekiniai rūko žibintai, galiniai rūko žibintai, prietaisai.
  14. OBD2 (7.5A): Borto diagnostikos sistema.
  15. P/POINT (15A): Elektros lizdas.
  16. DOOR (25A): Centrinė durų užrakto sistema.
  17. WIP (25A): Priekinio stiklo valytuvai ir ploviklis, priekinių žibintų ploviklis.
  18. ECUJIG (7.5A): Elektriniai aušinimo ventiliatoriai, įkrovimo sistema, stabdžių antiblokavimo sistema, elektrinė vairo stiprintuvo sistema, transporto priemonės stabilumo kontrolės sistemos signalizacija.
  19. S-HTR (20A): Sėdynių šildymas.
  20. GAUGE1 (10A): Jungiklių modulis, kombinuotas ekranas, integracijos relė, prietaisai ir indikatoriai, priekinio stiklo valytuvų atitirpinimas, galinio lango atitirpinimas, automatinės pavarų dėžės perjungimo blokavimo sistema, stovėjimo stabdys, automatinė vidaus atbulinio vaizdo veidrodėlio apsauga nuo akinimo.
  21. STOP (15A): Automatinės pavarų dėžės perjungimo blokavimo sistema, stabdžių žibintai, stabdžių antiblokavimo sistema, trečiasis stabdžių žibintas, daugiafunkcinė degalų įpurškimo sistema/daugiafunkcinė sekaus degalų įpurškimo sistema.

Antroji prietaisų skydelio saugiklių dėžutė

Papildomų saugiklių dėžutėje prietaisų skydelyje yra šios grandinės:

  1. DEF I/UP (7.5A): Oro kondicionavimo sistema.
  2. ST (7.5A): Daugiafunkcinė degalų įpurškimo sistema/sekaus degalų įpurškimo sistema, kombinuotas ekranas, paleidimo sistema.
  3. MIR HTR (10A): Išorinių veidrodėlių atitirpinimas.
  4. ROW NO. 2 (15A): Kombinuotas ekranas, garso sistema, navigacijos sistema.
  5. DOME (7.5A): Priekinis salono apšvietimas ir asmeniniai žibintai, durų apšvietimo indikatoriai ir prietaisai, bagažinės apšvietimas, kosmetiniai žibintai, galiniai asmeniniai žibintai, uždegimo jungiklio apšvietimas.
  6. ECU-B (7.5A): Belaidis nuotolinis valdymas, oro kondicionavimo sistema.
  7. PWR SEAT (30A): Elektra valdoma sėdynė (su elektra valdoma sėdyne).
  8. A/F (15A): DPNR (Diesel Particulate NOx Reduction system) (Toyota DYCAT modeliams); DPR (Diesel Particulate active Reduction System) (1AD-FTV varikliui ir DPR katalizatoriui).
  9. P RR P/W (20A): Langų pakėlimas (kairiosios pusės vairavimo transporto priemonėms).
  10. D RR P/W (20A): Langų pakėlimas (dešiniosios pusės vairavimo transporto priemonėms).
  11. P FR P/W (20A): Langų pakėlimas (dešiniosios pusės vairavimo transporto priemonėms).
  12. P FR P/W (20A): Langų pakėlimas (kairiosios pusės vairavimo transporto priemonėms).
  13. D FR P/W (20A): Langų pakėlimas (dešiniosios pusės vairavimo transporto priemonėms).
  14. D RR P/W (20A): Langų pakėlimas (kairiosios pusės vairavimo transporto priemonėms).
  15. P RR P/W (20A): Langų pakėlimas (dešiniosios pusės vairavimo transporto priemonėms).
  16. D FR P/W (20A): Langų pakėlimas (kairiosios pusės vairavimo transporto priemonėms).
  17. P FR P/W (20A): Langų pakėlimas (dešiniosios pusės vairavimo transporto priemonėms).
  18. FUEL OPN (10A): Degalų bako durelių atidarytuvas.
  19. FR DIC (20A): Valytuvo atitirpinimas priekinio stiklo ir saugiklis "MIR HTR".

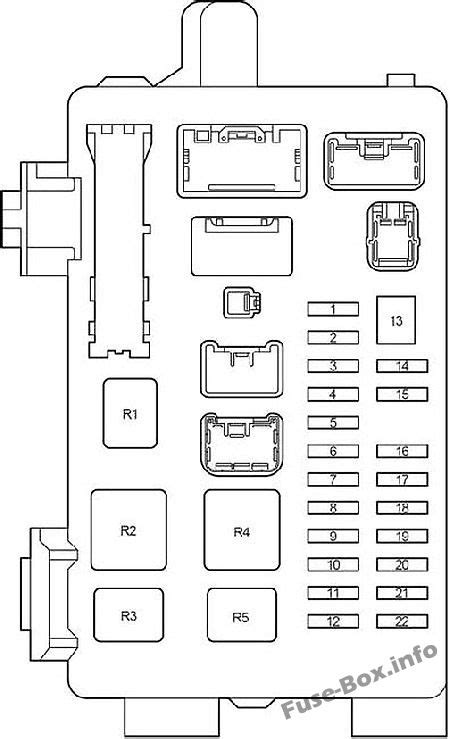

Toyota Avensis T25 salono saugiklių dėžutės diagrama

Kaip pakeisti perdegusį saugiklį?

Saugiklio pakeitimas yra gana paprasta procedūra, tačiau svarbu laikytis kelių atsargumo priemonių:

  1. Išjunkite degimą: Prieš pradėdami keisti saugiklį, išjunkite automobilio degimą.
  2. Raskite perdegusį saugiklį: Atidarykite atitinkamą saugiklių dėžutę ir, naudodamiesi savininko vadovu arba diagrama, esančia ant saugiklių dėžutės dangtelio, nustatykite saugiklį, susijusį su problema.
  3. Patikrinkite saugiklį: Išimkite saugiklį specialiu įrankiu (pincetu), kuris paprastai būna saugiklių dėžutėje. Patikrinkite, ar saugiklio viduje esanti vielutė yra nutrūkusi. Jei taip, saugiklis yra perdegęs.
  4. Pakeiskite saugiklį: Pakeiskite perdegusį saugiklį nauju, tokios pat amperinės vertės saugikliu. Niekada nenaudokite didesnės amperinės vertės saugiklio, nes tai gali sukelti rimtų elektros sistemos problemų.
  5. Patikrinkite veikimą: Įjungę degimą, patikrinkite, ar problema išspręsta. Jei saugiklis vėl perdegė, tai gali reikšti rimtesnę problemą elektros sistemoje, kurią turėtų ištirti kvalifikuotas mechanikas.

KAIP PATIKRINTI IR PAKEISTI AUTOMOBILIO SAUGIKLĮ | Jessicannas

Dažniausios priežastys, dėl kurių perdega saugikliai

Saugiklių perdegimas gali būti sukeltas įvairių priežasčių:

  • Perkrova: Per didelis elektros prietaisų naudojimas vienu metu gali sukelti perkrovą ir perdeginti saugiklį.
  • Trumpasis jungimas: Pažeista elektros instaliacija arba netinkamas elektros prietaisų prijungimas gali sukelti trumpąjį jungimą ir perdeginti saugiklį.
  • Senėjimas: Laikui bėgant saugikliai gali susidėvėti ir perdegti.
  • Drėgmė: Drėgmė gali sukelti koroziją ir trumpuosius jungimus, dėl kurių perdega saugikliai.

Svarbios pastabos

  • Visada naudokite tinkamos amperinės vertės saugiklius.
  • Niekada nebandykite taisyti perdegusio saugiklio.
  • Jei saugiklis dažnai perdega, kreipkitės į kvalifikuotą mechaniką, kad ištirtų elektros sistemą.
  • Laikykite atsarginių saugiklių rinkinį savo automobilyje.
  • Prieš keičiant saugiklį, visada išjunkite degimą.

Šis straipsnis pateikia bendrą informaciją apie Toyota Avensis saugiklius. Visada vadovaukitės savo automobilio savininko vadovu, kad gautumėte tikslią informaciją apie savo konkretų modelį.
