Šiuolaikinės šildymo sistemos reikalauja ne tik kokybiškų ir patikimų komponentų, bet ir preciziško jų suderinimo, kad visa įranga veiktų nepriekaištingai. Cirkuliacinio siurblio termostatas yra vienas iš tų iš pažiūros nedidelių, tačiau nepaprastai svarbių elementų, kurio teisingas veikimas tiesiogiai lemia ne tik namų jaukumą, bet ir elektros bei kuro sąnaudas.
Įvadas: Cirkuliacinio siurblio termostato svarba šildymo sistemoje
Tinkamai sumontuotas termostatas užtikrina, kad siurblys veiks tik tada, kai katile esantis vanduo pasieks reikiamą temperatūrą, ir išsijungs, kai ugnis užges, taip užkertant kelią beprasmiškam šalto vandens varinėjimui po radiatorius ar grindinio šildymo vamzdžius. Visgi, neteisingas šio prietaiso prijungimas gali sukelti virtinę problemų: pradedant nuolat veikiančiu ir elektrą eikvojančiu siurbliu, baigiant katilo perkaitimu ar net trumpuoju jungimu, kuris gali nepataisomai sugadinti visą šildymo sistemos elektroniką. Todėl kiekvienas, nusprendęs šį darbą atlikti savarankiškai, privalo suprasti esminius elektros instaliacijos ir termodinamikos principus.
Saugumas ir pasiruošimas darbams
Prieš pradedant bet kokius darbus su elektros instaliacija, būtina aiškiai suprasti, su kuo turite reikalą. Cirkuliacinio siurblio termostatai dažniausiai yra valdomi 230V įtampa, todėl bet koks neatsargumas ar saugumo taisyklių ignoravimas gali turėti katastrofiškų pasekmių. Nors teoriškai termostato prijungimo schema nėra labai sudėtinga, praktikoje tenka susidurti su įvairiais niuansais: nuo tinkamo laidų skerspjūvio parinkimo iki teisingo temperatūros jutiklio pritvirtinimo prie vamzdžio. Be to, rinkoje egzistuoja įvairių tipų termostatai - mechaniniai, elektroniniai, su panardinamuoju arba paviršiniu jutikliu. Nors jų prijungimo logika dažnai yra panaši, kiekvienas modelis turi savo specifikacijas, į kurias būtina atsižvelgti.
Norint sėkmingai ir saugiai prijungti termostatą, neužteks vien tik perskaityti instrukciją. Turite būti tinkamai pasiruošę tiek techniškai, tiek fiziškai. Prieš pradedant darbus, susiruoškite visus reikiamus įrankius, kad proceso metu nereikėtų blaškytis ir palikti atvirų laidų be priežiūros. Svarbiausia taisyklė - niekada nedirbkite su įtampingaisiais laidais. Prieš pradedant bet kokius prijungimo darbus, būtina išjungti elektros tiekimą katilinėje per pagrindinį skydelį. Išjungę automatinį jungiklį, visada papildomai patikrinkite laidus įtampos indikatoriumi. Taip pat atkreipkite dėmesį į drėgmę. Jei aplinka drėgna, būtinai dėvėkite batus su guminiu padu ir naudokite įrankius su izoliuotomis rankenomis. Visi laidų sujungimai turi būti atliekami tvirtai, kad neatsirastų kibirkščiavimo rizika, kuri ilgainiui gali sukelti gaisrą.
Cirkuliacinio siurblio termostato veikimo principas ir nauda

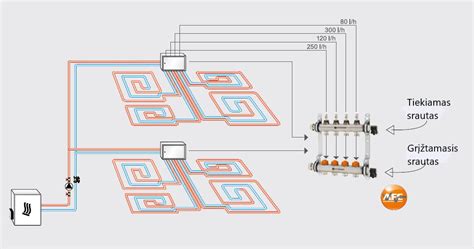

Cirkuliacinio siurblio termostato pagrindinė užduotis yra stebėti šilumnešio (dažniausiai vandens arba specialaus antifrizo) temperatūrą šildymo sistemoje ir atitinkamai valdyti siurblio maitinimą. Paprasčiausi mechaniniai termostatai turi bimetalinę plokštelę arba kapiliarinį jutiklį, pripildytą specialaus skysčio, kuris, reaguodamas į temperatūros pokyčius, plečiasi arba traukiasi. Kai temperatūra pasiekia jūsų nustatytą ribą (pavyzdžiui, 40 laipsnių Celsijaus), mechanizmas uždaro elektros grandinę, ir siurblys pradeda veikti, varydamas karštą vandenį į radiatorius.
Kodėl šis procesas toks svarbus? Įsivaizduokite kieto kuro katilą be termostato. Jei siurblį įjungsite rankiniu būdu, jis veiks nuolatos. Katilui užgesus ir vandeniui atvėsus, siurblys toliau cirkuliuos šaltą vandenį, taip atvėsindamas ne tik pačius radiatorius, bet ir namų patalpas. Dar daugiau, nuolatinis ir beprasmis siurblio darbas smarkiai padidina elektros energijos sąnaudas ir trumpina paties siurblio guolių bei variklio tarnavimo laiką. Be to, termostatas atlieka ir apsauginę funkciją. Jei katilas staiga perkaistų, termostatas užtikrins, kad siurblys veiktų maksimaliu pajėgumu ir išsklaidytų perteklinę šilumą į radiatorius arba akumuliacinę talpą, taip sumažinant sprogimo ar vamzdžių trūkimo riziką.
Detalus termostato prijungimo procesas
Termostato prijungimo procesas reikalauja eiliškumo ir kruopštumo. Net ir mažiausia klaida sujungiant laidus gali lemti įrangos gedimą.
Termostato vietos parinkimas ir jutiklio montavimas
Jei naudojate paviršinį termostatą, jį reikia tvirtinti ant paduodamo karšto vandens vamzdžio, kuo arčiau katilo, bet ne per arti atviros ugnies šaltinių. Vamzdžio paviršius toje vietoje turi būti švarus, be dažų ar izoliacijos likučių. Užtepkite šiek tiek šilumai laidžios pastos ir tvirtai prispauskite jutiklį specialia spyruokle, kuri būna komplekte.
Elektros kabelių paruošimas
Naudokite tinkamo skerspjūvio kabelius, dažniausiai rekomenduojamas 3×1.5 mm² varinis kabelis. Nuimkite išorinę kabelio izoliaciją, palikdami apie 3-5 cm ilgio vidinius laidus. Atsargiai nužievinkite apie 5-7 mm kiekvieno laido izoliacijos.
Termostato maitinimo prijungimas
Atidarykite termostato korpusą. Viduje rasite gnybtus, pažymėtus atitinkamomis raidėmis. Prijunkite iš elektros tinklo ateinantį fazės laidą prie gnybto, žymimo L, o nulinį laidą prie gnybto N.
Siurblio prijungimas prie termostato relių
Termostatas veikia kaip jungiklis, todėl per jį turi keliauti fazės laidas, einantis į siurblį. Termostate rasite kontaktus, žymimus C (Common - bendras), NO (Normally Open - normaliai atviras) ir kartais NC (Normally Closed - normaliai uždaras). Siurblio valdymui dažniausiai naudojamas NO kontaktas. Trumpikliu arba atskiru laidu paduokite fazę į C kontaktą. Prie NO kontakto prijunkite laidą, kuris eis tiesiai į siurblio fazės (L) gnybtą.
Sistemos testavimas ir kalibravimas
Kai visi laidai sujungti ir priveržti, uždarykite termostato ir siurblio korpusus. Įjunkite elektros tiekimą. Nustatykite termostatą ties, pavyzdžiui, 20 laipsnių riba - jei katilo temperatūra aukštesnė, siurblys turi iškart įsijungti. Pasukite ratuką iki 80 laipsnių - siurblys turėtų išsijungti.
Dažniausios klaidos ir kaip jų išvengti
Net ir turint detalią instrukciją, praktikoje lengva padaryti klaidų, kurios gali brangiai kainuoti:
- Fazės ir nulio sumaišymas. Nors kintamosios srovės varikliai kartais veikia net ir sumaišius laidus, per termostato rėlę visada turi būti pertraukiama fazė (L), o ne nulis.
- Netinkamas jutiklio kontaktas su vamzdžiu. Jei paviršinio termostato jutiklis nebus tvirtai prigludęs prie metalinio vamzdžio paviršiaus arba bus sumontuotas ant plastikinio vamzdžio be specialaus metalinio įdėklo, jis neteisingai fiksuos temperatūrą.
- Įžeminimo ignoravimas. Dažnai manoma, kad jei sistema veikia be įžeminimo, jis nėra būtinas. Tai milžiniška klaida.
- Per žema įjungimo temperatūra. Jei termostatą nustatysite ties 25-30 laipsnių Celsijaus, kieto kuro katile esant tokiai temperatūrai siurblys veiks labai ilgai, net kai namams šilumos jau nebereikia.
- Palaidi laidų kontaktai. Elektros gnybtus būtina priveržti labai stipriai. Laikui bėgant, dėl vibracijos ir temperatūros pokyčių kontaktai gali atsilaisvinti.
Dažniausiai užduodami klausimai (DUK)
Ar galima termostatą prijungti pačiam?
Taip, jei turite bazinių žinių apie elektros instaliaciją, mokate naudotis multimetru ir griežtai laikotės saugumo reikalavimų, šį darbą galite atlikti patys. Tačiau, jei elektros schemos jums atrodo visiškai nesuprantamos, geriau nerizikuokite savo saugumu ir kvieskite specialistą.
Kokia optimali cirkuliacinio siurblio įjungimo temperatūra?
Optimali temperatūra priklauso nuo jūsų šildymo sistemos ir katilo tipo. Dažniausiai kieto kuro katilams rekomenduojama nustatyti 45-60 laipsnių Celsijaus ribą.
Kodėl siurblys veikia nuolat, nors termostatas prijungtas?
Tai gali nutikti dėl kelių priežasčių. Pirma, termostato temperatūros riba gali būti nustatyta per žemai (pvz., arti patalpos temperatūros). Antra, gali būti sugedusi termostato rėlė, kuri „užstrigo“ uždarytoje padėtyje. Trečia, jei laidus jungėte patys, galėjote sumaišyti NO (normaliai atviras) ir NC (normaliai uždaras) kontaktus.
Kuo skiriasi paviršinis ir panardinamas termostato jutiklis?
Paviršinis jutiklis montuojamas tiesiai ant vamzdžio išorės. Jį sumontuoti yra labai paprasta ir nereikia išleisti vandens iš sistemos, tačiau jis į temperatūros pokyčius reaguoja šiek tiek lėčiau. Panardinamas jutiklis kišamas į specialią įvorę, esančią pačiame katile ar vamzdyje, ir turi tiesioginį sąlytį su šilumnešiu. Jis yra daug tikslesnis ir reaguoja greičiau, tačiau jo montavimas reikalauja daugiau pastangų ir santechnikos žinių.
Termostato priežiūra ir sistemos modernizavimas
Nors sėkmingas termostato prijungimas yra didelis pasiekimas, norint užtikrinti ilgaamžį ir nepriekaištingą sistemos veikimą, reikalinga ir atitinkama priežiūra bei prevencija. Specialistai rekomenduoja bent kartą per metus, geriausia prieš prasidedant naujam šildymo sezonui, atlikti profilaktinį termostato ir siurblio patikrinimą.
Pirmiausia atkreipkite dėmesį į elektros kontaktus. Dėl nuolatinio šildymo sistemos plėtimosi ir traukimosi šylant bei vėstant, taip pat dėl siurblio sukeliamos vibracijos, laidų gnybtai gali po truputį atsilaisvinti. Išjungę elektros maitinimą, paprasčiausiai pereikite per visus sujungimus su atsuktuvu ir įsitikinkite, kad jie yra tvirti.
Kitas svarbus aspektas yra jutiklio būklės stebėjimas. Jei naudojate paviršinį termostatą, atkreipkite dėmesį, ar tvirtinimo spyruoklė neprarado savo elastingumo ir ar jutiklis vis dar tvirtai prigludęs prie vamzdžio. Kartais šilumai laidi pasta laikui bėgant išdžiūsta ir praranda savo savybes. Tokiu atveju rekomenduojama nuvalyti seną pastos sluoksnį ir užtepti naują.
Taip pat verta pagalvoti apie sistemos modernizavimą ateityje. Nors paprasti mechaniniai termostatai yra pigūs ir atsparūs, vis daugiau namų ūkių pereina prie išmaniųjų, skaitmeninių termostatų. Pastarieji suteikia galimybę ne tik vizualiai matyti tikslią vandens temperatūrą skaitmeniniame ekrane, bet ir nustatyti įvairius laiko grafikus ar histerezės (temperatūros skirtumo tarp įjungimo ir išjungimo) parametrus. Pavyzdžiui, nustačius platesnę histerezę, apsaugosite siurblį nuo pernelyg dažno junginėjimosi, kai katilo temperatūra svyruoja ties nustatyta riba. Tai dar labiau pailgins siurblio variklio gyvenimą ir padidins bendrą sistemos efektyvumą.
