Sunkvežimių priekabų pneumatinės jungtys yra esminė transporto priemonių sistemų dalis, užtikrinanti saugų ir efektyvų priekabų prijungimą bei elektros ir pneumatinių sistemų veikimą. Šiame straipsnyje apžvelgsime įvairius pneumatinių jungčių tipus, jų technines charakteristikas ir pateiksime rekomendacijas, kaip tinkamai prižiūrėti priekabos jungtis, siekiant užtikrinti ilgalaikį ir patikimą jų veikimą.
Pneumatinių jungčių tipai ir specifikacijos
Pneumatinės jungtys yra naudojamos suspausto oro linijoms prijungti prie priekabų. Jos gali būti įvairių formų ir dydžių, atsižvelgiant į konkrečius sistemos reikalavimus. Žemiau pateikiami keli pavyzdžiai su jų techninėmis detalėmis:
RAUFOSS jungtys
- RAUFOSS jungtis, suspausto oro linija 623 7864: Tai trišakis tipo jungtis, pagaminta iš metalo. Ji turi vidinį M16 sriegį su 1.5 mm žingsniu. Ši jungtis priklauso susukamos sistemos pneumatinei produktų kategorijai.
- RAUFOSS jungtis, suspausto oro linija 623 7905: Ši tiesi jungtis, dar vadinama jungė, skirta 10 mm diametro vamzdžiui ar žarnai. Ji turi išorinį M16 sriegį su 1.5 mm žingsniu ir reikalauja 22 mm rakto. Pagaminta iš metalo, priklauso "Kitos jungtys" sistemai.
- RAUFOSS jungtis, suspausto oro linija 623 7747: Ši veržlė priklauso jungčių aksesuarų kategorijai. Ji turi vidinį sriegį ir reikalauja 28 mm rakto.
- RAUFOSS jungtis, suspausto oro linija 623 7749: Panaši į ankstesnę, ši veržlė taip pat priklauso jungčių aksesuarams ir reikalauja 28 mm rakto.
- RAUFOSS jungtis, suspausto oro linija 623 7891: Tai metalinė alkūnė, skirta susukamai sistemai. Ji turi išorinį M22 sriegį su 1.5 mm žingsniu ir reikalauja 28 mm rakto.
PETERS laidų jungtys
- PETERS Laidų jungtys 076.188-15: Tai metalinis perėjimas su vidiniu M16 sriegiu (1.5 mm žingsniu) ir 30 mm ilgiu.
- PETERS Laidų jungtys 076.084-00: Ši tiesi jungė, pagaminta iš metalo, skirta 13 mm diametro vamzdžiui ar žarnai. Jos ilgis yra 60 mm, o išorinis M16 sriegis turi 1.5 mm žingsnį. Reikalingas 22 mm raktas.
- PETERS Laidų jungtys 076.034-00: Tai metalinė tiesi jungtis su vidiniu M16 sriegiu (1.5 mm žingsniu). Jos ilgis yra 27 mm, o sujungimo sistema yra BŁH. Reikalingas 17 mm raktas.
- PETERS Laidų jungtys 076.676-00: Ši tiesi jungtis, priklausanti TEKALAN sistemai, skirta 9 mm diametro vamzdžiui ar žarnai (9x1.5 mm). Jos ilgis yra 47 mm, turi išorinį sriegį ir 1.5 mm žingsnį.
- PETERS jungtis, suspausto oro linija 076.037-10: Tai dvigubo tipo jungtis su 10 mm išoriniu skersmeniu ir 30 mm ilgiu. Ji turi M16 sriegį su 1.5 mm žingsniu, o jai užveržti reikalingas 19 mm raktas.
- PETERS Laidų jungtys 076.002-10: Ši avarinio tipo perėjimo jungtis skirta dviem skirtingo diametro vamzdžiams: 10x1 mm ir 6x1 mm. Jos ilgis yra 50 mm, priklauso avarinio "Push-in" sistemai ir reikalauja 17 ir 19 mm raktų. Pagaminta iš metalo.
- PETERS jungtis, suspausto oro linija 076.037-50: Tai dvigubo tipo jungtis su 15 mm išoriniu skersmeniu ir 30 mm ilgiu. Ji turi M22 sriegį su 1.5 mm žingsniu, o jai užveržti reikalingas 24 mm raktas.
- PETERS Laidų jungtys 076.027-10: Tai metalinė tiesi jungtis su vidiniu M18 sriegiu (1.5 mm žingsniu) ir 28 mm ilgiu. Priklauso "Kitos jungtys" sistemai ir BŁH sujungimo sistemai. Reikalingas 19 mm raktas.

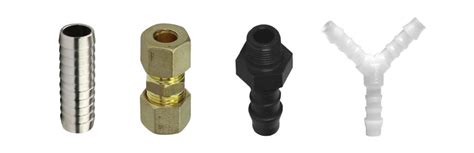

VOSS pneumatinių žarnų jungtys
- VOSS Pneumatinių žarnų jungtis 5232220900: Tai trišakio tipo jungtis, skirta 12x1.5 mm vamzdžiui ar žarnai. Ji turi M12 sriegį su 1.5 mm žingsniu ir priklauso VOSS 232 sujungimo sistemai.
- VOSS Pneumatinių žarnų jungtis 5232800300: Dar viena trišakio tipo jungtis, skirta 12x1.5 mm vamzdžiui ar žarnai. Ši jungtis turi M16 sriegį su 1.5 mm žingsniu ir priklauso VOSS 232 sujungimo sistemai.
- VOSS Pneumatinių žarnų jungtis 5232220300: Ši trišakio tipo jungtis taip pat skirta 12x1.5 mm vamzdžiui ar žarnai. Ji turi M12 sriegį su 1.5 mm žingsniu ir priklauso VOSS 232 sujungimo sistemai.
Priekabos jungties priežiūra
Tinkama priekabos jungties priežiūra yra gyvybiškai svarbi saugiam bet kokios priekabos vilkimui. Priekabos jungtis yra mechaninė sistema, tvirtai pritvirtinta prie automobilio važiuoklės, skirta prikabinti įvairias priekabas (karavanus, motociklų, valčių priekabas ir kt.). Jungties galinėje dalyje yra metalinis strypas su standartiniu 50 mm metaliniu rutuliu, kuris tvirtinamas ir fiksuojamas specialiu laikikliu.
Prie priekabos jungties taip pat yra elektros jungtis, kuri sujungia priekabos elektrines dalis (stabdžių, parkavimo žibintus ir kt.) su automobilio elektros sistema. Kai priekaba neprijungta, jungties kontaktai turi būti uždengti.
Elektros instaliacijos priežiūra ir remontas
Jei kyla problemų su priekabos elektros instaliacija, pavyzdžiui, sugedęs kištukas, pažeistas lizdas ar atsilaisvinęs laidas, svarbu atlikti diagnostiką ir remontą.
13 kontaktų ir 7 kontaktų sistemos
- 13 kontaktų sistema dažnai pasirenkama, kai reikalingos papildomos funkcijos, tokios kaip atbulinės eigos žibintas ar papildomos maitinimo grandinės.
- Standartinėje 7 kontaktų sistemoje paprastai nėra atskiros atbulinės eigos žibinto grandinės ar papildomų maitinimo grandinių.
„Multicon“ asortimente yra dvi populiarios versijos: „Multicon“ ir „Multicon West“. Keičiant ar taisant 13 kontaktų „Multicon“ priekabos kištuką, svarbu atlikti darbus atsakingai.
Lemputės ir laidų tikrinimas
Prieš važiuodami visada pasitikrinkite, ar visos priekabos lemputės veikia. Laikykite po ranka kelias atsargines lemputes.
Profilaktinės priemonės
Siekiant sumažinti prijungimo problemas ir užtikrinti gerą kontaktą:
- Kartą ar du per metus apipurkškite priekabos kištuką ir automobilio lizdą tinkamu kontaktų apsaugos purškikliu (rekomenduojama silikono pagrindu).
- Jei kontaktai atrodo blankūs arba rodo korozijos požymius, pirmiausia juos nuvalykite tinkamu elektros kontaktų valikliu.
- Įsitikinkite, kad priekabos kištukas yra laikiklyje ir nepaliktas ant žemės, kur gali kauptis nešvarumai ir vanduo.
Laidų remonto rekomendacijos
- Jei įmanoma, venkite laikinų varžtinių gnybtų laidų remonto metu.
- Pirmiausia patikrinkite, ar neveikia tik viena lemputė, ar kelios.
- Jei nedega tik viena lemputė, pradėkite nuo lempos bloko:
- Pakeiskite lemputę.
- Patikrinkite, ar lemputės lizdas ir kontaktai yra švarūs ir nepažeisti.
- Patikrinkite, ar atitinkamame automobilio lizdo kaištyje yra maitinimas.
- Patikrinkite, ar laidas tinkamai prijungtas priekabos kištuko viduje, ir nuvalykite kištuko kontaktus.
- Jei reikia, švelniai sureguliuokite kontaktų skirtukus, kad pagerintumėte kontaktą.
- Jei nedega kelios lemputės arba neveikia visa sistema:
- Patikrinkite lempos jungtį ir įsitikinkite, kad įžeminimas (neigiamas polius) nėra pažeistas.
- Patikrinkite, ar atitinkamame (-iuose) automobilio lizdo kaištyje (-iuose) yra maitinimas.
- Patikrinkite, ar laidai tinkamai prijungti priekabos kištuko viduje, ir nuvalykite kištuko kontaktus.
- Jei reikia, švelniai sureguliuokite kontaktų skirtukus.
- Patikrinkite trosą, einantį nuo vilkties iki priekabos galo, ar nėra pažeidimų, nutrūkimų, sulinkimų ar suspaustų vietų. Atkreipkite ypatingą dėmesį į senesnius remonto darbus.

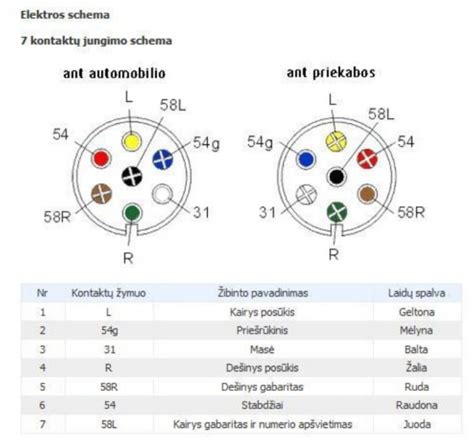

7 kontaktų priekabos laidai: SAE standartas ir RV standartas
