Siekiant užtikrinti švarų garsą ir tobulą muzikos pojūtį automobilyje, svarbu ne tik pasirinkti tinkamą garso aparatūrą, bet ir ją profesionaliai sumontuoti bei sureguliuoti. Šiame straipsnyje aptarsime žemų dažnių kolonėlių (subwooferių) montavimą, stiprintuvų parinkimą, garsiakalbių savybes ir garso nuostatų optimizavimą, ypač atkreipiant dėmesį į „Volvo V70“ modelį.
Automobilių garso sistemos montavimas
Automobilių garso kolonėlių ir aparatūros montavimas reikalauja specifinių žinių ir patirties. Mūsų tikslas - kiekvienam klientui suteikti nepakartojamą patirtį klausant muzikos savo automobilyje, užtikrinant aukštą garso kokybę.
Mūsų teikiamos paslaugos
Atliekame durelių kolonėlių keitimą ir montavimą, bei žemų dažnių kolonėlės montavimą.
-
Durelių garso kolonėlių keitimas ir montavimas
Durelėse esančių garso kolonėlių keitimas atliekamas saugiai ir nepažeidžiant įvairių paviršių. Išmontuojamos senos kolonėlės, jos pakeičiamos naujomis ir sureguliuojamos optimaliausiai garso kokybei. Įprastai tokie darbai trunka apie vieną dieną.
-
Žemų dažnių kolonėlės montavimas

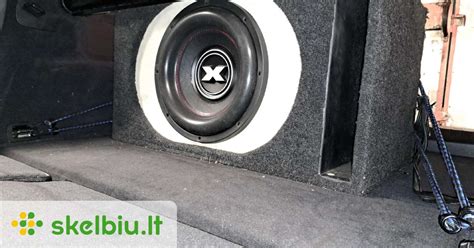

Žemų dažnių kolonėlės (subwooferio) montavimas. Dažniausiai tokio tipo kolonėlė būna kiek didesnė ir yra montuojama bagažinėje arba kitoje vietoje pagal kliento pageidavimus. Ne tik pakeičiamos senos arba sugadintos kolonėlės naujomis, bet ir kruopščiai sumontuojamos, kad garsas būtų aiškus, galingas ir be vibracijų. Nors dažniausiai toks garsiakalbis talpinamas bagažinėje, prisitaikoma ir prie klientų norų. Darbo trukmė: apie 1 dieną.
Klientų atsiliepimai
- Audrius Jonušas: "Atvežiau automobilį su dviejų kolonėlių defektu. Tą pačią dieną sudėjo DAUG geresnes koloneles."
- Viktoras: "Buvau pats pridares fokusu su subu, teko atvaziuoti cia. mano padarytas nesamones sutvarke per pora valandu."
- Anoniminis klientas: "Labai maloniai patarė, paaiškino daug dalykų, kai reikėjo rinktis naujas durų kolonėles. Senas kolonėles išėmė, išsirinktas kolonėles sudėjo į vietas, ir nei vieno įbrėžimo ar įlenkimo ant plastikų neradau."
Garso nuostatų optimizavimas Volvo V70
Pritaikykite radijo ir medijos sistemos garso nuostatas savo poreikiams. Visos išplėstinės garso nuostatos pasiekiamos paspaudus SOUND, kad būtų galima rasti garso nuostatų meniu. Pasukite TUNE, kad nuslinktumėte prie Premium sound*, ir paspauskite OK/MENU.
Garso scena
Garso girdimumą galima optimizuoti įvairiose automobilio vietose. Galima nustatyti Driver seat, Rear seats arba Whole car garso profilį. Pasukite TUNE, kad nuslinktumėte prie Sound stage, ir paspauskite OK/MENU. Pasirinkite garso profilį sukdami TUNE ir patvirtinkite su OK/MENU.
Trijų garso kanalų sistema
Trijų kanalų sistemą galima nustatyti į įj. / išj. padėtį. Nustačius įjungtą padėtį, sistema parenka nuostatą, kad garsas būtų atkuriamas geriausiai. Tada ekrane paprastai pasirodo DPL II ir simbolis. Jei įrašas padarytas naudojant Dolby Digital technologiją, tuomet bus atkuriama pagal šią nuostatą ir ekrane bus rodoma Dolby Digital simbolis. Pasirinkus išjungtą parinktį, transliuojamas 3 kanalų stereofoninis garsas. Pasukite TUNE, kad nuslinktumėte prie Surround, ir paspauskite OK/MENU. Trijų kanalų sistemą galima nustatyti į Įj. / Išj. padėtį paspaudus OK/MENU. Jei pasirinkta Įj. padėtis, trijų kanalų sistemos lygį galima nustatyti atskirai. Pasukite TUNE, kad nuslinktumėte prie lygio nuostatos, ir patvirtinkite OK/MENU. Pasirinkite trijų kanalų sistemos lygį sukdami TUNE ir patvirtinkite su OK/MENU.
Žemų dažnių akustinė sistema
Žemų dažnių akustinės sistemos (subwooferio) garso lygį galima nustatyti atskirai. Pasukite TUNE, kad nuslinktumėte prie Subwoofer, ir paspauskite OK/MENU. Pasirinkite garso lygį sukdami TUNE ir patvirtinkite su OK/MENU.
Centrinis garsiakalbis
Centrinio garsiakalbio garso lygį galima nustatyti atskirai.
Stiprintuvų parinkimas ir jungimas
Patartina, kad stiprintuvo RMS galios nominalas būtų šiek tiek didesnis nei garsiakalbių. Nelaimės dažniausiai atsitinka aukštadažniams ir subams dėl skirtingų priežasčių.
Stiprintuvo galia ir garsiakalbių apsauga
Aukštadažniai sudega dažnai nuo per silpno stiprintuvo, pavyzdžiui, prijungus brangesnius komponentus prie magneto, o ne prie normalaus išorinio stiprintuvo. Tai yra, aukštadažniai sudega nuo apsiribojančios įtampos, kadangi prastesni stiprintuvai „neišveža“ ir iš sinusinės srovės gaunamas trapecinis signalas, sukuriantis nuolatinę srovę trapecijos viršuje ir apačioje, kuri juos ir sudegina. Aukštadažniai yra jautriausi ir užtenka sekundės daliai gauti nuolatinę srovę, kad jis sudegtų.
Subai gali degti ir dėl prastų stiprintuvų, nes pas juos vaikšto labai didelės srovės, ir jeigu ta srovė dažnai būna nuolatinė (ribojasi maksimali įtampa prastame stiprintuve), po kiek laiko sudega apvijos. Kita vertus, dažniau subai sugenda dėl labai galingų stiprintuvų, kurie „užpumpuoja“ garsiakalbius ir įvyksta jau ne apvijų sudegimai, o mechaniniai pažeidimai.
Bendra rekomendacija: kirvis turi atitikti kotą! Nieks nejungs aukščiausios klasės „Alpine X“ subo su „McHammer“ stiprintuvu. Ir jeigu jau išleidžiate 600 Lt (arba atitinkamą sumą eurais) subui, tai stiprintuvą pirkite už ne mažesnę, o realiai - už 1,5-2 kartus didesnę kainą.
Stiprintuvų parametrų vertinimas
Labai nedaug firmų rašo teisingus stiprintuvo parametrus, tad rinkoje yra pilna visokių 2kW stiprintuvų, kurie turi vos 1/4 reklamuojamos galios. Jeigu norite tikrų parametrų, būtinai ieškokite žodžio RMS prie vatų. Bet ir tai negarantuos jums, kad gaunate tai, kas yra rašoma. Tik puikiai žinomos firmos nepameluos jums daugiau nei, tarkim, 10%, pvz., „Alpine“, „Infinity“, „Brax“, „JBL“, „Kicker“, „Clarion“, „Pioneer“, „Rockford Fosgate“, „Helix“ ir t.t.
Varža
Garsiakalbiai dažniausiai yra 4 omų varžos, ir taip jau yra su visais stiprintuvais beveik be išimčių, kad stiprintuvas tiekia skirtingą srovę į skirtingas apkrovas. Tiesa, labai reti komponentai turi 2 omų galimybę.
Jungimas tiltu
Jungimas tiltu naudojamas, kai reikia daugiau galios. Tada dviejų kanalų stiprintuvas naudojamas tik vienam garsiakalbiui, o keturių kanalų stiprintuvas - dviem garsiakalbiams. Kaip taisyklė, jungiant tiltu 2x padidėja leistina mažiausia apkrova ir net ~4x padidėja maksimali galia. Ne visi stiprintuvai turi tilto jungimo galimybę, tačiau didžioji dauguma tai sugeba. Jungimas tiltu naudingiausias jungiant galingus komponentus arba subą, tačiau joks muzikos žinovas nepatars jungti subo prie stiprintuvo, skirto paprastiems garsiakalbiams, nes jis yra tiesiog tam neskirtas ir jo kokybė nebus aukšta.
Signalo ir triukšmo santykis (SNR)
Tai yra santykis tarp reikiamo signalo ir triukšmų. Realiai visada būna virš 90dB, tačiau kuo didesnis - tuo geriau.
Atkuriami dažniai
Aišku, turi būti kuo platesnis ruožas. Monoblokų viršutinė riba vargiai siekia 300Hz, bet daugiau jiems ir nereikia. Šiame parametre svarbiau yra netgi ne dažnių ruožas, o skaičiukas ±XdB. Idealus stiprintuvas tiekia visiškai lygų signalą visuose dažnių ruožuose, tačiau praktikoje jis parodo, kiek decibelų ideali signalo tiesė nukrypsta. Kas iš to, jei stiprintuvas sugeba atkurti signalą nuo 10Hz iki 20kHz, tačiau jo dažnių kreivė ties 20kHz bus 3 oktavomis (9dB) žemesnė? Toks stiprintuvas yra labai prastas. Minimo stiprintuvo nuokrypis 3dB (1 oktava) yra vidutiniškas, tačiau inžinieriai nurodė dažnius nuo 10Hz iki 50kHz, o žmogus girdi tik iki 20kHz, tad dažniai likusiame spektre yra nenaudingi, tik parodantys technikos galimybes.
Iškraipymai (THD)
Tai yra signalo iškraipymai, atsirandantys pačiame stiprintuve. 1% THD yra girdimas, tad patartina kažko ieškoti 0.1-0.3% THD ribose.
Jautrumas (įėjimo signalo)
Įeinančio signalo iš „magiuko“ priėmimo ribos. Galima būtų pagalvoti, kad kuo žemesnis, tuo geriau, tačiau taip nėra. Geriausia, kad tiek stiprintuvas, tiek magas galėtų tiekti ir priimti kuo aukštesnės įtampos signalus. Standartinis linijinio laido signalas yra apie 2V. Brangūs magai tiekia iki 6V. Nes kuo mažesnis signalas, tuo daugiau triukšmų jis prisigaudo keliaudamas linijiniais laidais nuo magneto iki stiprintuvo.
Rekomendacijos ir apgaulės
Pabaigai: visus parametrus skirtingos firmos skirtingai matuoja ir kaip įmanydamos sukčiauja. Nors RMS yra aiškiausiai apibrėžiamas literatūroje, bet ir čia galima pasukčiauti. Žodžiu, beveik negalima tikėti nei vienu skaičiumi ant visokių „McHammer“, „RoadStar“ ir panašių gamintojų produkcijos. Nereikia labai toli eiti: pvz., visų rimtų firmų magai („Alpine“, „Pioneer“ ir pan.) rašo 40-60W į kanalą tik nutyli, kad tai ne RMS. O iš tikro, jei pažiūrėsite į vartotojo manualą, ten parašyta 17W RMS ir pan. Tokios firmos kaip „MB Quart“, „Alpine“, „Infinity“, „Brax“ ir pan. niekados nemeluoja. Jeigu vis dėlto ruošiatės pirkti „noname“ stiprintuvą, žvilgtelėkite į pajungimo kontaktų dydžius ir saugiklių nominalus. Jeigu 2kW stiprintuvas turi 20A saugiklį, tai...
Monoblokai
Monoblokai yra stiprintuvai, skirti tik subams. Jų atkuriamas dažnių juosta nesiekia 300Hz. Jie yra vieno kanalo, nepaisant to, kad gali būti daugiau nei vienas kontaktas subų pajungimui. Jie tikrai nėra pigesni nei paprasti stiprintuvai!
Kuo gi jie geresni už paprastus „sutiltintus“ stiprintuvus? Vidinė elektronika monoblokų ir paprastų stiprintuvų stipriai skiriasi, ypač tai pasireiškia sugebėjime išgauti uždelstą žemą signalą „Bummmmmmm“, nes pas paprastus dažniausiai gausis „Bupfffffff“.
Kondensatoriai ir akumuliatoriai
Ir akumuliatorius, ir kondensatoriai kaupia elektros krūvį. Iš kondensatoriaus maksimali srovė paimama momentaliai, vos tik atsiranda poreikis, o iš akumuliatoriaus paimti pikinės srovės neįmanoma, nes akumuliatoriuje elektros srovė pagaminama cheminės reakcijos metu, o cheminė reakcija turi laiko faktoriaus vėlinimą arba uždelsimą. Tam ir yra dedamas kondensatorius - jis suvienodina srovę, imama iš akumuliatoriaus/generatoriaus, o pats sugeba tiekti stiprintuvams pikinius krūvius. Pikiniai krūviai - tai uždelstas ilgas žemas bosas.
Jeigu jūsų akumuliatorius labai greitai išsikrauna grojant aparatūrai - kondensatorius čia NEPADĖS! Jums reikia galingesnio arba antro akumuliatoriaus. Kondensatorius neprailgins akumuliatoriaus darbo laiko nė 1 sekundę. Jeigu jūsų audiosistemos galia nesiekia 500W, kondensatoriaus dėti neapsimoka. Jeigu tai yra daugiau 500W, dažniausiai rekomenduotina, kad kiek tūkstančių vatų, tiek faradų kondensatorius, t.y. 500W - 0.5F, 1000W - 1F, ir t.t. (TIKRŲ VATŲ! Ne „Raven‘o“ vatų). Be to, ir silpnesnių automobilinių kondensatorių nei 0,5F sunkiai rasite.
Saugikliai ir laidai
Pliusinį laidą reikia atsivesti nuo akumuliatoriaus, o minusinį laidą reikia jungti prie korpuso, geros kontakto vietoje. Srovės šiais laidais teka pakankamai didelės, tad darykite viską atsakingai. Esant trumpam sujungimui gali sudegti jūsų visas automobilis, nes šie laidai, būdami labai stori, nenudegs! Tad pirmas dalykas - prie pat akumuliatoriaus statyti saugiklį šiam pliusiniam laidui!
Laido storis priklauso nuo atstumo ir srovės. Atstumą galite nesunkiai išsimatuoti, o srovė yra suma visų stiprintuvų galių, padalinus iš 14V. Taigi, pavyzdžiui: 2 kanalų stiprintuvas 2x100W ir monoblokas 1x300W, sumoje vartoti gali iki 500W. Padaliname iš įtampos, gauname apie 35 amperus. O dabar žiūrime į lentelę.
Garsiakalbių savybės ir tipai
Garsiakalbių tipai
Jie būna 3 tipų: plačiajuosčiai, koaksialiniai ir komponentiniai. Plačiajuosčiai paprastai būna tik originalūs ir gamintojo, jie yra prasti, o kokybiškiausi yra komponentiniai. Kuo didesnis garsiakalbio diametras, tuo žemesnius garsus jis gali išgauti, čia jau gamtos neapgausi.
Garsiakalbių jautrumas ir galia
Sudėtingiausias klausimas: garsiakalbių jautrumas ir galia. Garsiakalbio sukuriamas garsas matuojamas jautrumu dB/m/W: kiek decibelų sukuriama 1 metro atstumu, davus 1 vato galią. Šis skaičius dažniausiai sukiojasi ties 90dB/m/W.
Galia, aišku, retai kada būna daugiau 100W ir daugumoje sukiojasi 50-80W ribose. Tai yra normalu. Jautrumas nuo 85 iki 95dB. Čia gamintojai sukčiauja kaip įmanydami! Šiuo parametru negalima visiškai pasitikėti. Jeigu lyginate jautrumą, tai lyginkite tik to paties gamintojo garsiakalbius tarpusavyje.
Pavyzdžiui, paimkite vienos firmos, pvz., „Infinity“: „Reference“, „Kappa“ ir „Kappa Perfect“ serijas ir pamatysite, kad kuo aukštesnė klasė, tuo žemesnis jautrumas. Tas pats galioja „Alpine“ firmos S, R ir X klasių garsiakalbiams ir t.t. Norint išgauti geresnę garso kokybę reikia sudėtingesnės difuzoriaus konstrukcijos, o tai reiškia didesnį difuzoriaus svorį. Didesnis difuzoriaus svoris = mažesnis jautrumas. TAI TAŠKAS. Taisyklės išimtis yra tik tam tikros labai brangios medžiagos, kurių pagalba galima išlaikyti mažą difuzoriaus svorį. Bet čia jau kosmosas.
O pigus garsiakalbis = lengvas difuzorius = lengvai išsikraipantis = netiesinis judėjimas = nekokybiškas garsas su daug iškraipymų. Pigiausią, popierinį arba plastmasinį difuzorių pagaminti yra lengva, jam judinti nereikia didelės srovės, nereikia didelio magneto, o gaunamas didelis jo judėjimas, didelis oro slėgis. Tačiau labai kenčia kokybė, kuri daugumai "gezu" yra neįdomi. Prie tokio subo nereikia didelio stiprintuvo ir nereikia didelės srovės. Jeigu jūs nesate kurti, visų brangesnių nei 300 Lt (arba atitinkamos sumos eurais) garsiakalbių garsumo užteks, kad „valytų“. Svarbiausia, tai kaip kokybiškai bus sumontuoti garsiakalbiai ir koks stiprintuvas juos maitins.

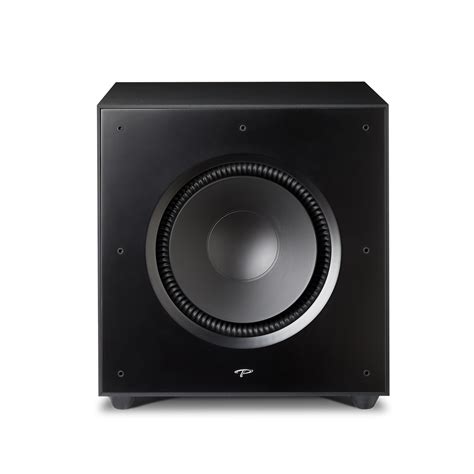

Žemų dažnių kolonėlių (subwooferių) dėžės
Subai skirti groti garsus iki 100Hz, dažnai net iki 80Hz. Tuo tarpu paprasti garsiakalbiai skirti groti nuo 80-120Hz. Subai turi būti montuojami dėžėse arba „freeair“. „Freeair“ montavimas yra paprasčiausias, tačiau tik labai retą subą pagal gamintojo nurodymus galima montuoti „freeair“, priešingu atveju jūs jį suplėšysite per porą minučių.
Dėžių tipai
- Uždaros: Paprasčiausios, mažiausiai darbo, lengviausia padaryti ir apskaičiuoti. Jos yra mažiausiai jautrios blogai darbo kokybei, skaičiavimo klaidoms ar stiprintuvo kokybei ir subsoniniams dažniams (<20Hz). Netinka silpnam stiprintuvui!
- Su fazoinvertoriumi: Teisingai apskaičiavus jomis išgaunamas 2x didesnis rezonansinis garsas (+3dB!). Dažnių juosta siauresnė, tačiau subas neturi groti 300Hz ar didesniu dažniu, tad viskas gerai. Subai yra jautrūs subsoniniams dažniams ir juos taip lengva suplėšyti, tad negrokit garsiai labai retų eksperimentinių gabalų su tokiais dažniais. Šias dėžes jau reikia surinkti tiksliai ir gerai uždaryti visus plyšius, nes nuo to keičiasi charakteristikos ir garso kokybė. Neblogai tinka silpnam stiprintuvui.
- Band-pass: Garsiakalbio difuzorius yra uždaromas tarp dviejų kamerų. Teisingai apskaičiavus išgaunamas 4x didesnis rezonansinis garsas (+6dB!), tačiau jas tikrai labai sudėtinga padaryti ir siūlau nelįsti prie jų.
Dėžės skaičiavimas
Jeigu turite garsiakalbio visus parametrus iš manualo, tai dėžės apskaičiuoti reikia specialių programų, labiausiai rekomenduojama JBL Speakershop. Ji nemokama ir pagooglinus ją susirasite. Dėžės tūris skaičiuojamas ne pagal galingumą/skersmenį, o pagal krūvą kitų parametrų. Jei jų nėra, pasiziūrėkite tiksliai markę ir susiraskite internete. Jums reikės Thiele-Small parametrų: VAS, FQ, Qts, Qc, Qes, jautrumo ir t.t.
Fazoinvertorius
Skylė (fazoinvertorius) priklauso nuo dėžės. Taip pat skirtumas yra, kurioje vietoje skylė. Svarbu, kad vidinis vamzdžio galas būtų ne mažiau nei pusės vamzdžio diametro atstumu nuo bet kokių sienų - beje, tai padaryti nėra lengva. Dėl to, į kurią pusę jis nukreiptas, yra šimtai diskusijų internete, ir sprendimas vienas: reikia žiūrėti pagal situaciją arba intuiciją. Paprastai, jei darote į tą pačią kryptį kaip garsiakalbis - neturėtumėte pralaimėti, išskyrus, jeigu ir garsiakalbio kryptis yra į bet kur. Vamzdžio kaina apie 20-30 Lt (arba atitinkama suma eurais) audioaparatūros parduotuvėse, jis turi briauną, tad užtenka gerai įgrūsti į jam paruoštą skylę. Beje, vamzdžių diametras ir ilgis taip pat labai svarbūs. Jis apskaičiuojamas pagal programą taip pat.
Subas su stipriaku
Garso galingumo matavimo standartai
Šiuo metu aparatūros galingumui matuoti naudojami standartai sukuria tikrą maišalynę. Rinkoje galime pamatyti solidžios firmos stiprintuvą, kurio galingumas 50W kanalui, ir pigų „noname“ muzikinį centriuką, besipuikuojantį lipduku 1000W.
Istoriniai ir dabartiniai matavimai
-
Nominalus galingumas
Sovietmečiu buvo naudojami du galingumo matavimo parametrai: nominalus ir sinusinis. Teisingiausias būtų nominalus galingumas, jis pradžioje ir buvo naudojamas, o po to, pasimokius iš užsienio marketingo gudruolių, buvo pradėtas naudoti sinusinis. Pavyzdžiui, visiems žinomos kolonėlės S-90 yra 35W nominalaus galingumo (senas pavadinimas 35AC), o dabar pervadintos į S-90 pagal sinusinį galingumą.
Nominalus galingumas - tai toks, kada aparatūra gali atkūrinėti realų muzikinį signalą neribotą laiką be fizinio aparatūros sugedimo.
-
Sinusinis galingumas (DIN)
Panašus į nominalų galingumą, tik vietoje realaus muzikinio signalo naudojamas taip vadinamas „rožinis triukšmas“.
-
Rated Maximum Sinusoidal / Root Mean Squared (RMS)
Galingumas, kurį aparatūra gali atlaikyti vieną valandą be gedimų, grojant realų muzikinį signalą. Apytikriai viršija DIN 25-30 proc.
-
Peak Momentary Performance Output (PMPO)
Beprotiškasis galingumas, kurį aparatūra atlaiko 1-2 sekundes, padavus 200Hz signalą. Viršija DIN apie 20 kartų. Štai šitą parametrą paprastai ir naudoja gudruoliai, pigios aparatūros gamintojai. Tai tokia nesąmonė, kad net nėra nusistovėjusi transkripcija. Vieni vadina Peak Momentary Performance Output, kiti Peek Music Power Output arba Pulse Maximum Power Output.
Akustikos jautrumas
Kolonėlėms labai svarbus parametras yra jų jautrumas. Pavyzdžiui, prie kolonėlių parašytas jautrumas 90dB, iš tikro reiškia dydį 90dB/W/m, kas reiškia, jog ši akustinė sistema gali sukurti 90dB didesnį garso slėgį nei 0dB lygis 1m atstumu, kai į ją paduotas 1W galingumas. Už 0dB yra priimtas toks garso slėgis, kuris atitinka žmogaus girdimumo ribą 1-4 kHz diapazone, t.y. jautriausioje žmogaus ausiai dažnių juostoje. Jo dydis 0,000002 N į kv. metrą. Paprastai buitinių kolonėlių jautrumas yra 84-102dB ribose. Jautrumas 84-88 dB laikomas žemu, 89-93dB vidutiniu, o 94-102dB dideliu.
