Šis straipsnis skirtas išsamiai apžvelgti Volvo V70 automobilių saugiklių ir rėlių reikšmes, jų išdėstymą ir funkcijas. Saugikliai ir rėlės yra esminė automobilio elektros sistemos dalis, užtikrinanti apsaugą nuo trumpųjų jungimų ir perkrovų, taip apsaugant brangius komponentus, įskaitant SRS (Supplemental Restraint System), nuo sugadinimo. Šis vadovas skirtas tiek pradedantiesiems, tiek patyrusiems Volvo V70 savininkams, siekiantiems geriau suprasti savo automobilio elektros sistemą ir savarankiškai atlikti smulkius remonto darbus.
Pagrindinė Saugiklių ir Rėlių Paskirtis Volvo V70
VOLVO V70 automobiliuose saugiklių ir relių sistema atlieka itin svarbią funkciją - ji apsaugo elektros instaliaciją nuo gedimų ir užtikrina tinkamą visų elektros prietaisų veikimą. Pagrindinė VOLVO V70 rėlių paskirtis - valdyti įjungimo, išjungimo, srovės padavimo procesus. Dažniausiai rėlės yra sumontuotos valdymo bloke arba prie įrenginio, kuriam valdyti jos yra skirtos.
Saugikliai yra skirti apsaugoti nuo per didelių įtampos šuolių. Sugedus tam tikram įtaisui, saugikliai saugo nuo trumpojo jungimo. Saugikliai rūšiuojami pagal praleidžiamą įtampos stiprumą ir žymimi amperais nuo 5 iki 120. Sutrikus tam tikro elektros įrenginio funkcionavimui, rekomenduojama tikrinti VOLVO V70 II (P80_) saugiklius ir rėles, nes šios dalys sugesdamos apsaugo nuo didelių elektros sistemos gedimų.
Tinkamai veikianti VOLVO V70 rėlių ir saugiklių sistema užtikrina visų elektros prietaisų funkcionavimą. Tinkamai prižiūrimi ir reguliariai tikrinami VOLVO V70 rėlės ir saugikliai tarnaus ilgai ir efektyviai.
Saugiklių Dėžučių Vietos Volvo V70
Volvo V70 automobiliuose saugiklių dėžutės paprastai yra keliose vietose. Dažniausiai jos randamos:
- Po prietaisų skydeliu (salone): Ši dėžutė dažniausiai atsakinga už salono elektros įrangą, tokią kaip apšvietimas, langų kėlikliai, centrinis užraktas ir pan.
- Variklio skyriuje: Ši dėžutė saugo variklio valdymo sistemą, stabdžių sistemą, aušinimo ventiliatorių ir kitus svarbius variklio komponentus.
- Bagažinėje (kai kuriuose modeliuose): Kai kuriuose V70 modeliuose, ypač turinčiuose papildomą elektros įrangą gale, saugiklių dėžutė gali būti įrengta ir bagažinėje. Ji gali būti atsakinga už elektrinį stovėjimo stabdį ar kitus bagažinės elektros prietaisus.
Svarbu paminėti, kad saugiklių dėžučių išdėstymas ir saugiklių reikšmės gali šiek tiek skirtis priklausomai nuo Volvo V70 modelio metų, komplektacijos ir rinkos, kuriai automobilis buvo skirtas. Todėl visada rekomenduojama pasitikrinti konkretaus automobilio savininko vadovą arba naudoti patikimus internetinius šaltinius, kuriuose pateikiama schema būtent jūsų modeliui.

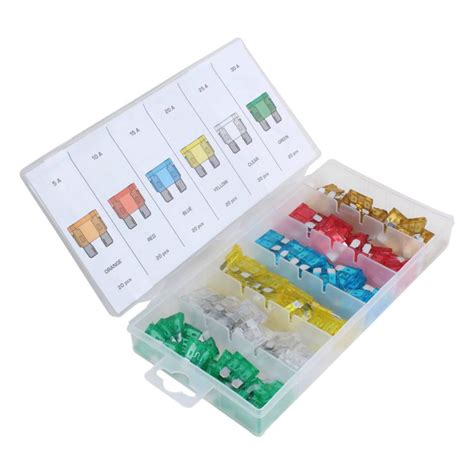

Saugiklių Tipai ir Nominalai
Automobiliuose, įskaitant Volvo V70, naudojami įvairių tipų saugikliai. Dažniausiai pasitaikantys tipai:
- ATO/ATC saugikliai: Tai yra vieni iš populiariausių automobilių saugiklių, turintys plokščią korpusą ir spalvomis koduotas vertes.
- Mini saugikliai: Mažesnė ATO/ATC saugiklių versija, naudojama ten, kur reikia sutaupyti vietos.
- MAXI saugikliai: Didesni saugikliai, skirti didesnėms srovėms, dažnai naudojami pagrindinėse grandinėse.
- Stikliniai saugikliai: Senesnio tipo saugikliai, rečiau naudojami šiuolaikiniuose automobiliuose.
Kiekvienas saugiklis turi savo nominalią vertę, nurodomą amperais (A). Ši vertė nurodo maksimalią srovę, kurią saugiklis gali praleisti prieš perdegdamas. Saugiklių nominalai paprastai būna nuo 5A iki 40A, o kartais ir didesni. Svarbu naudoti tinkamo nominalo saugiklį, nes per mažas saugiklis gali nuolat perdegti, o per didelis - gali nesuveikti laiku ir sugadinti elektros įrangą.
Kaip Rasti ir Pakeisti Perdegusį Saugiklį Volvo V70
Perdegusio saugiklio nustatymas ir pakeitimas yra gana paprastas procesas, kurį gali atlikti dauguma automobilių savininkų:
- Nustatykite problemą: Pirmiausia nustatykite, kuris prietaisas ar sistema neveikia. Tai padės susiaurinti paiešką.
- Raskite saugiklių dėžutę: Žiūrėkite į automobilio savininko vadovą, kad sužinotumėte, kur yra saugiklių dėžutės.
- Atidarykite saugiklių dėžutę: Saugiklių dėžutės dažnai turi dangtelį, kurį reikia atidaryti. Kai kuriuose modeliuose gali reikėti naudoti atsuktuvą ar kitą įrankį.
- Patikrinkite saugiklius: Apžiūrėkite kiekvieną saugiklį. Perdegęs saugiklis dažnai turi nutrūkusį metalinį siūlą viduje. Geriausia naudoti specialų saugiklių testerį, kuris leidžia greitai patikrinti saugiklį neišimant jo iš dėžutės.
- Išimkite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį (dažnai būna saugiklių dėžutėje) arba replėmis atsargiai išimkite perdegusį saugiklį.
- Įdėkite naują saugiklį: Įdėkite naują, tokios pat nominalios vertės saugiklį. Įsitikinkite, kad saugiklis tvirtai įsistato į lizdą.
- Patikrinkite: Įjunkite prietaisą ar sistemą, kuri neveikė, kad įsitikintumėte, jog problema išspręsta.
Jei saugiklis nuolat perdega, tai gali reikšti rimtesnę problemą elektros sistemoje. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą automobilių elektriką.
Jūsų automobilio saugiklių dėžutės paaiškinimas: viskas, ką reikia žinoti apie saugiklių dėžutėse esančius daiktus!
Dažniausios Priežastys, Kodėl Perdega Saugikliai
Saugikliai perdega dėl įvairių priežasčių, tačiau dažniausios iš jų yra:
- Trumpasis jungimas: Tai įvyksta, kai elektros srovė apeina įprastą grandinę ir teka tiesiai į žemę, sukeldama staigų srovės padidėjimą.
- Perkrova: Tai įvyksta, kai per grandinę teka daugiau srovės, nei ji yra skirta. Tai gali atsitikti, kai vienu metu naudojama per daug elektros prietaisų.
- Pažeista izoliacija: Pažeista laidų izoliacija gali sukelti trumpuosius jungimus.
- Senėjimas: Saugikliai gali perdegti dėl natūralaus senėjimo ir susidėvėjimo.
Svarbūs Patarimai ir Atsargumo Priemonės
- Visada naudokite tinkamo nominalo saugiklius.
- Niekada nenaudokite storesnio saugiklio, nei nurodyta.
- Jei saugiklis nuolat perdega, kreipkitės į specialistą.
- Prieš keisdami saugiklį, išjunkite degimą.
- Laikykite atsarginių saugiklių rinkinį savo automobilyje.

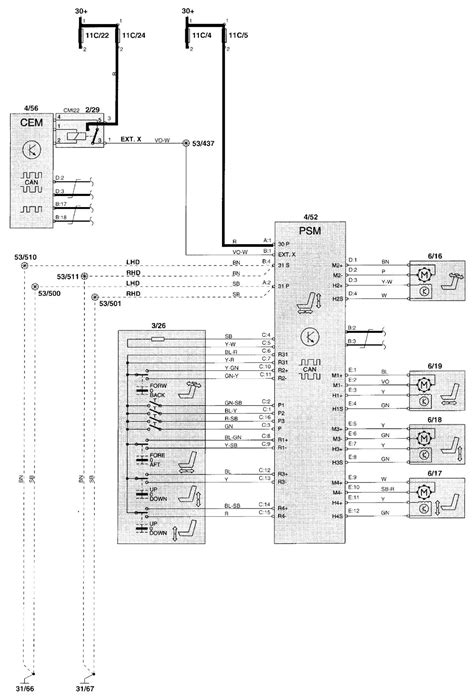

Volvo V70 Saugiklių Schemos ir Lentelės
Saugiklių schemos yra labai svarbios norint teisingai identifikuoti ir pakeisti perdegusį saugiklį. Šios schemos paprastai būna automobilio savininko vadove arba ant pačios saugiklių dėžutės dangtelio. Svarbu naudoti schemą, skirtą būtent jūsų Volvo V70 modeliui, nes skirtingų metų ir komplektacijų modeliai gali turėti skirtingus saugiklių išdėstymus.
Pavyzdinė Saugiklių Reikšmių Lentelė (Salono dėžutė)
Žemiau pateikiamas pavyzdys, kaip gali atrodyti saugiklių reikšmių lentelė, dažniausiai randama salone. Atkreipkite dėmesį, kad tai tik pavyzdys, ir konkrečios reikšmės gali skirtis priklausomai nuo jūsų Volvo V70 modelio.
| Saugiklio Numeris | Amperai (A) | Apsaugoma Grandinė |
|---|---|---|
| 1 | 10 | Priekiniai žibintai (dešinė pusė) |
| 2 | 15 | Galiniai žibintai (dešinė pusė) |
| 3 | 20 | Valytuvai |
| 4 | 25 | Centrinis užraktas |
| 5 | 30 | Langų kėlikliai |
| 6 | 10 | Priekiniai žibintai (kairė pusė) |
| 7 | 15 | Galiniai žibintai (kairė pusė) |
| 8 | 20 | Garso sistema |
| 9 | 25 | Oro kondicionierius |
| 10 | 30 | Stabdžių antiblokavimo sistema (ABS) |
Išplėstinė Volvo V70 Saugiklių Informacija
Toliau pateikiama išsamesnė informacija apie kai kuriuos saugiklius ir jų paskirtis, atsižvelgiant į skirtingus variklius ir komplektacijas. Atkreipkite dėmesį, kad šie duomenys yra apibendrinti ir gali reikalauti patikslinimo pagal jūsų konkretaus automobilio modelio techninę dokumentaciją.
| Amperai (A) | Apsaugoma Grandinė/Paskirtis |
|---|---|
| 50 | Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže |
| 60 | Pirminis saugiklis centriniam elektriniam blokui bagažinėje; Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže |
| 100 | Papildomas elektrinis šildytuvas* |
| 40 | Šildomas priekinis stiklas (kairioji/dešinioji pusė); Prekinio stiklo valytuvai; Ventiliatorius; ABS siurblys |
| 30 | Stovėjimo šildytuvas |
| 20 | ABS vožtuvai; Priekinių žibintų plautuvai*; Priekinių žibintų aukščio reguliavimas*; Aktyvieji ksenoniniai priekiniai žibintai (ABL)* |
| 10 | Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže; ABS; Variklio valdymo modulis; Transmisijos valdymo modulis; Oro pagalvės (SRS); Šildomi valytuvų purkštukai*; Žibintų jungikliai |
| 5 | Reguliuojama vairo jėga*; Relės ritės |
| 20 | Papildomi žibintai* |
| 15 | Garso signalas; Transmisijos valdymo modulis; Solenoidinis jungiklis A/C; Pagalbinis aušalo siurblys |
| 7.5 | Elektromagnetinė oro kondicionieriaus sankaba (4 cil.); Kaitinimo žvakės valdymo modulis (4 cil. dyzelinis); Alyvos siurblys (4 cil. dyzelinis) |
| 5 | Relės ritė pagrindinėje variklio valdymo sistemos relėje (4 cil.); Variklio valdymo modulis (4 cil.); Relės ritė pagrindinėje variklio valdymo sistemos relėje (5, 6 cil.); Variklio valdymo modulis (5, 6 cil.); Relės ritė solenoidinio jungiklio relėje A/C (5, 6 cil. benzininis); Relės ritės centriniame variklio skyriaus šaltosios zonos maitinimo bloke (Start/Stop) |
| 30 | Užvedimo relė (5, 6 cil. benzininis); Žvakės valdymo modulis (5 cil. dyzelinis) |
| 20 | Variklio valdymo modulis (4 cil.); Uždegimo ritės (5, 6 cil. benzininis); Kondensatorius (6 cil.); Variklio valdymo modulis (5, 6 cil. benzininis) |
| 15 | Variklio valdymo modulis (5 cil. dyzelinis); Elektromagnetinė oro kondicionieriaus sankaba (5, 6 cil.); Vožtuvai (5, 6 cil.); Variklio valdymo modulis (6 cil.); Masės oro srauto jutiklis (5 cil. benzininis); Alyvos lygio jutiklis; Priekinis „Lambda“ zondas (4 cil.); Galinis „Lambda“ zondas (4 cil. benzininis); Degalų garavimo išlakų (EVAP) vožtuvas (5, 6 cil. benzininis); „Lambda“ zondai (5, 6 cil.); Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. dyzelinis); Degimo ritės (4 cil. benzininis) |
| 10 | Masės oro srauto jutiklis (4 cil.); Termostatas (4 cil. benzininis); Degalų garavimo išlakų (EVAP) vožtuvas (4 cil. benzininis); Aušalo siurblys EGR (4 cil. dyzelinis); Masės oro srauto jutiklis (5 cil. dyzelinis, 6 cil.); Reguliuojamieji vožtuvai (5 cil. dyzelinis); Purkštukai (5, 6 cil. benzininis); Variklio valdymo modulis (5, 6 cil. benzininis); Vožtuvai (4 cil.); Alyvos siurblys (4 cil. benzininis); Centrinis „Lambda“ zondas (4 cil. benzininis); Galinis „Lambda“ zondas (4 cil. dyzelinis); Aušalo siurblys (5 cil. benzininiuose); Karterio ventiliacijos šildytuvas (5 cil. benzininiuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. benzininiuose Start/Stop); Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop) |
| 20 | Dyzelino filtro šildytuvas (dyzelinas); Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. benzininis) |
| 50 | Dyzelino šildymo žvakės (tik dyzeliniuose varikliuose) |
| 70 | Aušinimo ventiliatorius (4-5 cil. benzininis) |
| 60 | Aušinimo ventiliatorius (6 cil.) |
| 5 | Aušalo siurblys (4 cil. benzininis) |
Dažnai vartotojai pastebi, kad tam tikros vietos saugiklių bloke yra tuščios, nors ir turi kontaktus. Tai gali reikšti, kad tam tikra funkcija ar įrenginys nėra įrengtas konkrečiame automobilyje, arba rėlė yra naudojama kitam tikslui. Svarbu atidžiai skaityti užrašus ant dangtelio ir pačio relių bloko - tai padeda suprasti, kam skirta kiekviena rėlė ar saugiklis.
Jei kyla abejonių dėl konkrečios rėlės paskirties ar jos pakeitimo, galima pasinaudoti gretimai esančių rėlių pavyzdžiu. Reikėtų atkreipti dėmesį į kontaktų skaičių ir išsidėstymą, kad būtų galima pasirinkti tinkamą pakeitimą parduotuvėje.
Dažniausiai Pasitaikančios Problemų Situacijos su Rėlėmis
Viena iš dažnai pasitaikančių problemų, pavyzdžiui, yra neveikiančios galinės priešrūkinės lempos. Tokiu atveju gali trūkti reikiamos rėlės, ypač jei automobilis yra technikinės apžiūros laukimo stadijoje. Jei neturite senosios rėlės ar jos kodo, parduotuvėje gali prireikti informacijos apie jos kontaktų skaičių ir išsidėstymą, kad būtų galima parinkti tinkamą.
Kita situacija gali būti, kai tam tikra rėlė, pavyzdžiui, skirta ventiliatoriui, tiesiog nėra sumontuota automobilyje. Svarbu patikrinti, ar visi numatyti prietaisai yra jūsų automobilyje, ir ar jiems skirta saugikliai bei rėlės yra tinkamai sumontuotos.
Supratimas apie Volvo V70 saugiklius ir jų funkcijas yra būtinas kiekvienam automobilio savininkui. Šis vadovas suteikė išsamų apžvalgą apie saugiklių dėžutės vietas, saugiklių tipus, reikšmes, perdegusių saugiklių nustatymą ir pakeitimą. Laikydamiesi šių patarimų ir atsargumo priemonių, galite užtikrinti savo Volvo V70 elektros sistemos saugumą ir patikimumą, įskaitant gyvybiškai svarbių sistemų, tokių kaip oro pagalvės (SRS), apsaugą.
