Kalbant apie varžtus ir veržles, visi yra su jais susipažinę. Šie elementai yra įprasti tvirtinimo komponentai, naudojami įvairiose pramonės šakose, įskaitant statybą, automobilius, gamybą ir mašinas. Varžtai ir veržlės atlieka skirtingus, bet esminius vaidmenis užtikrinant tvirtas ir saugias jungtis.
Varžtas yra tvirtinimo detalė su srieginiu velenu, paprastai naudojamas su veržle. Veržlė yra šešiakampis metalo gabalas su vidiniais sriegiais. Kartu varžtai ir veržlės suteikia saugias jungtis visur: nuo automobilių surinkimo iki plieninių konstrukcijų.

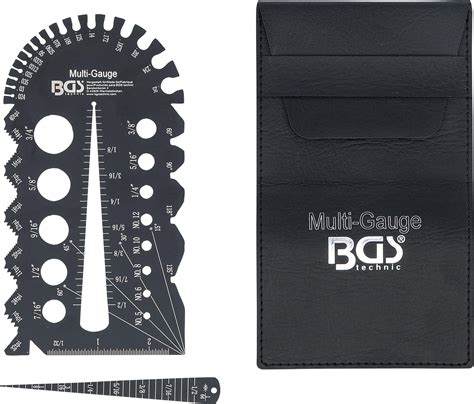

Varžto Sriegio Žingsnis
Norint užtikrinti tiksliausią tvirtinimą, reikia išmatuoti ne tik akivaizdžiausius varžto matmenis, tokius kaip ilgis ir skersmuo, bet ir kitus aspektus. Sriegiai yra svarbus komponentas, jungiantis varžtą su reikiamu tvirtinimo elementu. Žingsnis yra atstumas tarp šių sriegių.
Aukštis paprastai skirstomas į standartinį aukštį, smulkų aukštį ir itin smulkų aukštį. Šios kategorijos atspindi konkrečius matmenis, pagrįstus sriegio dydžiu.
Sriegio žingsnio matavimas yra labai svarbus, nes jei sriegio žingsnis nesutampa su naudojama veržle, varžtas netinkamai užsifiksuos. Dauguma iš atsargų atšauktų varžtų turi standartinį sriegio žingsnį. Tai reiškia, kad jie yra lengviau prieinami, todėl juos galima greitai įsigyti pagal poreikį.
Varžtai: Bendrosios Savybės ir Tipai
Varžtai paprastai turi galvutę ir cilindrinę dalį su išoriniais sriegiais. Jų paskirtis ir savybės labai priklauso nuo medžiagos, stiprumo ir konstrukcijos.
Medžiagos ir Stiprumo Klasės
- 8.8 klasės varžtai paprastai naudoja vidutinio anglies plieną. Dažniausiai naudojamos medžiagos yra ML35, SAE1035, DIN35, SWRCH35K ir JIS. Jie reikalauja terminio apdorojimo.
- 10.9 klasės varžtams turi būti naudojamos mažai ir vidutiniškai legiruoto plieno medžiagos.
- 12.9 klasės varžtams keliami aukštesni eksploataciniai reikalavimai ir jiems reikalingas vidutinio anglies lydinio plienas kartu su terminiu apdorojimu.
Paviršiaus Apdorojimas ir Gamyba
Paviršiaus apdorojimas skirtas pagerinti varžtų atsparumą korozijai ir estetiką. Suformuoti varžtai paprastai reikalauja sriegimo.
Norint išmatuoti varžto arba veržlės sukimosi elgseną, taikoma sukimosi jėga.
Pagrindiniai Varžtų Tipai
Egzistuoja daugybė varžtų tipų, kurių kiekvienas turi tam tikrą dizainą ir paskirtį:
- Vežimo varžtai ypač naudingi sujungiant minkštesnes medžiagas, tokias kaip mediena ir plastikas.
- Flanšiniai varžtai dažniausiai naudojami vamzdžiuose, konteineriuose ir mechaninėje įrangoje. Varžtai paprastai turi šešiakampę galvutę viename gale, kad būtų galima juos pasukti veržliarakčiu arba raktu.
- Vėlavimo varžto galvutė yra kvadrato formos. Sukant ir priveržiant lengviau naudoti veržliaraktį ar kitą įrankį.
- Šešiakampio galvutės varžto galvutė suprojektuota taip, kad ji būtų šešiakampė, kuri gali užtikrinti didesnį sukimo momentą ir nesunku paslysti ar būti pažeista.
- Varžtai su šešiakampėmis galvutėmis yra suprojektuoti su šešiakampiu grioveliu galvutėje ir paprastai naudojami tais atvejais, kai reikalingas didelis sukimo momentas.
- Dviejų galų varžtai yra specialiai sukurti varžtai, kurių abiejuose galuose yra sriegiai. Tokia konstrukcija leidžia montuoti iš abiejų pusių ir montuojant nereikia naudoti veržlių.
- Kilpinis varžtas yra specialiai sukurtas varžtas, paprastai naudojamas sunkiems daiktams pakabinti arba kelti.
- „Dynabolt“ yra bendros paskirties vidutinio dydžio movinis inkaras, ypač tinkamas tvirtinti prie tokių medžiagų kaip mūras ir betonas.
- Didelio stiprumo varžtai yra specialiai sukurti varžtai, kurių medžiagos ir gamybos procesas suteikia jiems didesnį stiprumą ir ilgaamžiškumą nei įprasti varžtai.
- Gręžimo taško varžtas yra specialus varžto tipas, naudojamas pastatams ar įrangai tvirtinti betone. Galvutė sukonstruota su aštriu galu, todėl varžtą lengviau nustatyti montuojant į betoną.
- Aklieji varžtai yra tvirtinimo elementų tipas, naudojamas aklinose skylėse, kai medžiaga pasiekiama tik iš vienos pusės.
- J Varžtas yra J formos varžtas, kurio galvutė yra J formos kreivė ir dažniausiai naudojamas fiksuotoms jungtims betoninėse konstrukcijose.
- U formos sulenkti varžtai su srieginėmis skylėmis abiejuose galuose vadinami U formos varžtais. Šios tvirtinimo detalės naudojamos ne tik įvairiose statybose ir statybose, bet ir vamzdžiams paremti.
VEX Varžtai
VEX varžtai naudoja standartinę sistemą, kurioje pirmasis skaičius nurodo sriegio skersmenį, kitas - sriegių skaičių colyje, o po to - atitinkamą sriegio ilgį.
Varžtus galima prisukti naudojant daugybę įrankių, pradedant standartinėmis Phillips ir Flathead sistemomis iki metrinio šešiakampių raktų naudojimo. VEX gaminiuose dažnai naudojami Torx įrankiai arba Star Drive Screws. Šios žvaigždės tipo galvutės yra mažiau linkusios nuslysti.
VEX gaminiuose naudojami du skirtingi varžtų stiliai: nustatymo varžtas ir užrakinimo varžtai. Nustatymo varžtas skiriasi nuo įprasto varžto, nes jis neturi "galvutės". Reguliavimo varžtas yra vieno dydžio su dviem skirtingomis galvutėmis, pavyzdžiui, #8-32 x 0,125" Star Drive.
Sukamiesiems taškams taip pat yra #8-32 pečių varžtai, kurių sekcija yra trumpa be sriegio, ir ši sritis sukuria mažesnę sukimosi taško trintį. Prieš pradedant naudoti varžtą, svarbu išmokti pasirinkti varžto ilgį. Tai puikiai tinka tais atvejais, kai varžtas bus įkišamas arba išimamas kelis kartus, pavyzdžiui, roboto prieigos plokštėms arba akumuliatoriaus laikikliams.
„Vex“ sraigtinių jungčių pamoka
Veržlės: Paskirtis ir Rūšys
Veržlės dažniausiai yra cilindro formos dalis su sriegiais viduje. Jos pačios savaime nėra tvirtinimo tikslo, o naudojamos kartu su varžtu medžiagoms tvirtinti. Veržlės gali būti naudojamos įvairiose srityse, pavyzdžiui, mašinose, konstrukcijose, automobiliuose ir kt.
Pagrindiniai Veržlių Tipai
- Acorn Nuts (gilės veržlės) yra veržlė su dangteliu, kurios galvutė yra apvalios dangtelio formos, dengianti srieginę varžto dalį.
- Šešiakampės veržlės yra įprastos veržlės su šešiakampe galvute, dažniausiai naudojamos su šešiakampiais varžtais.
- Užveržimo veržlės yra specialiai suprojektuota veržlė, paprastai plonesnė už įprastą veržlę, naudojama papildomai užrakinti arba pritvirtinti jungtį po kita veržle.
- Užrakto veržlė yra veržlė, skirta pridėti papildomą jungties fiksavimo jėgą. Viename įprastų tipų naudojama speciali konstrukcija arba medžiaga, kad padidintų trintį su sriegiais.
- Movos veržlė yra ilga veržlė, paprastai naudojama dviem srieginiams strypams arba srieginiams vamzdžiams sujungti.
- Veržlė su raštais arba nelygios galvutės veržlė yra suformuota tam, kad būtų patogu suimti.
- Sparninė veržlė yra veržlė su dviem į išorę išsikišusiomis sparno formos plokštėmis, paprastai naudojama tais atvejais, kai reikia priveržti arba atlaisvinti rankiniu būdu.
- Kvadratinės veržlės, kurių vidiniai sriegiai yra kvadratiniai, naudojamos su kvadratiniais varžtais. Dėl savo formos juos galima lengviau suveržti ir atlaisvinti jungties paviršiui statmena kryptimi.
- Flanšinės veržlės yra veržlės, kurių viename gale yra platus, plokščias flanšas. Šio flanšo apačioje paprastai yra dantukų (mažų briaunų arba dantukų), kurie sukimba su paviršiaus medžiaga, prie kurios jis priveržiamas.
Atvirkštinio ir Smulkaus Sriegio Veržlės
Veržlės su atvirkštiniu sriegiu ir smulkus sriegis yra srieginių jungčių rūšis, naudojama mechaninių dalių ir konstrukcijų sujungimui ir išardymui, ir dažniausiai naudojama mašinų, chemijos pramonės, elektros energijos ir kt. srityse. Abiejų tipų jungtys yra srieginės, tačiau yra skirtumų.
Apibrėžimai
- Veržlės atvirkštinis sriegis reiškia, kad sriegio sukimosi kryptis yra priešinga įprastai naudojamo sriegio krypčiai, t. y. priveržiant ir išsukant sriegį, sukimosi kryptis yra atvirkštinė.
- Smulkūs sriegiai yra sriegiai su santykinai mažu žingsniu.
Skirtumai
Pagrindinis skirtumas tarp atvirkštinio sriegio ir smulkaus sriegio veržlių yra sukimosi ir žingsnio kryptimi:
- Sukimosi kryptis: Veržlės atvirkštinio sriegio sukimosi kryptis yra priešinga, o plonasis sriegis sukasi ta pačia kryptimi kaip ir įprastai naudojamas sriegis. Todėl naudojant reikia atkreipti dėmesį į sukimosi krypties pasirinkimą.
- Žingsnis: Smulkių sriegių žingsnis yra trumpesnis nei veržlių atvirkštinių sriegių, o žingsnis yra gana plonas. Todėl veržlės su atvirkštiniu sriegiu yra geresnės laikomosios galios ir tvirtinimo jėgos atžvilgiu.
Taikymo Sritis
- Veržlės su atvirkštiniu sriegiu dažniausiai naudojamos mažo greičio, mažo sukimo momento įrangos jungtyse, tokiose kaip prietaisai, skaitikliai, elektros įranga ir kt.
- Smulkus sriegis naudojamas didelio greičio, didelio sukimo momento įrangos jungtyse, tokiose kaip automobiliai, lėktuvai, traukiniai ir kita mechaninė įranga.
Kaip Pasirinkti Tinkamas Sriegines Jungtis
Renkantis tinkamą srieginę jungtį, reikia atsižvelgti į keletą veiksnių, tokių kaip apkrovos pajėgumas, tvirtinimo jėga, aplinkos naudojimas, jungimo būdas ir kt. Atsižvelgiant į jungiamų dalių charakteristikas ir aplinkos naudojimą, reikia pasirinkti tinkamas sriegines jungtis. Renkantis būtina atkreipti dėmesį į sukimosi krypties ir dantų žingsnio skirtumus.
Apibendrinant galima teigti, kad skirtumas tarp veržlių su atvirkštiniu sriegiu ir smulkiu sriegiu yra sukimosi kryptis ir dantų žingsnis. Renkantis tinkamas sriegines jungtis, reikia atsižvelgti į daugelį veiksnių, kuriuos reikia pasirinkti atsižvelgiant į konkrečią situaciją.
Taikymo Sritys ir Svarba
Varžtai ir veržlės naudojami įvairiose pramonės šakose. Statybos pramonėje jie yra būtini norint sujungti plienines sijas, metalines konstrukcijas ir betoninius inkarus. Automobilių pramonėje varžtai ir veržlės naudojami varikliams, automobilių kėbulams, įvairioms detalėms surinkti. Jie užtikrina saugias jungtis, kurios atlaiko vibraciją, šilumą ir įtempius, užtikrindamos transporto priemonės patvarumą ir našumą.
Varžtai ir veržlės yra būtinos mašinų ir pramonės įrangos gamyboje. Mašinose varžtai ir veržlės tvirtina svarbias dalis, tokias kaip varikliai, krumpliaračiai ir judantys komponentai. Norint užtikrinti surinkimo tvirtumą, patikimumą ir saugumą, labai svarbu pasirinkti tinkamus varžtus ir veržles savo projektui.
Pagrindiniai pasirinkimo kriterijai apima:
- Medžiagos pasirinkimas: svarbu pasirinkti iš tinkamos medžiagos pagamintus varžtus ir veržles, atsižvelgiant į aplinkos sąlygas ir apkrovas.
- Dydis ir sriegis: įsitikinkite, kad varžtas ir veržlė yra tinkamo dydžio ir sriegio tipo, kad būtų užtikrinta saugi ir patikima jungtis.
Standartai ir Reguliavimas
Vokietijos standartizacijos instituto (DIN) paskelbtame DIN 962 standarte apibrėžiami varžtai, sraigtai, smeigės ir veržlės bei pateikiama informacija apie jų tipus ir dangos savybes. Šiame standarte aprašoma varžtų, sraigtų, smeigių ir veržlių pavadinimų sistema ir nurodomi tipai bei apdaila, viršijančios gaminio standartuose nurodytas specifikacijas.
Panašiai ir Tarptautinės standartų organizacijos (ISO) paskelbtame ISO 8991 standarte aprašyta produktų standartuose naudotina sistema (ISO 8991 Identifikavimo sistema tvirtinimo detalėms). Jame taip pat pateikiami šešiabriaunių varžtų, varžtų ir veržlių, srieginių varžtų, lygiagrečių kaiščių ir poveržlių pavyzdžiai.
DIN 962 standartas pristato tvirtinimo detalių pavadinimų sistemą, taip pat pateikia papildomus tokių tvirtinimo detalių savybių ir apdailos užsakymo apibrėžimus, tokius kaip sriegio tipas, sriegio galas, varžto galvutės ar veržlės grioveliai, kietumas. Jei tokių savybių matmenys nenurodyti, taikomi atitinkami standartai, pvz., DIN 76-1 arba DIN 78 standartai.
Tvirtinimo detalių apibrėžimai turi būti pagrįsti DIN 820 standarto 27 skyriuje nustatytais principais, nebent esamuose standartuose nurodyta kitaip. Bendrosios tvirtinimo detalių savybės įtrauktos į atitinkamo gaminio standarto specifikacijas. Atitinkamų pagrindinių standartų ir gaminių standartų specifikacijos laikomos galiojančiomis nustatant tvirtinimo detalių savybių klasę ir medžiagą. Be to, priimamos pagrindinių standartų specifikacijos ir gaminių standartai, susiję su tvirtinimo detalių gaminio klasės nustatymu. Jei tvirtinimo detalės turi būti su tam tikra apdaila, užduotį reikia atlikti atitinkamai.
Bandymo Paslaugos
Mūsų organizacija taip pat teikia varžtų, sraigtų, smeigių ir veržlių, atitinkančių DIN 962 standartą, bandymo paslaugas, su apmokytais ir ekspertais darbuotojais bei pažangia technologine įranga, be daugybės bandymų, matavimų, analizės ir vertinimo tyrimų, kuriuos teikia įmonėms įvairiose srityse.
