EGR (angl. Exhaust Gas Recirculation) vožtuvas yra svarbi automobilio išmetimo sistemos dalis, skirta sumažinti kenksmingų azoto oksidų (NOx) emisijas ir oro taršą. Šis vožtuvas reguliuoja dalies išmetamųjų dujų grąžinimą atgal į degimo kamerą, kur jos maišomos su šviežiu oru. Tai padeda sumažinti degimo temperatūrą ir efektyviau deginti degalus. Tinkamai veikiantis EGR vožtuvas gerina variklio efektyvumą ir atitinka aplinkosaugos reikalavimus, tačiau netinkama jo priežiūra gali sukelti įvairių problemų. Supratimas apie EGR vožtuvo funkciją yra būtinas siekiant užtikrinti sklandų automobilio darbą ir išvengti galimų gedimų.
Kaip veikia EGR vožtuvas?
EGR vožtuvas veikia grąžindamas dalį išmetamųjų dujų į variklio degimo kamerą, kur jos maišomos su šviežiu oru. Šis procesas sumažina degimo temperatūrą, kuri variklio degimo kameroje gali siekti 1370°C, ir kartu kenksmingų azoto oksidų (NOx) susidarymą. Beveik 80 procentų oro, kuriuo kvėpuojame, yra azotas, kuris susidūrus su itin aukšta temperatūra, paprastai inertinės dujos tampa reaktyvios, susidaro kenksmingi azoto arba NOx oksidai. Grąžinant išmetamąsias dujas, efektyviai keičiama į variklį patenkančio oro cheminė sudėtis, mažinant taršą ir gerinant ekologinius rodiklius.
Vožtuvas atsidaro ir užsidaro priklausomai nuo variklio darbo sąlygų - jis aktyvus esant žemoms apkrovoms, kai emisijos yra didžiausios, o užsidaro didesnės apkrovos ar akceleracijos metu, siekiant užtikrinti maksimalų variklio efektyvumą. Tuščiosios eigos ir mažo greičio metu automobiliui reikia tik nedidelės galios ir nedidelio deguonies kiekio, todėl vožtuvas palaipsniui atsidaro - tuščiąja eiga jis gali būti atidarytas iki 90%. Visi šiuolaikiniuose automobiliuose esantys EGR vožtuvai yra valdomi elektroniniu būdu.
Tyrimai rodo, kad vien pačios EGR sistemos buvimas kuro sąnaudas mažina ~2,6%. Tai taip pat padeda palaikyti optimalią variklio temperatūrą. Daugiausiai EGR vožtuvai žinomi dėl to, kad jau ilgą laiką naudojami su dyzeliniais varikliais, tačiau dabar juos rasime ir benzininiuose agregatuose.
EGR vožtuvo svarba automobiliui
EGR vožtuvas atlieka svarbų vaidmenį užtikrinant, kad automobilis būtų draugiškesnis aplinkai ir ekonomiškesnis. Šis mechanizmas sumažina azoto oksidų (NOx) emisijas - vieną pagrindinių oro taršos priežasčių, grąžindamas dalį išmetamųjų dujų atgal į variklio degimo kamerą. Tai padeda atitikti griežtus taršos standartus ir užtikrina efektyvesnį degalų naudojimą, nes mažesnė degimo temperatūra sumažina degalų sąnaudas.
Tinkamai veikiantis EGR vožtuvas prisideda prie sklandesnio variklio darbo, ilgesnio tarnavimo laiko ir mažesnės mechaninės bei šiluminės apkrovos varikliui. Tačiau netinkamai funkcionuojantis EGR vožtuvas gali lemti sumažėjusią variklio galią, padidėjusį taršos lygį ar per didelį degalų suvartojimą. Reguliari priežiūra ir laiku atliekami patikrinimai užtikrina, kad EGR vožtuvas veiktų efektyviai, o jūsų automobilis išliktų ekonomiškas, ekologiškas ir patikimas.
EGR vožtuvų tipai
EGR vožtuvai yra įvairių tipų, priklausomai nuo automobilio konstrukcijos ir valdymo sistemos. Nors jų funkcija - mažinti išmetamųjų dujų emisijas - yra bendra, veikimo principai ir naudojimo ypatybės skiriasi. Toliau pateikiami pagrindiniai EGR vožtuvų tipai ir jų savybės:
Vakuuminiai EGR vožtuvai
- Šiuos vožtuvus valdo variklio vakuumas.
- Dažniausiai naudojami senesniuose automobiliuose ir yra paprastos konstrukcijos.
- Nors vakuuminiai vožtuvai yra patikimi, jų veikimas priklauso nuo vakuumo sistemos būklės.
- Vakuuminiai EGR vožtuvai naudoja vakuuminį solenoidą, kad vakuumas atitiktų diafragmą ir savo ruožtu atidarytų ir uždarytų EGR.
Skaitmeniniai EGR vožtuvai
- Šiuos vožtuvus kontroliuoja elektroninis valdymo blokas (ECU), leidžiantis tiksliai reguliuoti dujų srautą pagal variklio apkrovą ir darbo sąlygas.
- Jie yra dažniausiai naudojami moderniuose automobiliuose dėl jų efektyvumo ir tikslumo.
- Skaitmeniniai EGR vožtuvai turi elektromagnetinį arba žingsninį variklį ir daugeliu atvejų grįžtamojo ryšio jutiklį.
Dyzeliniams varikliams skirti EGR vožtuvai
Dyzeliniuose varikliuose EGR vožtuvai gali būti aukšto arba žemo slėgio, priklausomai nuo to, kurioje vietoje išmetamosios dujos yra grąžinamos į sistemą.
Aukšto slėgio dyzeliniai EGR vožtuvai
- Šie vožtuvai yra pritaikyti dyzeliniams varikliams ir dirba su didesnio slėgio išmetamosiomis dujomis.
- Nukreipia didelį srautą ir daug suodžių turinčias išmetamąsias dujas prieš joms patenkant į dyzelino kietųjų dalelių (DPF) filtrą.
- Naudojami norint maksimaliai sumažinti azoto oksidų (NOx) emisijas ir dažnai yra derinami su kita išmetimo sistemos įranga.
- Dujos per vamzdį arba vidinius cilindro galvutės kanalus grąžinamos į įleidimo kolektorių.
- Ši sistema labiausiai paplitusi senesniuose automobiliuose, atitinkančiuose „Euro 1“ ar „Euro 2“ taršos standartus.
Žemo slėgio dyzeliniai EGR vožtuvai
- Šie vožtuvai taip pat naudojami dyzeliniuose varikliuose, tačiau veikia su žemo slėgio dujomis.
- Nukreipia išmetamąsias dujas po to, kai jos praeina per kietųjų dalelių filtrą - šios dujos turi mažesnį srautą, tačiau yra beveik visiškai švarios nuo suodžių.
- Užtikrina papildomą emisijų mažinimą ir padeda pasiekti griežtus ekologinius standartus.
- EGR vožtuvas būna sumontuotas už kietųjų dalelių filtro. Tokiu būdu suodžiai nepatenka į „EGR“ vožtuvą, aušintuvą ar turbokompresorių.
- Šios sistemos didžiausias privalumas yra tas, jog ji gali užtikrinti žemesnę išmetamųjų dujų temperatūrą ir tuo pačiu padeda palaikyti žemesnę visos sistemos temperatūrą, efektyviau sumažinant NOx emisijas.
- Trūkumas: išmetamųjų dujų inercija yra gerokai didesnė, o komponentai yra palyginti toli nuo variklio ir negali pakankamai greitai reaguoti į pasikeitusį sistemos veikimo greitį.
Benzininiams varikliams skirti EGR vožtuvai
- Šie vožtuvai dažnai yra mažesni ir paprastesnės konstrukcijos nei dyzeliniai.
- Efektyviai mažina NOx emisijas esant vidutinei ir didelei apkrovai.
- Benzininiai EGR vožtuvai į pagalbą pasitelkia cilindro atspaudimą arba priešingą degimo ciklo dalį nuo suspaudimo tam, kad ištrauktų išmetamąsias dujas.
Renkantis EGR vožtuvą, būtina atsižvelgti į automobilio modelį ir vožtuvo suderinamumą, kad būtų užtikrintas efektyvus veikimas ir ilgaamžiškumas. Kiekvienas vožtuvo tipas turi savo privalumus ir reikalavimus priežiūrai, todėl svarbu žinoti, kuris variantas tinkamiausias jūsų automobiliui.
EGR vožtuvo gedimo požymiai
EGR vožtuvas yra esminė išmetimo sistemos dalis, o jo gedimas gali turėti reikšmingą poveikį automobilio veikimui. Tinkamai neveikiantis vožtuvas ne tik mažina variklio efektyvumą, bet ir gali padidinti išmetamųjų teršalų kiekį, darantį neigiamą poveikį aplinkai. Laiku atpažinti gedimo požymius yra svarbu, siekiant išvengti didesnių problemų ir užtikrinti automobilio eksploatacijos patikimumą.
Simptomai, susiję su EGR vožtuvo gedimu, yra panašūs į daugelio kitų variklio valdymo komponentų simptomus, todėl daugeliui technikų EGR gedimai ir toliau kelia galvos skausmą. Štai pagrindiniai gedimo požymiai:
- Sumažėjusi variklio galia arba trūkčiojimas - tai gali būti jaučiama važiuojant ar staigiai akceleruojant. Jei vožtuvas užstringa, transporto priemonės oro ir degalų santykis bus netinkamas, o tai sukels variklio veikimo problemas.
- Padidėjęs degalų suvartojimas - variklis negali efektyviai sudeginti degalų.
- Padidėję dūmai iš išmetimo vamzdžio - gali būti juodi arba balti, nurodantys degimo proceso problemas.
- Užsidegusi „Check Engine“ lemputė ant skydelio, rodanti galimą vožtuvo ar kitos išmetimo sistemos dalies gedimą.
- Nelygus variklio darbas ar užstrigimas, ypač esant mažai apkrovai.
- Keistas variklio garsas - pavyzdžiui, stuksenimas gali reikšti, kad EGR vožtuvas netinkamai reguliuoja temperatūrą.
- Nemalonus kvapas - dėl neveikiančio EGR vožtuvo gali sklisti itin smarkus degalų kvapas, mat tiesiog nesudega degalai.
- Prarastas dinamiškumas.
- Padidėjęs NOx išmetimas: Kai EGR vožtuvas lieka (užstringa) uždarytas, dėl to aukšta temperatūra degimo kameroje palieka daug nesudegusio kuro išmetamosiose dujose, todėl padidėja NOx išmetimas ir sumažėja degalų naudojimo efektyvumas.
Pastebėjus šiuos požymius, rekomenduojama kuo greičiau atlikti diagnostiką ir, jei reikia, kreiptis į specialistus, kad būtų išvengta rimtesnių variklio pažeidimų. Laiku pašalinus EGR vožtuvo gedimus, galima užtikrinti efektyvų automobilio veikimą ir sumažinti išmetamųjų teršalų kiekį.
Pagrindinės EGR vožtuvo gedimų priežastys
Pagrindinė gedimų ar defektų priežastis - amžius bei susidėvėjimas. Tai yra natūralus procesas, kadangi vožtuvas renka taršias išmetamąsias dujas bei dirba itin karštoje terpėje kartu su koroziją keliančiomis medžiagomis.
Tačiau vienintelė didžiausia gedimo priežastis yra anglies dalelių kaupimasis išmetamosiose dujose išilgai EGR ir įsiurbimo sistemos kanalų. Laikui bėgant tai užkimš vamzdžius, išmetamųjų dujų kanalus ir galiausiai vožtuvo stūmoklio mechanizmą, dėl kurio jis gali užstrigti uždarytoje arba atidarytoje padėtyse.
EGR vožtuvas dažniausiai pradeda strigti dėl šalia jo prisikaupusių nuosėdų, kurios gali atsirasti dėl:
- Netinkamo degimo.
- Prastai veikiančių purkštukų.
- Per didelio alyvos kiekio.
- Užsikimšusios karterio ventiliacijos.
Gedimo problema gali būti ir ne pačio vožtuvo, o jo temperatūros sensoriaus gedimas. Kuo labiau auga temperatūra variklyje, tuo labiau atsidaro EGR vožtuvas, siekdamas kompensuoti, ir atvirkščiai.
Kai kurių gamintojų naudojami komponentai tiesiog yra linkę sugesti. Tai ypač galioja „Volkswagen Group“ koncerno automobiliuose naudojamiems 1,6 ir 2 litrų dyzeliniams varikliams, kuriuose sugenda vožtuvą atidarantis arba uždarantis mechanizmas. Šio koncerno gaminami dyzeliniai varikliai žinomi ir dėl dar vienos problemos - „EGR“ aušintuvo gedimų. Nuo jų kenčia 2 litrų, 2,7 arba 3 litrų darbinio tūrio dyzeliniai motorai.
EGR vožtuvo valymas ir priežiūra

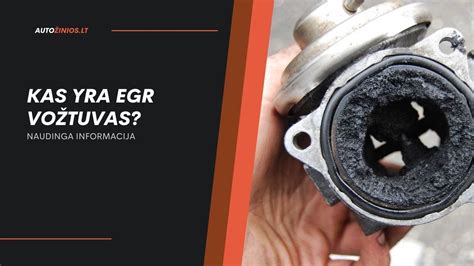

EGR vožtuvo valymas yra svarbus procesas, skirtas pašalinti susikaupusias apnašas ir suodžius, kurie gali sutrikdyti vožtuvo tinkamą veikimą. Šis valymas padeda atkurti vožtuvo funkcionalumą ir prailgina jo tarnavimo laiką.
Procesas prasideda nuo vožtuvo išmontavimo iš variklio sistemos, po to naudojami specialūs cheminiai valikliai arba ultragarsinė vonia, skirti apnašoms pašalinti. Valymo metu vožtuvas kruopščiai tikrinamas, siekiant užtikrinti, kad jis tinkamai atsidaro ir užsidaro. Jei valymas tampa neįmanomas dėl per didelio užsiteršimo, gali prireikti vožtuvo keitimo.
Reguliari priežiūra, įskaitant periodišką valymą, yra būtina norint užtikrinti ilgalaikį ir efektyvų EGR sistemos veikimą. Specialistai rekomenduoja kas 60-120 tūkstančių kilometrų atlikti EGR vožtuvo valymą.
Kaip išvengti EGR vožtuvo gedimų?
Norint išvengti EGR vožtuvo gedimų, svarbu reguliariai atlikti variklio priežiūros darbus:
- Laiku keisti alyvą.
- Naudoti kokybiškus degalus, kurie mažina nuosėdų susidarymą.
- Dažnai tikrinti variklio būklę.
- Periodiškai atlikti vožtuvo valymą.
Kuo švaresnė degimo sistema, tuo mažesnė tikimybė, kad EGR vožtuvas užsiterš ar praras efektyvumą. Ypač svarbu rūpintis vožtuvo švara, jei automobilis dažnai naudojamas mieste arba važiuojant trumpais atstumais. Dažnai važiuodami trumpus atstumus, ypač žiemą, varikliui nepavyksta pasiekti optimalios darbinės temperatūros. Tai gali prisidėti prie nuosėdų kaupimosi EGR sistemoje. Naudojant prastesnės kokybės arba užterštus degalus variklyje ir EGR vožtuve padidėja tikimybė, kad variklyje atsiras anglies sankaupos.
Iš esmės, prevencija ir apsauga paremtos atidžiu transporto priemonės eksploatavimu ir savalaike technine priežiūra. Taip pat profilaktiškai rekomenduojama naudoti kuro priedus, kurie padės tinkamai prižiūrėti ir apsaugoti EGR nuo suodžių.
EGR vožtuvo išjungimas (programavimas)
Dažnu atveju galite pamatyti antraštes, išgirsti reklamas ar matyti informaciją apie tai, kad tam tikri servisai ar paslaugų teikėjai siūlo EGR vožtuvą programiškai išjungti arba išprogramuoti. Tai tikrai populiari paslauga. Kai kas tiki ir gali netgi įrodyti, jog išjungus EGR vožtuvą pagerės automobilio variklio našumas, o atsakas į akceleratoriaus paspaudimus pasidarys spartesnis, kadangi variklis gaus tik gryną orą, o ne išmetamųjų dujų priedą.
Tačiau mūsų nuomone, atjungti, išpjauti, "apgauti" automobilių sistemose esančius įrenginius yra nekorektiška. Pagrindinė EGR vožtuvo funkcija - mažinti kenksmingų išmetamųjų teršalų kiekį (NOx). EGR sistemos taip pat veikia kaip savotiškas aušinimo mechanizmas, neleidžiantis varikliui perkaisti. Jį išjungus, gali kilti problemų dėl perkaitimo arba vadinamojo užkalimo.
Jeigu atjungsite EGR, išspręsite tik tai, kad jis neva nekels galvos skausmo. Bet tokiu atveju kuro mišinys taps nekontroliuojamas, ko pasekoje padidės temperatūra degimo kameroje. O kaip jau supratome, EGR tikslas atvirkščiai - temperatūrą mažinti. Taigi atjungus EGR temperatūra bus didesnė, o dėl aukštesnės temperatūros ir azoto oksido dujų poveikio variklio tepalui, motorui teks dirbti daug sudėtingiau/ekstremaliau (ne tokiais parametrais, kaip turėtų). Nors idėja išjungti EGR vožtuvą gali atrodyti viliojanti dėl to, kad kažkas tai reklamuoja ir žada gerus rezultatus, realybėje naudos - labai mažos, o dėl neigiamo poveikio varikliui ir aplinkai, to daryti neapsimoka. Siūlome gerai pagalvoti prieš nusprendžiant panaikinti EGR.
EGR vožtuvas ir Euro taršos standartai
Kasmet didėjant spaudimui pasaulyje mažinti išmetamųjų teršalų kiekį, EGR vožtuvas vaidina tikrai svarbų vaidmenį. Europos Sąjunga azoto oksidų patekimą į atmosferą pradėjo riboti nuo 2001 metų sausio mėnesio, kai visoje bendrijoje parduodamiems naujiems automobiliams įsigaliojo „Euro 3“ taršos standartas tiek benzininiams, tiek dyzeliniams varikliams.
- „Euro 1“ (1992-1996 m.): Orientavosi tik į kelis esminius rodiklius.
- „Euro 2“: Padėjo pamatus dabartinei sistemai, kuomet benzininių ir dyzelinių variklių tarša ir jiems keliami reikalavimai išjudino traukinį link mažesnės transporto priemonių taršos.
- „Euro 3“ (nuo 2000 m. sausio):
- Dyzeliniai varikliai: ne daugiau nei 0,50 g/km NOx.
- Benzininiai varikliai: ne didesnė negu 0,15 g/km NOx emisija.
- „Euro 6“:
- Dyzeliniams varikliams taikomas ribojimas siekia 0,080 g/km NOx.
- Benzininiams varikliams taikomas ribojimas siekia 0,060 g/km NOx.
- „Euro 6“ taršos standartą atitinkantys dyzeliniai varikliai į atmosferą turi išmesti ne daugiau nei 80 mg/km NOx emisijų - ženklus skirtumas, palyginus su „Euro 5“ taršos standartu (180 mg/km NOx).

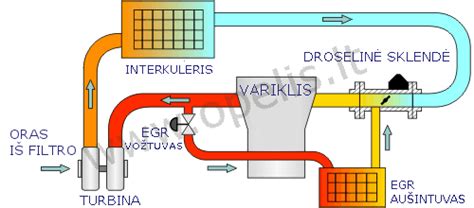

EGR sistemų veikimo schemos
Žvelgiant iš techninės pusės, automobilių gamintojai atrado ne vieną būdą išmetamąsias dujas grąžinti į cilindrus. Nuolatos griežtėjantys taršos reikalavimai buvo pagrindinė priežastis, dėl kurios inžinieriams buvo liepta surasti efektyvesnį sprendimą, kuris leistų ženkliai sumažinti CO2 bei NOx emisijas.
Vidinis išmetamųjų dujų recirkuliacijos režimas
Šis metodas buvo paprastesnis ir patikimesnis, tačiau daugelis jo atsisakė, nes jis nepadėjo pasiekti norimų efektyvumo rodiklių. Sudegus mišiniui, variklio cilindruose lieka arba atgal į juos iš išleidimo ar įleidimo kolektoriaus grįžta šiek tiek atidirbusių dujų. Jos vėliau sumaišomos su uždegimo mišiniu arba su deguonimi. Pastarąjį metodą išskirtinai naudoja varikliai su tiesioginiu kuro įpurškimu.
Išorinė išmetamųjų dujų recirkuliacija
Šios problemos sprendimo būdu tapo išorinė išmetamųjų dujų recirkulicija, kurios pagrindinis tikslas - išmetamąsias dujas į cilindrus sugrąžinti per atitinkamą praleidžiamąjį vožtuvą ir aušintuvą.
Žemo slėgio sistemos komponentai (modernūs Euro 6 dyzeliniai varikliai)
- Variklis
- Įsiurbimo kolektorius
- Tarpinis suslėgto oro aušintuvas
- Turbokompresorius
- Oro srauto matuoklė
- Kietųjų dalelių filtras
- Išmetamųjų dujų sklendė
- „EGR“ vožtuvas
- „EGR“ aušintuvas
Aukšto slėgio sistemos komponentai (klasikinio dizaino, senesni Euro 1/2 automobiliai)
- Variklis
- Įsiurbimo kolektorius
- Droselinė sklendė
- „EGR“ praleidžiamasis vožtuvas
- „EGR“ aušintuvas
- „EGR“ aušintuvo praleidžiamasis vožtuvas
- „EGR“ vožtuvas
- Tarpinis suslėgto oro aušintuvas
- Turbokompresorius
- Oro srauto matuoklė
- Kietųjų dalelių filtras
Hibridinės sistemos komponentai (modernių variklių pavyzdys)
Vienu metu ši sistema leidžia išnaudoti žemo ir aukšto slėgio sistemų privalumus, tačiau tuo pačiu ji reikalauja žymiai daugiau vietos ir yra gerokai brangesnė, ypač kai ateis metas ją remontuoti.
- Oro filtras
- Oro srauto matuoklė
- Turbokompresorius
- Cilindrų spaudimo davikliai
- Kuro įpurškimo sistema
- Tarpinis suslėgto oro aušintuvas
- Droselio sklendė
- Aukšto slėgio „EGR“ vožtuvas
- Žemo slėgio „EGR“ vožtuvas
- „EGR“ aušintuvas
- Kietųjų dalelių filtras
- NOx „spastai“
- Išmetamųjų dujų sklendė
- Vandenilio sulfido (H2S) katalizatorius
EGR vožtuvo remonto ir keitimo kaina
Kaina paprastai susideda iš dviejų komponentų - pačio vožtuvo ir darbų kainos. Tiek detalės, tiek remonto kaina priklauso nuo jūsų situacijos ir ten, kur kreipsitės. Patys remonto darbai gali trukti nuo poros valandų iki kelių dienų, priklausomai nuo to, kas atliks darbus, kaip sudėtinga prieiti prie vožtuvo, ar serviso sandėlyje yra pakaitinė dalis ir ne tik.
Jeigu įtariate ar tiksliai žinote, kad problema - sugedęs EGR vožtuvas, pats laikas imtis veiksmų. Tai tikrai nėra smulkmena ir į šį gedimą reikia žiūrėti rimtai. Jo veikimas turi įtakos variklio darbui, kuro sąnaudoms ir išmetamai taršai. Niekada neignoruokite aukščiau išvardytų simptomų. Anksti išsprendę problemą galite išvengti brangiau kainuojančio kapitalinio remonto ateityje.
Prieš imdamiesi veiksmų, specialistai servise atliks profesionalią diagnostiką. Kartais EGR vožtuvas gali būti tiesiog užsikimšęs anglies nuosėdomis. Tokiais atvejais kruopštus valymas gali atkurti jo funkcionalumą. Jei valymas nepadeda arba jei vožtuvas yra pažeistas, vienintelė gera išeitis - jį keisti. Po pakeitimo rūpinkitės tuo, kad vožtuvą reguliariai patikrintų.
