„Škoda Octavia“, kaip ir bet kuris modernus automobilis, turi sudėtingą elektros sistemą, kurią saugo daugybė saugiklių. Šie saugikliai yra gyvybiškai svarbūs komponentai, skirti apsaugoti automobilio elektros grandines nuo perkrovų ir trumpųjų jungimų. Šiame straipsnyje išsamiai apžvelgsime „Škoda Octavia“ saugiklių schemą, vietą ir paskirtį, kad galėtumėte greitai ir efektyviai spręsti elektros problemas, ypatingą dėmesį skirdami centrinio užrakto sistemai.
Saugiklių Paskirtis ir Veikimo Principas
Saugiklio pagrindinė paskirtis - apsaugoti elektros prietaisus ir grandines nuo per didelės srovės. Jis veikia kaip silpna grandis grandinėje: jei srovė viršija saugiklio nominalią vertę, saugiklio viduje esantis metalinis elementas išsilydo, nutraukdamas grandinę ir apsaugodamas kitus komponentus nuo sugadinimo. Tai panašu į grandinės pertraukiklį jūsų namuose, tik daug mažesnio mastelio ir skirtas automobiliams.
Saugikliai yra įvertinti amperais (A), kurie nurodo maksimalią srovę, kurią saugiklis gali praleisti prieš išsilydant. Svarbu naudoti tinkamą saugiklį, nurodytą automobilio gamintojo. Naudojant per didelės amperinės vertės saugiklį, grandinė gali būti neapsaugota, o naudojant per mažos - saugiklis gali dažnai perdegti.
Škoda Octavia Saugiklių Dėžučių Vietos
„Škoda Octavia“ automobiliuose saugiklių dėžutės vieta gali šiek tiek skirtis priklausomai nuo modelio metų ir komplektacijos. Tačiau dažniausiai jos yra keliose pagrindinėse vietose:
1. Salono Saugiklių Dėžutė
Tai yra pati populiariausia vieta. Saugiklių dėžutė dažniausiai yra prietaisų skydelio šone, vairuotojo pusėje, už nedidelio plastikinio dangtelio. Norėdami ją pasiekti, atidarykite vairuotojo dureles ir ieškokite stačiakampio formos dangtelio prietaisų skydelio šone. Atsargiai nuimkite dangtelį, ir pamatysite saugiklių dėžutę.
Ši saugiklių dėžutė yra salone, prietaisų skydelio gale, už apsauginio dangtelio. Ant šio dangtelio vidinės pusės dažniausiai yra pateikiama dabartinė saugiklių schema, dažnai brošiūros forma.

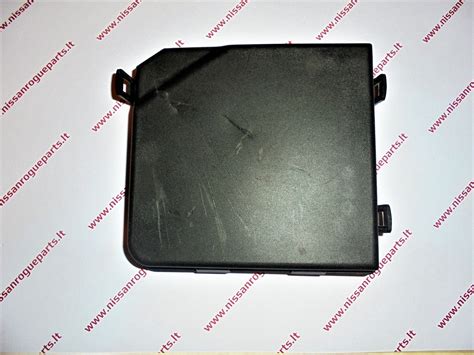

2. Variklio Skyriaus Saugiklių Dėžutė
Kai kuriuose modeliuose taip pat gali būti saugiklių dėžutė variklio skyriuje, šalia akumuliatoriaus arba ant sparno. Ši dėžutė dažniausiai skirta apsaugoti svarbiausius variklio komponentus, tokius kaip variklio valdymo blokas (ECU), ABS sistema ir kiti.
Ji yra variklio skyriaus kairėje pusėje, po apsauginiu dangteliu. Ši dėžutė susideda iš dviejų skyrių: saugiklių ir relių skyriaus bei didelės galios saugiklių (išlydomųjų jungčių) skyriaus.
Svarbu: Prieš pradėdami dirbti su saugikliais, būtinai perskaitykite savo „Škoda Octavia“ vartotojo vadovą. Jame rasite tikslią saugiklių dėžutės vietą ir schemą, skirtą jūsų konkrečiam modeliui.
Škoda Octavia Saugiklių Schema ir Paskirtis
Saugiklių schema yra diagramos, nurodančios kiekvieno saugiklio paskirtį. Ši schema paprastai yra atspausdinta ant saugiklių dėžutės dangtelio arba vartotojo vadove. Ji rodo, kuris saugiklis apsaugo konkrečią elektros grandinę, pavyzdžiui, žibintus, valytuvus, radiją ar ABS sistemą. Saugiklių schema yra būtina, norint nustatyti, kuris saugiklis yra perdegęs ir kurį reikia pakeisti.
Tipinės Salono Saugiklių Dėžutės Schemos ir Paskirties Pavyzdys (Škoda Octavia A5 (MK2))
Žemiau pateikta tipinė saugiklių schema salone. Konkreti paskirtis gali skirtis priklausomai nuo modelio metų ir komplektacijos.
| Saugiklio Nr. | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 10A | Diagnostikos jungtis, variklio valdymo blokas, kuro siurblys |
| 2 | 5A | ABS, ESP valdymo blokas |
| 3 | 5A | Oro pagalvių sistema |
| 4 | 5A | Šildytuvas, oro kondicionierius, atbulinės eigos šviesa |
| 5 | 5A | Elektros priekinių žibintų aukščio reguliavimas |
| 6 | 5A | Prietaisų skydelis, automatinės pavarų dėžės valdymo blokas, elektrinio vairo stiprintuvo valdymo blokas, parkavimo pagalbos sistema |
| 7-10 | - | Rezervas |
| 11 | - | Rezervas |
| 12 | 10A | Centrinio užrakto valdymo blokas |
| 13 | 10A | Išorinio apšvietimo valdymo blokas, stabdžių žibintai |
| 14 | 5A | Automatinės pavarų dėžės valdymo blokas, pavarų perjungimo svirties blokas |
| 15 | 7.5A | Salono apšvietimo valdymo blokas |
| 16 | 10A | Klimato kontrolės sistema |
| 17 | - | Papildoma įranga |
| 18 | 5A | Parkavimo pagalbos davikliai |
| 19 | 5A | Priekabos sukibimo valdymo blokas |
| 20 | 5A | Pagrindinės sistemos pagalba pradedant įkalnėje |
| 21 | - | Rezervas |
| 22 | 40A | Klimato kontrolės sistemos ventiliatorius |
| 23 | 30A | Elektrinių priekinių langų keltuvai |
| 24 | 15A | Cigaretės žiebtuvėlio saugiklis |
| 25 | 25A / 30A | Galinio stiklo šildymas. Papildomas šildytuvas |
| 26 | 20A | Bagažinės lizdas |
| 27 | 15A | Kuro siurblio relė, kuro purkštukų maitinimas |
| 28 | - | Papildoma įranga |
| 29 | 10A | Variklio valdymo blokas |
| 30 | 20A | Automatinės pavarų dėžės valdymo blokas |
| 31 | 20A | Stabdžių vakuumo siurblys |
| 32 | 30A | Elektriniai galinių langų keltuvai |
| 33 | 25A | Elektrinis stoglangis |
| 34 | 20A | Komforto funkcijų valdymo blokas |
| 35 | 5A | Apsaugos nuo vagysčių sistema |
| 36 | 20A | Priekinių žibintų apiplovimo sistema |
| 37 | 20A | Šildomos priekinės sėdynės |
| 38 | 30A | Šildomos galinės sėdynės |
| 39 | - | Rezervas |
| 40 | 40A | Šildymo ventiliatorius |
| 41 | 15A | Galinio stiklo valytuvas |
| 42 | 15A | Priekinio stiklo apiplovimo sistema |
| 43 | 15A | Priekabos jungtis |
| 44 | 20A | Priekabos jungtis |
| 45 | 15A | Priekabos jungtis |
| 46 | 5A | Šildomi purkštukai |
| 47 | 5A | Papildomo šildytuvo relė |
| 48 | - | Rezervas |
| 49 | 5A | Centrinio apšvietimo jungiklis |
Kaip matome, 10A saugiklis po numeriu 12 yra atsakingas už centrinio užrakto valdymo bloką. O 15A saugiklis po numeriu 42 - už priekinio stiklo apiplovimo sistemą, o 15A saugiklis po numeriu 24 yra atsakingas už cigarečių žiebtuvėlį.
Relių Dėžutės Salone
Ši relių dėžutė yra po prietaisų skydeliu, už apdailos panelės.
Relių Dėžutės Tipas 1 Schema
| Paskirtis | Simbolis |
|---|---|
| Maitinimo relė (30) | B4 |
| Galinio stiklo šildymo relė | B5 |
| Garso signalo relė | B6 |
| Relė - 1 stiklo apiplovimo siurblio | B7 |
| Relė - 2 stiklo apiplovimo siurblio | B8 |
| X jungiklio relė | B9 |
Relių Dėžutės Tipas 2
Šioje versijoje taip pat yra centrinis valdymo blokas.
Relė Dėžutė po Centriniu Valdymo Bloku Schema
| Paskirtis |
|---|
| Maitinimo relė (15) -J329- |
| Šildomo galinio stiklo relė -J9- |
| Maitinimo relė (50) -J682- / Starterio relė 1 -J906- |
| Kuro siurblio relė (slėgio didinimas degalų tiekimo sistemoje) -J643- (varikliams su kodais BUD, CGGA, BSE, BSF, CMXA, CHGA) / Kuro siurblio relė -J17- (dyzeliniams varikliams) |
| X jungiklio relė -J59- |
Papildoma Relė Dėžutė virš Centrinio Valdymo Bloku Schema
| Simbolis | Paskirtis |
|---|---|
| D1 | Nepriklausomo šildytuvo relė -J485- (automobiliams su nepriklausomu papildomu šildytuvu) / Žemos šilumos relė -J359- (automobiliams su papildomu varžiniu šildytuvu (PTC)) |
| D2.1 | Garso signalo relė -J4- |
| D2.2 | Kuro siurblio relė (varikliams su kodais BUD, CGGA, BSE, BSF, CMXA, CHGA) / Papildomo kuro siurblio relė -J832- (varikliams su kodais CLCA, CLCB, CFHF, CFHC, CEGA) |
| D3 | Didelės šilumos relė -J360- (automobiliams su papildomu varžiniu šildytuvu (PTC)) |
| D3.1 | Priešgaisrinio ventiliatoriaus relė -J13- (automobiliams su nepriklausomu papildomu šildytuvu) |
| D3.2 | Papildomo šildytuvo kuro siurblio relė -J749- (automobiliams su nepriklausomu papildomu šildytuvu) |
| D4 | Starterio relė 2 -J907- |
| D5.1 | Priekinių žibintų apiplovimo relė -J39- |
| D5.2 | Šildymo elemento relė -J925- (su variklio kodu CAYC) |
Jei pastebite, kad neveikia salono ventiliatorius, kai kuriuose modeliuose gali būti atskirai sumontuotas termofiksuotas saugiklis.
Saugiklių ir Relių Dėžutės Schemos ir Paskirtis Variklio Skyriuje (Pavyzdys)
| Nr. | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | - | Rezervas |
| 2 | 5A | Vairo kolonos jungikliai |
| 3 | 5A | Diagnostikos jungtis |
| 4 | 30A | ABS hidraulinis modulis |
| 5 | 15A | Automatinės pavarų dėžės valdymo blokas |
| 6 | 5A | Prietaisų skydelis |
| 7 | - | Rezervas |
| 8 | 15A | Audio sistema |
| 9 | 5A | Telefono modulis |
| 10 | 5A | Variklio valdymo bloko relės maitinimas |
| 11 | 20A | Papildomo šildytuvo ir ventiliacijos valdymo blokas |
| 12 | 5A | Duomenų magistralės valdymo blokas |
| 13 | 15A | Variklio valdymo blokas |
| 14 | 20A | Uždegimas |
| 15 | 5A / 15A | Lambda zondo (deguonies jutiklis), kuro siurblio relė, kaitinimo žvakių relė |
| 16 | 30A | ABS valdymo blokas |
| 17 | 15A | Garso signalas |
| 18 | 30A | Garso stiprintuvas |
| 19 | 30A | Priekinio stiklo valytuvai |
| 20 | - | Rezervas |
| 21 | 15A | Lambda zondas (deguonies jutiklis) |
| 22 | 5A | Stabdžių pedalo jungiklis |
| 23 | 5A / 10A / 15A | Papildomo oro siurblys, didelio slėgio kuro siurblys, oro masės matuoklis |
| 24 | 10A | Išmetamųjų dujų recirkuliacijos (EGR) vožtuvas |
| 25 | 30A | Dešinysis priekinis žibintas |
| 26 | 30A | Kairysis priekinis žibintas |
| 27 | 40A | Papildomo oro siurblys, išankstinis kaitinimas |
| 28 | 40A | Starteris |
| 29 | 50A | Maitinimo jungtis |
| 30 | 50A | X terminalas - įranga, prijungta prie šio terminalo, automatiškai įsijungs užvedus variklį. |
Relės Variklio Skyriuje
| Simbolis | Paskirtis |
|---|---|
| R1 | Radiatoriaus ventiliatoriaus variklio relė |
| R2 | Automatinės pavarų dėžės valdymo relė |
| R3 | Maitinimo relė (15) |
Svarbu: Saugiklių schemos ir relių išdėstymas gali skirtis priklausomai nuo „Škoda Octavia“ modelio metų ir komplektacijos. Visada naudokite savo automobilio vartotojo vadovą, kad rastumėte teisingą schemą.
Kaip Patikrinti ir Pakeisti Perdegusį Saugiklį
Jei pastebėjote, kad kuris nors automobilio elektros prietaisas neveikia, pirmiausia patikrinkite saugiklį, kuris apsaugo tą prietaisą. Štai kaip tai padaryti:
- Išjunkite Degimą: Prieš pradėdami dirbti su saugikliais, išjunkite automobilio degimą, kad išvengtumėte trumpojo jungimo. Prieš keičiant saugiklį, išjunkite variklį ir visus elektros prietaisus.
- Raskite Saugiklių Dėžutę: Remdamiesi vartotojo vadovu, suraskite saugiklių dėžutę, kurioje yra saugiklis, apsaugantis neveikiantį prietaisą. Naudokite savininko vadovą, kad nustatytumėte teisingą vietą.
- Atidarykite Saugiklių Dėžutę: Paprastai dangtelis atsidaro paspaudus fiksatorius arba atsukus varžtus.
- Patikrinkite Saugiklį: Naudokite saugiklių ištraukiklį (paprastai esantį saugiklių dėžutėje) arba replėmis, kad išimtumėte saugiklį. Apžiūrėkite saugiklį. Jei metalinis elementas viduje yra nutrūkęs arba juodas (arba viela viduje yra nutrūkusi), saugiklis yra perdegęs. Jei nesate tikri, ar saugiklis sugedęs, galite jį patikrinti multimetru, nustatytu į varžos matavimo režimą. Jei multimetras rodo atvirą grandinę (OL arba begalybę), saugiklis yra sugedęs.
- Pakeiskite Saugiklį: Pakeiskite perdegusį saugiklį nauju, turinčiu tokį patį amperų skaičių. Įsitikinkite, kad saugiklis tvirtai įdėtas į lizdą. Niekada nenaudokite didesnio amperų skaičiaus saugiklio, nes tai gali sukelti gaisrą arba sugadinti elektros sistemą.
- Patikrinkite Prietaisą: Įjunkite degimą ir patikrinkite, ar prietaisas dabar veikia. Jei jis vis dar neveikia, gali būti kita problema.
Įspėjimas: Niekada nenaudokite saugiklio, kurio amperų skaičius yra didesnis, nei nurodyta vartotojo vadove. Tai gali sukelti elektros grandinės perkrovą ir sugadinti kitus komponentus arba net sukelti gaisrą.
Saugiklio keitimas
Dažniausios Priežastys, Kodėl Perdega Saugikliai
Saugikliai dažniausiai perdega dėl šių priežasčių:
- Trumpasis Jungimas: Trumpasis jungimas atsiranda, kai teigiamas laidas tiesiogiai susiliečia su įžeminimu, sukeldamas staigų srovės šuolį.
- Perkrova: Perkrova atsiranda, kai per daug prietaisų naudoja tą pačią elektros grandinę vienu metu, viršydami saugiklio nominalią vertę.
- Sugedęs Prietaisas: Sugedęs elektros prietaisas gali sukelti per didelę srovę ir perdeginti saugiklį.
- Seni Laidai: Senstantys laidai gali susidėvėti ir izoliacija gali pažeisti, sukeldama trumpuosius jungimus.
- Vibracija: Ilgainiui vibracija gali pažeisti saugiklius ir sukelti jų sugedimą.
Patarimai, Kaip Išvengti Saugiklių Perdegimo
Norėdami sumažinti saugiklių perdegimo riziką, laikykitės šių patarimų:
- Nenaudokite Per Daug Prietaisų Vienu Metu: Venkite naudoti per daug elektros prietaisų vienu metu, ypač jei jie naudoja tą pačią grandinę.
- Reguliariai Tikrinkite Laidų Būklę: Reguliariai patikrinkite elektros laidų būklę ir pakeiskite susidėvėjusius ar pažeistus laidus.
- Naudokite Tik Tinkamus Saugiklius: Visada naudokite saugiklius, kurių amperų skaičius atitinka gamintojo nurodymus.
- Kreipkitės Į Profesionalą: Jei dažnai perdega saugikliai, kreipkitės į kvalifikuotą automobilių elektriką, kad nustatytų ir pašalintų problemą.
Škoda Octavia Modeliai ir Saugiklių Schemos
Saugiklių schemos gali skirtis priklausomai nuo „Škoda Octavia“ modelio (pvz., Octavia A5, Octavia A7, Octavia A8) ir pagaminimo metų. Todėl, visada pasitikrinkite, ar schema atitinka jūsų automobilį.
- Škoda Octavia A5 (2004-2013): Šis modelis pasižymi patikimumu ir gana standartinėmis saugiklių dėžučių vietomis bei schemomis. Straipsnyje pateikiama schema yra orientacinė šiam modeliui.
- Škoda Octavia A7 (2013-2020): Šis modelis turi modernesnį dizainą ir daugiau elektronikos, todėl saugiklių schemos gali skirtis nuo A5 modelio.
- Škoda Octavia A8 (2020-iki dabar): Naujausias modelis su daugiausiai elektronikos. Saugiklių schemos gali būti sudėtingesnės, todėl ypač svarbu naudotis savininko vadovu.
Ką Daryti, Jei Nerandate Informacijos Savininko Vadove?
Jei nepavyksta rasti reikiamos informacijos savo automobilio vartotojo vadove, galite:
- Ieškoti internete: Naudokite specializuotus „Škoda Octavia“ forumus ir svetaines, tačiau visada patikrinkite informacijos patikimumą.
- Kreiptis į Škoda atstovybę: Jie gali suteikti tikslią informaciją apie jūsų automobilio saugiklius.
- Pasikonsultuoti su autoelektriku: Profesionalas gali nustatyti saugiklio paskirtį ir amperų reitingą.
Saugiklių Tipai
Automobiliuose naudojami įvairūs saugiklių tipai:
- Peiliniai saugikliai (ATO/ATC): Tai pats populiariausias saugiklių tipas. Jie yra pigūs ir lengvai keičiami.
- Mini peiliniai saugikliai: Mažesnė ATO/ATC versija, naudojama, kai trūksta vietos.
- MAXI saugikliai: Didesni saugikliai, naudojami aukštesnės srovės grandinėse.
- Stikliniai saugikliai: Senesnio tipo, rečiau naudojami šiuolaikiniuose automobiliuose.
- Varžtiniai saugikliai: Šie saugikliai yra didesni ir naudojami apsaugoti didesnes elektros grandines.
„Škoda Octavia“ automobiliuose dažniausiai naudojami peiliniai ir mini peiliniai saugikliai. Įsitikinkite, kad naudojate tinkamo tipo saugiklį savo automobiliui.
Saugos Patarimai
Prieš dirbant su automobilio elektros sistema, svarbu laikytis šių saugos patarimų:
- Atsijunkite akumuliatorių: Prieš keičiant saugiklius, rekomenduojama atsijungti neigiamą akumuliatoriaus gnybtą. Tai padės išvengti trumpojo jungimo ir kitų elektros problemų.
- Naudokite tinkamus įrankius: Naudokite specialų įrankį (pincetą saugikliams) saugikliams išimti ir pakeisti. Nenaudokite metalinių daiktų, pavyzdžiui, atsuktuvų, nes galite sukelti trumpąjį jungimą.
- Visada naudokite tokios pačios amperų vertės saugiklį: Niekada nekeiskite saugiklio saugikliu su didesne amperų verte. Tai gali sugadinti elektros grandinę ir sukelti gaisrą.
- Jei nesate tikri, kreipkitės į profesionalą: Jei nesate tikri, kaip diagnozuoti ir pašalinti elektros problemą, kreipkitės į profesionalų elektriką.
Saugiklio keitimas
