Skoda Fabia Stabdžių Detalių Informacija

Šiame straipsnyje pateikiama išsami informacija apie Skoda Fabia automobilių stabdžių detales, daugiausia dėmesio skiriant priekinės ir galinės ašies stabdžių diskams bei diskinėms stabdžių trinkelėms. Pateikiami duomenys apima įvairių gamintojų specifikacijas, matmenis, patikros žymes ir montavimo ypatumus, atsižvelgiant į variklio kodą ir gamybos metus.

Skoda Fabia stabdžių sistemos diagrama

Stabdžių diskų specifikacijos Skoda Fabia

Dauguma pateiktų stabdžių diskų specifikacijų skirtos automobiliams su BXW variklio kodu, pagamintiems iki 2010 metų kovo mėnesio. Visi šie diskai skirti priekinei ašiai.

Stabdžių disko skersmuo [mm] Stabdžių disko storis [mm] Susidėvėjimo įspėjimo kontaktas OE numeris
288 25 įsk. 1LN, 1ZH
288 25 neįsk. -
256 22 įsk. 1LQ
256 22 įsk. -

Diskinių stabdžių trinkelių specifikacijos Skoda Fabia

Skoda Fabia modeliams siūlomi įvairių gamintojų diskinių stabdžių trinkelių rinkiniai, pasižymintys skirtingomis charakteristikomis ir suderinamumu su įvairiomis stabdžių sistemomis. Žemiau pateikiamos detalios specifikacijos pagal stabdžių sistemas ir montavimo vietas.

Trinkelės su Lucas / TRW stabdžių sistema

Šios trinkelės skirtos tiek priekinei, tiek galinei ašiai ir yra suderinamos su Lucas / TRW stabdžių sistemomis.

Priekinės ašies trinkelės

  • Su susidėvėjimo įspėjimo kontaktu:
    • Storis: 17,2 mm; Plotis: 87,6 mm; Aukštis: 52,9 mm. Patikros žymė: E1 90R-02A0333/0221, E1 90R-02A0650/0200. Rekomenduojamo priedo gaminio numeris: 13.0460-0072.2. Varžtų skaičius: 4.
    • Storis: 17,2 mm; Plotis: 87,6 mm; Aukštis: 52,9 mm. Patikros žymė: E1 90R-02A0258/0193. Rekomenduojamo priedo gaminio numeris: 13.0460-0072.2. Varžtų skaičius: 4.
    • Storis: 18,8 mm; Plotis: 131,4 mm; Aukštis: 62,0 mm. Patikros žymė: E1 90R-01651/720. Įspėjimo kontakto ilgis: 160 mm. Varžtų skaičius: 4.
    • Storis: 18,8 mm; Plotis: 131 mm; Aukštis: 62 mm. Patikros žymė: ECE-R90. Susidėvėjimo indikatorių skaičius: 1 ašiai. Aukštis 2: 62,5 mm. Įspėjimo kontakto ilgis: 180 mm. Svoris: 1,827 kg. Plotis 2: 132 mm. WVA numeris: 23581, 23843. Stabdžių sistema: LUCAS. Darbinis režimas: elektr.
  • Be susidėvėjimo įspėjimo kontakto:
    • Storis: 17,2 mm; Plotis: 87,6 mm; Aukštis: 52,9 mm. Patikros žymė: E1 90R-02A0333/0192, E1 90R-02A0650/0200. Rekomenduojamo priedo gaminio numeris: 13.0460-0072.2. Varžtų skaičius: 4.
    • Storis: 18,8 mm; Plotis: 131,4 mm; Aukštis: 62,0 mm. Patikros žymė: E1 90R-01651/720. Varžtų skaičius: 4.
    • Storis: 18,8 mm; Plotis: 131,4 mm; Aukštis: 62,0 mm. Patikros žymė: E1 90R-011403/1441. Įspėjimo kontakto ilgis: 160 mm. Varžtų skaičius: 4.
    • Storis: 19 mm; Plotis: 132 mm; Aukštis: 61,1 mm. Patikros žymė: ECE-R90. Svoris: 1,98 kg. WVA numeris: 23581.
    • Storis: 17,7 mm; Plotis: 132 mm; Aukštis: 52,2 mm. Patikros žymė: ECE-R90. Svoris: 1,27 kg. WVA numeris: 25681.

Galinės ašies trinkelės

  • Su susidėvėjimo įspėjimo kontaktu:
    • Storis: 16,9 mm; Plotis 1: 87,2 mm; Plotis 2: 87 mm; Aukštis 1: 52,9 mm; Aukštis 2: 52,9 mm. Patikros žymė: E1 90R-01878/1103. WVA numeris: 20960, 23823. Stabdžių sistema: TRW.
    • Storis: 17 mm; Plotis: 87 mm; Aukštis: 53 mm. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 260 mm. Svoris: 0,879 kg. Stabdžių sistema: Girling.

Trinkelės su Volkswagen / ATE / Teves / Kelsey-Hayes / Continental stabdžių sistemomis

Šios trinkelės daugiausia skirtos priekinei ašiai ir yra suderinamos su Volkswagen, ATE, Teves, Kelsey-Hayes arba Continental stabdžių sistemomis, priklausomai nuo konkrečių specifikacijų ir PR kodų.

Priekinės ašies trinkelės (įvairūs gamintojai)

  • Su susidėvėjimo įspėjimo kontaktu:
    • Storis: 17,2 mm; Plotis: 141,8 mm; Aukštis 1: 51,2 mm; Aukštis 2: 50,6 mm. Patikros žymė: E9 90R-02A1251/4412. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 150 mm. Stabdžių sistema: Volkswagen.
    • Storis: 19,6 mm; Plotis: 146,0 mm; Aukštis: 54,7 mm. Patikros žymė: E1 90R-02A0335/0211. Įspėjimo kontakto ilgis: 145 mm. Stabdžių sistema: Volkswagen.
    • Storis: 20,6 mm; Plotis 1: 155,1 mm; Plotis 2: 156,3 mm; Aukštis 1: 66,0 mm; Aukštis 2: 71,3 mm. Patikros žymė: E1 90R-02A0334/0194. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 155 mm. Stabdžių sistema: ATE.
    • Storis: 19,6 mm; Plotis: 146,0 mm; Aukštis: 54,7 mm. Patikros žymė: E1 90R-02A0258/0212. Įspėjimo kontakto ilgis: 145 mm. Stabdžių sistema: Volkswagen.
    • Storis: 20,6 mm; Plotis 1: 155,1 mm; Plotis 2: 156,3 mm; Aukštis 1: 66,0 mm; Aukštis 2: 71,3 mm. Patikros žymė: E1 90R-02A0258/0195. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 155 mm. Stabdžių sistema: ATE.
    • Storis: 19,7 mm; Ilgis: 146 mm; Aukštis: 54,7 mm. Patikros žymė: R90 Homologated. Susidėvėjimo indikatorių skaičius: 1 ašiai. Svoris: 1,7 kg. Stabdžių sistema: ATE. WVA numeris: 21974, 23130.
    • Storis: 20 mm; Plotis: 146 mm; Aukštis: 55 mm. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 145 mm. Stabdžių sistema: Teves. WVA numeris: 23130, 23131, 23187.
    • Storis: 19,6 mm; Plotis: 146,0 mm; Aukštis: 54,7 mm. Patikros žymė: ECE R-90. Gamybos numeris: 6000385. Stabdžių disko storis: 19,6 mm. Stabdžių sistema: Kelsey-Hayes.
    • Storis: 19,2 mm; Plotis: 146 mm; Aukštis: 54,7 mm. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 145 mm. Stabdžių sistema: Kelsey-Hayes.
    • Storis: 19,8 mm; Ilgis: 146 mm; Aukštis: 54,7 mm. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 155 mm. Svoris: 1,542 kg. Stabdžių sistema: Kelsey-Hayes.
    • Storis: 19,3 mm; Ilgis: 146 mm; Aukštis: 54,7 mm. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 155 mm. Svoris: 1,525 kg. Stabdžių sistema: Kelsey-Hayes.
    • Storis 1: 20,3 mm; Ilgis: 155,2 mm; Ilgis 2: 156,4 mm; Plotis: 66 mm; Plotis 2: 71,4 mm. Patikros žymė: ECE R90 Approved. Svoris: 2,000 kg.
    • Storis 1: 18 mm; Ilgis: 131 mm; Plotis: 62 mm. Patikros žymė: ECE R90 Approved. Svoris: 1,54 kg.
    • Storis: 19,8 mm; Plotis: 146 mm; Aukštis: 54,7 mm. Patikros žymė: E9 90R - 02.7004. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 155 mm. Gamintojo apribojimas: ATE.
    • Storis: 19,8 mm; Plotis: 146 mm; Aukštis: 54,7 mm. Patikros žymė: E9 90R-02A1062/1183. Susidėvėjimo indikatorių skaičius: 1 ašiai. Gamintojo apribojimas: ATE.
    • Storis: 18,2 mm; Plotis: 157 mm; Aukštis: 66 mm. Susidėvėjimo indikatorių skaičius: 2 ašiai. Aukštis 2: 69 mm. Storis 2: 18,2 mm; Plotis 2: 155 mm. Svoris: 1,71 kg. Stabdžių sistema: TEVES. WVA numeris: 24535.
    • Storis: 18,5 mm; Plotis: 146 mm; Aukštis: 55 mm. Patikros žymė: ECE-R90. Svoris: 1,36 kg. Stabdžių sistema: TEVES. WVA numeris: 21974.
    • Storis: 18,5 mm; Plotis: 146 mm; Aukštis: 54,7 mm. Patikros žymė: ECE-R90. Susidėvėjimo indikatorių skaičius: 1 ašiai. Aukštis 2: 54,7 mm. Įspėjimo kontakto ilgis: 155 mm. Storis 2: 18,5 mm; Plotis 2: 146 mm. Svoris: 1,5 kg. Stabdžių sistema: TEVES. WVA numeris: 21974. Darbinis režimas: elektr.
    • Storis: 20 mm; Plotis: 146 mm; Aukštis: 55 mm. Patikros žymė: ECE R90 APPROVED. Susidėvėjimo indikatorių skaičius: 1 ašiai. Stabdžių sistema: ATE-TEVES.
  • Be susidėvėjimo įspėjimo kontakto:
    • Storis: 17,2 mm; Plotis: 141,8 mm; Aukštis 1: 51,2 mm; Aukštis 2: 50,6 mm. Patikros žymė: E9 90R-02A1251/4412. Stabdžių sistema: Volkswagen.
    • Storis: 19,6 mm; Plotis: 146,0 mm; Aukštis: 54,7 mm. Patikros žymė: E1 90R-02A0335/0211. Stabdžių sistema: Volkswagen.
    • Storis: 17,2 mm; Plotis: 141,8 mm; Aukštis 1: 51,2 mm; Aukštis 2: 50,6 mm. Patikros žymė: E9 90R-02A1242/4394. Stabdžių sistema: Volkswagen.
    • Storis: 19,6 mm; Plotis: 146,0 mm; Aukštis: 54,7 mm. Patikros žymė: E1 90R-02A0258/0212. Stabdžių sistema: Volkswagen.
    • Storis: 19,2 mm; Plotis: 146 mm; Aukštis: 54,7 mm. Stabdžių sistema: Kelsey-Hayes.
    • Storis: 19,2 mm; Plotis: 146 mm; Aukštis: 54,7 mm. Kokybė: PREMIUM. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 145 mm. Stabdžių sistema: Kelsey-Hayes.
    • Storis: 18 mm; Plotis: 142 mm; Aukštis: 52 mm. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 150 mm. Stabdžių sistema: Volkswagen.

Trinkelės pagal PR kodus ir gamintojo apribojimus

Kai kurios trinkelės yra nurodomos pagal specialius PR (įrangos) kodus arba gamintojo apribojimus, kurie padeda tiksliau parinkti tinkamą detalę, ypač priekinei ašiai.

  • Modelis PR - 1LQ, 1LR (priekinė ašis):
    • Su susidėvėjimo įspėjimo kontaktu. Storis 1: 19,5 mm; Storis 2: 19,5 mm; Aukštis 1: 54,7 mm; Aukštis 2: 54,7 mm. Patikros žymė: E1 90R-01881/685. Plotis 1: 146,4 mm; Plotis 2: 146 mm. WVA numeris: 23130, 23131, 23187. Stabdžių sistema: Continental.
  • Modelis PR - 1LB, 1LM (priekinė ašis):
    • Su susidėvėjimo įspėjimo kontaktu. Storis 1: 17,3 mm; Storis 2: 17,3 mm; Aukštis 1: 50,3 mm; Aukštis 2: 50,3 mm. Patikros žymė: E1 90R-01881/690. Plotis 1: 142,1 mm; Plotis 2: 141,6 mm. WVA numeris: 23752, 21868, 21866. Stabdžių sistema: Continental.
  • Gamintojo apribojimas TRW (priekinė ašis):
    • Su susidėvėjimo įspėjimo kontaktu. Storis: 18,8 mm; Plotis: 131,4 mm; Aukštis: 62,6 mm. Patikros žymė: E9 90R 01107/228. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 180 mm. WVA numeris: 23581, 23843.
  • Gamintojo apribojimas VAG (priekinė ašis):
    • Su susidėvėjimo įspėjimo kontaktu. Storis: 17 mm; Plotis: 141,8 mm; Aukštis 1: 51,2 mm; Aukštis 2: 50,6 mm. Patikros žymė: E1 90R - 01024/135. Susidėvėjimo indikatorių skaičius: 1 ašiai. Įspėjimo kontakto ilgis: 180 mm.

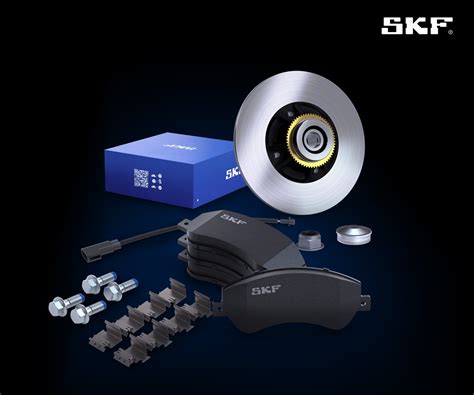

Stabdžių trinkelių ir disko montavimo schema

Kaip pakeisti priekinių stabdžių kaladėlės SKODA FABIA 1 (6Y5) [AUTODOC PAMOKA]
