Šiame straipsnyje pateikiama išsami informacija apie „Škoda Fabia" automobilių saugiklių išdėstymą, ypač dėmesį skiriant saugiklių blokui, esančiam virš akumuliatoriaus. Saugiklių dėžutė yra svarbi automobilio elektros sistemos dalis, apsauganti įvairius komponentus nuo pažeidimų, atsiradusių dėl per didelės srovės. Straipsnyje aptariama saugiklių paskirtis, vieta ir keitimo procedūros, taip pat pateikiama informacija, aktuali „Škoda Fabia" savininkams.
„Skoda Fabia“ 1-os kartos (Mk1) modelis buvo gaminamas 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 ir 2007 metais su hečbeko, sedano ir universalų (Fabia Combi) kėbulais. Jame buvo montuojami benzininiai ir dyzeliniai varikliai, kurių tūris buvo 1.2, 1.4, 1.6 ir 1.9 litro. Šioje medžiagoje išsamiai aprašysime 1-os kartos „Skoda Fabia“ saugiklių dėžes ir reles, taip pat paminėsime žiebtuvėlio ir priekinio stiklo apiplovimo sistemos saugiklius. Svarbu atkreipti dėmesį, kad elementų paskirtis ir skaičius schemose ir jūsų automobilyje gali skirtis ir priklauso nuo automobilio komplektacijos bei pagaminimo metų. Jei naudojate kitos kartos „Skoda Fabia“, rekomenduojama remtis atitinkamai 2-os arba 3-os kartos aprašymu.
Saugiklių Paskirtis ir Veikimo Principas
Saugiklis yra apsauginis įtaisas, skirtas nutraukti elektros grandinę, kai srovė viršija nustatytą ribą. Tai padeda išvengti elektros prietaisų ir laidų perkaitimo, gaisro ar kitų rimtų gedimų. Kiekvienas saugiklis skirtas apsaugoti tam tikrą automobilio elektros grandinę, pavyzdžiui, apšvietimą, garso sistemą, variklio valdymo sistemą ir kt. Saugikliai būna įvairių dydžių ir spalvų, atitinkančių skirtingas srovės stiprumo vertes.
Saugiklių Dėžučių Vietos „Škoda Fabia“ Automobilyje
Konkreti „Škoda Fabia“ saugiklių blokų vieta gali šiek tiek skirtis priklausomai nuo automobilio modelio ir pagaminimo metų. „Škoda Fabia“ automobilyje yra keletas saugiklių dėžučių, kurios atsakingos už skirtingų sistemų apsaugą.

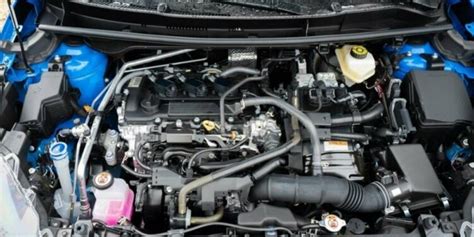

Saugiklių dėžutė virš akumuliatoriaus (variklio skyriuje)
Šiame straipsnyje kalbama apie saugiklių dėžutę, kuri „Škoda Fabia" automobilyje yra įrengta virš akumuliatoriaus. Tai reiškia, kad ją rasite po kapotu, netoli akumuliatoriaus. Norėdami prie jos prieiti, paspauskite plastiko vyrius į šonus. Ją sudaro didelės galios saugikliai ir relės. Tiksli vieta gali šiek tiek skirtis priklausomai nuo „Škoda Fabia" modelio ir pagaminimo metų, tačiau ji visada bus lengvai pasiekiama.

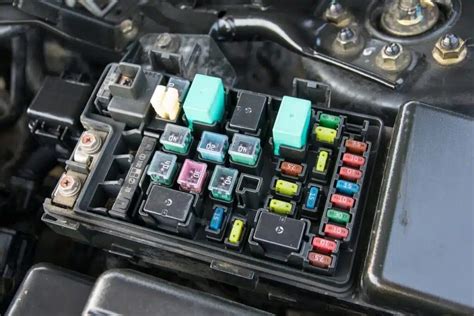

Saugiklių dėžė salone (po prietaisų skydeliu)
Salono saugiklių dėžė yra prietaisų skydelio gale, po apsauginiu dangteliu. Ji dažnai vadinama „saugiklių / relių dėže prietaisų skydelyje 1“ arba „saugiklių / relių dėže prietaisų skydelyje 2“.
Relių dėžė (po prietaisų skydeliu)
Ši dėžė yra po pačiu prietaisų skydeliu ir joje yra svarbios relės, valdančios įvairias automobilio funkcijas.

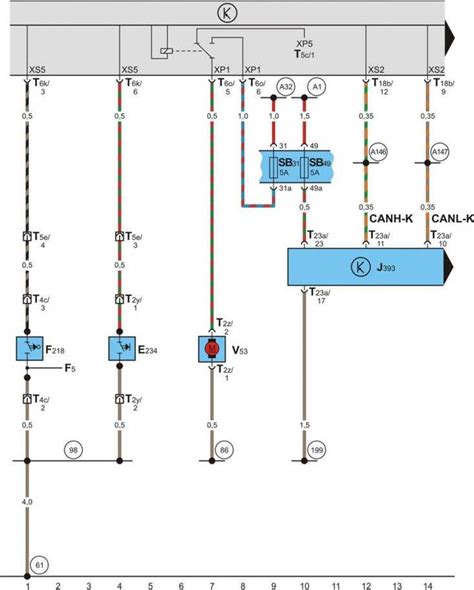

Detalių Schemų ir Saugiklių Reikšmės „Škoda Fabia“ Mk1
Saugiklių išdėstymo schema yra būtina norint nustatyti, kuris saugiklis apsaugo konkrečią elektros grandinę. Ši schema paprastai būna pateikta ant saugiklių dėžutės dangtelio arba automobilio savininko vadove. Schemoje nurodoma kiekvieno saugiklio numeris, spalva ir amperų vertė, taip pat grandinė, kurią jis apsaugo.
Pavyzdinė variklio skyriaus saugiklių dėžutės schema (virš akumuliatoriaus)
Saugiklių blokas virš akumuliatoriaus dažnai apima svarbias variklio ir jo sistemų grandines. Žemiau pateikiama tipinė, tačiau nebūtinai tiksli, „Škoda Fabia“ saugiklių išdėstymo schema variklio skyriaus blokui. Visada vadovaukitės savo automobilio savininko vadove pateikta schema.
| Saugiklio Numeris | Amperai (A) | Apsaugoma Grandinė |
|---|---|---|
| 1 | 5A | Laisvas (gali būti naudojamas papildomai įrangai) |
| 2 | 10A | Elektrinis kuro siurblys |
| 3 | 15A | Degimo ritės |
| 4 | 20A | Purkštukai |
| 5 | 30A | Aušinimo ventiliatorius |
| 6 | 25A | Kondicionieriaus kompresoriaus sankaba |
| 7 | 10A | ABS siurblys |
| 8 | 15A | Priekiniai žibintai (artimosios šviesos) |
| 9 | 20A | Priekiniai žibintai (tolimosios šviesos) |
| 10 | 30A | Starteris |
Salono saugiklių dėžės schema ir paskirtis
Jūsų „Skoda Fabia“ saugiklių aprašymas turėtų būti aktualus. Saugiklių dėžė yra prietaisų skydelio gale, po apsauginiu dangteliu.
| Nr. | Signalas | Aprašymas |
|---|---|---|
| 1 | (5A) | Stabdžių antiblokavimo sistemos (su ESP) prietaisų skydelis |
| 2 | (10A) | Stabdžių žibintai |
| 3 | (5A) | Oro kondicionierius, diagnostikos jungtis (DLC) |
| 4 | (10A) | Salono apšvietimas |
| 5 | (5A) | Durų atidarymo arba laisvai atidarytų indikatorius |
| 6 | (5A) | Priekinių žibintų diapazono valdymas |
| 7 | (5A) | Variklio valdymas, vairo stiprintuvas |
| 8 | (10A) | Vairo stiprintuvas |
| 9 | (10A) | Šildomas deguonies jutiklis |
| 10 | (5A) | S-pin, garso sistema, prietaisų skydelis |
| 11 | (5A) | Elektriniai durų veidrodėliai / šildytuvas |
| 12 | (5A) | Oro kondicionierius, oro įsiurbimo sklendės aktuatorius, navigacijos sistema, telefonas |
| 13 | (10A) | Atbulinės eigos žibintai |
| 14 | (10A) | Variklio valdymo sistema - Dyzelis |
| 15 | (10A) | Priekinio stiklo valytuvas / apiplovėjas |
| 16 | (5A) | Prietaisų skydelis |
| 17 | (5A) | Variklio valdymo sistema - Benzinas |
| 18 | (5A) | Telefonas |
| 19 | (10A) | Automatinė pavarų dėžė |
| 20 | (5A) | Lemputės patikrinimo relė |
| 21 | (5A) | Automatinės pavarų dėžės valdymo sistema, priekinio stiklo apiplovimo purkštukų šildytuvai, stoglangis |
| 22 | - | |
| 23 | (10A) | Dešiniojo priekinio žibinto - tolimoji šviesa |
| 24 | (10A) | Variklio valdymo sistema |
| 25 | (5A / 10A) | Stabdžių antiblokavimo sistema (ABS) |
| 26 | - | |
| 27 | - | |
| 28 | (5A) | Stabdžių žibinto jungiklis (stabdžių pedalo padėties jutiklis), sankabos pedalo padėties jutiklis, pastovaus greičio palaikymo sistemos variklio valdymas |
| 29 | - | |
| 30 | (10A) | Priekinio žibinto tolimosios šviesos indikatorius, kairiojo priekinio žibinto - tolimoji šviesa |
| 31 | (10A) | Bagažinės / galinių durelių užrakto aktuatorius |
| 32 | (10A) | Galinio stiklo valytuvas / apiplovėjas |
| 33 | (5A) | Dešiniojo priekinio / galinio dešiniojo šoninių žibintų |
| 34 | (5A) | Kairiojo priekinio / galinio kairiojo šoninių žibintų |
| 35 | (10A) | Purkštukai - Benzinas |
| 36 | (5A) | Numerio lentelės apšvietimo lemputės |
| 37 | (5A) | Galinio rūko žibintas |
| 38 | (5A) | Elektriniai durų veidrodėliai / šildytuvas |
| 39 | (20A) | Šildomas galinis langas |
| 40 | (20A) | Garso signalas |
| 41 | (20A) | Priekinio stiklo valytuvas / apiplovėjas |
| 42 | (15A) | Cigaretės žiebtuvėlis |
| 43 | (20A) | Daugiafunkcinis valdymo modulis 1, pavarų perjungimo svirtis - automatinė |
| 44 | (15A) | Posūkių / avarinio signalo indikatoriai |
| 45 | (20A) | Garso sistema, navigacijos sistema |
| 46 | (25A) | Dešiniojo priekinio durų elektrinio lango variklis |
| 47 | - | |
| 48 | (30A) | Variklio valdymo sistema - Dyzelis |
| 49 | (15A) | Centrinis užraktas |
| 50 | (15A) | Priekinio žibinto reguliavimas, dešiniojo priekinio žibinto - tolimoji šviesa |
| 51 | (15A) | Priedų maitinimo jungtis |
| 52 | (15A) | Variklio valdymo sistema - Benzinas |
| 53 | (25A) | Galinio dešiniojo durų elektrinio lango variklis |
| 54 | (15A) | Priekinio žibinto reguliavimas, kairiojo priekinio žibinto - tolimoji šviesa |
| 55 | - | |
| 56 | (20A) | Variklio valdymo sistema - Benzinas |
| 57 | (25A) | Priekabos lizdas |
| 58 | (25A) | Kairiojo priekinio durų elektrinio lango variklis |
| 59 | (20A) | Garso sistemos CD keitiklis |
| 60 | (15A) | Apsaugos nuo vagysčių sistema |
| 61 | (15A) | Kuro siurblys - Benzinas |
| 62 | (25A) | Stoglangis |
| 63 | (15A) | Priekinių sėdynių šildymas |
| 64 | (20A) | Priekinių žibintų apiplovėjai |
| 65 | (15A) | Rūko žibintai |
| 66 | (25A) | Galinio kairiojo durų elektrinio lango variklis |
| 67 | - | |
| 68 | (25A) | Oro kondicionieriaus / šildytuvo ventiliatoriaus variklis |
Saugiklis Nr. 42 (15A) yra atsakingas už cigarečių žiebtuvėlį. Saugikliai Nr. 15 (10A) ir Nr. 41 (20A) yra atsakingi už priekinio stiklo valytuvų ir apiplovimo sistemas.
Relių dėžės schema ir paskirtis
Ši dėžė yra po pačiu prietaisų skydeliu.
| Nr. | Pavadinimas | Aprašymas |
|---|---|---|
| 1 | Kuro siurblio relė | Dyzelis, ATD ^ 07/00 |
| 2 | - | (07/00) |
| 3 | Kaitinimo žvakių relė | |
| 4 | - | (H01 / 00) |
| 5 | Atidarytų arba laisvai uždarytų durų indikatoriaus relė | |
| 6 | Priekinių žibintų apiplovimo siurblio relė | |
| 7 | Starto blokavimo jungiklio relė | |
| 8 | Relė 1 | Papildomas šildytuvas, mažos galios (dyzelis) |
| 9 | Papildomas šildytuvas relė 2 | Didelės galios (dyzelis) |
| 10 | - | |
| 11 | Papildomų degimo grandinių relė | |
| 12 | Variklio valdymo sistemos relė | (dyzelis, ASY / ATD ^ 07/00) |
| 13 | Lemputės patikrinimo sistemos blokas | |
| 14 | Lemputės patikrinimo sistemos blokas | |
| 15 | Kuro siurblio relė | (benzinas, ARV / AME / AUA / AUB / AQV / ATZ / AQW ^ 01/00) |
| F1 | (40A) | Papildomas šildytuvas |
| F2 | (40A) | Papildomas šildytuvas |
| F3 | (40A) | Papildomas šildytuvas |
Saugiklių Keitimo Procedūra
Saugiklio pakeitimas yra gana paprastas procesas, kurį dauguma vairuotojų gali atlikti savarankiškai. Svarbiausia atlikti procedūrą saugiai ir teisingai.
- Išjunkite degimą: Prieš pradėdami keisti saugiklį, išjunkite automobilio degimą ir visus elektros prietaisus, kad išvengtumėte elektros smūgio ar kitų sužalojimų.
- Suraskite saugiklių dėžutę: Raskite saugiklių dėžutę (virš akumuliatoriaus arba salone).
- Atidarykite saugiklių dėžutės dangtelį: Atsargiai atidarykite saugiklių dėžutės dangtelį.
- Raskite perdegusį saugiklį: Naudodamiesi saugiklių išdėstymo schema, raskite saugiklį, kuris apsaugo grandinę, turinčią problemų. Vizualiai apžiūrėkite saugiklius. Jei saugiklio viduje esantis metalinis siūlas yra nutrūkęs, vadinasi, saugiklis yra perdegęs.
- Išimkite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį (dažnai jo galima rasti pačioje saugiklių dėžutėje) arba nedideles replės, kad saugiai ištrauktumėte perdegusį saugiklį.
- Įdėkite naują saugiklį: Įdėkite naują, tokios pačios amperų vertės saugiklį į tą pačią vietą. Patikrinkite, ar saugiklis tvirtai įstatytas. Naudojant didesnės amperų vertės saugiklį, gali būti pažeista elektros grandinė ar net sukeltas gaisras.
- Uždarykite saugiklių dėžutės dangtelį: Uždarykite saugiklių dėžutės dangtelį.
- Patikrinkite, ar grandinė veikia: Įjunkite degimą ir patikrinkite, ar grandinė, kurią saugojo pakeistas saugiklis, veikia tinkamai.
Skoda Fabia III - Car Battery replacement and coding
Dažniausiai Pasitaikantys Saugikliai ir Jų Paskirtis
„Škoda Fabia“ automobiliuose, kaip ir daugelyje kitų automobilių, saugikliai yra suskirstyti pagal grandines, kurias jie apsaugo. Dažniausiai sutinkamos grandinės ir jų saugiklių paskirtis apima:
- Apšvietimas: Priekiniai ir galiniai žibintai, posūkių žibintai, salono apšvietimas, valstybinio numerio apšvietimas.
- Variklio Valdymas: Kuro siurblys, purkštukai, uždegimo sistema, ECU (variklio valdymo blokas).
- Komforto Sistemos: Centrinis užraktas, elektriniai langų kėlikliai, oro kondicionierius, šildymo sistemos valdymas.
- Saugumo Sistemos: ABS (stabdžių antiblokavimo sistema), oro pagalvės.
- Kitos Sistemos: Garso sistema, valytuvai, prietaisų skydelis.
Specifinės Problemos: Langų Apiplovimo Sistemos Saugiklis ir Gedimai
Kai kurie vairuotojai susiduria su problema, kai nustoja veikti langų apiplovimo sistema. Tai gali sukelti nepatogumų, ypač esant prastoms oro sąlygoms. Šiame straipsnyje aptarsime galimas priežastis ir sprendimus, susijusius su Skoda Fabia langų apiplovimo varikliuku ir jo saugikliu.
Galimos gedimo priežastys
Viena iš dažniausių problemų, kai nustoja veikti langų apiplovimas, yra susijusi su užšalusiu skysčiu. Jei ryte pabandžius apipurkšti automobilį suveikia tik valytuvai, o skystis buvo užšalęs, tai gali reikšti, kad varikliukas buvo perkrautas arba pažeistas bandant jį įjungti. Vakare, kai skystis jau neatšalęs, bet sistema vis tiek neveikia, problema gali būti gilesnė.
Kartais problema gali slypėti ir saugiklyje. Nors instrukcijoje gali būti nurodytas vienas saugiklis, atsakingas už šią sistemą, svarbu patikrinti visas galimybes. Tačiau, jei visos kitos valytuvų padėtys (priekiniai ir galinis) veikia gerai, o tik įjungus apiplovimą nesigirdi siurbliuko garso ir valytuvai nejuda, saugikliai greičiausiai nėra pagrindinė problema. Kitas galimas gedimo šaltinis yra pats langų apiplovimo varikliukas (siurbliukas). Jis nėra brangus, tačiau gali sugesti. Taip pat verta apsvarstyti galimybę, kad sugedo relė, atsakinga už varikliuko veikimą.
Vienas naudotojas pasidalino patirtimi, kai po šalčių bandant papurkšti nesuveikė nei siurbliukas, nei valytuvai. Tuo pačiu metu pastebėta, kad akumuliatoriaus lemputė nedegė, kol nebuvo gerai pervažiuota. Pasirodė, kad perdego 27 saugiklis salone (5A nuo spynelės ACC padėties į BSI). Tai sukėlė grandinės sutrikimus, kurie paveikė ne tik apiplovimą, bet ir kitus prietaisus. Kartais problema gali būti ir paprastesnė: ant varikliuko užmaunamo plastmasiuko, prie kurio tvirtinasi slangutė, gali užsikimšti. Tokiu atveju, nors valytuvai veikia ir varikliukas girdisi, skysčio nebus.

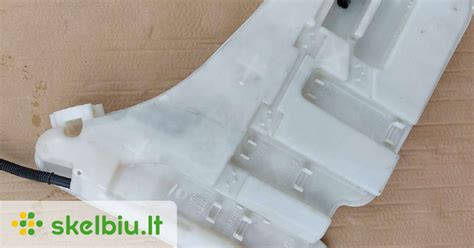

Kaip prieiti prie varikliuko ir ką tikrinti
Prieiti prie langų apiplovimo varikliuko „Skoda Fabia“ automobilyje nėra labai sudėtinga. Nuėmus variklio apsaugą, matosi, kur varikliukas įsikiša į bakelį. Tačiau svarbu žinoti, kad prieiti prie jo gali tekti iš apačios. Kai kuriais atvejais, pavyzdžiui, „Xsara Picasso“, norint prieiti prie varikliuko, reikia nuimti dešinį priekinį posparnį ir ratą. Iš viršaus prieiti nepavyks.
Jei įtariate, kad varikliukas sugedęs, galite atlikti paprastą patikrinimą. Įjunkite automobilio degimą ir pabandykite įjungti valytuvus. Jei girdite variklio sukimosi garsą, variklis greičiausiai veikia tinkamai. Jei garso nėra, kartu su degimo kvapu, tikėtina, kad variklis yra pažeistas.
Saugiklių patikrinimas ir tipai (langų apiplovimo sistemai)
Vairuojant lietingu ar rūko sąlygomis, stiklo valytuvai yra nepakeičiama transporto priemonės dalis. Turime patikrinti, ar neveikia stiklo valytuvai dėl perdegusio saugiklio. Kai grandinė perkraunama, saugiklis automatiškai išsijungia, kad apsaugotų grandinę. Tokiais atvejais patikrinkite saugiklių dėžutę ir pakeiskite perdegusį saugiklį.
Jei įtariate, kad problema yra saugiklis, pirmiausia turėtumėte rasti saugiklių dėžutę (dažniausiai ji yra salone, po vairu, arba variklio skyriuje). Toliau, vadovaudamiesi automobilio naudojimo instrukcija, raskite saugiklį, atsakingą už langų apiplovimo sistemą. Vizualiai apžiūrėkite saugiklį - jei jo vidinė vielutė yra perdegusi, jį reikia pakeisti nauju, tokios pat amperų (A) vertės.
| Saugiklio tipas | Amperų (A) vertė | Paskirtis |
|---|---|---|
| Miniatiūrinis (Mini) | 5 - 30 A | Standartiniai elektros grandinių apsaugai |
| Didelis (Maxi) | 20 - 60 A | Galingesniems prietaisams, pvz., ventiliatoriams |
| Automatinis (Resettable) | Kintama | Grandinei apsaugoti, kuri gali atstatyti save |
Kitos galimos problemos ir sprendimai
Priekinio stiklo valytuvų grandinės arba jungiklio problemos taip pat gali sukelti gedimus. Jei patikrinus saugiklį ir varikliuką problema išlieka, verta kreiptis į specialistus, kurie galėtų patikrinti elektros instaliaciją ir jungiklius. Susidūrus su situacija, kai neveikia priekinio stiklo valytuvai, būtina imtis atitinkamų priemonių, atsižvelgiant į priežastį. Geriausias būdas yra apsilankyti automobilių remonto dirbtuvėse, kad būtų atlikta apžiūra ir remontas.
Svarbios Pastabos ir Papildomi Patarimai
- Visada naudokite tik tokios pačios amperų vertės saugiklį, kaip ir originalus. Naudojant didesnės amperų vertės saugiklį, gali būti pažeista elektros grandinė ar net sukeltas gaisras.
- Niekada nenaudokite metalinės vielos ar kitų improvizuotų priemonių vietoj tinkamo saugiklio. Tai itin pavojinga.
- Jei saugiklis nuolat perdega, tai gali reikšti rimtesnę problemą elektros sistemoje. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą automobilių elektriką diagnostikai atlikti.
- Saugiklių išdėstymo schema gali skirtis priklausomai nuo automobilio modelio ir pagaminimo metų. Visada naudokite teisingą schemą savo automobiliui, kurią rasite savininko vadove.
- Visada laikykite atsarginių saugiklių komplektą savo automobilyje.
- Reguliariai apžiūrėkite saugiklių dėžutes ir pačius saugiklius dėl korozijos ar kitų pažeidimų.
Bendra Informacija apie Saugiklius ir Reles
Pagrindinė SKODA FABIA (6Y2) relių paskirtis - valdyti įjungimo, išjungimo, srovės padavimo procesus. Dažniausiai relės yra sumontuotos valdymo bloke arba prie įrenginio, kuriam valdyti jos yra skirtos. Saugiklių dėžė yra įmontuota salone ir/arba variklio skyriuje. Saugikliai yra skirti apsaugoti nuo per didelių įtampos šuolių. Sugedus tam tikram įtaisui, saugikliai saugo nuo trumpojo jungimo. Saugikliai rūšiuojami pagal praleidžiamą įtampos stiprumą ir žymimi amperais nuo 5 iki 120.
