Pastaruoju metu oro gynybos raketų sistema „Patriot“ (angl. Phased Array Tracking Radar for Intercept on Target - fazinės matricos sekimo radaras taikiniui perimti) atsidūrė dėmesio centre dėl jos svarbos šiuolaikinėje ginkluotėje. Ši sistema yra pagrindinė JAV kariuomenės priešraketinės gynybos sistema, plačiai naudojama JAV ir sąjungininkų šalyse.
„Patriot“ sistemos paskirtis ir sudėtis
„Patriot“ yra tolimojo nuotolio mobilioji oro ir priešraketinės gynybos sistema, skirta kovoti su taktinėmis balistinėmis raketomis, sparnuotosiomis raketomis ir orlaiviais bet kokiame aukštyje ir bet kokiomis oro sąlygomis. Ji gali vienu metu aptikti ir identifikuoti daugiau nei 100 oro taikinių, nuolat sekti aštuonis pasirinktus taikinius, paruošti pagrindinius duomenis šaudymui, paleisti ir nukreipti iki trijų raketų į kiekvieną taikinį.

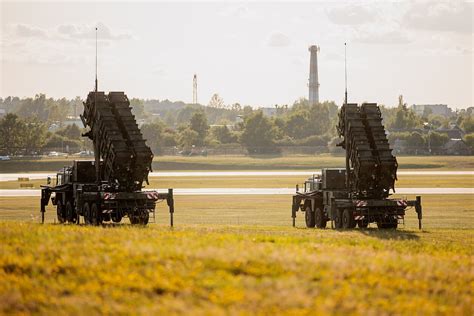

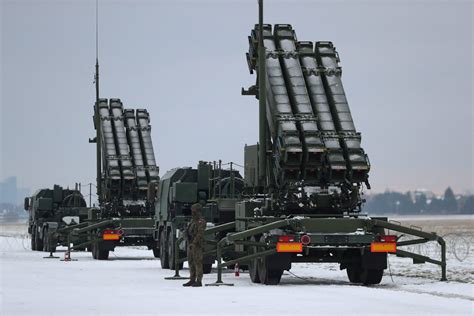

Vieną „Patriot“ bateriją sudaro 6-8 raketų paleidimo įrenginiai, kurių kiekvienas gali turėti iki 16 perėmėjų. Taip pat į bateriją įeina fazuotosios matricos radaras, valdymo stotis, energijos generavimo stotis - visa tai sumontuota ant sunkvežimių ir priekabų. Vienai baterijai priskirta apie 90 žmonių, tačiau mūšio metu ją gali valdyti trys kariai iš valdymo ir kontrolės centro.
Dėl didelio efektyvumo ir galimybės veikti susiduriant su galingomis priešo elektroninėmis atsakomosiomis priemonėmis, „Patriot“ kompleksas pasižymi šiomis pagrindinėmis savybėmis:
- Daugiafunkcis radaras su faziniu matricu ir elektronų pluošto skenavimo sistema.
- Kombinuota valdymo schema: radijo valdymo nurodymai vidurinėje trajektorijos dalyje ir „nurodymas per raketą“ paskutinėje dalyje, leidžianti sumažinti nukreipimo galvutės dydį ir didelio tikslumo valdomos raketos įrangos kainą.
- Didelis raketų nuotolis ir greitis.
„Patriot“ sistemos vystymosi etapai ir modernizavimas
„Patriot“ programa pradėta kurti 1963 m., siekiant pakeisti ankstesnės kartos oro gynybos sistemas. Pirmasis raketos skrydžio bandymas atliktas 1970 m. vasarį, o 1974 m. sausio 11 d. raketa pirmą kartą atliko nukreipimo manevrus pagal komandas, gautas iš antžeminio radaro. Nuo 1983 m. šios sistemos naudojamos JAV armijoje ir tiekiamos sąjungininkams.
Persijos įlankos karas ir PAC-1
„Patriot“ išgarsėjo 1991 m. Persijos įlankos karo metu, kai buvo naudojama kovai su Irako „Scud“ taktinėmis raketomis. Sistemos efektyvumas šaudymo bandymų metu siekė 0.6-0.95, tačiau realioje kovinėje situacijoje, perimant taikinius 5-10 km aukštyje ir 7-15 km atstumu nuo baterijos pozicijos, kartais kovinė galvutė nebuvo visiškai sunaikinama, o tik pakeisdavo skrydžio trajektoriją. Dėl perėmimo taško artumo, sunaikintos kovinės galvutės fragmentai galėjo pasiekti taikinį.
PAC-2 ir PAC-2 GEM
„Patriot“ modernizavimo tikslas buvo pritaikyti oro gynybos sistemą, kad būtų apsaugotos nedidelės teritorijos nuo balistinių raketų atakų. PAC-2 variantas, išbandytas 1987 m., padėjo užtikrinti balistinių raketų sunaikinimą. Dešimtojo dešimtmečio pradžioje vykdant antrąjį RAS-2 modernizavimo etapą, GEM (Guidance Enhanced Missile) programa sukūrė raketą su patobulinta valdymo sistema ir pažangiu radijo detonatoriumi. Tai pagerino balistinių raketų perėmimo galimybes, o AN/MPQ-53 radaro programinės įrangos modifikavimas padidino gynybos zoną nuo balistinių raketų keturis kartus, palyginti su RAC-1 versija.
PAC-3 ir PAC-2 Hit-to-Kill
„Raytheon“ pasiūlė tolesnį „Patriot“ sistemos modernizavimą, sukuriant naują raketos versiją, pavadintą RAS-2 Hit-to-Kill, skirtą tiesioginio pataikymo galimybei. Tai apėmė esamų PAF-2 raketų pasyviosios COS pakeitimą aktyvia Ku-band, labai sprogstamosios kovinės galvutės pakeitimą ir specialios varymo sistemos įdiegimą. Nauji komponentai suteikia raketai galimybę manevruoti ir sunaikinti balistines bei sparnuotąsias raketas, orlaivius ir UAV. Geriausios PAC-3 yra dar vienas „Patriot“ modernizavimas, pagerinęs balistinių raketų gynybos pajėgumus. Buvo pristatyta nauja MIM-104F raketa, kuri yra daug mažesnė, leidžianti viename paleidimo įrenginyje turėti iki 16 raketų (vietoj 4). PAC-3 raketos nuotolis yra apie 40 km, o skrydžio aukštis - 20 km. Radaras gavo padidintą aptikimo ir sekimo diapazoną.
Detali „Patriot“ raketų sistemos informacija
„Patriot“ raketų sistema apima šiuos pagrindinius komponentus:
- Daugiafunkcinė radiolokacinė stotis su fazinės matricos antena AN/MPQ-53.
- Gaisro valdymo stotis AN/MSQ-104.
- M901 paleidimo įrenginiai.
- Priešlėktuvinės valdomos raketos MIM-104A (įvairių modifikacijų).
- AN/MSQ-26 maitinimo šaltiniai.
- Ryšio priemonės, technologinė įranga, radijo inžinerijos ir inžinerinės kamufliažo priemonės.
MIM-104A priešlėktuvinės valdomos raketos
MIM-104A yra vienpakopė valdoma raketa, pasižyminti įprasta aerodinamine konstrukcija. Jos pagrindiniai skyriai yra: gaubtas, nukreipimo galvutė, kovinė galvutė, variklis ir valdymo sistema. Gaubtas pagamintas iš keramikos lydinio ir kobalto lydinio nosies dalimi, saugo nukreipimo galvutę nuo didelių aerodinaminių apkrovų. Už gaubto yra plokščia nukreipimo galvutės radaro antena (305 mm skersmens), sumontuota ant inercinės platformos, ir MDAGS valdymo sistema.
Raketą varo Thiocol TX-486 kietojo kuro vienmodis variklis, kurio vidutinė trauka yra 11 000 kgf, o veikimo laikas - 11.5 sekundės. Manevruojant perkrova gali viršyti 25 vienetus. Raketa neturi sparnų; aerodinaminį keltuvą sukuria fiuzeliažas. Raketos pristatomos stačiakampiuose aliuminio konteineriuose, kurie užtikrina jų apsaugą ir paruošimą paleidimui.
Raketos MIM-104A paleidimo kontrolė
Skrydis valdomas kombinuota orientavimo sistema: programinis valdymas pradiniame etape, radijo komandų valdymas vidurinėje fazėje ir TVM (Track-via-Missile) metodas paskutiniame etape. TVM metodas jungia komandinį vadovavimą su pusiau aktyviu vadovavimu, žymiai sumažinant sistemos jautrumą elektroninėms atsakomosioms priemonėms ir užtikrinant optimalią skrydžio trajektoriją. AN/MPQ-53 radaras seka taikinį ir raketą, perduodamas duomenis į ugnies valdymo centro kompiuterį, kuris generuoja nukreipimo komandas raketai.

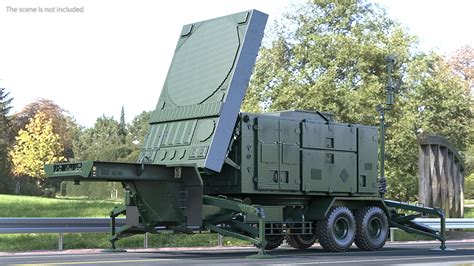

Daugiafunkcis radaras AN/MPQ-53
AN/MPQ-53 yra fazinės matricos radaras, kuris identifikuoja grėsmes ir seka artėjančius taikinius. Šio radaro santrumpa ir davė pavadinimą visai sistemai. Tai brangi sistema, kurios vieno vieneto kaina siekia apie 1 milijardą dolerių. Naujausios „Patriot“ perėmėjų versijos gali atremti atskriejančias trumpojo nuotolio balistines raketas, sparnuotąsias raketas ir bepiločius orlaivius iki 15 km aukštyje ir iki 35 km atstumu. Analitikų teigimu, tai leidžia vienai „Patriot“ baterijai padengti 100-200 kvadratinių kilometrų plotą, priklausomai nuo paleidimo įrenginių skaičiaus, vietovės reljefo ir kitų sąlygų.
„Patriot“ sistemos kaina ir dislokavimas
Strateginių ir tarptautinių tyrimų centro (CSIS) duomenimis, visa „Patriot“ baterija su paleidimo įrenginiais, radarais ir raketomis kainuoja daugiau nei milijardą dolerių. Viena perėmimo raketa kainuoja iki 4 mln. JAV dolerių, todėl jų naudojimas prieš pigius Rusijos bepiločius orlaivius, kurie gali kainuoti vos 50 000 JAV dolerių, yra problemiškas. Šiuo metu „Patriot“ sistemas naudoja JAV, Vokietija, Graikija, Izraelis, Japonija, Kuveitas, Nyderlandai, Saudo Arabija, Pietų Korėja, Lenkija, Švedija, Kataras, Jungtiniai Arabų Emyratai, Rumunija, Ispanija ir Taivanas.
Kaip Ukrainoje veikia „Patriot“ raketų sistema | WSJ
„Kinzhal“ raketų sistema: kilmė ir charakteristikos
„Kinzhal“ (rus. „dagtis“) yra Rusijos aerobalistinė hipergarsinė raketa, kuri Vakarų žiniasklaidoje dažnai klaidingai žymima kaip Kh-47M2. Jos oficialus žymuo, kai kurių Rusijos šaltinių duomenimis, yra 9-A-7660, o raketa - 9-S-7760. NATO priskyrė jai kodinį pavadinimą „Killjoy“.
„Kinzhal“ yra problema dėl daugelio nežinomųjų: jos veikimo nuotolio (nurodomi labai skirtingi skaičiai), galimų sunaikinti taikinių (lėktuvnešis, giliai įtvirtintos vadavietės, bunkerai, ginklų sandėliai). Nors kai kurie teigia, kad tai tik modifikuota taktinė balistinė raketa su mažu CEP, pritaikyta paleisti iš lėktuvų MiG-31K ir Tu-22M3, Rusija pabrėžia jos unikalumą. „Kinzhal“ kūrimo šaknys siekia Sovietų Sąjungos trumpojo nuotolio balistinių raketų programas, o tiesioginis technologinis pirmtakas buvo 9K714 Oka (OTRK-23).
„Kinzhal“ veikimo principas ir skrydžio profilis
„Kinzhal“ paleidžiama iš oro. Pagrindinė paleidimo platforma - specialiai modifikuoti MiG-31K lėktuvai, kurie nebėra naikintuvai-perėmėjai, o turi specialias navigacijos sistemas, užtikrinančias labai tikslius skrydžio parametrus. Tai būtina norint atakuoti priešo lėktuvnešių grupes, esančias už tūkstančių kilometrų, siekiant pasiekti taikinį per kuo trumpesnį laiką ir neleisti priešui organizuoti gynybos. Antroji paleidimo platforma yra Tu-22M, galintis nešti iki 3 „Kinzhal“ raketų, nors ir negalintis pasiekti MiG-31K greičio ir aukščio, tačiau turintis didesnį nuotolį.
Optimistiniais vertinimais, maksimalus raketos nuotolis, paleidžiant MiG-31K, yra 1 000 km, o paleidžiant Tu-22M - 2 000 km. Skrydžio metu, paleista iš 20 000 m aukščio, raketa greičiausiai pasieks 100 000 m aukštį, skris lengva paraboline trajektorija ir galiausiai nusileis į taikinį mažiausiu 6 Machų greičiu. Didžiausias deklaruojamas greitis yra 10-12 Machų, tačiau jis pasiekiamas tik trumpam aktyviosios fazės metu. Lėtėjimo metu raketa gali sulėtėti net iki 3 Machų, kai keičia trajektoriją iš parabolinės į beveik vertikalią. Raketos kūno perkaitimas gali pažeisti jo konstrukciją, todėl prieš galutinį nusileidimą ji neturėtų skristi per greitai. Galinėje fazėje (tarp 40 000 m ir 60 000 m) radaras įsijungia, kad užfiksuotų taikinį. Aukščiuose, kur plazmos poveikis nėra didelis, radaras gali efektyviai veikti net esant greičiui iki 8 Machų. Skrydžio valdymas „Kinzhal“ raketoje yra labai sudėtingas, tikėtina, naudojant skysčio įpurškimo vairavimą aktyvioje skrydžio trajektorijoje.
Kaip Ukrainoje veikia „Patriot“ raketų sistema | WSJ
„Kinzhal“ ir „Patriot“: galimybių palyginimas
Nors „Patriot“ yra itin efektyvi priešraketinės gynybos sistema, galinti numušti balistines ir sparnuotąsias raketas bei bepiločius orlaivius, jos galimybės yra ribotos palyginti su hipergarsinėmis grėsmėmis, tokiomis kaip „Kinzhal“. „Kinzhal“ hipergarsinis greitis ir sudėtinga, manevringa trajektorija, apimanti skrydį aukštesniuose atmosferos sluoksniuose, kelia iššūkį tradicinėms oro gynybos sistemoms. Tačiau naujausios „Patriot“ modifikacijos, ypač PAC-3, yra sukurtos būtent tam, kad padidintų galimybes perimti balistines raketas, įskaitant tas, kurios skrenda dideliu greičiu.
Analitikai teigia, kad vien „Patriot“ negali užbaigti didelio masto konfliktų. Sėkmingai apsiginti nuo tokių grėsmių reikia ne tik oro gynybos sistemų, bet ir galimybės smogti priešo pajėgoms giliai, sunaikinant paleidimo priemones. Nors „Patriot“ padeda apsisaugoti nuo atskriejančių grėsmių, ji nėra „sidabrinė kulka“, galinti viena pakeisti karo eigą. Tačiau ji yra gyvybiškai svarbi priemonė, siekiant apsaugoti didelius plotus ir strateginius objektus nuo oro atakų.
