Automobilio priekabos rozetės (elektros lizdo) pajungimas yra atsakinga procedūra, būtina norint saugiai eksploatuoti priekabą. Šiame straipsnyje apžvelgsime, kaip teisingai ir saugiai atlikti šį procesą, atsižvelgiant į skirtingus automobilių modelius, rozečių tipus bei techninius reikalavimus.
Saugumo priemonės prieš pradedant darbus
Prieš pradedant bet kokius darbus su automobilio elektros sistema, privaloma užtikrinti saugumą:
- Atsijungimas nuo maitinimo šaltinio: Būtinai atjunkite neigiamą (-) automobilio akumuliatoriaus gnybtą, kad išvengtumėte trumpųjų jungimų.
- Apsauginės priemonės: Naudokite apsaugines pirštines ir akinius.
- Tinkami įrankiai: Turėkite laidų nuėmiklius, reples, atsuktuvą ir multimetrą elektros grandinių tikrinimui.
- Apšvietimas: Užtikrinkite gerą darbo vietos apšvietimą.
Priekabos rozečių tipai
Dažniausiai naudojami du priekabų rozečių standartai. Svarbu žinoti, kad laido spalvos gali skirtis priklausomai nuo gamintojo, todėl visada patikrinkite konkretaus automobilio dokumentaciją.

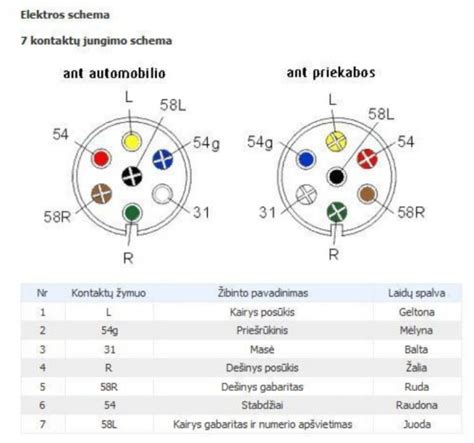

7-ių kontaktų rozetė
Ši jungtis yra standartas senesnėms priekaboms ir atlieka pagrindines funkcijas:
| Kontaktas | Funkcija | Laido spalva (dažniausia) |
|---|---|---|
| 1 (L) | Kairysis posūkis | Geltona |
| 2 (54G) | Priešrūkinis žibintas | Mėlyna |
| 3 (31) | Masė | Balta |
| 4 (R) | Dešinysis posūkis | Žalia |
| 5 (58R) | Dešinysis gabaritinis žibintas | Ruda |
| 6 (54) | Stabdžių žibintai | Raudona |
| 7 (58L) | Kairysis gabaritinis žibintas | Juoda |
13-os kontaktų rozetė
Naudojama naujesnėse priekabose ir kemperiuose. Ji suteikia papildomą funkcionalumą, pvz., atbulinės eigos žibintą ir nuolatinį maitinimą.
- 1-7 kontaktai atitinka 7-ių kontaktų rozetę.
- 8 (IR) - Atbulinės eigos žibintas (rožinis).
- 9 (SB) - Pastovus maitinimas (+).
- 10 (LB) - Įkrovimo laidas (+).
- 11-13 - Masė ir nenaudojami kontaktai.
Sudėtingesnių sistemų pajungimas: CAN-BUS
Naujesniuose automobiliuose elektros įranga valdoma per CAN-BUS sistemą. Tiesioginis jungimasis prie laidų gali sukelti klaidas automobilio kompiuteryje. Tokiu atveju būtina naudoti specialų CAN-BUS modulį, kuris veikia kaip trigeris - jis nuskaito signalą ir užmaitina priekabos žibintus iš atskiros grandinės, neapkraudamas automobilio kompiuterio.
Montavimo žingsniai
- Rozetės montavimas: Pritvirtinkite rozetę prie automobilio kablio.
- Laidų pravedimas: Naudokite esamas ertmes bagažinėje, negręžkite naujų skylių, kad išvengtumėte korozijos.
- Sujungimas: Sujunkite laidus pagal schemą, naudokite litavimą arba patikimas jungtis.
- Izoliacija: Kiekvieną sujungimą kruopščiai izoliuokite termokemšėmis arba kokybiška izoliacine juosta.
- Patikrinimas: Prijungę akumuliatorių, multimetru ir vizualiai patikrinkite visų žibintų veiklą.
Dažniausios klaidos ir problemų sprendimas
- Šviesos neveikia: Patikrinkite saugiklius, masės kontaktą bei jungčių sandarumą.
- Neteisingas sujungimas: Visada sekite gamintojo laidų spalvų schemą.
- Ignoruojama CAN-BUS sistema: Gali sugadinti automobilio elektroninius valdymo blokus.
Jei abejojate savo kompetencija ar neturite reikiamų įrankių (pvz., dinamometrinio rakto kablio tvirtinimui), geriausia kreiptis į profesionalų autoservisą. Tai užtikrins ne tik jūsų, bet ir kitų eismo dalyvių saugumą.
