Kalbant apie automatizavimą ir judesio valdymą, oro cilindrai (arba pneumatiniai cilindrai) yra vieni patikimiausių ir plačiausiai naudojamų komponentų įvairiose pramonės sistemose. Nuo pakavimo linijų iki robotinių rankų - šie pneumatiniai pavaros mechanizmai yra paprastas, patikimas ir energiją taupantis sprendimas, kaip suspaustą orą paversti tiksliu tiesiniu judesiu. Tačiau tinkamo oro cilindro pasirinkimas apima ne tik dydžio pasirinkimą - reikia suprasti jo tipus, pritaikymą, našumo parametrus ir tiekimo aspektus.
Kas yra Pneumatinis Cilindras ir Kaip Jis Veikia?
Struktūra ir Veikimo Principas
Oro cilindras, dar žinomas kaip pneumatinis cilindras, yra mechaninis pavaros mechanizmas, kuris suspaustą orą paverčia tiesiu judesiu. Jis atlieka pagrindinį vaidmenį daugelyje automatizavimo sistemų, kur reikalingas mechaninis darbas, tačiau elektrinės pavaros gali būti ne idealios dėl kainos, paprastumo ar aplinkos apribojimų.

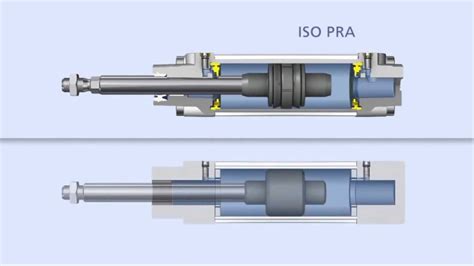

Pneumatiniai cilindrai susideda iš lygaus cilindro, sandariai uždaryto stūmoklio, kuris juda jame, ir stūmoklio koto, sujungto su stūmokliu. Kai suslėgtas oras patenka į kamerą vienoje stūmoklio pusėje, jis verčia stūmoklį judėti, išstumdamas arba įtraukdamas kotą, priklausomai nuo konfigūracijos. Iš priešingos pusės išstumtas oras išeina per angą, užtikrindamas sklandų ir kontroliuojamą judėjimą.
Įprastą cilindrą sudaro cilindrų blokas, stūmoklio sandarinimo žiedas ir magnetinis žiedas (cilindras su jutikliu). Jo veikimo principas yra tas, kad suslėgtas oras judina stūmoklį ir keičia stūmoklio koto judėjimo kryptį, keisdamas oro įleidimo kryptį.
Pagrindiniai Privalumai
Vieno veikimo cilindruose spyruoklė grąžina stūmoklį į pradinę padėtį, kai oro slėgis sumažinamas. Suslėgto oro naudojimas leidžia šiuos cilindrus saugiai naudoti sprogioje ar degioje aplinkoje ir lengvai integruojami su kitais pneumatiniais komponentais, tokiais kaip vožtuvai ir jutikliai.
Pneumatinių Cilindrų Tipai
Tinkamo tipo oro cilindras yra labai svarbus siekiant užtikrinti optimalų bet kurios pneumatinės sistemos našumą, saugą ir ekonomiškumą. Platus rinkoje esančių oro cilindrų konstrukcijų pasirinkimas atspindi pramoninių pritaikymų, kuriuose jie naudojami, įvairovę - nuo paprastų linijinių judesių konvejeriuose iki tikslaus daugiaašio robotinio padėties nustatymo.
- Standartiniai apvalūs cilindrai - Jie yra kompaktiški, ekonomiški ir idealiai tinka bendroms automatizavimo užduotims, kurioms reikia vidutinės jėgos.
- Kompaktiški cilindrai - Šie modeliai, sukurti naudoti ankštoje erdvėje, pasižymi trumpais eigos judesiais ir plonu profiliu, nepakenkiant jėgos išeigai.
- Cilindrai be strypų - Puikiai tinka ilgo eigos sistemoms, kur labai svarbu taupyti montavimo vietą.
- Valdomi cilindrai - Tai apima kreipiamuosius strypus ir įvores, apsaugančias nuo sukimosi ir atlaikančios šonines apkrovas, taip užtikrinant didesnį stabilumą ir tikslumą.
Galiausiai, tinkamai parinktas cilindras, atitinkantis jūsų eksploatavimo reikalavimus, sumažina energijos suvartojimą, sumažina nusidėvėjimą ir užtikrina sklandesnę integraciją į bendrą pneumatinę sistemą.
Pneumatinio Cilindro Parinkimas ir Skaičiavimas
Jėgos ir Dydžio Nustatymas
Tinkamas oro cilindro dydis yra būtinas siekiant užtikrinti, kad jis tiektų reikiamą jėgą ir eigos ilgį be nereikalingo energijos švaistymo ar mechaninio įtempimo. Per mažo dydžio cilindras gali nepajėgti perkelti krovinio tolygiai, o per didelis sunaudoja daugiau oro, todėl padidėja eksploatavimo išlaidos ir sistemos nusidėvėjimas.
Pavyzdžiui, dvigubo veikimo cilindras, kurio kiaurymių skersmuo yra 63 mm ir kuris veikia esant 6 barų slėgiui, išplėtimo eigos metu sukurs maždaug 1870 N jėgą. Nustatant faktinę cilindro apkrovą, kuri priklauso nuo darbo sąlygų, taip pat svarbu įvertinti teorinį cilindro išėjimą (jėgą ir greitį) bei suderinti jį su apkrovos charakteristikomis ir judėjimo greičiu.
Taip pat patartina taikyti saugos faktorius, paprastai nuo 1,25 iki 1,5, priklausomai nuo apkrovos netolygumų, trinties nuostolių ir aplinkos veiksnių.
Eigos Ilgio Nustatymas
Eigos ilgis turėtų atitikti atstumą, kurį reikia nuvažiuoti jūsų kroviniui. Nustatant cilindro eigą, kuri susijusi su naudojimo proga ir mechanizmo dydžiu, reikėtų atkreipti dėmesį į šiuos dalykus:
- Paprastai visas eigos diapazonas nepasirenkamas, kad stūmoklis neatsitrenktų į cilindro galvutę. Pavyzdžiui, suspaudimo mechanizmui turi būti pridėta daugiau nei 1-2 mm nuolaida, atsižvelgiant į skaičiavimui reikalingą eigą.
- Limitas turėtų būti „subalansuotas ir stabilus“. Vadinamasis „balansas“ reiškia, kad cilindro negalima laikyti arba pakabinti.
Rekomenduojama palikti nedidelį buferį (apie 5-10 mm) už tikslios eigos, kad būtų išvengta staigaus sustojimo.
Apkrovos Dinamikos Vertinimas
Būtina atsižvelgti į apkrovos dinamiką: ar judėjimas yra horizontalus, vertikalus ar kampu? Šis aspektas turi įtakos jėgos reikalavimams ir galimiems šoniniams įtempimams cilindrui.
Skaičiavimo Svarba ir Sudėtingumas
Nestandartinio mechanizmo konstrukciją gali reikėti apskaičiuoti, tačiau skaičiavimas neprilygsta projektavimui, ypač mechanizmo projektavimui pneumatiniu režimu. Daugelį žinomų sąlygų sunku kiekybiškai įvertinti. Be to, taikomos darbo sąlygos yra sudėtingos ir kintančios, todėl negalime tikėtis tikslių projektavimo rezultatų atlikus keletą formulių skaičiavimų.
Skaičiavimo svarba labiau atsispindi siekiant išvengti nesėkmės rizikos atliekant skaičiavimus ir analizę, t. y. daugumoje skaičiavimų reikia atsižvelgti tik į blogiausią atvejį.
Pneumatinių Cilindrų Priežiūra Ilgamam Tarnavimo Laikui
Nors oro cilindrai yra žinomi dėl savo patvarumo ir minimalių priežiūros reikalavimų, prevencinė priežiūra atlieka pagrindinį vaidmenį siekiant maksimaliai pailginti jų tarnavimo laiką ir našumą.
- Nuotėkio patikrinimas - Periodiškai tikrinkite visas jungtis, sandariklius ir detales, ar nėra oro nuotėkio požymių.
- Strypo lygiavimo patikrinimas - Dėl cilindro ir apkrovos nesutapimo gali atsirasti šoninė apkrova, dėl kurios sandarikliai ir stūmoklio kotas susidėvi netolygiai.
- Sandariklio būklė - Stebėkite, ar nėra sandariklio susidėvėjimo ar sukietėjimo požymių, ypač dulkėtoje ar chemikalais veikiamoje aplinkoje.
- Oro kokybės kontrolė - Į savo pneumatinę sistemą įmontuokite filtrus ir džiovintuvus, kad pašalintumėte drėgmę, alyvą ir daleles.
Tepimas yra dar vienas veiksnys - kai kurie oro balionai yra iš anksto sutepti ir užsandarinti visam laikui, o kitiems gali prireikti periodinio tepimo, ypač didelio ciklo sąlygomis. Aukštos kokybės oro balionas normaliomis sąlygomis gali sklandžiai veikti milijonus ciklų. Jei kyla tokių problemų kaip trūkčiojantis judesys, oro šnypštimas ar lėtas veikimas, pirmiausia patikrinkite ir pakeiskite sandariklius arba iš naujo sutepkite įrenginį.
Air Over Oil Cylinders | TOX® PRESSOTECHNIK
Patikimo Gamintojo Pasirinkimas
Norint užtikrinti ilgalaikį sistemos patikimumą, lengvą integravimą ir garantinį aptarnavimą, būtina rinktis oro balionus iš patikimo ir patyrusio gamintojo.
- Įvairus produktų asortimentas - Pajėgus tiekėjas turėtų pasiūlyti visą pneumatinių cilindrų asortimentą, įskaitant standartinius tipus (ISO6431, ISO15552), kompaktiškus modelius, variantus be strypų ir cilindrus su kreipiamuoju įtaisu.
- Individuali inžinerijos pagalba - Daugeliui pramonės šakų reikia nestandartinių eigos ilgių, tvirtinimo konfigūracijų arba specialių medžiagų (pvz., nerūdijančio plieno, skirto maisto produktams arba cheminėms medžiagoms).
- Komponento kokybė - Didelio tikslumo apdirbimas, atsparios korozijai dangos ir didelio našumo sandarikliai prailgina gaminio tarnavimo laiką.
- Tarptautinių standartų laikymasis - Jei eksportuojate arba valdote tarptautines įmones, pirmenybę teikite tiekėjams, kurie laikosi tarptautinių gamybos normų ir saugos protokolų. Nors tokie sertifikatai kaip CE ar ISO nebūtinai yra teisiškai privalomi kiekvienoje šalyje, jie rodo tam tikrą kokybės lygį.
Ieškantiems patikimo gamintojo, „百灵 pneumatika“ yra gerai žinomas vardas pneumatikos pramonėje. Žinoma dėl savo tvirtos inžinerijos ir lanksčių pritaikymo galimybių, „百灵“ siūlo platų oro cilindrų asortimentą, tinkantį bendrajai automatizacijai, tiksliam valdymui ir sunkiosioms reikmėms.
Apibendrinimas
Oro cilindrai išlieka esminiais įrankiais šiuolaikinėje pramonės aplinkoje, užtikrinančiais tikslų, ekonomišką ir švarų tiesinį judėjimą tūkstančiuose pritaikymų visame pasaulyje. Suprasdami, kaip jie veikia, žinodami, kaip teisingai juos parinkti, įvertinti reikiamą jėgą ir eigą, bei pasirinkdami tinkamą konfigūraciją savo aplinkai, galite optimizuoti našumą ir sumažinti sistemos prastovas.
