Elektros laidai yra esminis elementas, užtikrinantis tinkamą automobilių priekabų, vilkikų, žemės ūkio priekabų ir namelių priekabų apšvietimo veikimą. Pagrindinė jų užduotis - perduoti elektrinius signalus gabarito, stabdžių, posūkio ir rūko žibintams, o tai žymiai pagerina matomumą ir eismo saugumą.

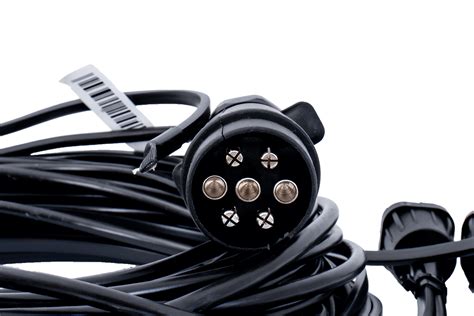

MANTES elektros instaliacija: patikimas pasirinkimas
MANTES elektros instaliacija yra praktiškas ir patikimas sprendimas automobilinėms priekaboms. Šis komplektas pasižymi 7 metrų ilgio pagrindiniu laidu (0,5 mm²), kuris baigiasi standartiniu 7-PIN kištuku, užtikrinančiu universalų suderinamumą su daugeliu transporto priemonių.
Pagrindinės techninės charakteristikos:
- Jungtys: dvi 5 PIN durtuvų jungtys, skirtos patogiam galinių žibintų prijungimui.
- Montavimas: naudojama bajonetinė sistema, kuri užtikrina greitą ir saugų montavimą bei apsaugo nuo atsitiktinio atjungimo važiuojant.
- Apsauga: jungčių konstrukcija garantuoja vandeniui atsparią jungtį ir apsaugo kontaktus nuo korozijos, užtikrinant ilgalaikį veikimą.
- Papildomas apšvietimas: integruoti du 3,5 metro laidai gabaritiniams žibintams, kurie gerina matomumą kelyje.
Palaikomos apšvietimo funkcijos
Tinkamai sumontuota instaliacija užtikrina visas būtinas saugumo funkcijas, kurios yra būtinos dalyvaujant viešajame eisme:
- Gabaritinės lemputės (kairė/dešinė): užtikrina transporto priemonės matomumą naktį.
- Posūkio signalai: informuoja kitus eismo dalyvius apie ketinimą sukti.
- Stabdžių žibintai: signalizuoja apie greičio mažinimą ar stabdymą.
- Rūko žibintai: padidina saugumą esant sudėtingoms oro sąlygoms.
- Valstybinio numerio apšvietimas: užtikrina numerio matomumą tamsiuoju paros metu.

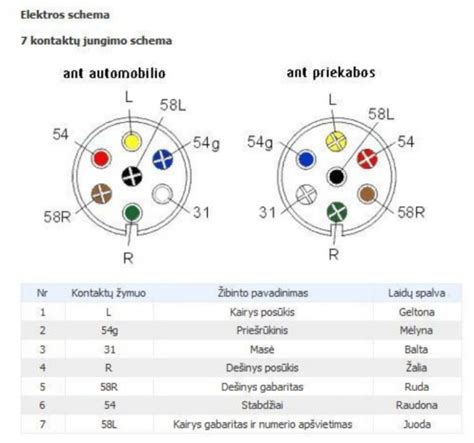

7 PIN kištuko laidų spalvų reikšmės
Norint teisingai sujungti elektros sistemą, svarbu laikytis standartinės laidų spalvų sekos:
| Kontaktas | Spalva | Funkcija |
|---|---|---|
| 1 | Geltona | Kairysis posūkio signalas |
| 2 | Mėlyna | Kairysis rūko žibintas |
| 3 | Balta | Masė |
| 4 | Žalia | Dešinysis posūkio signalas |
| 5 | Ruda | Dešinė padėties lemputė |
| 6 | Raudona | Stabdžių lemputė |
| 7 | Juoda | Kairioji padėties lemputė |
Alternatyva: Priekabos kablio elektros lizdo modulis Unikit 2G
Jei nėra galimybės pajungti priekabos lizdo tiesiogiai nuo galinių automobilio žibintų (dėl automobilio kompiuterinės sistemos apribojimų), naudojamas Unikit 2G modulis. Šis įrenginys gauna signalus iš galinių žibintų, tačiau visą elektros srovę lizdui tiekia iš atskiros, nepriklausomos grandinės, taip apsaugodamas automobilio elektronikos valdymo blokus.
Kaip prijungti 7 kontaktų priekabos kištuką (transporto priemonės pusėje)
