Peugeot 406 saugiklių ir relių išdėstymas

Jei jūsų automobilio Peugeot 406 žibintai, radijas, posūkio signalai, šildomos sėdynės ar kiti elektroniniai komponentai staiga nustoja veikti, tikėtina, kad saugiklis sugedo. Saugikliai visada turėtų būti pirmas dalykas, kurį patikrinate, jei jūsų Peugeot 406 susiduria su elektros problemomis, nes juos palyginti lengva patikrinti ir pigiai pakeisti.

Kuo daugiau elektronikos turi jūsų Peugeot 406, tuo daugiau saugiklių jame yra. Kai kuriuose Peugeot modeliuose variklio skyriuje yra kelios saugiklių dėžės, todėl būtinai raskite reikiamus saugiklius. Kai kurie komponentai gali turėti kelis saugiklius, todėl įsitikinkite, kad patikrinote visus saugiklius, susijusius su konkrečiu komponentu. Jei reikia pakeisti sugedusį saugiklį, įsitikinkite, kad jį pakeitėte tokiu pačiu stiprumo saugikliu.

Saugiklių dėžės keleivių salone

Peugeot 406 gali turėti kelias saugiklių dėžes, priklausomai nuo modelio tipo ir metų. Žemiau pateikiami galimi variantai.

Keleivių salono saugiklių dėžė (1 tipas)

Šiame skyriuje pateikiamas keleivių salono saugiklių dėžės (1 tipo) išdėstymas ir paskirtis:

  • F1 (ATO 10A): Cigarečių degiklis.
  • F2 (ATO 10A): Automatinė transmisija, radiatoriaus aušinimo skysčio lygis, dyzelinas: vandens buvimas dyzelino filtre, uždegimo teigiamas maitinimas. Prietaisų skydelis, kelionės kompiuteris, variklio imobilizatorius, vairo stiprintuvas, katalizatoriaus perkaitimo blokas, pavarų sąsajos blokas.
  • F3 (ATO 10A): Elektroniškai valdomas pakabos elektroninis valdymo blokas ir jungiklis.
  • F4 (ATO 5A): Kairės pusės žibintas.
  • F5 (ATO 10A): Priekinių žibintų reguliavimo valdymas, priekinių žibintų plovimo valdymas, artimųjų šviesų įspėjamoji lemputė prietaisų skydelyje, dešinės pusės artimosios šviesos.
  • F6 (ATO 10A): Automatinės transmisijos padėties indikatorius.
  • F6 (ATO 15A): Automatinės pavarų dėžės elektroninis valdymo blokas - automatinės pavarų dėžės padėties jungiklis.
  • F7 (ATO 20A): Priekabos prijungimo lizdas.
  • F9 (ATO 5A): „Šviesos įjungtos“ įspėjimas.
  • F10 (ATO 30A): Sėdynės atminties sistema.
  • F11 (ATO 30A): Keleivio elektrinė sėdynė.
  • F12 (ATO 15A): Pavarų užrakto relė.
  • F13 (ATO 30A): Vairuotojo elektrinė sėdynė.
  • F14 (ATO 30A): Galiniai elektriniai langai.
  • F15 (ATO 20A): Aukšto dažnio ir infraraudonųjų spindulių nuotolinio valdymo pultas.
  • F16 (ATO F): Nenaudojamas.
  • F16A (ATO 10A): Radijas.
  • F17 (ATO F): Nenaudojamas.
  • F18 (ATO 5A): Galinis (-iai) rūko žibintas (-ai).
  • F19 (ATO 5A): Prietaisų skydelio apšvietimas, jungikliai.
  • F20 (ATO 10A): Kairysis artimųjų šviesų žibintas.
  • F21 (ATO 10A): Salono temperatūros jutiklis.
  • F22 (ATO 20A): Galinis pertraukiamas valytuvas.
  • F24 (ATO 30A): Tempomato stabdžio jungiklis.
  • F25 (ATO 10A): Signalo jungiklis.
  • F26 (ATO 15A): Avariniai žibintai.
  • F27 (ATO 30A): Priekiniai vieno prisilietimo elektriniai langai.
  • F28 (ATO 10A): Elektrinio lango papildymo relė.
  • F29 (ATO 30A): Priekiniai elektriniai langai.
  • F30 (ATO 15A): Makiažo veidrodėlio apšvietimas.
  • F31 (ATO F): Atsarginis.
  • F32 (ATO F): Atsarginis.
  • F33 (ATO F): Atsarginis.
  • F34 (ATO F): Atsarginis.
  • F35 (ATO F): Atsarginis.
  • FP (Saugiklis): Ištraukimo įrankis saugikliui pakeisti.
  • SHUNT (ATO Shunt): Šuntas.

Keleivių salono saugiklių dėžė (3 tipas)

Šiame skyriuje pateikiamas keleivių salono saugiklių dėžės (3 tipo) išdėstymas ir paskirtis:

  • F1 (ATO 10A): Kairysis tolimųjų šviesų žibintas.
  • F2 (ATO 10A): Dešinysis tolimųjų šviesų žibintas / Tolimųjų šviesų įspėjamoji lemputė.
  • F3 (ATO 10A): Kairysis artimųjų šviesų žibintas.
  • F4 (ATO 10A): Dešinysis artimųjų šviesų žibintas / Artimųjų šviesų įspėjamoji lemputė.
  • F6 (ATO 10A): Dešinysis galinis žibintas / Kairysis stovėjimo žibintas.
  • F7 (ATO 10A): Kairysis galinis žibintas / Dešinysis stovėjimo žibintas / Valstybinio numerio apšvietimas / Priekinių žibintų reguliavimo jungiklis / Tempomato modulis.
  • F12 (ATO 40A): Šildymo ar oro kondicionavimo ventiliatoriaus valdymo modulis.
  • F13 (ATO 5A): Atsarginis.
  • F14 (ATO 10A): Atsarginis.
  • F15 (ATO 30A): Atsarginis.
  • F16 (ATO 10A): Daugiafunkcinis valdymo modulis / Jungiklio apšvietimas / Daugiafunkcinio skaitmeninio ekrano lemputės / Pavarų selektoriaus lemputės / Šildymo valdymo lemputės.
  • F17 (ATO 10A): Galiniai rūko žibintai.
  • F20 (ATO 10A): Lietaus jutiklis / Salono apšvietimas / Saulės skydelio veidrodėlis / Salono galinio vaizdo veidrodėlis / Sėdynės ar galinio vaizdo veidrodėlio valdymo modulis.
  • F21 (ATO 20A): Cigarečių degiklis.
  • F23 (ATO 20A): Priekinių žibintų plovimo siurblio relė / Priekinio stiklo plovimo sistema / Radijo modulis.
  • F25 (ATO 5A): Daugiafunkcinis valdymo modulis / Galinių elektrinių langų relė.
  • F27 (ATO 20A): Kairiojo priekinio elektrinio lango valdymo modulis (vieno prisilietimo).
  • F28 (ATO 30A): Dešiniojo priekinio elektrinio lango valdymo modulis (vieno prisilietimo) / Galinio elektrinio lango relė.
  • F29 (ATO F): Priekabos lizdas.
  • F30 (ATO 20A): Sėdynės ar veidrodėlio valdymo modulis / Vairuotojo pusės sėdynės variklio agregatas.
  • F31 (ATO 20A): Keleivio pusės sėdynės variklio agregatas.
  • F32 (ATO Shunt): Tiltinis sujungimas.
  • F35 (ATO Shunt): Tiltinis sujungimas.
  • F36 (ATO 5A): Salono temperatūros jutiklio ventiliatorius / Šildymo ar oro kondicionavimo (A/C) valdikliai.
  • F37 (ATO 10A): Prietaisų skydelis / Tempomato jungiklis ant stabdžio pedalo / Tempomato jungiklis ant sankabos pedalo / Keleivio oro pagalvės išjungimo jungiklis.
  • F38 (ATO 5A): Daugiafunkcinis valdymo modulis.
  • F40 (ATO 10A): Variklio valdymo modulis.
  • F41 (ATO 15A): Radijo modulio išėjimo stiprintuvas.
  • F42 (ATO 10A): Daugiafunkcinis skaitmeninis ekranas / Salono apšvietimas / Navigacijos sistemos valdymo modulis / Sėdynės ar galinio vaizdo veidrodėlio valdymo modulis.
  • F43 (ATO 5A): Daugiafunkcinis valdymo modulis.
  • F44 (ATO 15A): Radijo valdymo modulis.
  • F45 (ATO 10A): Kairysis stabdžių žibintas / Centrinis stabdžių žibintas.
  • F46 (ATO 10A): Dešinysis stabdžių žibintas.
  • F47 (ATO 15A): Prietaisų skydelio, ekrano, radijo, navigacijos, oro kondicionavimo maitinimo šaltinis.
  • F48 (ATO 30A): Elektriniai langai.
  • F49 (ATO 15A): Galinis valytuvas.
  • F50 (ATO 40A): Galinio lango ir veidrodėlių šildymas.
  • F51 (ATO 25A): Priekinis valytuvas.
  • F52 (ATO 20A): Užraktas.
  • FPULLER (Saugiklis): Ištraukimo įrankis saugikliui pakeisti.

Saugiklių dėžės variklio skyriuje

Variklio skyriuje taip pat yra keletas saugiklių dėžių, kurios užtikrina įvairių variklio ir kitų sistemų veikimą.

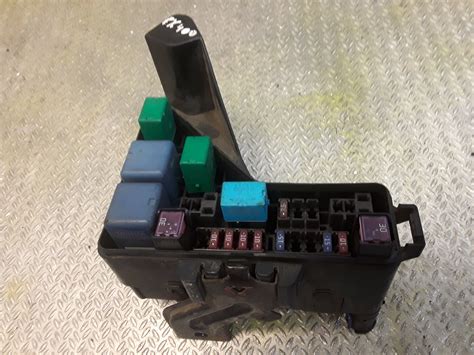

Peugeot 406 keleivių salono saugiklių dėžė

Variklio skyriaus saugiklių dėžė A (1 tipas)

Šiame skyriuje pateikiamas variklio skyriaus saugiklių dėžės A (1 tipo) išdėstymas ir paskirtis:

  • 2 (ATO 10A): Automatinės transmisijos ECU, automatinės transmisijos pavarų svirties padėties selektorius.
  • 3 (ATO 25A): ABS.
  • 4 (ATO 20A): Veikiantis variklis.
  • 5 (ATO 15A): Dviguba relė 12 vožtuvų turbininis dyzelinis 2.1 litro ir V6 24 vožtuvų 2.0 litrų turbininis su degalų įpurškimu, variklio ECU V6 2 litrų su turbokompresoriumi ir degalų įpurškimu.
  • 6 (ATO 10A): Garso signalas.
  • 7 (ATO 15A): Priekinių žibintų plovimo laiko relė.
  • 9 (ATO 10A): Lambda jutiklis.
  • 10 (ATO 10A): Kuro siurblys.
  • 12 (ATO 10A): Kairysis rūko žibintas.
  • 14 (ATO 10A): Kairysis tolimųjų šviesų žibintas.
  • 15 (ATO 10A): Dešinysis tolimųjų šviesų žibintas.
  • A (Saugiklis): Ištraukimo įrankis saugikliui pakeisti.

Variklio skyriaus saugiklių dėžė B (1 tipas)

Šiame skyriuje pateikiamas variklio skyriaus saugiklių dėžės B (1 tipo) išdėstymas ir paskirtis:

  • 1 (MAXI 50A): Apsaugos nuo vagystės sistema.
  • 2 (MAXI 50A): Apsaugos nuo vagystės sistema.
  • 3 (MAXI 50A): Pagrindinės saugiklių dėžės maitinimas.
  • 4 (MAXI 50A): Šviesų jungiklis.

Variklio skyriaus saugiklių dėžė (1 tipas)

Šiame skyriuje pateikiamas variklio skyriaus saugiklių dėžės (1 tipo) išdėstymas ir paskirtis:

  • 1 (MAXI 20A): (Ventiliatorius 1) Elektrinis aušinimo ventiliatorius.
  • 1 (MAXI 40A): (Ventiliatorius 1) Elektrinis aušinimo ventiliatorius.
  • 2 (MAXI 20A): (Ventiliatorius 2) Elektrinis aušinimo ventiliatorius.
  • 2 (MAXI 40A): (Ventiliatorius 2) Elektrinis aušinimo ventiliatorius.
  • 4 (MAXI 40A): Elektrinis stiklo šildytuvas.

Variklio skyriaus saugiklių dėžė (2 tipas)

Šiame skyriuje pateikiamas variklio skyriaus saugiklių dėžės (2 tipo) išdėstymas ir paskirtis:

  • F01 (MAXI 60A): Išmaniojo perjungimo bloko - BSI maitinimas (nustatytas į 80A).
  • F02 (MAXI 20A): Variklio aušinimo ventiliatorius 1.
  • F02 (MAXI 40A): Variklio aušinimo ventiliatorius 1.
  • F02 (MAXI 60A): Variklio aušinimo ventiliatorius 1.
  • F03 (MAXI 40A): Variklio aušinimo ventiliatorius 2.
  • F03 (MAXI 60A): Variklio aušinimo ventiliatorius 2.
  • F04 (MAXI 30A): Šildomos sėdynės.
  • F05 (ATO 15A): Garso signalas.
  • F06 (ATO 15A): Išmaniojo perjungimo bloko - BSI maitinimas.
  • F07 (ATO 10A): Relė ir termostatas 300 W variklio aušinimo ventiliatoriui.
  • F08 (MAXI 50A): Keleivių salono saugiklių dėžės maitinimas.
  • F09 (MAXI 60A): Išmaniojo perjungimo bloko - BSI maitinimas.
  • F10 (MAXI 30A): Šviesos.
  • F11 (MAXI 50A): ABS valdymo blokas.
  • F12 (MAXI 50A): Uždegimo jungiklio maitinimas su imobilizatoriumi.
  • F13 (MAXI 50A): Uždegimo jungiklis su imobilizatoriaus maitinimu.
  • F14 (ATO 10A): Priekinių žibintų plovimo siurblys - Diagnostikos lizdas.
  • F20 (ATO 15A): Reguliuojamos pakabos ECU, reguliuojamas vairo stiprintuvas, SND, benzino/SND jungiklis.
  • F21 (ATO 10A): Pavarų svirties padėties jungiklis ir automatinės transmisijos ECU.
  • F22 (ATO 15A): V6 variklio deguonies jutiklis.
  • F23 (ATO 10A): ABS ECU.
  • F24 (ATO 10A): Kuro įpurškimo ECU, ritės relė, dyzelinis variklis, greičio jutiklis, išankstinis pašildymas, vandens jutiklis.
  • F25 (ATO 10A): Kuro siurblys.
  • F25 (ATO 15A): Kuro siurblys.
  • F26 (ATO 30A): Įpurškimo sistemos ECU, įpurškimo relė.
  • F27 (ATO 30A): Variklio ECU, purkštukai, ritė, šildytuvas, relė, EGR vožtuvas, lambda jutiklis, kuro siurblys.
  • F28 (ATO 10A): Aušinimo ventiliatoriaus jungiklis.
  • F29 (ATO 30A): Kompresorius.
  • F30 (ATO 10A): Kairysis rūko žibintas.
  • F31 (ATO 10A): Dešinysis rūko žibintas.
  • F32 (ATO 10A): Greičio jutiklis, atbulinės eigos žibintas, diagnostika, transmisija, termostatas, ventiliatoriaus relė.
  • F33 (ATO 10A): Transmisijos slėgio jutiklis.
  • F34 (ATO 10A): Deguonies jutiklis, oro srauto matuoklis, turbinos slėgis, EGR vožtuvas.
  • F34 (ATO 15A): Deguonies jutiklis, oro srauto matuoklis, turbinos slėgis, EGR vožtuvas.

Relės variklio skyriuje

Variklio skyriuje taip pat yra kelios relės, kurios valdo įvairias funkcijas:

  • R01: Priekinių rūko žibintų relė.
  • R02: Antrinės oro įpurškimo (AIR) siurblio relė (kai kuriuose modeliuose).
  • R03: Starterio relė.
  • R04: Garso signalo relė.
  • R05: Aušinimo ventiliatoriaus variklio relė - HDi2.2.
  • R07: Variklio veikimo grandinės relės.
  • R08: Priekinių žibintų plovimo siurblio relė.

1997 Peugeot 406 Supertourisme

Svarbu atkreipti dėmesį, kad Peugeot 406 saugiklių dėžės schemos skiriasi priklausomai nuo automobilio gamybos metų. Todėl visada patikrinkite tikslią savo automobilio modelio schemą.
