Automobilio variklis yra sudėtinga sistema, kuri turi palaikyti normalią darbinę temperatūrą, kad būtų išvengta žalos. Padidėjusi variklio temperatūra gali sukelti įvairių problemų, tokių kaip variklio gedimai ir aušinimo skysčio nuotėkis. Siekiant išvengti šių problemų, automobiliuose paprastai yra sumontuota aušinimo sistema, reguliuojanti variklio temperatūrą.

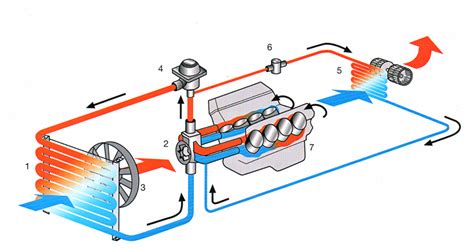

Aušinimo sistemos funkcijos ir svarba
Pagrindinė aušinimo sistemos funkcija yra išsklaidyti šilumą į orą, kad variklis neperkaistų. Kad variklis neperkaistų, aplink degimo kamerą esančios dalys (cilindro įdėklas, cilindro galvutė, vožtuvai ir kt.) turi būti tinkamai aušinami. Siekiant užtikrinti aušinimo efektą, automobilio aušinimo sistemą paprastai sudaro radiatoriai, termostatai, vandens siurbliai, cilindro vandens kanalai, cilindro galvutės vandens kanalai, ventiliatoriai ir kt. Radiatorius yra atsakingas už cirkuliuojančio vandens aušinimą. Dauguma jo vandens vamzdžių ir aušinimo briaunų yra aliuminio. Aliuminio vandens vamzdis yra plokščias, o pelekai yra gofruoti. Montavimo kryptis yra statmena oro srauto krypčiai, siekiant padaryti kuo mažesnį vėjo pasipriešinimą ir užtikrinti aukštą aušinimo efektyvumą. Aušinimo skystis patenka į radiatoriaus šerdį, o oras išeina iš radiatoriaus šerdies. Karštas aušinimo skystis vėsina išsklaidydamas šilumą į orą, o šaltas oras šildo sugerdamas aušinimo skysčio išsklaidytą šilumą, todėl radiatorius yra šilumokaitis.
Automobilių radiatoriai paprastai skirstomi į aušinamus vandeniu ir oru. Oru aušinamo variklio šilumos išsklaidymas priklauso nuo oro cirkuliacijos, kad būtų pašalinta šiluma, ir taip pasiektas šilumos išsklaidymo efektas. Oru aušinamo variklio cilindrų bloko išorė suprojektuota ir pagaminta į tankią lakštinę struktūrą, kuri padidina šilumos išsklaidymo plotą ir atitinka variklio šilumos išsklaidymo reikalavimus. Palyginti su vandeniu aušinamais varikliais, oru aušinami varikliai turi lengvo svorio ir patogios priežiūros pranašumus.
Dažniausi aušinimo ventiliatoriaus gedimų simptomai
Automobilio kondicionierius ir šildymo sistema yra būtini komfortui tiek karštomis vasaros dienomis, tiek šaltesniu sezonu. Tačiau dėl sudėtingos elektros valdymo sistemos šios funkcijos kartais gali sugesti. Svarbu atpažinti pagrindinius ventiliatoriaus valdymo blokų gedimo simptomus, norint laiku užkirsti kelią didesnėms problemoms:
- Ventiliatorius neveikia arba veikia tik viena pavara: Kai ventiliatoriaus greitis negali būti reguliuojamas arba jis visiškai nesijungia, net ir užkaitus varikliui ar įjungus kondicionierių. Anksčiau galėjo veikti tik vienas propeleris, o dabar nustojo veikti ir tas pats.
- Ventiliatoriai veikia nuolat: Jei ventiliatoriaus valdymo blokas sugenda, ventiliatoriai gali veikti be sustojimo, o tai lemia baterijos išsikrovimą ir kitų sistemų sutrikimus.
- Variklio perkaitimas: Greitai kylanti variklio temperatūra arba dažnai įsižiebianti aušinimo aliarmo lemputė - vienas iš akivaizdžių trūkumų, galinčių rodyti šios dalies gedimą. Variklio aušinimo skysčio temperatūrai pakilus iki nurodytos temperatūros laiku neįsijungus elektriniam aušinimo ventiliatoriui, variklio aušinimo skysčio temperatūra bus per aukšta, net gali užvirti vandens bakas.
- Kondicionieriaus darbo sutrikimai: Kondicionierius neįsijungia - paspaudus kondicionieriaus mygtuką sistema nesureaguoja, o salono temperatūra nekinta. Kartais kondicionierius įsijungia, bet neveikia tinkamai - pvz., nėra šalto oro arba oro srautas yra silpnas. Kai kuriuose automobiliuose netinkamas bloko veikimas veikia ir oro kondicionavimo sistemą - atsiranda silpnesnis šaldymas ar sistema išvis neįsijungia. Pavyzdžiui, Peugeot 607 (2005 m., HDI - 2,2, 98 Kw) modelyje, atšilus orui, važinėjant po miestą neveikė kondicionierius ir į saloną pūtė šiltas oras, nes neveikė radiatoriaus ventiliatorius.
- Nepastovi ventiliatoriaus veikimo galia: Ventiliatorius kartais veikia, kartais ne, arba veikia netolygiai.
- Klimato kontrolės ekranas rodo klaidas: Dažnai galima pastebėti įvairius klaidų kodus arba pranešimus, kurie signalizuoja apie elektros ar valdymo problemas.
- Nenormalus ventiliatoriaus triukšmas: Jei ventiliatoriui veikiant normaliai girdite neįprastą triukšmą (garsų dūzgimą ar ūžimą), tai gali reikšti variklio aušinimo sistemos problemą. Įprasto naudojimo metu ventiliatorių galite visai negirdėti. Vis dėlto, kai kuriais atvejais visu pajėgumu įsijungiantis ventiliatorius gali reikšti variklio aušinimo sistemos problemą.
Galimos ventiliatoriaus gedimų priežastys
Jei aušinimo ventiliatoriai visai nesijungia į darbą, tikėtina, kad problema slypi valdymo bloke. Tačiau priežastis gali būti ir kitos:
Elektros sistemos problemos
- Sugedusios relės arba perdegę saugikliai: Relė yra svarbus komponentas, valdantis aušinimo ventiliatoriaus veikimą. Jei jis sugenda, jis negali valdyti ventiliatoriaus veikimo. Elektros srovės šuoliai arba ilgas sistemų naudojimas gali sukelti šių komponentų gedimus. Pavyzdžiui, Peugeot 406 modelyje ventiliatoriaus relės yra priekyje už ženkliuko, nuėmus ženkliuką su ta visa plastmase, pamatysite juodą dėžutę, atidarius ją, ten yra trys relės. Peugeot 607 (2005 m., HDI - 2,2, 98 Kw) modelyje pasitaikė, kad perdegęs 50 A 32 V saugiklis.
- Elektros grandinės ir jungčių problemos: Laisvi kontaktai, nutrūkę laidai, sugedusios relės arba korozija dažnai trukdo sistemai tinkamai veikti. Drėgmės ir korozijos poveikis - drėgmė gali patekti į jungtis ir laidus, sukeldama oksidaciją ir prastą kontaktą.
Mechaniniai gedimai

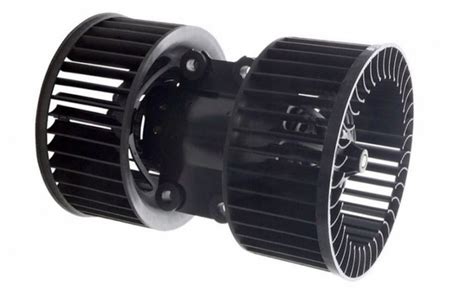

- Sugedęs ventiliatoriaus varikliukas: Dažna problema, kai varikliukas dėl nusidėvėjimo ar elektros gedimų sustoja arba veikia tik viena pavara. Tokiu atveju bus kažkas negerai su pačiu ventiliatoriumi.
- Ventiliatoriaus greičio reguliatoriaus gedimas: Šis komponentas reguliuoja ventiliatoriaus variklio greitį, ir jo gedimas lemia, kad ventiliatorius veikia tik tam tikru greičiu arba neveikia iš viso.
- Ventiliatoriaus korpusas susidėvėjęs arba guoliai pažeisti: Tai dažnos nenormalaus ventiliatoriaus triukšmo priežastys.
- Ventiliatoriaus mentės deformuotos arba pašalinės medžiagos: Deformuotos mentės arba į ventiliatorių patekusios pašalinės medžiagos taip pat gali sukelti triukšmą ar ventiliatoriaus užstrigimą.
Valdymo sistemos gedimai
- Valdymo bloko gedimai: Elektroninis klimato valdymo modulis gali sugesti arba sutrikti.
- Temperatūros jutiklio gedimas: Nesant tiksliai temperatūros informacijai, blokas negali reguliuoti ventiliatoriaus veikimo - ši priežastis itin dažna. Kita galimybė - netinkamai veikiantis temperatūros valdymo jungiklis. Šios situacijos gali reikšti, kad sugedęs temperatūros jutiklis arba aušinimo ventiliatoriaus valdymo modulio problemos.
- Programinės įrangos sutrikimai: Valdymo blokas gali sugesti dėl programinės įrangos klaidų ar elektros sutrikimų.
- Netinkama priežiūra: Kai ventiliatoriaus bėgeliai ar oro filtrai užsiteršia, varikliukas dirba sunkiau ir greičiau susidėvi.
- Netinkamas remonto atlikimas: Neprofesionalus remontas gali sukelti papildomų elektros gedimų.
Gedimų diagnostika ir sprendimo būdai
Susidūrus su šiomis problemomis, automobilio savininkui būtina skubiai apžiūrėti ir atlikti reikiamus remonto darbus. Nedelsiant nereaguojant į aukštą variklio temperatūrą, gali kilti rimtesnių problemų.
Pradinė patikra
- Patikrinkite saugiklius ir reles: Pirmiausia išsiaiškinkite, ar neperdegė saugikliai ar relės, atsakingos už ventiliatorių ir kondicionierių, ir, jei reikia, pakeiskite jas naujomis. Peugeot 406 97m. modelyje buvo rasta, kad saugikliai yra nestandartiniai: vienas 80A, o kiti du po 60A.
- Relių patikra: Relę galima patikrinti paduodant 12V srovę per kontaktus ir stebint, ar ji „klaksi“. Jei relė nesuklaksejo, tik ant vienos poros kontaktų kibirkščiavo, tai gali reikšti, kad relė yra neveikianti.
- Vizualinė patikra: Apžiūrėkite, ar nėra akivaizdžios korozijos, purvo ar alyvos ant ventiliatoriaus jungčių ar valdymo bloko - prireikus naudokite specialius jungčių valiklius.

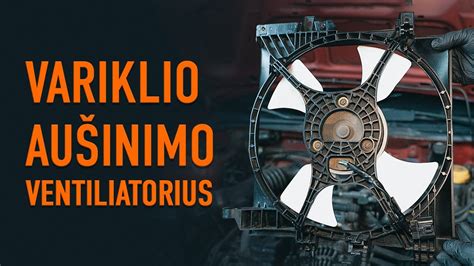

Ventiliatoriaus variklio tikrinimas
Jei ventiliatorius neveikia arba veikia netolygiai, gali reikėti varikliuką išimti, apžiūrėti, išvalyti ar pakeisti. Galima patikrinti, ar veikia pats variklis, pajungus paeiliui į visas ventiliatoriaus jungtis 12 V tiesiai nuo akumuliatoriaus. Jei neveikia, greičiausiai bus sudegęs variklis. Jei veikia, tuomet reikia tikrinti saugiklius, reles ir jungtis. Peugeot 607 (2005 m., HDI - 2,2, 98 Kw) atveju, patikrinus ventiliatoriaus jungtis, buvo paduotas atskiras maitinimas į storus laidus, ir matėsi nedidelės kibirkštėlės, iš ko galima spręsti, kad ventiliatorius yra veikiantis, tačiau valdomas impulsiniu maitinimu. Šiame modelyje ventiliatorius jungiasi dviem jungtimis, o iki 2005 metų modeliuose ventiliatorius neturėjo valdymo bloko ir jungėsi viena jungtimi. Priejimas prie relių Peugeot 607 modelyje yra nepatogus, palyginti su Peugeot 406, kur nuardymas ir surinkimas gali užtrukti apie 10 minučių.
Temperatūros jutiklio ir valdymo bloko patikra
- Temperatūros jutiklio ir bloko jungčių patikra: Patikrinkite jungtis šalia radiatoriaus multimetru - jei rodo nulį voltų, tikėtina, kad yra jungties arba laidų problema.
- Ventiliatoriaus valdymo bloko testas: Prieš patikrinant bloką, raskite jo vietą variklio skyriuje ir multimetru įvertinkite įtampą. Jei nėra srovės, ieškokite elektros grandinės gedimo.
Išsamesnė diagnostika
- Diagnostika su kompiuterine įranga: Naudojant specializuotus diagnostikos įrankius galima nuskaityti klaidų kodus klimato valdymo modulyje ir tiksliai nustatyti gedimą. Autoservisas gali naudoti variklio diagnostikos prietaisą aušinimo ventiliatoriui aptikti. Jei operacija yra normali, tada reikia patikrinti, ar neatsiranda termostato sutrikimas.
- Patikrinkite greičio reguliatorių: Šis komponentas dažnai būna gedimų priežastis; jo keitimas dažnai išsprendžia ventiliatoriaus veikimo problemas.
- Patikrinkite elektros grandines ir jungtis: Suraskite ir sutvarkykite laisvus kontaktus, nutrūkusius laidus ar korozuotus mazgus.
- Valdymo bloko remontas arba keitimas: Jei nustatytas valdymo bloko gedimas, reikia jį suremontuoti arba keisti, kreipiantis į specialistus.
- Kondicionieriaus kompresoriaus patikra: Nors dažniausiai problemos yra elektros dalyje, kartais rekomenduojama patikrinti ir kompresoriaus veikimą.
Ventiliatoriaus valdymo blokas: svarba ir priežiūra
Automobilio ventiliatoriaus valdymo blokas - tai elektroninis modulis, kuris yra vienas svarbiausių variklio aušinimo sistemos elementų, užtikrinančių optimalią variklio darbo temperatūrą ir efektyvią kondicionavimo sistemos veiklą, ypač senesniuose ir daugybėje populiarių modelių. Dėl savo konstrukcijos - kurioje jungiasi elektrinis variklis, vienas ar keli ventiliatoriai ir valdymo grandinės - šis blokas neleidžia varikliui perkaisti bei saugo kitus svarbius automobilių mazgus.
Valdymo bloko veikimo principai
Šiuolaikinėse transporto priemonėse ventiliatoriaus blokas glaudžiai bendradarbiauja su variklio valdymo kompiuteriu (ECU) ir aušinimo skysčio temperatūros jutikliais. Pasiekus nustatytą temperatūrą, blokas aktyvuoja ventiliatorius, o atvėsinus sistemą - juos išjungia. Kai kuriose transporto priemonėse galima reguliuoti ventiliatoriaus sukimosi greitį, užtikrinant dar didesnį efektyvumą. Moderniuose automobiliuose ventiliatoriaus valdymo blokas dažniausiai įrengiamas šalia radiatoriaus arba po variklio dangčiu ir, priklausomai nuo konkretaus gamintojo, gali atlikti įvairias funkcijas:
- Reguliuoja variklio temperatūrą: Blokas įjungia arba išjungia ventiliatorius pagal termodaviklių siunčiamą informaciją.
- Taupo energiją ir mažina degalų sąnaudas: Ventiliatoriai dirba tik tada, kai to reikia, todėl automobilių aušinimo sistema veikia optimaliai.
- Saugo variklį ir komponentus: Efektyvi temperatūros kontrolė užkerta kelią galimoms variklio detalių, pvz., galvutės tarpinės, gedimams.
Pagrindinės ventiliatoriaus valdymo bloko gedimų priežastys
Dauguma ventiliatoriaus valdymo blokų gedimų turi šias šaknines priežastis:
- Temperatūros jutiklio gedimas: Nesant tiksliai temperatūros informacijai, blokas negali reguliuoti ventiliatoriaus veikimo - ši priežastis itin dažna.
- Elektros sistemos problemos: Įtampų svyravimai, laisvi ar nutrūkę laidai, sugedusios relės - visa tai gali lemti bloko gedimus.
- Sujungimų užterštumas ar korozija: Variklio skyriuje esančios jungtys laikui bėgant užsiteršia alyva, dulkėmis bei gali imti rūdyti, todėl nutrūksta kontaktas.
- ECU elektronikos problemos: Dažnai pasireiškia įsijungus „check engine“ lemputei. Signalai į ventiliatoriaus bloką tuomet perduodami netinkamai.
Kaip apsaugoti ventiliatoriaus valdymo bloką nuo gedimų?
Keli patikimi patarimai padės išvengti gedimų:
- Reguliariai prižiūrėkite aušinimo sistemą (radiatorių, žarnas, termostatus).
- Nenaudokite kondicionieriaus ilgai stovėdami arba važiuodami įkalnėmis karštomis dienomis - taip sumažinsite ventiliatoriaus sistemos apkrovą.
- Nuolat palaikykite švarą variklio skyriuje ir ventiliatoriaus jungčių vietose.
- Laiku keiskite susidėvėjusią akumuliatorių ar generatorių, kad išvengtumėte staigių įtampos svyravimų.
- Rinkitės tik originalias ar aukštos kokybės pakaitines dalis.
Rinkos pozicionavimas ir keitimo/remonto kaštai
Ventiliatoriaus valdymo bloko keitimo kaina priklauso nuo automobilio modelio, gamintojo ir darbo sudėtingumo. Lietuvoje originalaus bloko kaina svyruoja nuo 30 iki 80 eurų, o darbų kaina - dar papildomai apie 20-50 eurų. Remontas, nors teoriškai įmanomas, dažniausiai nėra ekonomiškai pagrįstas, dėl to servisuose daugumoje atvejų siūlomas tik keitimas nauju komponentu. Pavyzdžiui, naujas ventiliatorius Peugeot 607 (2005 m.) modeliui gali kainuoti apie 1900 Lt (apie 550 Eur), jei jame yra valdymo blokas ir jis jungiasi dviem jungtimis.
Dažniausi klausimai apie ventiliatoriaus valdymo bloką
- Kodėl ventiliatorius nuolat veikia? Dažna priežastis - sugedęs ventiliatoriaus blokas, kuris nepersijungia į automatinį darbo režimą.
- Ar galima šį bloką remontuoti? Technikos specialistai dažniau rekomenduoja keisti, o ne remontuoti, nes gedimų diagnostika ir remontas ne visada atsiperka.
- Kiek kainuoja naujas ventiliatoriaus valdymo blokas? Kainos gali skirtis, priklausomai nuo modelio - tačiau orientacinė suma Lietuvos rinkoje yra 30-80 eurų už detalę, be darbo išlaidų.
