Šiuolaikinės grindinio šildymo sistemos vertinamos dėl tolygaus šilumos paskirstymo ir komforto. Šildyti grindų konstrukciją galima keliais būdais: elektriniais kabeliais, grindyse esančiais kanalais pučiant šiltą orą arba įmontuojant vamzdelius, kuriais cirkuliuoja šiltas vanduo. Pastarasis metodas kartu su šildymu elektra yra plačiausiai pritaikomi sprendimai.
Grindinio šildymo konstrukcija ir įrengimo principai
Šildymo sistemos efektyvumas tiesiogiai priklauso nuo tinkamo konstrukcijos paruošimo. Šiltas vanduo, tekėdamas vamzdeliais, sušildo betono masę, kuri pasižymi geru šilumos laidumu ir didele šilumos akumuliacija. Tai užtikrina vienodą grindų paviršiaus šilimą.
- Betono sluoksnis: Optimalus betono storis virš vamzdelių yra apie 4,5 cm (bendras sluoksnis - 6,5 cm). Prieš užliejant betoną, į masę būtina įmaišyti plastifikatorių, kuris pašalina oro burbuliukus ir sumažina skilinėjimo tikimybę.
- Šilumos izoliacija: Tarp perdangos ir betono sluoksnio privalo būti dedama šilumos izoliacija. Jos varža priklauso nuo temperatūrų skirtumo tarp patalpų: jei skirtumas 5 °C - ne mažesnė 1,25 m²K/W, jei 10 °C ar daugiau - ne mažesnė 2,62 m²K/W. Montuojant ant grunto, izoliacijos varža turi būti bent 2,86 m²K/W.
- Temperatūrinės siūlės: Betonas šildomas plečiasi, todėl būtina įrengti temperatūrines siūles visu patalpos perimetru (naudojant apie 1 cm storio pūsto polietileno juostą) bei skersai patalpos. Grindų plotas be skersinės siūlės negali viršyti 30 m².
Šiluminis-techninis skaičiavimas ir valdymas
Pagrindinis skaičiavimų tikslas - nustatyti vandens temperatūrą (dažniausiai 35-55 °C) ir atstumą tarp vamzdelių (10-30 cm). Prie didelių įstiklintų paviršių vamzdelius būtina kloti tankiau (1 m ruože).
Temperatūros reguliavimas

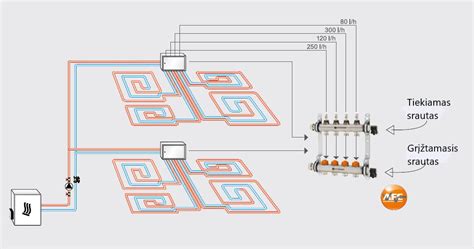

Norint palaikyti pageidaujamą oro temperatūrą, naudojami kambario temperatūros reguliatoriai, montuojami apie 1,5 m aukštyje. Jie valdo ant kolektoriaus atšakų sumontuotas elektrotermines pavaras. Šios pavaros skirstomos į:
- NC (normaliai uždarytos): be elektros srovės yra uždarytos. Tai saugesnis variantas, rekomenduojamas ES dėl energijos taupymo.
- NO (normaliai atviros): be elektros srovės yra atidarytos.
Maišymo sistemos ir kolektoriai

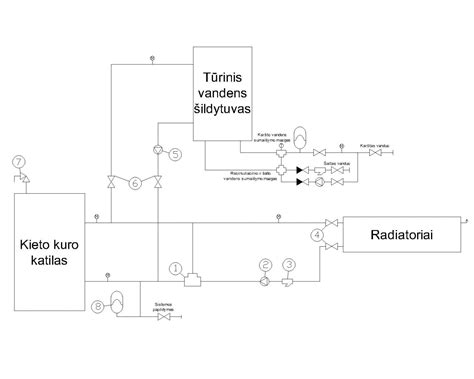

Jei pastate naudojama mišri sistema (radiatoriai ir šildomos grindys), būtina užtikrinti skirtingas vandens temperatūras. Radiatoriams gali reikėti 90-95 °C, o grindims - ne daugiau 55 °C. Tam naudojami trijų arba keturių eigų maišytuvai su elektromechaninėmis pavaromis.
Maišymo vožtuvų tipai:
- Dvipusiai: tinka mažesniems plotams (iki 200 kv. m), reguliuoja srautą pagal grįžtamojo vandens temperatūrą.
- Trijų krypčių: universalūs, tinkami didesniems plotams. Maišo karštą srautą iš katilo su atvėsusiu srautu iš grindų kontūrų.
Eksploatacijos taisyklės ir dažniausios klaidos
Netinkamas sistemos paleidimas gali sugadinti grindų dangą. Pagrindinės taisyklės:
- Grindys pradedamos kaitinti ne anksčiau kaip po 21 dienos nuo betonavimo.
- Pradinė vandens temperatūra - 25 °C.
- Temperatūra keliama ne daugiau kaip 5 °C per parą iki projektinės.
- Maksimali temperatūra išlaikoma 4 dienas, vėliau aušinama atvirkštine tvarka.
Svarbu atkreipti dėmesį, kad grindinis šildymas veikia labai lėtai, todėl greitas temperatūros reguliavimas nėra įmanomas - efektas jaučiamas tik po kelių valandų. Taip pat verta nepamiršti, kad šildomos grindys sausina orą, todėl kitos paskirties patalpose (ne voniose ar virtuvėse) gali prireikti oro drėkinimo sistemų.
