„Passat B5“ priekabos rozetės pajungimas ir kablio montavimas

Automobilio priekabos rozetės (elektros lizdo) pajungimas yra procedūra, kuri gali būti reikalinga norint prijungti priekabą, naudoti tam tikrus prietaisus automobilyje arba įrengti papildomą elektros įrangą. Šis straipsnis skirtas išsamiai apžvelgti, kaip saugiai ir teisingai atlikti šį procesą, atsižvelgiant į „VW Passat B5“ modelį, priekabų tipus ir galimus pavojus.

Bendrosios saugumo priemonės prieš pradedant darbus

Prieš pradedant bet kokius darbus su automobilio elektros sistema ar mechaninėmis dalimis, būtina užtikrinti saugumą. Tai apima:

• Atsijungimą nuo maitinimo šaltinio: Prieš pradedant bet kokius darbus, atjunkite automobilio akumuliatorių. Paprastai pakanka atjungti neigiamą (-) gnybtą. Tai padės išvengti trumpųjų jungimų ir elektros smūgių.
• Apsaugines priemones: Naudokite apsaugines pirštines ir akinius, kad apsisaugotumėte nuo galimų sužalojimų.
• Tinkamus įrankius: Įsitikinkite, kad turite tinkamus įrankius, tokius kaip laidų nuėmikliai, replės, atsuktuvai, multimetras ir dinamometrinis raktas.
• Darbo vietos apšvietimą: Užtikrinkite gerą apšvietimą, kad aiškiai matytumėte, ką darote.
• Elektros grandinių supratimą: Turėkite bent jau bazinį supratimą apie automobilio elektros grandines ir priekabos rozetės jungimo schemą.

Priekabos rozetės tipai ir jungimo schemos

Dažniausiai naudojami du priekabų rozečių tipai: 7-ių kontaktų ir 13-os kontaktų. Kiekvienas tipas turi savo jungimo schemą, kurią būtina žinoti, norint teisingai prijungti rozetę prie automobilio.

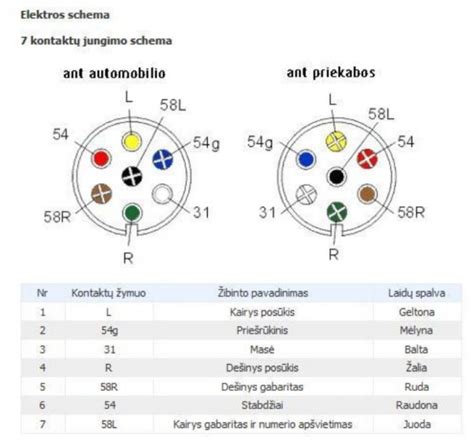

7-ių kontaktų rozetė

Ši rozetė dažniausiai naudojama senesnėms priekaboms ir atlieka pagrindines funkcijas: posūkius, stabdžių žibintus, gabaritinius žibintus ir masę. Jungimo schema yra tokia:

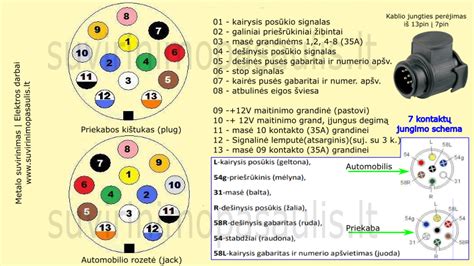

13-os kontaktų rozetė

Ši rozetė naudojama naujesnėms priekaboms ir suteikia daugiau funkcionalumo, pavyzdžiui, atbulinės eigos žibintą, pastovų maitinimą ir akumuliatoriaus įkrovimą. Jungimo schema yra sudėtingesnė:

Svarbu: Laido spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkretaus automobilio ir priekabos gamintojo dokumentaciją.

Kablio montavimas ant „VW Passat B5“

Šiame skyriuje detaliai aptarsime, kaip sumontuoti kablį ant „VW Passat B5“ modelio. Pateiksime nuoseklią instrukciją, patarimus ir įspėjimus, kad montavimo procesas būtų saugus ir efektyvus. Šis vadovas skirtas tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, siekiantiems savarankiškai atlikti šį darbą.

Ką reikia žinoti prieš pradedant?

Prieš pradedant kablio montavimo darbus, svarbu atlikti keletą parengiamųjų žingsnių:

1. Patikrinkite automobilio dokumentus

Pirmiausia, patikrinkite savo „VW Passat B5“ techninius duomenis. Dokumentuose turi būti nurodyta maksimali leistina priekabos masė ir vertikali apkrova kabliui. Šios vertės yra kritiškai svarbios, nes viršijus jas, galite sugadinti automobilį arba sukelti pavojingas situacijas kelyje. Taip pat įsitikinkite, kad jūsų automobilio modelis apskritai yra tinkamas kabliui montuoti. Kai kurie modeliai, dėl konstrukcijos ypatybių, gali būti netinkami.

2. Pasirinkite tinkamą kablį

„VW Passat B5“ modeliui yra skirti įvairių tipų kabliai. Pagrindiniai tipai yra:

• Fiksuotas kablys: Tai pigiausias ir patvariausias variantas. Kablys yra nuolat pritvirtintas prie automobilio.
• Nuimamas kablys: Šis kablys gali būti lengvai nuimamas, kai nenaudojamas. Tai estetiškesnis variantas, tačiau jis yra brangesnis už fiksuotą kablį.
• Automatiškai nuimamas kablys: Brangiausias, bet ir patogiausias variantas. Kablys nuimamas ir pritvirtinamas vienu mygtuko paspaudimu.

Pasirinkdami kablį, atsižvelkite į savo poreikius ir biudžetą. Taip pat įsitikinkite, kad pasirinktas kablys atitinka jūsų automobilio modelį ir visus reikiamus standartus (pvz., Europos Sąjungos standartus).

3. Įsigykite reikiamus įrankius ir medžiagas

Kablio montavimui reikės šių įrankių ir medžiagų:

• Raktų komplektas (įvairių dydžių)
• Atsuktuvų komplektas (plokščias ir kryžminis)
• Torx raktų komplektas
• Veržliarakčiai
• Grąžtas su metalui skirtais grąžtais (gali prireikti)
• Elektros testeris
• Izoliacinė juosta
• Elektros laidai (jei reikia pratęsti esamus)
• Jungtys laidams (jei reikia)
• Apsauginiai akiniai
• Darbo pirštinės
• Montavimo instrukcija (pateikiama kartu su kabliu)

Prieš pradėdami darbus, įsitikinkite, kad turite visus reikiamus įrankius ir medžiagas. Tai padės išvengti nesklandumų montavimo metu.

Kablio montavimo žingsniai

Štai nuosekli kablio montavimo instrukcija „VW Passat B5“ automobiliui:

1. Paruoškite automobilį

Pastatykite automobilį ant lygaus paviršiaus ir užfiksuokite rankinį stabdį. Jei reikia, pakelkite automobilio galą domkratu ir uždėkite atramas. Kad tinkamai užfiksuotumėte automobilį, po priekiniais ratais pakiškite specialias kaladėles. Pakėlę automobilio galinę ašį domkratu, būtinai padėkite ją ant atramų, nepalikite pakeltos ant domkrato - tai nesaugu. Apsaugokite automobilio kėbulą aplink montavimo vietas, kad nepažeistumėte dažų.

2. Nuimkite galinį buferį (jei reikia)

Daugeliu atvejų, norint sumontuoti kablį ant „VW Passat B5“, reikia nuimti galinį buferį. Tai leidžia patogiau prieiti prie tvirtinimo taškų ir tinkamai pritvirtinti kablio konstrukciją. Buferio nuėmimo procesas gali šiek tiek skirtis priklausomai nuo automobilio modelio, todėl rekomenduojama pasikonsultuoti su automobilio remonto vadovu arba internetiniais šaltiniais. Būkite atsargūs nuimdami buferį, kad nepažeistumėte jo tvirtinimo elementų. Nuimtą buferį atsargiai padėkite tokioje vietoje, kur jis netrukdys darbui. Atkreipkite dėmesį į tai, jog dažytas automobilio buferis gali susibraižyti, todėl nedėkite jo tiesiai ant betoninių grindų, po juo patieskite paminkštintą apsauginį sluoksnį.

3. Pritvirtinkite kablio konstrukciją

Patikrinkite numatytus tvirtinimo taškus automobilio kėbule ar rėme. Jeigu juose jau yra paruoštos skylės vilkimo kablio varžtams ir jų vietos tiksliai sutampa su numatytais tvirtinimo taškais jūsų kablio elementuose - grąžto neprireiks. Jeigu skylių tvirtinimo taškuose nėra, pažymėkite vietas, kuriose reikia pragręžti kėbulą ar rėmą ir, panaudoję grąžtą, išgręžkite tvirtinimo skyles. Prieš gręždami įsitikinkite, jog greta nėra vamzdelių, laidų ar kuro bako, kuriuos galėtumėte kliudyti. Kuomet tvirtinimo taškai paruošti, įstatykite auto kablį jam skirtoje vietoje. Kad kablys laikytųsi savo vietoje, galima jį paremti keletu spaustuvėlių ar atramomis. Prieš užfiksuojant automobilio kablį jo vietoje, kruopščiai nuvalykite visus nešvarumus ir kelio dulkes nuo vietų greta tvirtinimo taškų, tai gali sutrukdyti tinkamai priveržti kablį arba ateityje jį atlaisvinti. Kai tvirtinimo taškai nuvalyti, priveržkite priekabos kablį varžtais iš vilkimo kablio komplekto. Tvirtinant kablius automobiliams, būtina naudoti poveržles nuo savaiminio atsisukimo apsaugotas veržles su plastiku. Montavimo instrukcijoje turėtų būti nurodyti tikslūs tvirtinimo taškai ir reikiamas varžtų priveržimo momentas. Naudokite dinamometrinį raktą, kad užtikrintumėte tinkamą varžtų priveržimą. Per stipriai priveržti varžtai gali sugadinti sriegius, o per silpnai - sukelti kablio atsilaisvinimą.

4. Atlikite elektros instaliaciją

Priekabos rozetės pajungimas yra paskutinis, bet ne mažiau svarbus darbas. Kablio elektros instaliacija leidžia prijungti priekabos žibintus prie automobilio elektros sistemos. Šis procesas apima laidų prijungimą prie automobilio žibintų grandinės. Naudokite elektros testerį, kad nustatytumėte tinkamus laidus. Prijunkite laidus pagal montavimo instrukciją. Naudokite jungtis laidams arba lituoklį, kad užtikrintumėte patikimą laidų sujungimą. Izoliuokite visus laidų sujungimus izoliacine juosta, kad išvengtumėte trumpojo jungimo. Naudokite tiktai kokybišką izoliacinę juostą, nes nepatikimas produktas gali atšokti nuo drėgmės ar esant žemai temperatūrai, tokiu atveju gali kilti trumpojo jungimo grėsmė.

CAN-BUS moduliai naujesniuose automobiliuose

Daugumoje naujesnių automobilių prisijungti tiesiogiai prie žibintų laidų negalima, mat galiniai žibintai naujesniuose automobiliuose valdomi automobilio kompiuterio, kuris, pamatęs padidėjusį elektros srovės suvartojimą žibintuose užfiksuos kaip elektros gedimą. Naujesniuose automobiliuose ši problema sprendžiama montuojant specialų CAN-BUS modulį, kuris leidžia saugiai prisijungti prie automobilio elektros sistemos ir išvengti klaidų ar gedimų. Panaudojus tokį elektrinį kablio modulį, automobilio galiniams žibintams perduodama elektros srovė veiks tik kaip signalas - trigeris, sužadinantis visiškai kitą grandinę, kuria bus užmaitinami žibintai priekaboje, taigi nebus sukurta papildoma apkrova automobilio žibintų grandinėje.

CAN-BUS moduliai paprastai turi savo instrukcijas, kurių reikia laikytis. Svarbu pasirinkti modulį, kuris yra suderinamas su konkrečiu automobilio modeliu ir priekabos rozetės tipu.

Nepriklausomai nuo to, ar bus montuojamas elektroninis priekabos modulis, ar tiesiogiai jungiama priekabos rozetė, atliekant elektrinės dalies pajungimą svarbu rasti vietas laidams pravesti bei paslėpti bei teisingai, saugiai bei hermetiškai. Jei yra galimybė, atveskite priekabos rozetės laidus į automobilio bagažinę per jau esančią ertmę, negręžkite naujos skylės. Pažeidus antikorozinę dangą, ji gali tapti korozijos židiniu.

5. Sumontuokite galinį buferį (jei buvo nuimtas)

Jei nuėmėte galinį buferį, sumontuokite jį atgal. Prieš pradėdami darbus, patikrinkite, ar montavimo instrukcijos nereikalauja dalies buferio išpjauti. Įsitikinkite, kad visi tvirtinimo elementai yra tinkamai pritvirtinti. Patikrinkite, ar buferis tvirtai laikosi ir ar nėra jokių tarpų.

6. Patikrinkite kablio veikimą

Po montavimo prijunkite akumuliatorių ir patikrinkite, ar visi priekabos žibintai veikia teisingai (posūkiai, stabdžių žibintai, gabaritiniai žibintai, atbulinės eigos žibintas, jei toks yra). Patikrinkite, ar kablio užraktas veikia tinkamai. Taip pat patikrinkite, ar nėra trumpųjų jungimų. Įsitikinkite, kad laidai nėra įtempti ir ar jie netrina į aštrius paviršius.

Svarbūs patarimai ir įspėjimai

• Visada laikykitės montavimo instrukcijos. Montavimo instrukcija yra svarbiausias informacijos apie kablio montavimą šaltinis. Atidžiai perskaitykite instrukciją prieš pradėdami darbus ir laikykitės visų nurodymų.
• Naudokite tinkamus įrankius. Naudojant netinkamus įrankius, galite sugadinti automobilį arba kablį. Naudokite tik kokybiškus ir tinkamus įrankius.
• Būkite atsargūs su elektros instaliacija. Darbai su elektros instaliacija gali būti pavojingi. Jei nesate tikri dėl savo gebėjimų, patikėkite šį darbą profesionaliam elektrikui.
• Patikrinkite kablio tvirtumą. Po montavimo patikrinkite, ar kablys tvirtai pritvirtintas prie automobilio. Patikrinkite varžtų priveržimo momentą.
• Reguliariai tikrinkite kablį. Reguliariai tikrinkite kablio būklę ir tvirtumą. Pastebėję bet kokius pažeidimus, nedelsdami juos pašalinkite.
• Neviršykite leistinos priekabos masės. Viršijus leistiną priekabos masę, galite sugadinti automobilį arba sukelti pavojingas situacijas kelyje.
• Laikykitės saugaus atstumo. Važiuodami su priekaba, laikykitės didesnio atstumo nuo kitų automobilių.
• Būkite atsargūs posūkiuose. Važiuodami su priekaba, būkite atsargūs posūkiuose, nes priekaba gali apvirsti.
• Automobiliniai kabliai, nors ir gali pasirodyti jog yra tik keletas suvirintų metalo profilių, iš tikro pagaminti preciziškai, užtikrinant reikiamą tvirtumą bei saugumą. Negalima montuoti automobilio kablio jei jo konstrukcija buvo mechaniškai pažeista, įlenkta, matosi nekokybiškų virinimo žymių. Pačios automobilio kablio konstrukcijos jokiais būdais negalima modifikuoti - pjauti, virinti ar lenkti, būtina montuoti griežtai vadovaujantis gamintojo instrukcijomis.
• Montavimo metu nepamirškite devynis kartus pamatuoti ir tik dešimtą kartą pjauti ar gręžti. Pjaukite ne daugiau, o gręžkite ne giliau nei būtina, klaidą ištaisyti gali būti labai brangu.

Dažniausios klaidos ir kaip jų išvengti

Montuojant kablį ar pajungiant rozetę, dažnai pasitaiko šios klaidos:

• Neteisingas laidų sujungimas: Visada patikrinkite jungimo schemą ir įsitikinkite, kad laidai sujungti teisingai.
• Nepakankama izoliacija: Užtikrinkite, kad visi sujungimai būtų tinkamai izoliuoti, kad išvengtumėte trumpųjų jungimų.
• Netinkami įrankiai: Naudokite tik tinkamus įrankius, kad nesugadintumėte laidų ar kitų automobilio dalių.
• Ignoravimas CAN-BUS sistemos: Jei automobilis turi CAN-BUS sistemą, nenaudokite paprastų laidų sujungimo metodų. Naudokite CAN-BUS modulį.
• Nepatikrinimas po pajungimo: Prieš pradedant naudoti priekabą, patikrinkite, ar visi žibintai veikia teisingai.
• Netinkamo kablio pasirinkimas.
• Netinkamas varžtų priveržimas.
• Elektros laidų izoliacijos nebuvimas.
• Kablio tvirtumo nepatikrinimas.

Venkite šių klaidų, kad montavimo procesas būtų sėkmingas ir saugus.

Problemų šalinimas

Jei po pajungimo pastebėjote problemų, pavyzdžiui, neveikia žibintai arba atsiranda klaidos pranešimai, patikrinkite šiuos dalykus:

• Saugiklius: Patikrinkite automobilio saugiklius, susijusius su žibintais ir priekabos rozete.
• Laidų sujungimus: Patikrinkite, ar visi laidai yra tinkamai sujungti ir izoliuoti.
• Masės kontaktą: Patikrinkite, ar masės kontaktas yra geras.
• CAN-BUS modulį: Jei naudojate CAN-BUS modulį, patikrinkite, ar jis veikia teisingai ir ar yra suderinamas su automobiliu.

Alternatyvūs sprendimai: profesionalų pagalba

Automobiliniai kabliai nėra sudėtingi technologiniai mechanizmai, juos tikrai galima sumontuoti ir savarankiškai, tačiau reikia nepamiršti, jog svarbiausia - saugumas. Jūsų saugumas montuojant, automobilio saugumas tempiant priekabą bei kitų eismo dalyvių saugumas. Jei nesate tikri dėl savo gebėjimų arba neturite reikiamų įrankių, geriausia kreiptis į profesionalų elektriką arba autoservisą. Jie galės saugiai ir teisingai pajungti priekabos rozetę ir sumontuoti kablį, užtikrindami, kad viskas veiks tinkamai ir nebus pažeista automobilio elektros sistema. Tai užtikrins, kad darbas bus atliktas tinkamai ir saugiai. Tačiau, atminkite, kad tai kainuos brangiau nei savarankiškas montavimas. Prieš kreipdamiesi į autoservisą, palyginkite skirtingų servisų kainas ir atsiliepimus.

tags: #passat #b5 #rozetes #pajungimas
