Tinkamas šildymo ir karšto vandens sistemų komponentų parinkimas bei įrengimas yra labai svarbi dalis, nuo kurios priklausys daugelis tokių dalykų, kaip prietaiso ilgaamžiškumas, garantijos galiojimas, energijos sąnaudos ir Jūsų komfortas. Vienas iš esminių elementų, užtikrinančių sistemos efektyvumą ir saugumą, yra išsiplėtimo bakelis.
Kas yra išsiplėtimo bakelis ir jo paskirtis?
Išsiplėtimo indai šildymo sistemoms - tai membraniniai slėginiai plėtimosi indai, skirti uždaroms šildymo, saulės energijos ir aušinimo cirkuliacinėms sistemoms. Jie veikia pagal statinio slėgio palaikymo principą su azoto pagalve.
Šildymo sistemoje naudojamas išsiplėtimo bakelis padeda kompensuoti verdančio aušinimo skysčio tūrio padidėjimą dėl jo kaitinimo. Jo funkcija - sumažinti slėgį pačioje sistemoje. Dėl šios priežasties toks rezervuaras turėtų būti naudojamas abiejų tipų šildymo sistemoms (atviroms ir uždaroms). Šie indai yra tvirtos konstrukcijos, juos galima patikimai eksploatuoti ir jie veikia be pagalbinės energijos.
Kodėl tinkamas išsiplėtimo bakelis yra gyvybiškai svarbus?
Gali būti blogai parinktas išsiplėtimo indas, o tai sukelia įvairias problemas. Pavyzdžiui, dujinis katilas ir šildymo sistema gali patirti didelius slėgio svyravimus: prieš užkūrimą slėgis būna apie 1,5 bar, šylant pasiekia 2,5 bar ir daugiau, o po to šąlant vėl nukrenta. Toks slėgio kilimas ir kritimas rodo per mažą išsiplėtimo bakelį arba jo gedimą. Jei slėgis šildymo sistemoje šylant nukrenta iki 0.2 bar ir pakyla iki 1 bar išsijungus siurbliui, tai taip pat signalizuoja apie problemą.
Išsiplėtimo bakelio parinkimas: nuo kvadratūros iki sistemos tūrio
Išsiplėtimo indo dydis priklauso nuo kompensuojamo vandens tūrio, todėl tiesioginis parinkimas pagal patalpų kvadratūrą yra netikslus. Vis dėlto, pastato plotas (kvadratūra) padeda apytiksliai įvertinti šildymo sistemos tūrį. Pavyzdžiui, kai kurie katilų gamintojai deklaruoja, kad jų katile įmontuoto indo užtenka šildymo sistemai iki 140 m² arba iki 140 litrų talpos.
Andrius Paliukėnas iš UAB „Paltaja grupė“ nurodo, kad tipinėmis sąlygomis išsiplėtimo indo dydis galėtų būti apie 12 procentų nuo bendro šildymo sistemos tūrio. Kitaip tariant, kiekvienam 100 litrų šildymo sistemos tūrio, turėtų būti ne mažiau kaip 12 litrų dydžio išsiplėtimo indas.
Norint tiksliai parinkti išsiplėtimo indą, būtina apsiskaičiuoti, kokį vandens tūrį talpina Jūsų šildymo sistema. Kaip pavyzdį galima pateikti 250-300 litrų radiatorinę šildymo sistemą 2 aukštų name, kuriai 25 litrų bakelis gali būti per mažas.
Svarbu įvertinti ir tai, kad naujai montuojant dujinį katilą su atskiru 120 litrų tūriniu vandens šildytuvu, gali kilti klausimas, ar katile esančio išsiplėtimo indo užtenka. Geriamas vanduo ir sistemos vanduo yra atskirti, todėl dažnai reikia dviejų indų. Rekomenduojama 120 litrų vandens šildytuvui montuoti atskirą (geriamam vandeniui skirtą) bent 12 litrų išsiplėtimo indą.
Išsiplėtimo indo talpos skaičiavimas uždaroms sistemoms
Šildymo sistemos išsiplėtimo indo dydis priklauso nuo kelių veiksnių, įskaitant sistemos talpą, pradinį slėgį, maksimalią temperatūrą ir skysčio rūšį. Formulė padeda apskaičiuoti tinkamą išsiplėtimo indo dydį, kai yra žinoma sistemos talpa ir slėgiai:
V = 0,04318 x C / (1 - P1 / P2)
Kur:
- V - reikalinga išsiplėtimo indo talpa litrais;
- C - sistemos talpa litrais (kiek vandens telpa į visą šildymo sistemą);
- P1 - pradinis slėgis išsiplėtimo inde (dažnai 1,3 bar);
- P2 - maksimalus slėgis apsauginio vožtuvo (dažnai 3 bar).
Pavyzdys: Jei sistemos talpa (C) yra 300 litrų, P1 = 1,3 bar, o P2 = 3 bar, skaičiavimas atrodytų taip:
V = 0,04318 x 300 / (1 - 1,3 / 3) = 22,85 litrai
Žinoma, tokio tikslaus dydžio išsiplėtimo bakelio nerasite, tačiau prekyboje yra 24 (l) ar 25 (l) išsiplėtimo indai, kurie puikiai tinka tokiu atveju.
Išsiplėtimo bakelio slėgis ir jo reguliavimas
Koks turi būti slėgis išsiplėtimo inde? Slėgis išsiplėtimo inde šaltoje šildymo sistemoje turi būti maždaug 0,2-0,3 bar mažesnis už šildymo sistemoje esantį slėgį. Paprastai individualiuose namuose ar kotedžuose šildymo sistemai rekomenduojama nustatyti indo slėgį apie 1,0-1,5 bar, jei aukščiausias šildymo sistemos taškas yra iki 5-6 metrų virš katilo.
Iš gamyklos išėjusiame inde slėgis dažniausiai būna 1,5 bar. Nekeičiant priešslėgio, jis gali tikti nebent 4-5 aukštų namui arba šildymo sistemai, kurioje palaikomas 1,7-1,9 bar slėgis. Jei slėgis šildymo sistemoje turi būti didesnis, būtina didinti indo priešslėgį, kad jis būtų 0,2-0,3 bar mažesnis nei sistemos.
Kaip sureguliuoti slėgį:
- Atvėsinkite sistemą: Išjunkite katilą ir palaukite, kol visa šildymo sistema atvės.
- Sumažinkite slėgį sistemoje: Per čiaupą sumažinkite sistemos slėgį iki 0 bar (manometras prie katilo turi rodyti nulį).

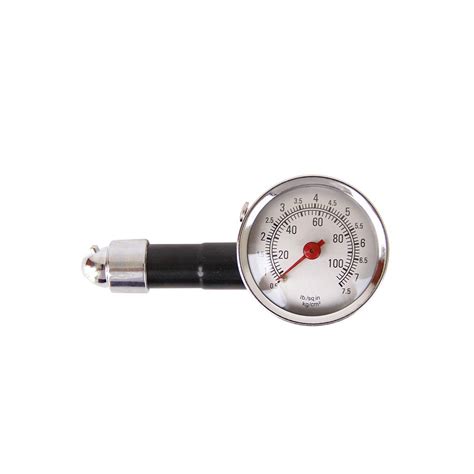

- Patikrinkite ir pripūskite bakelį: Pripūskite oro į bakelį iki slėgio, kuris yra 0,2-0,3 bar mažesnis už numatomą darbinį sistemos slėgį. Rekomenduojama naudoti azotą.
- Užpildykite sistemą: Sureguliavus slėgį, vėl užpildykite sistemą vandeniu iki darbinio slėgio (paprastai 1,2-1,8 bar namų sistemose).
Dažnos problemos ir sprendimai
- Trūkusi membrana: Jeigu paspaudus oro ventilį bėga vanduo, tai reiškia, kad membrana yra trūkusi. Tokiu atveju reikia keisti arba membraną (didesniuose induose, nuo 500 l), arba visą išsiplėtimo indą.
- Prilipusi membrana: Jeigu indo užpildyti oru nepavyksta, gali būti, kad membrana yra prilipusi prie indo korpuso. Taip gali atsitikti, jeigu išsiplėtimo indas stovi per šiltoje patalpoje, pavyzdžiui, šalia katilo.
- Per mažas slėgis: Jeigu slėgis yra per mažas, indą reikia papildomai pripildyti oro (rekomenduojama azotu) iki reikiamo slėgio.
- Nuolatinis siurblio veikimas: Jei vandens siurblys nuolatos veikia arba pernelyg dažnai išsijungia ir įsijungia, tai reiškia, kad išsiplėtimo inde membrana gali būti suplyšusi, todėl nėra sukaupiamas slėgio perteklius, o visą indą yra užpildęs vanduo. Paspaudus išsiplėtimo indo ventilį bėgantis vanduo patvirtina šią problemą.

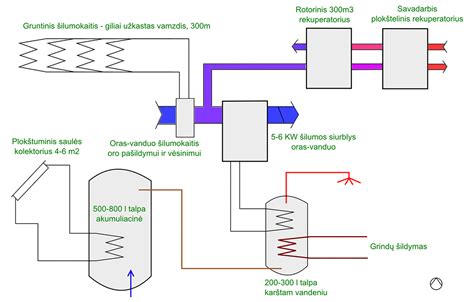

Išsiplėtimo indas karšto vandens sistemoms
Karšto vandens sistemoms taip pat reikalingi išsiplėtimo indai. Pavyzdžiui, 120 litrų vandens šildytuvui (boilerio) reikia montuoti atskirą (geriamam vandeniui skirtą) bent 12 litrų išsiplėtimo indą. Geriamas vanduo ir sistemos vanduo yra atskirti, todėl reikia dviejų indų, jei šildymo sistemoje jau yra įmontuotas indas katile. Išsiplėtimo indo talpa karšto vandens sistemai skaičiuojama apytiksliai 10% nuo bendro boilerio tūrio.
Dažnai klausiama, ar išsiplėtimo indas montuojamas ant šalto vandens vamzdyno. Santechnikos specialistai patvirtina, kad išsiplėtimo indas geriamojo vandens sistemai (pvz., su integruotu boileriu) montuojamas ant šalto vandens vamzdyno, prieš karšto vandens šildytuvą. Taip kompensuojamas karšto vandens tūrio padidėjimas šildant, apsaugant sistemą nuo per didelio slėgio.
Montavimo ir priežiūros rekomendacijos
Prieš atliekant bet kokias priežiūros ar patikrinimo procedūras, atjunkite visus sistemos elektrinius įrengimus, patikrinkite sistemos slėgį ir temperatūrą. Inde esantį priešslėgį galima tikrinti tik tuomet, kai yra ištuštinta vandens sekcija, esanti išsiplėtimo inde. Cirkuliacinius siurblius reikia išjungti, o įrangą nuorinti.
Uždaroje sistemoje išsiplėtimo bakelis įrengiamas tarp katilo vamzdžio ir pirmosios baterijos arba už slėgio jungties. Taip pat, jei indas prie sistemos yra prijungtas tiesiogiai, be pajungimo mazgo išsiplėtimo indui (t. y. išardomos jungties su drenažu), tada teks nudrenuoti vandenį iš sistemos bei indo ir atjungti jį mechaniškai nuo sistemos.
Dr. Arūnas Stikliūnas iš UAB „Gilius ir Ko“ pabrėžia, kad išankstinio įpūtimo oro pagalvė linkusi gana greitai mažėti, todėl indo geba kompensuoti sistemos vandens temperatūrinius išsiplėtimus ir susitraukimus mažėja. Dėl to gali tekti bent kartą per metus inspektuoti išsiplėtimo indą, jį atjungiant nuo sistemos, pamatuojant išankstinio įpūtimo slėgį ir jį papildant. Jeigu norima tai daryti rečiau, reikia didesnio indo, didesnės atsargos, kad rečiau reikėtų papildyti išankstinio oro įpūtimo slėgį. Taigi, visada geriau nusimatyti papildomą išsiplėtimo indą.
