Opel Astra H Salono Ventiliatoriaus Valdymas ir Sistemos Diagnostika

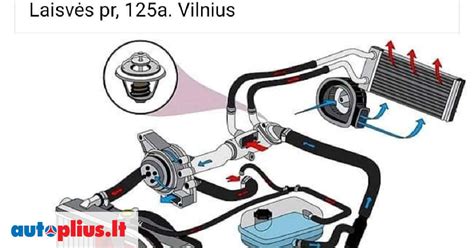

Salono ventiliatoriai ir pečiuko varikliukai yra esminės automobilio klimato ir komforto sistemos dalys, kurios užtikrina optimalų oro cirkuliavimą ir šildymo sistemos veikimą. Šie komponentai padeda efektyviai vėdinti automobilio saloną, o pečiuko varikliukai - užtikrina, kad šilumos energija būtų paskirstyta tinkamai, suteikiant patogų ir malonų vairavimo patirtį. Salono ventiliatoriai yra atsakingi už oro cirkuliaciją automobilio salone. Jie yra dvi neatsiejamos automobilių klimato kontrolės sistemos dalys, kurios užtikrina patogų ir saugų vairavimą. Tinkamai prižiūrėti salono ventiliatoriai padeda išlaikyti optimalų oro cirkuliavimą, o patikimi pečiuko varikliukai - efektyviai generuoja ir paskirsto šilumą. Reguliarus patikrinimas, tinkama priežiūra ir laiku atliekami remonto darbai yra esminiai siekiant užtikrinti, kad šios sistemos veiktų patikimai ir prisidėtų prie bendro automobilio komforto bei saugumo.

Salono Ventiliatoriaus Gedimų Diagnostika ir Sprendimo Būdai (Pavyzdys su Opel Astra G)

Nors šiame skyriuje aprašoma specifinė problema su „Opel Astra G“, pateikti diagnostikos principai ir sprendimo būdai yra universalūs ir gali būti pritaikyti gedimų paieškai „Opel Astra H“ ir kitų automobilių salono ventiliatorių sistemose.

Problemos Aprašymas ir Pradinė Diagnostika

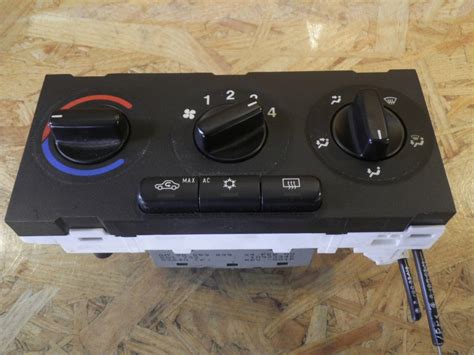

Vartotojas susidūrė su problema „Opel Astra G 2001m.“, 1.8l automobilyje, kuomet salono apipūtimo ventiliatorius kartais bevažiuojant ima ir sustoja. Junginėjant per visas padėtis nuo 1 iki 4, niekas nesisuka, o tai sukelia langų rasojimą. Sustojus, palaukus ir užkūrus mašiną, pradėjus važiuoti, ventiliatorius vėl pradeda veikti. Iš pradžių buvo svarstoma, kad gali būti sudegusi termovarža, tačiau tokiu atveju varikliukas neveiktų 1-3 padėtyse, bet veiktų 4-oje. Vartotojo atveju ventiliatorius arba veikia gerai, arba neveikia visai.

Rezistoriaus Tyrimas ir Galimos Teorijos

Nuėmus bardacioką ir atsekavus laidus iki ortakio, buvo pastebėtas daviklis, į kurį ateina pastovus + ir -, keli laidai iš jungtuko (kuris junginėja 1-4 greičius) ir dar du laidai į varikliuką. Ištraukus šį "davikliuką", paaiškėjo, kad tai nėra daviklis, o rezistorius su trimis spyruoklėmis. Junginėjant skirtingus ventiliatoriaus greičius, kaista skirtingos spyruoklės, kas rodo jų veikimą. Buvo svarstoma, kas galėtų būti tas daiktas, panašus į rezistorių. Galbūt termorezistorius, tačiau kataloguose rasti tik iki 0,5W galingumo rezistoriai, o ventiliatorius tikrai yra galingesnis. Kita versija - termosaugiklis, tačiau jis yra vienkartinis ir sugedus turėtų būti keičiamas, o ventiliatorius veikia periodiškai.

Taip pat paminėta, kad automobilyje sugedęs termostatas, pastoviai atidaromas, todėl variklio temperatūra nekyla daugiau nei 60 laipsnių. Vartotojas ieškojo informacijos, ar kiti susidūrė su panašia problema, kas galėtų būti tas "rezistorius", ir ar kas nors turi „Opel Astra G“ wiring diagram, kurioje būtų nurodyta, kas yra tas "rezistorius". Ant jo yra kažkas parašyta, bet neišeina įskaityti neištraukus, o jis privirintas.

Priežasčių Identifikavimas ir Remonto Eiga

Kitas vartotojas pasiūlė, kad angliukai neturėtų būti kaltininkai, nebent automobilis nuo pat pradžių važinėjo su visada veikiančiu salono ventiliatoriumi. Taip pat teigiama, kad varžynas (rezistorius) turėtų būti geras, nes veikė 4-oje padėtyje. Greičiausiai problema yra su saugikliu, kuris neturėtų kontakto, arba su nepatikimu kontaktu pačiame jungiklyje, nes laidininkų varža didėja kaistant. Po šildytuvo išardymo ir laidų sutvarkymo, ventiliatorius visą savaitę veikė be sutrikimų. Tačiau, pajudinus laidus, ventiliatorius vėl išsijungė, o po važiavimo per duobę - įsijungė.

Galutinė Gedimo Priežastis

Atlikus ventiliatoriaus patikrinimą, pajungus 12V, jis neiš karto neįsijungė. Tik po padaužymo per varikliuką jis pradėjo suktis. Tai leido suprasti, kad problema yra pačiame ventiliatoriuje. Išardžius ventiliatoriaus galinę dalį, buvo pastebėta, kad jame buvo daug šiukšlių, tokių kaip pušies spygliai. Tai gali sukelti varikliuko strigimą ir netolygų veikimą.

Opel Astra H Klimato Kontrolės Sistemos Elementai

„Opel Astra H“ - tai trečioji kompaktinės klasės lengvojo automobilio „Opel Astra“ karta, pagaminta 2004, 2005, 2006, 2007, 2008, 2009 metais su benzininiais ir dyzeliniais varikliais. Per tą laiką automobilis buvo atnaujintas. Toliau pateikiama informacija padės rasti valdymo blokų vietą, išsamų „Opel Astra H“ saugiklių dėžučių ir relių aprašymą, jų schemas ir nuotraukų vykdymo pavyzdžius, susijusius su klimato kontrole ir salono ventiliatoriumi.

Elementų, esančių jūsų „Opel Astra H“ blokuose, paskirtis gali skirtis nuo parodytos ir priklauso nuo pagaminimo metų, pristatymo šalies ir elektroninės įrangos lygio.

Saugiklių ir Relių Dėžutės Išdėstymas

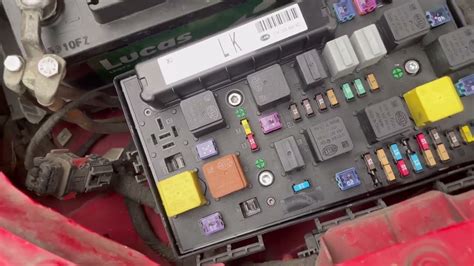

Blokas po Variklio Gaubtu

Šis blokas yra kairėje variklio skyriaus pusėje, šalia statramsčio, ir yra uždengtas apsauginiu dangteliu. Jį sudaro dvi dalys: saugiklių ir relių dėžutė bei didelės galios saugiklių dėžutė.

Saugiklių Aprašymas (Variklio skyrius)

Relių Paskirtis (Variklio skyrius)

• K1 (K11_X125): Radiatoriaus ventiliatorius (FE5, FE6)
• K2 (K12_X125): Radiatoriaus ventiliatorius (FE5, FE6)
• K3 (K7_X125): (su REC) Priekinių žibintų plovimo siurblys (FE9)
• K3 (K17_X125): (be REC) Šildomas galinis stiklas (FE9)
• K4 (K16_X125): (su REC) Priekiniai rūko žibintai (FE13)
• K4 (K18_X125): (be REC) Paleidimo blokavimas (vidaus apšvietimas ir kt.) (FE13)
• K5 (K5_X125): Priekinio stiklo valytuvas, žemas/aukštas lygis (FE14, FE15)
• K6 (K6_X125): Valytuvas, įjungimas/išjungimas (FE14, FE15)
• K7 (K15_X125): Salono ventiliatorius - oro kondicionavimas / šildymas (FE4)
• K8 (K14_X125): (su REC) Filtro šildytuvas (dyzelinas) (FE17)
• K8 (K8_X125): (be REC) Oro kondicionieriaus kompresorius (FE17)
• K9 (K1_X125): Starteris (FE18, K3_X125)
• K10 (K13_X125): Radiatoriaus ventiliatorius (FE5, FE6)
• K11 (K8_X125): (su REC) A/C kompresorius (FE20, FE32)
• K11 (K4_X125): (be REC) Garso signalas (FE20, FE16)
• K12 (K2_X125): Variklio valdymo valdiklis (FE21, FE26, FE32)
• K13 (K10_X125): Kuro siurblys (FE24)
• K14 (K3_X125): 15 kaištis (ant K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Atskiri relės elementai gali būti išdėstyti už pagrindinio įrenginio ribų, pavyzdžiui:

• K30A: Radiatoriaus ventiliatoriaus relė (FE5, FE6)
• K30B: Radiatoriaus ventiliatoriaus relė (FE5, FE6)
• K84LD/RD: relė - hidraulinis blokas (minkštas stogas) (FB1)
• K93: Pavarų svirties atleidimo relė (AF17 / 4, AF22 / 4 automatinė pavarų dėžė)

Blokas Bagažinėje (Galinė Saugiklių Dėžutė)

Šis blokas yra už kairiojo apmušalo bagažo skyriuje.

1 variantas: Saugiklių ir Relių Aprašymas (Bagažinės skyrius)

• K2 (K3_X131): Šildomo galinio lango relė, veidrodėliai (FR11, FR21), (FB5, FB6)
• K3 (K1_X131): relė - 15 kaištis (prie FR12, FR13, FR14, FR16, FR17, FR18, FR20)
• K4 (K2_X131): Relė - 15a kontaktas (FR39, FR40)

Saugiklis numeris 29 ties 15A yra atsakingas už cigarečių degiklio veikimą, o 30 esantis 10A - papildomiems lizdams.

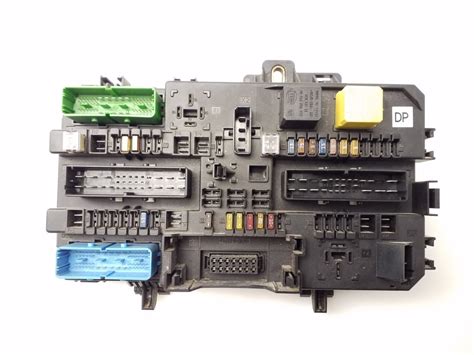

2 variantas: Saugiklių ir Relių Aprašymas (Bagažinės skyrius)

Schemos Dekodavimas

• F50: Oro kondicionierius 10A AC (ant relės K5)
• F51: 15A rūko žibintai (priekyje) (ant relės K39)
• F52: 15A Papildoma jungtis (galinis cigarečių degiklis) ACS
• F53: 7,5A šildomi veidrodėliai
• F54: 30A FHF priekiniai langai
• F55: 30A galiniai langai FHR
• F56: 7,5A galiniai žibintai (K71), užraktas be rankenos (K24D)

• K5: Relė - oro kondicionieriaus kompresorius (FE33, F50)
• K24D: Blokavimo relė (F56)
• K39: Rūko žibintų relė priekyje (F51)
• K56: Relė - valytuvas, galinis stiklas (FE31, FE33)
• K71: Relė - atbulinės eigos žibintai (F56, FE33)
