„Opel Astra H“ - tai trečioji kompaktinės klasės lengvojo automobilio „Opel Astra“ karta, gaminta 2004-2009 metais su įvairiais benzininiais ir dyzeliniais varikliais. Norint užtikrinti sklandų automobilio elektroninės įrangos darbą, svarbu suprasti, kaip veikia apsaugos sistemos. Šiame straipsnyje pateikiame išsamią informaciją apie „Opel Astra H“ saugiklių dėžučių vietas, relių aprašymus ir schemas.
Svarbu: Elementų paskirtis saugiklių blokuose gali skirtis priklausomai nuo automobilio pagaminimo metų, pristatymo šalies ir elektroninės įrangos lygio.

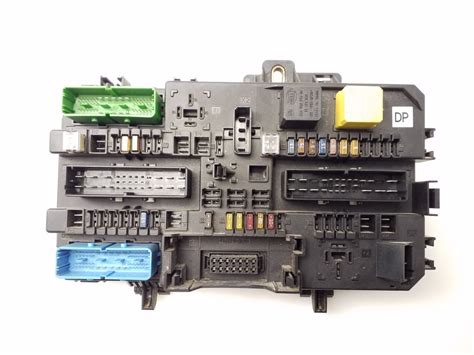

Saugiklių blokas variklio skyriuje
Šis blokas yra kairėje variklio skyriaus pusėje, šalia statramsčio, ir yra uždengtas apsauginiu dangteliu. Jį sudaro dvi dalys: saugiklių ir relių dėžutė bei didelės galios saugiklių dėžutė.
Saugiklių aprašymas
| Saugiklis | Srovė (A) | Paskirtis |
|---|---|---|
| FB1 | 50A | Elektrohidraulinis kietasis stogas |
| FB2 | 80A | Dyzelinas (užvedimo paankstinimo valdiklis) |
| FB3 | 80A | EGUR |
| FB4 | 30A / 100A | Papildomas šildytuvas (IH / EH) |
| FB5 | 80A | REC / galinė saugiklių dėžutė |
| FB6 | 80A | REC / galinė saugiklių dėžutė |
| F1 | 20A | Stabdžių antiblokavimo sistema (ABS) |
| F2 | 30A | Stabdžių antiblokavimo sistema (ABS) |
| F3 | 30A | ŠVOK sistema |
| F14 | 30A | Valytuvas |
| F24 | 15A | Kuro siurblys |
| F36 | 15A | Cigarečių degiklis (tik kai kuriose versijose) |
Saugiklių blokas bagažo skyriuje
Šis blokas yra už kairiojo bagažinės apmušalo. Jame sumontuoti saugikliai, atsakingi už komforto įrangą ir papildomus lizdus.
Saugiklių numeracija ir paskirtis (1 variantas)
- 29 saugiklis (15A): atsakingas už priekinį cigarečių degiklį.
- 30 saugiklis (10A): atsakingas už papildomus elektros prietaisų lizdus.
- 11 saugiklis (25A): šildomas galinis langas.
- 12 saugiklis (15A): galinis valytuvas.
- 21 saugiklis (7,5A): šildomi išoriniai veidrodėliai.
„Opel“ / „Vauxhall Astra H“ / „Holden Chevrolet Astra“ 2004–2010 m. saugiklių dėžutės vieta ir schema (paaiškinimas)
Kaip pakeisti „Opel Astra H“ saugiklį
Saugiklio pakeitimas yra nesudėtinga procedūra, kurią galima atlikti savarankiškai:
- Išjunkite degimą: Prieš dirbdami su elektros sistema, būtinai ištraukite raktelį.
- Nustatykite perdegusį saugiklį: Remdamiesi schema, suraskite saugiklį, atsakingą už neveikiančią grandinę.
- Patikrinkite: Ištraukite saugiklį specialiu traukikliu. Jei viduje esanti vielutė nutrūkusi - saugiklis perdegęs.
- Pakeiskite: Įstatykite naują saugiklį, kurio srovės stiprumas (A) yra toks pat, kaip nurodyta instrukcijoje.
Jei pakeistas saugiklis iškart vėl perdega, tai rodo rimtesnį elektros sistemos gedimą arba trumpąjį jungimą. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą automobilių elektriką.
