Opel Astra H - tai trečioji kompaktinės klasės lengvojo automobilio Opel Astra karta, gaminta 2004, 2005, 2006, 2007, 2008 ir 2009 metais su benzininiais ir dyzeliniais varikliais. Per gamybos laikotarpį automobilis buvo atnaujintas.
Šiame išsamiame vadove rasite valdymo blokų vietą, detalų Opel Astra H saugiklių dėžučių ir relių aprašymą, jų schemas ir nuotraukų pavyzdžius. Suprasdami jų išdėstymą, funkcijas ir kaip juos pakeisti, galite išvengti daugelio smulkių elektros problemų ir sutaupyti pinigų remontui.
Atkreipiame dėmesį, kad elementų, esančių jūsų Opel Astra H blokuose, paskirtis gali skirtis nuo parodytos ir priklauso nuo pagaminimo metų, pristatymo šalies ir elektroninės įrangos lygio. Visada patikrinkite savo automobilio savininko vadovą, kad gautumėte tikslią informaciją.
Saugikliai: Pagrindai ir Paskirtis
Saugikliai yra esminiai elektros grandinių apsaugos komponentai. Jie skirti nutraukti elektros srovę, kai ši viršija saugų lygį, taip apsaugodami laidus ir įrenginius nuo pažeidimų, o galimai ir nuo gaisro. Opel Astra H automobilyje saugikliai yra išdėstyti keliose vietose, kiekviena iš jų atsakinga už skirtingas automobilio sistemas.
Kas yra saugiklis ir kam jis skirtas?
Saugiklis yra vienkartinis elektros grandinės apsaugos įtaisas. Jį sudaro plonas metalinis laidininkas, kuris, esant per didelei srovei, išsilydo ir nutraukia grandinę. Tai apsaugo brangesnius komponentus nuo sugadinimo. Saugikliai yra suprojektuoti taip, kad suveiktų greičiau nei laidai įkaistų ir užsidegtų.
Saugiklių tipai
Opel Astra H automobilyje naudojami kelių tipų saugikliai, įskaitant:
- Peiliiniai saugikliai (Blade fuses): Tai yra labiausiai paplitęs tipas, turintis plokščią korpusą su dviem atvirais kontaktais. Jie yra įvairių dydžių ir spalvų, atitinkančių skirtingą srovės stiprumą.
- Stikliniai saugikliai (Glass tube fuses): Senesnio tipo saugikliai, turintys stiklinį korpusą, per kurį matomas vidinis laidininkas.
- Mini peiliiniai saugikliai (Mini blade fuses): Mažesnė peiliinių saugiklių versija, naudojama ten, kur reikia sutaupyti vietos.
Visada naudokite tokio paties srovės stiprumo saugiklį, kaip ir originalus. Naudojant didesnio srovės stiprumo saugiklį, gali būti pažeisti laidai ir įrenginiai.
Saugiklių spalvos kodavimas
Saugikliai yra spalvomis koduoti, kad būtų lengviau nustatyti jų srovės stiprumą:
- Ruda (5A)
- Raudona (10A)
- Mėlyna (15A)
- Geltona (20A)
- Žalia (30A)
Opel Astra H Saugiklių Dėžučių Vietos ir Aprašymas
Opel Astra H automobilyje paprastai yra kelios saugiklių dėžutės, atsakingos už skirtingas automobilio sistemas. Norėdami rasti saugiklių dėžutę, pirmiausia patikrinkite automobilio savininko vadovą. Jame turėtų būti nurodyta tiksli kiekvienos dėžutės vieta. Jei vadovo neturite, ieškokite stačiakampio formos dangtelio su užrašais arba simboliais, susijusiais su elektra.

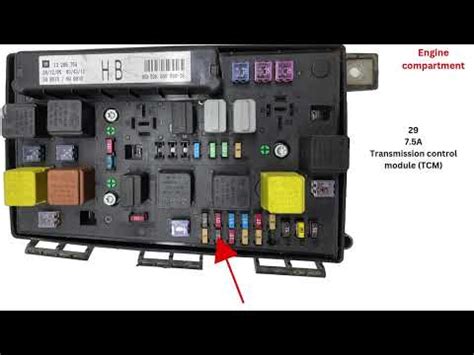

Blokas po gaubtu (Variklio skyriaus saugiklių dėžutė)
Šis blokas yra kairėje variklio skyriaus pusėje, šalia statramsčio, ir yra uždengtas apsauginiu dangteliu. Jį sudaro dvi dalys: saugiklių ir relių dėžutė bei didelės galios saugiklių dėžutė.
Didelės galios saugikliai (FB)
| Žymėjimas | Srovė | Paskirtis |
|---|---|---|
| FB1 | 50A | Elektrohidraulinis kietasis stogas HT |
| FB2 | 80A | Dyzelinas (užvedimo paankstinimo valdiklis) |
| FB3 | 80A | EGUR |
| FB4 | 30A / 100A | Papildomas šildytuvas IH / Papildomas šildytuvas - elektrinis salono EH |
| FB5 | 80A | REC/galinėje saugiklių dėžutėje |
| FB6 | 80A | REC/galinėje saugiklių dėžutėje |
Saugiklių aprašymas (F)
| Žymėjimas | Srovė | Paskirtis |
|---|---|---|
| F1 | 20A | Stabdžių antiblokavimo sistema (ABS) |
| F2 | 30A | Stabdžių antiblokavimo sistema (ABS) |
| F3 | 30A | Šildymo, vėdinimo, oro kondicionavimo (ŠVOK) sistema |
| F4 | 30A | Šildymo, vėdinimo ir oro kondicionavimo (ŠVOK) sistema |
| F5 | 30/40A | Aušinimo ventiliatorius 1 |
| F6 | 30/40A | Aušinimo ventiliatorius 2 |
| F7 | 10A / 20A | Priekinio stiklo apliejiklis / Centrinis užraktas ZV (be REC) |
| F8 | 15A / 10A | Garsas / Centrinis užraktas ZV, poveržlė priekyje, gale WA (be REC) |
| F9 | 25A | Priekinių žibintų ploviklis / Šildomas galinis stiklas HFH (be REC) (K17_X125) |
| F10 | 7,5A | Į DIAG |
| F11 | 7,5A | Įrankiai |
| F12 | 5A / 7,5A | Cirkuliacinis siurblys / Informacinio ekrano ID, Dvigubo garso TWA, DAB skaitmeninis transliavimas, TCV Balso valdymas Telefonas (be REC) |
| F13 | 15A / 5A | Rūko žibintai / vidinis žibintas IRL (K18_X125) |
| F14 | 30A | Valytuvas |
| F15 | 30A | Durų valytuvas |
| F16 | 5A | Variklio valdymo blokas / Open-Start / Stop sistema (be REC) ABS-ESP, garsinis signalas (K4_X125), oro kondicionierius, pusiau automatinis oro kondicionierius, elektroninė klimato kontrolė, stabdžių žibintų jungiklis, hidraulinis kietasis stogas |
| F17 | 25A | Kuro filtro šildymas (dyzeliniai modeliai) |
| F18 | 25A | Starteris |
| F19 | 30A | Transmisijos elektronika |
| F20 | 10A | Oro kondicionierius / garsinis signalas (K4_X125) |
| F21 | 20A | Variklio elektronika |
| F22 | 7,5A | Elektroninis variklis |
| F23 | 10A | Prisitaikanti priekinių žibintų sistema (AFL), priekinių žibintų spindulio metimo reguliavimas |
| F24 | 15A | Kuro siurblys |
| F25 | 15A | Transmisijos elektronika |
| F26 | 10A | Variklio elektronika |
| F27 | 5A | Vairo stiprintuvas |
| F28 | 5A | Pavarų dėžės elektronika |
| F29 | 7,5A | Transmisijos elektronika (su REC) / Automatinė pavarų dėžė / „Easytronic“ valdymo blokas |
| F30 | 10A | Variklio elektronika (uždegimo ritės) |
| F31 | 10A / 15A | Prisitaikanti priekinių žibintų sistema (AFL) / Priekinių žibintų diapazono reguliavimas (be REC) / Galinio stiklo valytuvas (K56) |
| F32 | 5A | Stabdžių sistemos įspėjamoji lemputė, oro kondicionierius, sankabos pedalo jutiklis |
| F33 | 5A | Adaptyvių priekinių žibintų sistema (AFL) Priekinių žibintų diapazono reguliavimas |
| F34 | 7,5A | Vairo kolonėlės modulio valdymo blokas |
| F35 | 20A | Informacijos ir pramogų sistema |
| F36 | 7,5 A / 15 A | Mobilusis telefonas / Radijas / Dvi garso / Daugiafunkcis ekranas / Cigarečių degiklis (be REC) |
Vienoje versijoje už cigarečių degiklio veikimą atsakingas 15A saugiklis numeriu F36. Kitais atvejais žiūrėkite bloką bagažinėje.
Relės (K)
| Žymėjimas | Paskirtis |
|---|---|
| K1 (K11_X125) | Radiatoriaus ventiliatorius (FE5, FE6) |
| K2 (K12_X125) | Radiatoriaus ventiliatorius (FE5, FE6) |
| K3 (K7_X125) | (su REC) Priekinių žibintų plovimo siurblys (FE9) |
| K3 (K17_X125) | (be REC) Šildomas galinis stiklas (FE9) |
| K4 (K16_X125) | (su REC) Priekiniai rūko žibintai (FE13) |
| K4 (K18_X125) | (be REC) Paleidimo blokavimas (vidaus apšvietimas ir kt.) (FE13) |
| K5 (K5_X125) | Priekinio stiklo valytuvas, žemas/aukštas lygis (FE14, FE15) |
| K6 (K6_X125) | Valytuvas, įjungimas/išjungimas (FE14, FE15) |
| K7 (K15_X125) | Salono ventiliatorius - oro kondicionavimas / šildymas (FE4) |
| K8 (K14_X125) | (su REC) Filtro šildytuvas (dyzelinas) (FE17) |
| K8 (K8_X125) | (be REC) Oro kondicionieriaus kompresorius (FE17) |
| K9 (K1_X125) | Starteris (FE18, K3_X125) |
| K10 (K13_X125) | Radiatoriaus ventiliatorius (FE5, FE6) |
| K11 (K8_X125) | (su REC) A/C kompresorius (FE20, FE32) |
| K11 (K4_X125) | (be REC) Garso signalas (FE20, FE16) |
| K12 (K2_X125) | Variklio valdymo valdiklis (FE21, FE26, FE32) |
| K13 (K10_X125) | Kuro siurblys (FE24) |
| K14 (K3_X125) | 15 kaištis (ant K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33) |
Atskirai išdėstytos relės
Atskiri relės elementai gali būti išdėstyti už pagrindinio įrenginio ribų. Pavyzdžiui:
- K30A: Radiatoriaus ventiliatoriaus relė (FE5, FE6)
- K30B: Radiatoriaus ventiliatoriaus relė (FE5, FE6)
- K84LD/RD relė: hidraulinis blokas (minkštas stogas) (FB1)
- K93: Pavarų svirties atleidimo relė (AF17 / 4, AF22 / 4 automatinė pavarų dėžė)
Blokas bagažo skyriuje
Šis saugiklių blokas yra už kairiojo apmušalo bagažinėje.
Parinktis 1: Saugikliai ir relės
| Žymėjimas | Srovė | Paskirtis |
|---|---|---|
| FR1 | 25 / 30A | Elektrinė pavara priekiniams langams valdyti |
| FR2 | Nėra naudojamas | |
| FR3 | 7,5A | Prietaisų grupė |
| FR4 | 5A | Šildymas / oro kondicionavimas / oro kondicionavimas (ŠVOK) |
| FR5 | 7,5A | Oro pagalvės |
| FR6-10 | Nėra naudojamas | |
| FR11 | 25A | Šildomas galinis langas (galinių durų stiklas) |
| FR12 | 15A | Galinis valytuvas |
| FR13 | 5A | Parkavimo pagalba |
| FR14 | 7,5A | Oro kondicionavimo sistema |
| FR15 | Nėra naudojamas | |
| FR16 | 5A | Sėdynės užimtumo atpažinimas / Open-Start |
| FR17 | 5A | Lietaus jutiklis / oro kokybės jutiklis / padangų slėgio stebėjimo sistema / vidinis galinio vaizdo veidrodėlis |
| FR18 | 5A | Prietaisai / jungikliai |
| FR19 | Nėra naudojamas | |
| FR20 | 10A | Dinaminis sklendžių valdymas (CDC) |
| FR21 | 7,5A | Šildomi išoriniai veidrodėliai |
| FR22 | 25A | Viršutinis liukas |
| FR23 | 25/30A | Galiniai elektriniai langai |
| FR24 | 7,5A | Diagnostinė jungtis |
| FR25 | Nėra naudojamas | |
| FR26 | 7,5A | Elektra sulankstomi išoriniai veidrodėliai |
| FR27 | 5A | Ultragarsinis jutiklis, apsaugos nuo vagystės sistema |
| FR28 | Nėra naudojamas | |
| FR29 | 15A | Cigarečių žiebtuvėlis, priekinis kištukas |
| FR30 | 10A | Galinis lizdas papildomiems elektros prietaisams prijungti |
| FR31-33 | Nėra naudojamas | |
| FR34 | 25A | Viršutinis liukas |
| FR35 | 10A | Galinis lizdas papildomiems elektros prietaisams prijungti |
| FR36 | 20A | Lizdas |
| FR37 | 5A | Vidaus apšvietimas |
| FR38 | 30A | Centrinis užraktas, gnybtas "30" |
| FR39 | 15A | Šildoma priekinė kairioji sėdynė |
| FR40 | 15A | Dešinės priekinės sėdynės šildymas |
| FR41-44 | Nėra naudojamas |
Bagažo skyriaus saugiklių dėžutėje saugiklis numeris FR29 ties 15A yra atsakingas už cigarečių degiklio veikimą, o FR30 esantis 10A - papildomiems lizdams.
| Relės žymėjimas | Paskirtis |
|---|---|
| K2 (K3_X131) | Šildomo galinio lango relė, veidrodėliai (FR11, FR21), (FB5, FB6) |
| K3 (K1_X131) | Relė - 15 kaištis (prie FR12, FR13, FR14, FR16, FR17, FR18, FR20) |
| K4 (K2_X131) | Relė - 15a kontaktas (FR39, FR40) |
Parinktis 2: Saugiklių ir relių aprašymas
Ši schema pateikia alternatyvų saugiklių ir relių išdėstymą bagažo skyriuje.
| Žymėjimas | Srovė | Paskirtis |
|---|---|---|
| F50 | 10A | Oro kondicionierius AC (ant relės K5) |
| F51 | 15A | Rūko žibintai (priekyje) (ant relės K39) |
| F52 | 15A | Papildoma jungtis (galinis cigarečių degiklis) ACS |
| F53 | 7,5A | Šildomi veidrodėliai |
| F54 | 30A | FHF priekiniai langai |
| F55 | 30A | Galiniai langai FHR |
| F56 | 7,5A | Galiniai žibintai (K71), užraktas be rankenos (K24D) |
| Relės žymėjimas | Paskirtis |
|---|---|
| K5 | Relė - oro kondicionieriaus kompresorius (FE33, F50) |
| K24D | Blokavimo relė (F56) |
| K39 | Rūko žibintų relė priekyje (F51) |
| K56 | Relė - valytuvas, galinis stiklas (FE31, FE33) |
| K71 | Relė - atbulinės eigos žibintai (F56, FE33) |
Kaip Pakeisti Saugiklį
Saugiklio pakeitimas yra gana paprastas procesas, kurį galite atlikti patys. Štai kaip tai padaryti:
- Išjunkite automobilio degimą.
- Raskite atitinkamą saugiklių dėžutę.
- Naudodami schemą, nustatykite sugedusį saugiklį.
- Naudokite saugiklių ištraukiklį (dažnai būna saugiklių dėžutėje) arba replėmis ištraukite saugiklį.
- Patikrinkite saugiklį. Jei jis sugedęs, laidininkas viduje bus nutrūkęs.
- Įdėkite naują, tokio paties srovės stiprumo saugiklį.
- Įjunkite degimą ir patikrinkite, ar sistema veikia.
Kaip patikrinti saugiklį?
Vizualiai patikrinkite saugiklį. Pažeistas saugiklis turės nutrūkusį laidininką viduje. Taip pat galite naudoti multimetrą, nustatytą į tęstinumo režimą. Jei saugiklis geras, multimetras rodys tęstinumą (garsinį signalą arba 0 omų varžą).
Svarbūs patarimai
- Nekeiskite saugiklio didesniu. Tai gali sukelti laidų perkaitimą ir gaisrą.
- Atjunkite visus įrenginius, prijungtus prie tos grandinės. Tai padės nustatyti, ar problema yra įrenginyje, ar pačioje grandinėje.
- Patikrinkite laidus, ar nėra pažeidimų ar trumpųjų jungimų.
- Jei problema išlieka, kreipkitės į kvalifikuotą elektriką arba automobilių mechaniką. Jie turės tinkamą įrangą ir žinias, kad nustatytų ir išspręstų problemą.
Papildoma informacija
Išsamesnę informaciją apie Opel Astra H remontą ir techninę priežiūrą galite gauti perskaitę specializuotą vadovą.
Opel Astra H Cooling Radiator Replace
Suprasdami Opel Astra H saugiklių išdėstymą ir funkcijas, galite greitai nustatyti ir išspręsti daugelį smulkių elektros problemų. Tai gali sutaupyti laiko ir pinigų, taip pat užtikrinti saugų ir patikimą automobilio veikimą.
