„Nissan Patrol“ yra visureigis, gaminamas nuo 1951 metų iki šių dienų. Per visą šį laikotarpį buvo išleistos šešios kartos, pasižyminčios tvirtu rėmu, nepadalintais tiltais ir patikimais varikliais. Priklausomai nuo rinkos, šis modelis taip pat žinomas kaip „Ford Maverick“, „Ebro Patrol“, „Nissan Seranza“ arba „Nissan Safari“. Šiame straipsnyje pateikiama informacija apie 4-osios (Y60), 5-osios (Y61) ir 6-osios (Y62) kartos saugiklių ir relių išdėstymą.
Svarbu: saugiklių dėžių išdėstymas ir schemos gali skirtis priklausomai nuo automobilio pagaminimo metų, komplektacijos bei šalies, kuriai automobilis buvo skirtas. Visada patikrinkite informaciją ant saugiklių dėžės dangtelio.
Nissan Patrol Y60 (1987-1997)
Salono saugiklių dėžė
Dešininio vairo modeliuose saugiklių dėžė yra dešiniajame prietaisų skydelio kampe, kairinio vairo - kairiajame. Čia taip pat yra šildytuvo ventiliatoriaus, pagalbinės įrangos ir uždegimo relės.
- Saugiklis Nr. 11 atsakingas už cigarečių degiklio veikimą.
Variklio skyrius
Pagrindinės relės (kuro siurblio, EFI valdymo, radiatoriaus ventiliatoriaus) yra saugiklių dėžėje arba atskirame metaliniame korpuse šalia akumuliatoriaus. Durelių užrakto laikmatis ir langų pakėlėjų relė yra už daiktadėžės.
Nissan Patrol Y61 (1997-2013)
Salono saugiklių dėžė
Įrengta kairėje pusėje po prietaisų skydeliu, už apsauginio dangtelio. Saugiklis Nr. 13 (15A) yra skirtas cigarečių degikliui.
| Saugiklis | Amperažas | Paskirtis |
|---|---|---|
| F3 | 20A | Priekinio stiklo valytuvai / plautuvas |
| F7 | 7.5A | ABS / ESP sistema |
| F10 | 10A | Garso sistema |
| F13 | 15A | Cigarečių degiklis |
Variklio skyrius
Variklio skyriuje yra pagrindinė saugiklių dėžė bei papildomos relių dėžės. Pagrindiniai saugikliai (pvz., FA 100A kaitinimo žvakėms, FB 120A generatoriui) užtikrina visos sistemos apsaugą.
Nissan Patrol Y62 (2010-2024)
Salono saugiklių dėžė
Y62 modelyje saugikliai skirstomi pagal funkcijas: nuo oro pagalvių sistemos (Nr. 2) iki BOSE stiprintuvo (Nr. 5 ir 8) bei šildomų sėdynių (Nr. 14, 15). Cigarečių degiklio veikimą užtikrina saugikliai Nr. 18 arba 20.

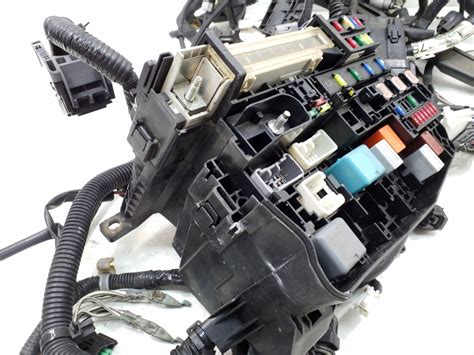

Variklio skyriaus blokai
Ši karta turi sudėtingą elektros sistemą su keliais blokais:
- Saugiklių dėžė 1: atsakinga už priekinius rūko žibintus, aukštas/žemas šviesas ir variklio valdymo modulį (ECM).
- Saugiklių dėžė 2: valdo garso signalą, generatorių ir transmisijos valdymo modulį (TCM).
- Galios saugiklių blokas: sumontuotas tiesiai ant teigiamo akumuliatoriaus gnybto ir apima pagrindinius energijos grandinės saugiklius (generatorius, uždegimo relės).
Patarimai atliekant patikrą
Jei automobilio elektros prietaisai (radijas, šildomos sėdynės, valytuvai ar žibintai) nustoja veikti, visada pirmiausia patikrinkite saugiklius. Saugiklius keiskite tik tokio paties nominalo (amperažo) saugikliais. Jei pakeistas saugiklis vėl perdega, rekomenduojama kreiptis į kvalifikuotą elektriką, nes tai gali rodyti rimtesnį elektros sistemos gedimą.
