Šiame dokumente pateikiama bendra informacija apie pagalbinę šildymo sistemą BMW E65 modelyje, taip pat procedūros užblokuotos sistemos atveju. Suprasti Webasto veikimo principus ir sistemos funkcijas yra labai svarbu norint tinkamai atlikti diagnostiką ir remontą. BMW E65 pagalbinis šildytuvas (SH_ZH) yra neatsiejama šildymo ir oro kondicionavimo sistemos dalis, teikianti nepriklausomą šilumos tiekimą į automobilio saloną, nepriklausomai nuo variklio veikimo.
Webasto veikimo principas ir komponentai
Nepriklausomo ir (arba) pagalbinio šildytuvo (SH_ZH) valdymo blokas yra sumontuotas tiesiogiai ant šildytuvo. Bendravimas su kitomis transporto priemonės sistemomis vyksta naudojant K-CAN telegramas, pagrįstas KWP 2000 protokolu. SH_ZH aktyvuoja visus veikimui reikalingus komponentus.
Pagrindiniai komponentai:
- Valdymo blokas: Centrinis komponentas, užtikrinantis SH_ZH funkciją, kai yra įtampa. Aktyvavimas ir išjungimas vyksta per K-CAN telegramą. Jis bendrauja su DME/DDE, CAS, IHKA ir prietaisų skydeliu. Valdymo blokas, kartu su degiklio korpusu, sudaro vientisą mazgą ir negali būti išardytas. Jame yra temperatūros jutiklis, apsauga nuo perkaitimo ir šilumos laidininkas.
- Degiklio korpusas: Turi aušinimo skysčio įleidimo ir išleidimo angas bei išmetamųjų dujų jungtį. Jame yra degiklio įdėklas.
- Degimo oro ventiliatoriaus blokas: Tiekia orą, reikalingą degimui. Jame yra degimo oro ventiliatorius ir angos degalų tiekimui.
- Degiklio įdėklas: Čia degalai paskirstomi degiklio vamzdyje, kuriame vyksta degalų/oro mišinio degimas.
- Kaitinimo žvakė/liepsnos monitorius: Įdėta į degiklio įdėklą, uždega degalų ir oro mišinį paleidimo metu. Po užvedimo ji atlieka liepsnos monitoriaus funkciją, nuolat stebėdama kaitinimo žvakės varžą.
- Cirkuliacinis siurblys (vandens siurblys): Montuojamas tik Thermo Top C modelyje (nepriklausomame ir pagalbiniame šildytuve), užtikrina aušinimo skysčio cirkuliaciją.
- Dozavimo siurblys (degalų dozavimo siurblys): Tiekia degalus iš transporto priemonės degalų bako.
- Perjungimo vožtuvas: Perjungia tarp dviejų atskirų vandens grandinių: variklio aušinimo skysčio ir nepriklausomo šildytuvo grandinės. Be srovės jis nustatomas į variklio aušinimo skysčio grandinę.
- Integruota automatinė šildymo/oro kondicionavimo sistema (IHKA): Kontroliuoja SH_ZH visais veikimo režimais.
- Skaitmeninė variklio/dyzelino elektronika (DME/DDE): Periodiškai perduoda variklio veikimo būseną (įjungtas/išjungtas).
- Automobilio prieigos sistema (CAS): Periodiškai perduoda terminalo būseną (pvz., R terminalas, 15 terminalas).
Sistemos gedimų priežastys ir užblokavimas
Webasto sistema gali būti užblokuota dėl įvairių priežasčių, kurios dažniausiai yra susijusios su saugumo ar veikimo sutrikimais.
Informacija apie užblokuotą pagalbinio šildymo bloką:
Gedimo užblokavimo priežastys gali būti:
- Įtampos kritimas (per maža įtampa).
- Apsaugos nuo perkaitimo funkcijos suveikimas.
- Degalų trūkumas.
Tai reiškia, kad gedimo užblokavimas įvyksta, kai veikimo metu aptinkamas gedimas ir pagalbinė šildymo sistema išsijungia. Po to, norint atšaukti gedimo užblokavimą, pagalbinę šildymo sistemą reikia vieną kartą išjungti nuotolinio paleidimo siųstuvu.
Po trijų iš eilės gedimų be sėkmingo degimo aktyvuojamas šildytuvo užraktas.
Šildytuvo užrakto atrakinimas:
Norint atrakinti šildytuvo užraktą, reikia atlikti aptarnavimo funkciją „Atrakinti pagalbinę šildymo sistemą“ IR po to ištraukti pagalbinės šildymo sistemos saugiklį (atjungti įtampą).
Bendroji informacija ir pastabos dėl veikos be trikdžių:
- Venkite per mažos įtampos: reguliariai tikrinkite akumuliatorių ir generatorių. Klientui reikėtų paaiškinti trumpų atstumų važiavimo problemą, kuri gali sukelti nepakankamą akumuliatoriaus įkrovą. Esant per mažai įtampai, gali atsitikti taip, kad integruota automatinė šildymo/oro kondicionavimo sistema (IHKA) nesiunčia paleidimo telegramos pagalbinei šildymo sistemai, todėl savarankiškas šildymas nėra galimas. Visada patikrinkite IHKA gedimų kodų atmintį ir (arba) įtraukite ją į nepriklausomo šildymo diagnostiką.
- Degalų lygis: kai degalų bakas yra prie rezervo lygio, pagalbinis šildymas negalimas jokiomis aplinkybėmis. Tokiu atveju gedimo užblokavimas nebūtinai įvyksta.
- Rūkymas: pagalbinė šildymo sistema yra garavimo degiklis, t.y., važiuojant trumpais atstumais, degiklis kelis kartus gauna sodrų mišinį ir dėl konstrukcijos principo gali atsirasti dūmų. Trumpos degimo fazės reiškia, kad nėra išdegimo.
webasto bmw e65
Pagrindinės Webasto funkcijos
Webasto sistema BMW E65 modelyje gali atlikti tris pagrindines funkcijas: nepriklausomą šildymą, pagalbinį šildymą ir pseudo pagalbinį šildymą.
Nepriklausomas šildymas (benzininiams ir dyzeliniams varikliams):
Ši funkcija aktyvuojama, kai lauko temperatūra yra žemesnė nei 16°C, naudojant iš anksto nustatytą įjungimo laiką. Tiesioginis įjungimas per valdymo ekraną galimas bet kuriuo metu.
Įjungimo sąlygos (turi būti patenkintos visos sąlygos):
- Telegrama „įjungti SH_ZH“ (gaunama iš IHKA, gali būti suaktyvinta iš anksto nustatytu įjungimo laiku per valdymo ekraną, tiesioginiu valdymu per valdymo ekraną, Telestart).
- Nėra gedimų.
- Nėra šildytuvo gedimo užrakto.
- Variklis išjungtas.
- Degalų kiekis viršija 50 kilometrų ridai reikalingą kiekį.
Išjungimo sąlygos (bet kuris iš šių punktų reikalauja išjungti nepriklausomo šildymo procedūrą arba neleidžia jos įjungti):
- Telegrama „išjungti SH_ZH“ (gaunama iš IHKA, gali būti suaktyvinta per valdymo ekraną, tiesioginiu išjungimo pasirinkimu per valdymo ekraną, Telestart, pasibaigus šildymo laikui).
- Gedimas.
- Pasibaigus šildymo laikui (paprastai 30 minučių).
- 10 sekundžių neįtikimumas (žr. „Neįtikimumas su nepriklausomu šildymu“).
- Aptikta per maža įtampa.
Pagalbinis šildymas (tik dyzeliniams varikliams):
IHKA sistemos dalis, skirta padidinti šilumos išeigą, jei reikia.
Įjungimo sąlygos (turi būti patenkintos visos sąlygos):
- Telegrama „įjungti SH_ZH“ (gaunama iš IHKA, turi būti patenkintos pagalbinio šildymo sąlygos).
- Nėra gedimų.
- Variklis veikia.
- Terminalas 15 įjungtas.
Išjungimo sąlygos (bet kuris iš šių punktų reikalauja išjungti pagalbinio šildymo procedūrą arba neleidžia jos įjungti):
- Telegrama „išjungti SH_ZH“ (nepatenkintos pagalbinio šildymo sąlygos).
- Gedimas.
- 10 sekundžių neįtikimumas (žr. „Neįtikimumas su pagalbiniu šildymu“).
- Aptikta per maža įtampa.
Pseudo pagalbinis šildymas:
Naujai įdiegta funkcija, skirta padidinti komfortą ir užkirsti kelią perjungimo vožtuvo perjungimui į didelę variklio aušinimo skysčio grandinę pagalbinio šildymo fazės metu, kai variklis paleidžiamas. Tai neleistų sumažėti šildymo vandens temperatūrai ir dėl to sumažėti šilumos išeigai.
Įjungimo sąlygos (turi būti patenkintos visos sąlygos):
- Turi veikti nepriklausomas šildymas ir aptinkamas perėjimas iš „Variklis neveikia“ į „Variklis veikia“.
- Telegrama „įjungti SH_ZH“ (gaunama iš IHKA ir periodiškai perduodama iš R terminalo, net ir esant nepriklausomam šildymui).
- Nustatyta pseudo pagalbinio šildymo sąlyga (kodavimo bitas = 1).
- Nėra gedimų.
- Terminalas 15 įjungtas.
- Variklis veikia.
Webasto sistemos gedimų tipai ir atrakinimas
Perkaitimo užraktas:
Temperatūros kontrolės gedimo ar dalinio perkaitimo atveju (pvz., dėl vandens trūkumo) apsauga nuo perkaitimo visam laikui išjungia nepriklausomą/pagalbinį šildytuvą. Aktyvavus perkaitimo užraktą, nepriklausomo/pagalbinio šildytuvo gedimų atmintyje įrašomas įrašas.
Šildytuvo užraktas:
Pagalbinė šildymo sistema visam laikui užblokuojama, jei paeiliui įvyko trys gedimai arba trys veikimui svarbūs gedimai, t.y., be tinkamo veikimo tarp jų. Pavyzdžiui, pakartotinis degalų trūkumas gali sukelti liepsnos nesukūrimą. Tokiu atveju aktyvuojamas šildytuvo užraktas, kuris sukelia įrašą pagalbinės šildymo sistemos gedimų kodų atmintyje. Šis gedimas nėra identiškas perkaitimo užrakto gedimui.
Gedimas:
Gedimo užblokavimas įvyksta, kai veikimo metu aptinkamas gedimas ir pagalbinis šildymo blokas išsijungia. Norint atšaukti gedimo užblokavimą, tereikia vieną kartą išjungti sistemą. Po to ją galima vėl paleisti. Šildytuvo užraktas atrakinamas naudojant aptarnavimo funkciją „Atrakinti pagalbinę šildymo sistemą“ IR po to ištraukiant pagalbinės šildymo sistemos saugiklį (atjungiant maitinimą).
Profesionalus BMW E65 Webasto remontas ir diagnostika
Specializuoti servisai, tokie kaip „BM Servisas“, siūlo profesionalias BMW ir MINI automobilių remonto ir priežiūros paslaugas visoje Lietuvoje, įskaitant Kauną, Vilnių ir Klaipėdą. Mūsų komanda, turinti ilgametę patirtį ir naudodama originalią diagnostikos įrangą, užtikrina aukščiausios kokybės aptarnavimą ir suteikia garantiją atliktiems darbams.
Kodėl verta rinktis profesionalų servisą:
- Ilgametė patirtis: patyrę specialistai geriau supranta BMW automobilių specifiką ir dažniausius gedimus.

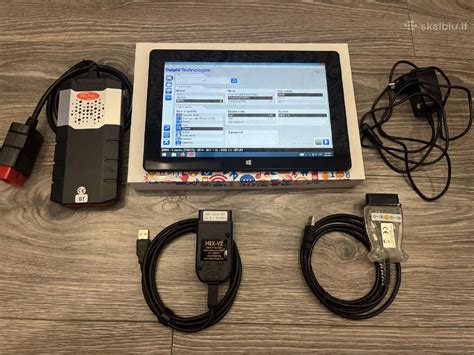

- Originali įranga: naudojant originalią diagnostikos įrangą, galima tiksliai nustatyti gedimus ir atlikti tinkamus programavimo bei kodavimo darbus.
- Garantija: suteikiama garantija atliktiems darbams, užtikrinanti ramybę ir pasitikėjimą.
- Kompleksiniai sprendimai: siūlomos visos BMW remonto paslaugos vienoje vietoje, nuo smulkių gedimų šalinimo iki sudėtingų variklio kapitalinių remontų.
Kitos „BM Servisas“ paslaugos, susijusios su BMW E65:
- Variklio remontas: nuo smulkaus tvarkymo iki kapitalinio remonto, su garantija.
- Važiuoklės remontas: diagnostika ir remontas, užtikrinant saugumą ir komfortą.
- Autoelektriko paslaugos: sudėtingų elektros sistemos gedimų sprendimas, naudojant originalią įrangą, nuo nutrūkusio laido suradimo iki BMW ar Mini automobilio kodavimo ar programavimo.
- Purkštukų remontas: dyzelinių kuro sistemos purkštukų diagnostika ir restauravimas.
- DPF filtrų ir katalizatorių priežiūra: valymas, restauravimas, keitimas ir programavimas.
- Programavimas ir kodavimas: šviesų modulių, automatinių dėžių softų atnaujinimas, skydelių ir multimedijos kalbų keitimas, naujų modulių pririšimas.
Profesionaliai atlikta diagnostika yra esminė norint efektyviai išspręsti Webasto sistemos problemas. Pasitikėdami patyrusiais specialistais, galėsite būti tikri, kad jūsų BMW E65 pagalbinė šildymo sistema veiks ilgai ir patikimai.
