Hidraulinis vairo stiprintuvas (HVS) yra esminis MTZ traktoriaus mazgas, užtikrinantis lengvesnį ir patogesnį valdymą. Tinkamas HVS pajungimas ir priežiūra yra būtini norint išvengti problemų ir užtikrinti ilgalaikį sistemos veikimą. Šiame straipsnyje išsamiai aptarsime MTZ hidraulinio vairo pajungimą, įskaitant schemas, instrukcijas, patarimus ir dažniausiai pasitaikančias problemas.
Hidraulinio Vairo Sistemos Komponentai
Prieš pradedant pajungimo procesą, svarbu suprasti pagrindinius hidraulinio vairo sistemos komponentus:
- Hidraulinis siurblys (NŠ-10): Sukuria hidraulinį slėgį, reikalingą vairo stiprintuvui veikti. NŠ-10 yra populiarus pasirinkimas MTZ traktoriams.
- Hidraulinis skirstytuvas (hidro paskirstytojas): Nukreipia hidraulinį skystį į atitinkamą cilindro pusę, priklausomai nuo vairuotojo veiksmų.
- Hidraulinis cilindras: Pakeičia hidraulinę energiją į mechaninę jėgą, padedančią pasukti priekinius ratus. Dažnai naudojamas C50 cilindras.
- Tepalo bakas: Rezervuaras hidrauliniam skysčiui.
- Aukšto ir žemo slėgio žarnos (vamzdeliai): Jungia visus sistemos komponentus ir perduoda hidraulinį skystį.
- Vairo kolonėlė: Valdo hidraulinį skirstytuvą, reaguodama į vairuotojo veiksmus.
- Filtrai: Valo hidraulinį skystį nuo nešvarumų ir užtikrina sklandų sistemos veikimą.

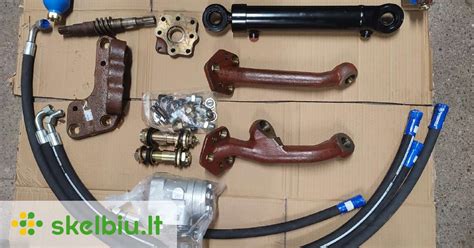

MTZ vairo komplektas - tai komponentų rinkinys, skirtas patobulinti arba pakeisti esamą traktoriaus vairo sistemą. Dažniausiai tai apima hidraulinį stiprintuvą, cilindrą, siurblį, žarnas ir kitas būtinas dalis. Pagrindinis vairo komplekto tikslas - palengvinti traktoriaus valdymą, sumažinti vairuotojo pastangas ir pagerinti manevringumą.
Kodėl Verta Svarstyti MTZ Vairo Komplekto Įdiegimą?
- Lengvesnis valdymas: Hidraulinis stiprintuvas sumažina jėgą, reikalingą vairui pasukti, ypač dirbant su sunkiu priekiniu inventoriumi arba nelygiu reljefu.
- Pagerintas manevringumas: Leidžia lengviau manevruoti ankštose vietose ir posūkiuose, kas svarbu dirbant laukuose arba ūkyje.
- Sumažintas vairuotojo nuovargis: Palengvina ilgalaikį darbą, sumažindamas fizinę įtampą.
- Padidintas saugumas: Tikslesnis ir lengvesnis valdymas padidina saugumą dirbant su traktoriumi.
MTZ Vairo Komplektų Tipai
Yra keletas skirtingų tipų MTZ vairo komplektų, skirtų įvairiems MTZ modeliams ir poreikiams. Svarbu pasirinkti tinkamą komplektą, atsižvelgiant į jūsų traktoriaus modelį, pagaminimo metus ir darbų pobūdį.
Hidrauliniai Vairo Komplektai
Tai populiariausias ir efektyviausias vairo komplektų tipas. Jie naudoja hidraulinį stiprintuvą, kuris padeda vairuotojui pasukti vairą. Hidrauliniai komplektai gali būti su vienpusiu arba dvipusiu cilindru. Dvipusiai cilindrai užtikrina tolygesnį ir galingesnį stiprinimą abiem kryptimis. Kai kurie vartotojai, keisdami vairo kolonėlę į dozatorių ir cilindrą, svarsto, ar dėti vienpusį cilindrą priekyje po balkiu, prisukamą prie paduko, ar dvipusį, kuris sukasi prie balkio. Vienpusis cilindras yra prisukamas prie paduko po balkiu.
Mechaniniai Vairo Komplektai
Tai paprastesni ir pigesni komplektai, kurie naudoja mechaninius perdavimo mechanizmus, kad palengvintų vairavimą. Jie nėra tokie efektyvūs kaip hidrauliniai, bet gali būti tinkami senesniems MTZ modeliams arba tiems, kurie naudoja traktorių rečiau.
Vairo Kolonėlės Komplektai
Šie komplektai apima naują vairo kolonėlę su integruotu hidrauliniu stiprintuvu. Jie gali būti geras pasirinkimas, jei esama vairo kolonėlė yra susidėvėjusi arba pažeista. Atliekamas MTZ-80 vairo kolonėlės keitimas.
MTZ Hidraulinio Vairo Pajungimo Schema ir Instrukcija
Toliau pateikiama tipinė MTZ hidraulinio vairo pajungimo schema. Atkreipkite dėmesį, kad konkreti schema gali šiek tiek skirtis priklausomai nuo MTZ modelio ir HVS tipo.
Pagrindiniai Schemos Elementai
- Siurblys (NŠ-10): Pajungiamas prie variklio ir tiekia hidraulinį skystį.
- Tepalo bakas: Tepalas siurbiamas iš bako.
- Skirstytuvas: Gauna hidraulinį skystį iš siurblio ir nukreipia jį į hidraulinį cilindrą.
- Hidraulinis cilindras: Pajungtas prie vairo traukių ir padeda pasukti ratus.
- Žarnos: Jungia visus komponentus. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas.
MTZ Hidraulinio Vairo Pajungimo Instrukcija
Ši instrukcija apima pagrindinius hidraulinio vairo pajungimo žingsnius. Prieš pradėdami darbus, įsitikinkite, kad turite reikiamus įrankius ir medžiagas, įskaitant hidraulinį skystį, žarnas, jungtis ir raktus.
- Pasiruošimas:
- Atjunkite akumuliatorių.
- Patikrinkite, ar visi komponentai yra tvarkingi ir švarūs.
- Įsitikinkite, kad turite tinkamą hidraulinį skystį.
- Siurblio montavimas:
- Sumontuokite hidraulinį siurblį (NŠ-10) ant variklio pagal gamintojo instrukcijas.
- Įsitikinkite, kad siurblys tinkamai pritvirtintas.
- Skirstytuvo montavimas:
- Pritvirtinkite hidraulinį skirstytuvą prie traktoriaus rėmo patogioje vietoje.
- Cilindro montavimas:
- Sumontuokite hidraulinį cilindrą ant priekinio tilto ir prijunkite jį prie vairo traukių.
- Įsitikinkite, kad cilindras juda laisvai ir netrukdo kitiems komponentams.
- Žarnų pajungimas:
- Pajunkite hidraulines žarnas pagal schemą. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas.
- Naudokite naujas sandarinimo tarpines, kad išvengtumėte nuotėkio.
- Tepalo bako pajungimas:
- Prijunkite tepalo baką prie siurblio ir skirstytuvo.
- Sistemos užpildymas:
- Užpildykite hidraulinę sistemą hidrauliniu skysčiu pagal gamintojo rekomendacijas.
- Patikrinkite, ar nėra nuotėkio.
- Sistemos nuorinimas:
- Nuorinkite hidraulinę sistemą, kad pašalintumėte orą. Tai galima padaryti sukant vairą į vieną ir į kitą pusę kelis kartus. Po vairo kolonėlės pakeitimo svarbu atkreipti dėmesį į tinkamą žarnų pajungimą, naujų manžetų naudojimą ir sistemos nuorinimą.
- Patikrinimas:
- Užveskite variklį ir patikrinkite, ar hidraulinis vairo stiprintuvas veikia tinkamai.
- Patikrinkite, ar nėra nuotėkio.
Kai kuriuose MTZ modeliuose gali prireikti papildomų modifikacijų montuojant hidraulinį vairą, ypač jei traktorius yra senesnis. Tai gali apimti laikiklių privirinimą cilindrui pritvirtinti.
Patarimai ir Rekomendacijos
- Tepalo pasirinkimas: Naudokite tik rekomenduojamą hidraulinį skystį. Netinkamas tepalas gali pažeisti sistemą. Dažniausiai rekomenduojamas hidraulinis tepalas, skirtas hidraulinėms sistemoms. Nuo naujo traktoriaus per 6 metus tepalas gali subėgti į tiltą, kol hidraulika veikia. Jei siurblys buvo nuimtas, o salnikas nebuvo išverstas, bet po pakeitimo naujais komponentais siurblys veikia be priekaištų ir su skystesniais Shell hidrauliniais tepalais, galima daryti išvadą, kad guma prarado savo sandarinimo savybes, sukietėjo, padilo ir tapo netinkama.
- Filtro priežiūra: Reguliariai keiskite hidraulinį filtrą. Užsikimšęs filtras gali sumažinti sistemos efektyvumą ir pažeisti siurblį.
- Žarnų patikra: Reguliariai tikrinkite žarnas dėl pažeidimų. Pažeistos žarnos gali sukelti nuotėkį ir sumažinti sistemos slėgį.
- Nuotėkio paieška: Reguliariai tikrinkite sistemą dėl nuotėkio. Nedelsiant pašalinkite nuotėkį, kad išvengtumėte didesnių problemų.
- Profesionali pagalba: Jei nesate tikri dėl savo gebėjimų, kreipkitės į profesionalų. Neteisingas pajungimas gali pažeisti sistemą ir sukelti rimtų problemų.
- Vairuotojo įgūdžiai: Venkite staigių posūkių ir perkrovų. Tai gali pažeisti hidraulinę sistemą.
# 2 | MTZ vairo kolonėlės remontas. Tarpinių keitimas. Padarytos klaidos
Dažniausiai Pasitaikančios Problemos ir Jų Šalinimas
Šiame skyriuje aptarsime dažniausiai pasitaikančias problemas, susijusias su MTZ hidrauliniu vairu, ir kaip jas išspręsti.
- Vairas sunkus:
- Galimos priežastys: Žemas hidraulinio skysčio lygis, užsikimšęs filtras, pažeistas siurblys, oro patekimas į sistemą.
- Šalinimo būdai: Patikrinkite ir papildykite hidraulinio skysčio lygį, pakeiskite filtrą, patikrinkite siurblį ir, jei reikia, pakeiskite jį, nuorinkite sistemą.
- Tepalo putojimas:
- Galimos priežastys: Oro patekimas į sistemą, netinkamas hidraulinis skystis.
- Šalinimo būdai: Patikrinkite žarnų jungtis dėl sandarumo, nuorinkite sistemą, pakeiskite hidraulinį skystį rekomenduojamu. Jei prie tepalo įpylimo kamščio pramuša tepalą, tai rodo oro siurbimą kažkur tarp tepalo bako ir siurblio. Tepalui susimaišius su oru, susidaro "gazirovka", kuri grįžusi į baką plečiasi ir išlipa lauk.
- Nuotėkis:
- Galimos priežastys: Pažeistos žarnos, susidėvėjusios sandarinimo tarpinės, pažeisti komponentai. Salniko išvertimą gali lemti netikėtas slėgio pliūpsnis (užsikimšimas), brokas, gumos sukietėjimas ar dilimas.
- Šalinimo būdai: Pakeiskite pažeistas žarnas, sandarinimo tarpines, komponentus.
- Netolygus vairo veikimas:
- Galimos priežastys: Pažeistas skirstytuvas, oro patekimas į sistemą.
- Šalinimo būdai: Patikrinkite skirstytuvą ir, jei reikia, pakeiskite jį, nuorinkite sistemą.
- Sunkus T-16 hidraulinio vairo montavimas:
- Jei T-16 (senesnio modelio) turi tik vieną paprastą NŠ-10 siurbliuką, užmaitinus nuo jo papildomai dozatorių ("donfosą"), to gali neužtekti. Geriau iškart galvoti apie atskirą siurbliuką šiam reikalui. Originaliai šie traktoriai su hidrauliniu vairu turi dvigubą hidraulinį siurblį. Rekomenduojama dėti dvigubą siurblį arba NŠ-10 keisti į NŠ-16 ir paskirstytoją į bulgarišką, taip pat reikės perdaryti žarnas ir pridėti papildomą štucerį į paskirstytoją.
Kaip Pasirinkti Tinkamą MTZ Vairo Komplektą?
Renkantis MTZ vairo komplektą, svarbu atsižvelgti į šiuos veiksnius:
- Traktoriaus modelis ir pagaminimo metai: Patikrinkite, ar komplektas yra suderinamas su jūsų konkrečiu MTZ modeliu ir pagaminimo metais. Gamintojai dažnai nurodo suderinamumo informaciją produkto aprašyme.
- Darbų pobūdis: Apsvarstykite, kokius darbus dažniausiai atliekate su traktoriumi. Jei dirbate su sunkiu inventoriumi arba nelygiu reljefu, rekomenduojama rinktis hidraulinį komplektą su dvipusiu cilindru.
- Biudžetas: Vairo komplektų kainos gali labai skirtis. Nustatykite biudžetą ir ieškokite komplekto, kuris atitinka jūsų poreikius ir finansines galimybes.
- Gamintojo reputacija: Pasirinkite patikimą gamintoją, kuris siūlo kokybiškus produktus ir gerą aptarnavimą po pardavimo.
- Atsiliepimai: Perskaitykite kitų vartotojų atsiliepimus apie skirtingus komplektus, kad gautumėte daugiau informacijos apie jų patikimumą ir veikimą.
MTZ Vairo Komplekto Įdiegimas: Žingsnis po Žingsnio
MTZ vairo komplekto įdiegimas gali būti atliktas savarankiškai, jei turite pagrindinius mechanikos įgūdžius ir reikiamus įrankius. Tačiau, jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į kvalifikuotą mechaniką.
Štai bendras MTZ vairo komplekto įdiegimo procesas:
- Paruošimas:
- Atjunkite akumuliatorių.
- Pastatykite traktorių ant lygaus paviršiaus ir užblokuokite ratus.
- Surinkite reikiamus įrankius: raktus, veržliarakčius, reples, atsuktuvus, hidraulines žarnas ir jungtis.
- Perskaitykite komplekto instrukcijas.
- Senos vairo sistemos pašalinimas:
- Atsukite ir nuimkite seną vairo kolonėlę (jei reikia).
- Atjunkite senas hidraulines žarnas ir cilindrus (jei yra).
- Pašalinkite seną vairo mechanizmą.
- Naujo vairo komplekto montavimas:
- Sumontuokite naują vairo kolonėlę (jei yra).
- Pritvirtinkite hidraulinį cilindrą prie priekinio tilto.
- Sumontuokite hidraulinį siurblį prie variklio.
- Prijunkite hidraulines žarnas tarp siurblio, cilindro ir vairo kolonėlės.
- Įsitikinkite, kad visos jungtys yra sandarios. Kalbant apie žarnų atsirinkimą ir pajungimą (tepalo padavimui, grįžtamam ir cilindrui), svarbu iššifruoti štucerių raidžių reikšmes, ypač jei dozatorius yra iš kombaino "Forstchritt". Patikrinta, kad "donfosas" (dozatorius) iš "Forstchritt" kombaino su parametrais 160 ir 16 MPO yra tinkamas.
- Sistemos užpildymas ir oro pašalinimas:
- Užpildykite hidraulinę sistemą rekomenduojamu hidrauliniu skysčiu.
- Pašalinkite orą iš sistemos, atsukdami oro išleidimo varžtus ant cilindro ir siurblio.
- Patikrinkite skysčio lygį ir papildykite, jei reikia.
- Testavimas:
- Prijunkite akumuliatorių.
- Paleiskite variklį ir patikrinkite, ar vairo sistema veikia sklandžiai.
- Pasukite vairą į kairę ir į dešinę, patikrindami, ar nėra nutekėjimų.
- Atlikite bandomąjį važiavimą, kad įsitikintumėte, jog traktorius valdomas lengvai ir tiksliai.
MTZ/Belarus hidraulinės pakabos pastiprinimo komplektas padidina pakabos keliamąją galią.
Svarbūs Patarimai ir Atsargumo Priemonės
- Prieš pradėdami įdiegimą, atidžiai perskaitykite komplekto instrukcijas.
- Naudokite tik rekomenduojamus hidraulinius skysčius ir tepalus.
- Įsitikinkite, kad visos jungtys yra sandarios, kad išvengtumėte nutekėjimų.
- Jei neturite patirties dirbant su hidraulinėmis sistemomis, kreipkitės į kvalifikuotą mechaniką.
- Būkite atsargūs dirbdami su sunkiomis dalimis ir įrankiais.
Priežiūra ir Eksploatacija
Norint užtikrinti ilgą ir patikimą MTZ vairo komplekto veikimą, svarbu reguliariai atlikti priežiūrą:
- Reguliariai tikrinkite hidraulinio skysčio lygį ir papildykite, jei reikia.
- Patikrinkite žarnų ir jungčių sandarumą.
- Tepkite judančias dalis.
- Laiku pakeiskite susidėvėjusias dalis.
Tinkamai pasirinktas ir įdiegtas MTZ vairo komplektas gali žymiai pagerinti traktoriaus valdymą, padidinti saugumą ir sumažinti vairuotojo nuovargį. Laikydamiesi šiame straipsnyje pateiktų patarimų, galėsite sėkmingai atnaujinti savo MTZ traktoriaus vairo sistemą ir mėgautis patogesniu ir efektyvesniu darbu.
