Kardaninis velenas, dar kitaip vadinamas varančiuoju velenu, pavaros velenu arba tiesiog „kardanu“, yra esminė transporto priemonės pavaros sistemos dalis. Nors iš pirmo žvilgsnio gali atrodyti kaip paprastas metalinis cilindras, šis komponentas atlieka gyvybiškai svarbią funkciją - perduoda sukimosi jėgą iš variklio į ratus. Kardaninis velenas yra be galo svarbi transmisijos detalė, reikalinga visų pirma galiniais (RWD) ir keturiais ratais varomoms transporto priemonėms (AWD/4WD).
Kardaninio veleno paskirtis ir veikimo principas
Pagrindinė kardaninio veleno paskirtis - perduoti galią ir sukimo momentą (Nm) iš transporto priemonės pavarų dėžės arba diferencialo į ratus, realizuojant variklio generuojamą galią. Kad variklio generuojama galia virstų judėjimu ir suktų ratus, ją reikia kažkaip perduoti.
Priklausomai nuo automobilio komponuotės, tai gali būti galiniai arba visi keturi ratai:
- Galiniais ratais varomose transporto priemonėse šis velenas perduoda galią galinei ašiai.
- Visais varomaisiais ratais varomose transporto priemonėse paprastai būna du kardanai: vienas skirtas priekinei, kitas - galinei ašiai, todėl galia perduodama į keturis ratus.
Kartu su galia, į ratus perduodamas ir sukimo momentas (Nm). Šis parametras yra labai svarbus tam, kad transporto priemonė galėtų judėti į priekį.
Be tiesioginio galios perdavimo, kardaninis velenas atlieka dar vieną svarbią funkciją: prisitaiko prie nuolat kintančios transporto priemonės pakabos darbo ir judėjimo. Dėl šios priežasties jis dažnai komplektuojamas su viena ar daugiau kryžminių jungčių (U formos jungčių) arba varančiaisiais lankstais (CV jungtimis). Šios jungtys leidžia sklandžiai perduoti galią net ir esant dideliems kampams tarp kardaninio veleno ir su juo jungiamų mazgų (transmisijos ir diferencialo). Varančiųjų velenų dėka pakabos sistema įgyja lankstumo. Kai kuriose transporto priemonėse, pavyzdžiui, sunkvežimiuose ir visureigiuose, varantysis velenas padeda išlaikyti transporto priemonės ratų bazę, t. y. atstumą tarp priekinių ir galinių ratų.
Kardaninis velenas jungiasi su diferencialu. Pastarasis atsakingas už:
- Vienodą variklio galios nukreipimą 90 laipsnių kampu į skirtingose ašies pusėse esančius ratus.
- Galimybę ratams suktis skirtingais greičiais (pvz., posūkiuose).
Kardaninio veleno konstrukcija ir tipai
Kardaninis velenas yra metalinė ašis, kurios galuose yra lanksčios jungtys. Jos reikalingos tam, kad sujungimo taškai galėtų tarpusavyje judėti, nepažeidžiant veleno ir netrikdant jo sukimosi.
Pagrindiniai komponentai
Skirtingoms transporto priemonėms skirti kardanai gali būti sudaryti iš skirtingų dalių, tačiau dažniausiai jis yra sudarytas iš:
- Velenas (vamzdis) - pagrindinis komponentas, atsakingas už sukimo momento perdavimą.
- Priekinė sankaba.
- Galinio flanšo.
- 2 U jungtys (kryžminės jungtys).
- Slydimo jungtys.
Kiekviena kardano dalis yra atsakinga už tam tikrą veiksmą. Štai, pavyzdžiui, U jungtys yra atsakingos už lankstumą ir apsaugo veleną nuo lankstymo ir jo sukeltų gedimų. Kardaninių velenų gamybai dažniausiai yra naudojamas plienas. Varančiojo veleno konstrukcija priklauso nuo transporto priemonės konfigūracijos ir gamintojo pageidavimų.
Kardaninių velenų tipai

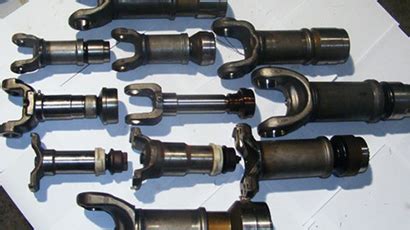

Keleivinėse transporto priemonėse naudojami įvairių konstrukcijų varomieji velenai, pritaikyti skirtingoms pavaros konfigūracijoms ir našumo reikalavimams:
- Vientisi kardaniniai velenai: Tai standartinis veleno tipas, dažniausiai sutinkamas transporto priemonėse su trumpesne ratų baze. Jie pasižymi paprastumu ir lengvumu, tačiau jų ilgis yra ribotas, nes didesniu greičiu jie gali patirti didesnę vibraciją ir deformacijas.
- Dviejų dalių kardaniniai velenai: Šie velenai naudojami ilgesnės ratų bazės transporto priemonėse. Juos sudaro du atskiri velenai, sujungti kryžme ar lankstu ir tvirtinami ant centrinio atraminio guolio. Tokia konstrukcija suteikia didesnį lankstumą pritaikant veleno ilgį ir efektyviai sumažina vibraciją. Pavyzdžiui, kai kurie autobusai gali turėti dviejų dalių kardaninį veleną su centriniu atraminiu guoliu, padedančiu paskirstyti pavaros svorį.
- Anglies pluošto kardaniniai velenai: Naudojami didelės galios transporto priemonėse, šie velenai yra ypač lengvi, tvirti ir ilgaamžiai. Jie sumažina inercijos momentą, taip gerindami transporto priemonės pagreitį ir bendrą valdymą.
- Plieniniai kardaniniai velenai: Dažniausiai sutinkami ir naudojami įprastuose automobiliuose. Plieniniai velenai siūlo gerą tvirtumo, ilgaamžiškumo ir ekonomiškumo balansą.
Kardaninės jungtys (Guibo) ir universaliosios jungtys (U-Joint)
Kardaninis velenas yra sudarytas iš daugelio komponentų, tarp kurių svarbią vietą užima kardaninės jungtys (dar vadinamos lankstaus disko jungtimis arba guibo) ir universaliosios jungtys (arba U formos jungtys).
Kardaninės jungtys (Guibo)
Kardaninė jungtis yra „minkšta grandis“ transmisijoje, paprastai pagaminta iš tvirto guminio disko su įlietomis metalinėmis įvorėmis. Ji montuojama tarp pavarų dėžės išėjimo veleno ir pirmojo kardaninės jungties flanšo. Pagrindinės jos funkcijos yra:
- Transmisijos smūgio absorbcija: Sugeria staigius smūgius, atsirandančius staigiai atleidus sankabą ar agresyviai perjungus pavaras, taip apsaugodama transmisijos krumpliaračius ir diferencialą.
- Vibracijos izoliacija (NVH): Neleidžia variklio vibracijoms būti perduodamoms į automobilio kėbulą, užtikrinant tylą ir komfortą salone.
- Mažo kampo kompensacija: Išlygina nedidelius kampinius netikslumus tarp pavarų dėžės ir kardaninio veleno, atsirandančius dėl variklio pasvirimo.
Universaliosios jungtys (U-Joint)
Universaliosios jungtys (kryžminės jungtys) yra atsakingos už tai, kad kardaninis velenas galėtų lankstytis dideliais kampais, perduodant sukimąsi. Jos susideda iš kryžminės dalies su keturiais guoliais, kurie leidžia sklandžiai judėti net ir esant kintantiems kampams tarp transmisijos ir diferencialo. Kryžminė jungtis dar vadinama elastine.
Kardaninio veleno priežiūra ir gedimai
Nors kardaninis velenas paprastai yra patikimas ir ilgaamžis komponentas, vis dėlto jis gali susidėvėti ar pažeisti. Automobilių dalys dėvisi ir genda, o viena iš svarbių, tačiau dažnai nepastebimų dalių yra kardaninis velenas. Jis vaidina esminį vaidmenį perduodant variklio sukimo momentą į ratus, todėl jo būklė tiesiogiai veikia automobilio veikimą ir saugumą.
Kardaninio veleno priežiūra ir profilaktika
Tinkama kardaninio veleno priežiūra yra būtina sklandžiam pavaros sistemos darbui ir ilgaamžiškumui užtikrinti. Verta pabrėžti, kad dėmesio reikalauja U jungtys, jas būtina reguliariai sutepti arba pakeisti. Rekomenduojama atlikti šiuos veiksmus:
- Tepimas: Kardaninio veleno universaliąsias jungtis reikia reguliariai tepti, kad būtų išvengta pernelyg didelio susidėvėjimo.
- Reguliarūs patikrinimai: Periodiniai vizualiniai patikrinimai padeda anksti nustatyti galimus susidėvėjimo, pažeidimo ar disbalanso požymius. Mechanikai gali pastebėti korozijos pažeidimus, įlenkimus ar įtrūkimus.
- Balansavimas: Norint užtikrinti sklandų veikimą ir išvengti vibracijos, reikia subalansuoti kardaninius velenus. Jei sukimosi metu juntama vibracija, gali prireikti iš naujo subalansuoti kardaninį veleną. Tai užtikrina tolygų jo darbą ir apsaugo kitus transmisijos mazgus nuo per didelės apkrovos.
- Išlygiavimas: Norint užtikrinti, kad kardaninis velenas veiktų efektyviai, būtinas tinkamas išlygiavimas.
Dažniausi kardaninio veleno gedimai ir jų priežastys
Nepaisant tvirtos konstrukcijos, kardaniniai velenai gali sugesti. Dažniausiai pasitaikantys gedimai apima:
- Kryžminių jungčių ar varančiųjų lankstų gedimai: Šios jungtys, atsakingos už veleno lankstumą, gali susidėvėti dėl tepimo trūkumo, užteršimo ar tiesiog bendro nusidėvėjimo. Tai sukelia triukšmą ir vibraciją.
- Kardaninio veleno disbalansas: Dėl pažeidimo ar nusidėvėjimo velenas gali prarasti balansą, sukeldamas vibraciją, kuri gali pažeisti kitus pavaros komponentus. Šis ilgas kardaninis velenas sukasi visada ir turi būti labai gerai subalansuotas norint išvengti vibracijų.
- Susidėvėjimas ir korozija: Aplinkos poveikis ir tarša gali sukelti veleno koroziją, susilpnindama metalą ir sukeldama priešlaikinį susidėvėjimą.
- Atraminio guolio gedimas: Dviejų dalių kardaninio veleno centrinio atraminio guolio susidėvėjimas yra dažnas gedimas, sukeliantis papildomą laisvumą ir didesnes vibracijas.
- Išbėgęs tepalas iš lanksčių jungčių: Jeigu šalia rato matote tepaluotą vietą, galimai jis išbėgo iš pusašio lanksčios jungties.
Kardaninio veleno gedimo simptomai
Norint pastebėti varančiojo veleno problemas, reikia budrumo. Kardaninio veleno problemos gali ne tik pabloginti automobilio veikimą, bet ir sukelti rimtų saugumo problemų.
- Neįprasta vibracija: Vienas iš pirmųjų ženklų, kad kardaninis velenas gali būti pažeistas arba susidėvėjęs, yra neįprasta vibracija važiuojant. Jei jaučiate vibraciją, sklindančią iš automobilio dugno, ypač važiuojant didesniu greičiu (važiuojant dideliu greičiu), šis simptomas gali rodyti pavaros veleno disbalansą arba pažeidimą. Vibracija - dažniausiai pasitaikanti problema su pagrindiniais kardaniniais velenais yra vibracija, kuri ypatingai jaučiama įsibėgėjant.
- Garsai: Įsiklausykite, ar nesigirdi neįprasto barškėjimo, bildėjimo ar spargsėjimo garsų greitėjant bei lėtėjant. Garsai, tokie kaip stuksenimas, spragsėjimas arba girgždėjimas, sklindantys iš automobilio dugno, taip pat gali reikšti problemas su kardaniniu velenu. Šie garsai dažnai būna nereguliarūs ir gali sustiprėti sukant, greitėjant arba važiuojant per nelygumus. Ritmiškas girgždėjimas, ypač važiuojant lėtai ar atbuline eiga, metalo žvangėjimas arba bildesys perjungiant pavaras gali reikšti susidėvėjusią universaliosios jungties.
- Automobilio valdymo problemos: Kardaninio veleno problemos gali turėti įtakos automobilio valdymui. Jei pastebite, kad automobilis pradeda „traukti“ į vieną pusę arba jį sunkiau valdyti, tai gali būti dėl kardaninio veleno ar jo komponentų problemų.
- Alyvos nuotėkiai: Kitas ženklas, kad kardaninį veleną gali tekti keisti, yra alyvos nuotėkiai aplink veleną ar jo sujungimus.
- Laisvumas arba ašinis judėjimas: Jei pastebite, kad kardaninis velenas turi laisvumo ar juda ašiniu būdu (pirmyn ir atgal), tai taip pat yra aiškus ženklas, kad jį reikia tikrinti.
Kaip pakeisti kardaninio veleno gofruotąją membraną [AUTODOC PAMOKA]
Diagnostika: kaip patikrinti kardaninio veleno būklę
Jei įtariate, kad jūsų automobilio kardaninis velenas gali būti pažeistas ar susidėvėjęs, svarbu atlikti išsamią patikrą. Kardaninio veleno būklę galima patikrinti ir savarankiškai, laikantis saugos reikalavimų. Automobilis turi būti saugiai pakeltas, pavarų dėžė - neutralioje padėtyje, įjungtas rankinis stabdis ir panaudoti ratų blokatoriai.
Patikrinimo etapai
- Vizualinė apžiūra (Guibo): Patikrinkite kardaninę jungtį (guibo) prie pavarų dėžės. Ieškokite įtrūkimų, atsilupusios gumos ar kitų pažeidimų. Taip pat ieškokite akivaizdžių pažeidimų, įtrūkimų ar deformacijų kardaninio veleno paviršiuje. Raudonos rūdžių dulkės aplink jungtį taip pat gali būti susidėvėjusios universaliosios jungties požymis.
- Laisvumo (kryžių) patikrinimas: Tvirtinai suimkite varančiojo veleno vamzdį ir pabandykite jį judinti įvairiomis kryptimis. Universalioje jungtyje neturėtų būti jokio laisvumo. Pabandykite judinti kardaninį veleną pirmyn ir atgal.
- Eigos sklandumo patikrinimas (užstrigęs skersinis): Atjunkite kardaninį veleną nuo diferencialo. Pajudinkite skersinį veleną ranka visomis kryptimis. Judėjimas turėtų būti sklandus. Jei jaučiate pasipriešinimą ar „žingsniuojantį“ judesį, jungtis yra pažeista.
- Klausykitės garsų: Važiuodami atkreipkite dėmesį į bet kokius neįprastus garsus, sklindančius iš automobilio dugno.
- Kreipkitės į specialistą: Jei nesate tikri dėl savo gebėjimų patikrinti kardaninį veleną ar įtariate, kad problema gali būti rimtesnė, visada geriausia kreiptis į kvalifikuotą mechaniką.
Kardaninių velenų remontas ir keitimas
Varančiųjų velenų remontas gali būti brangus ir sudėtingas. Paprastesnė užduotis, pavyzdžiui, kardano šarnyrinės jungties pakeitimas, yra palyginti nebrangi. Tačiau jei pats kardaninis velenas yra smarkiai pažeistas arba išbalansuotas, jį gali tekti keisti visą, o tai kainuoja brangiau bei reikalauja daugiau laiko. Remonto sudėtingumas priklauso nuo konkrečios problemos.
Pagrindinės kardaninio veleno detalės, kurios gali būti keičiamos, yra kryžminės jungtys ir pakabinamas guolis. Paprastai pakabinamas guolis tarnauja apie 100-150 tūkst. kilometrų, priklausomai nuo kokybės ir vairavimo sąlygų. Jei kardaninis velenas visiškai sugenda, automobilis gali prarasti galimybę perduoti sukimo momentą į ratus, o tai reiškia, kad jis nebegalės judėti. Be to, sugadintas kardaninis velenas gali pakenkti kitiems automobilio komponentams, tokiems kaip transmisija, diferencialas ar netgi rėmas, jei jo dalys pradės judėti nekontroliuojamai. Jei pastebite bet kurį iš aukščiau minėtų ženklų arba patikrinimas atskleidžia pažeidimų, svarbu nedelsiant pakeisti kardaninį veleną.
Specializuoti servisai atlieka šiuos darbus:
- Remontuojami visų tipų lengvųjų, mikroautobusų ir sunkiojo transporto kardanai.
- Atliekami visi tekinimo, frezavimo bei suvirinimo darbai.
- Balansuojami kardaniniai velenai iki 6 m ilgio, skirti žemės ūkio technikai, spec. transportui, limuzinams, keturračiams, motociklams, statybos technikai, geležinkelio transportui.
- Atliekamas visų tipų kardaninių velenų pakabinamų guolių keitimas bei restauravimas.
- Keičiami kardaninių velenų vamzdžiai, atliekamas privirinamų šakučių keitimas.
- Keičiamos sunkvežimių, mikroautobusų, džipų, spec. transporto, traktorių, lengvųjų automobilių šlicų grupės naujomis.
Kardaninių velenų gamintojai ir kokybės vertinimas
Renkantis kardaninį veleną ar jo dalis, svarbu atkreipti dėmesį į gamintoją ir produkto kokybę. Ypač svarbu tai, kad gamintojas užtikrintų tikslų svorio atitikimą techninėms specifikacijoms, nes didesnis nei originalo svoris gali sukelti papildomų problemų guoliams ir pakeisti vibracijos charakteristikas.
Žinomi gamintojai ir jų produkcija
Kinija tapo svarbiu kardaninių velenų gamybos centru, siūlančiu įvairius sprendimus. Tarp žinomų gamintojų galima paminėti:
- Richconn: Pirmaujanti gamintoja, gaminanti tikslius CNC apdirbimo kardaninius velenus iš aukštos kokybės medžiagų.
- Huading: Įmonė, turinti kvalifikuotą tyrimų ir plėtros komandą bei naujausią įrangą, užtikrinanti aukštą gaminių kokybę.
- Ningbo ZODI: Siūlo vieno langelio principu teikiamas paslaugas ir turi kokybės sertifikatus, tokius kaip ISO 9001.
- JCM Auto: Didelė kardaninių velenų didmeninė rinka, siūlanti aukštos kokybės produktus už prieinamą kainą.
- Qingzhi: Specializuojasi „Chery“ automobilių dalių gamyboje, derindama pažangius gamybos įrenginius ir griežtus kokybės bandymus.
- HM: Siūlo novatoriškus, kokybiškus produktus, gamina tarptautinio standarto kardaninius velenus.
- Daohong: Vadovaujasi filosofija „Kokybė yra gyvenimas“, tikrina gaminių kokybę naujausioje gamybos bandymų laboratorijoje.
- EVER-POWER: Pirmaujanti gamintoja, garsėjanti aukščiausia gaminių kokybe, ISO sertifikuotais procesais ir pasauliniu mastu.
- Shining: Siūlo daug aukštos kokybės gaminių, atitinkančių ANSI ir DIN standartus, pabrėžia inovacijas ir konkurencingas kainas.
- Jiade Machinery: Viena iš pirmaujančių automobilių rėmų gamintojų, glaudžiai bendradarbiaujanti su didžiausiais automobilių gamintojais.
Renkantis gamintoją, svarbu atsižvelgti į:
- Produkto tipus: Įsitikinkite, kad tiekėjas siūlo reikiamo tipo velenus.
- Sertifikatus: Ieškokite sertifikatų, tokių kaip ISO 9001, IATF16949.
- Reputaciją: Atlikite tyrimą, skaitykite atsiliepimus.
- Kokybės kontrolę: Pasirinkite tiekėjus, kurie naudoja pažangias kokybės kontrolės sistemas.
- Bendravimą ir garantinį aptarnavimą: Svarbus greitas bendravimas ir garantinis aptarnavimas.
- Pritaikymą: Galimybė pritaikyti produktus pagal specifinius reikalavimus.
Patikimiausi atsarginių dalių prekių ženklai
Kardaninės jungtys (Guibo)
- Lemförder: Originalios įrangos gamintojas (OEM), siūlantis aukščiausios kokybės gumos mišinius ir pluoštus.
- Febi Bilstein / Swag: Patikimas pasirinkimas atsarginių dalių rinkoje, siūlantis gerą kokybę už prieinamą kainą.
- Meyle (HD serija): Siūlo sustiprintas, ilgaamžiškesnes universalias jungtis.
Universalios jungtys (U-Joint)
- Spicer (Dana): Aukščiausios klasės pasaulyje, ilgaamžiškumo sinonimas.
- GMB: Japonijos įmonė, siūlanti praktiškai originalios kokybės ir itin patikimus pasirinkimus, ypač azijietiškiems automobiliams.
- SKF: Švedijos guolių gamintojas, siūlantis aukščiausios kokybės atsargines dalis.
