Elektrinė pavara - tai elektromechaninis įrenginys, kuris paverčia elektros energiją į mechaninio judesio energiją, reikalingą darbinio įrenginio funkcionavimui. Elektros pavarose elektros energija paverčiama mechanine ir atvirkščiai, todėl ši savybė plačiai taikoma gamyboje. Šiuolaikinėje pramonėje vis dažniau taikomos automatizuotos elektrinės pavaros, kurios verčia judėti darbo mašinos įtaisus, atliekančius vykdomąsias operacijas.
Elektrinės pavaros esmė ir sandara
Pagrindinės ir privalomos elektrinės pavaros sudedamosios dalys yra elektros variklis (arba varikliai) ir darbo mašina. Be šių esminių komponentų, pavarą sudaro:
- Judesio perdavimo sistema: atsakinga už variklio sukurto judesio perdavimą darbiniam įrenginiui.
- Valdymo sistema: skirta elektros varikliui valdyti, užtikrinant norimą veikimo režimą.
- Keitikliai: elektros energijos keitikliai keičia šios energijos parametrus (įtampą, dažnį ir kt.).
- Perdavimo įtaisas: dėl galimo rezonanso šis įtaisas palaiko nevienodus variklio rotoriaus ir darbo įtaiso sūkių dažnius.
Elektrinių pavarų galia gali svyruoti nuo vato dalių iki kelių dešimčių megavatų.
Istorinė raida
Elektrinių pavarų atsiradimą lėmė Michaelo Faraday atradimai. 1821 metais jis sukūrė laboratorinį elektros variklio modelį, o 1831 metais atrado elektromagnetinės indukcijos dėsnį. Pirmąją elektros pavarą su elektromagnetų sistema 1834 metais sukonstravo Borisas Jakobis. Ši pavara buvo naudojama 12 vietų keleiviniam kateriui.
Elektrinių pavarų klasifikacija
Elektrinės pavaros gali būti klasifikuojamos pagal įvairius kriterijus, priklausomai nuo atliekamų funkcijų ar ypatumų:
Pagal variklių skaičių ir paskirtį
- Grupinė elektros pavara (šiuo metu nebenaudojama): vienas elektros variklis per sudėtingą transmisijų sistemą varė grupę arba visas fabriko mašinas.
- Vieno variklio elektros pavara: kiekvieną darbinį įrenginį varo atskiras elektros variklis.
- Daugiavariklinė elektros pavara: vieno darbinio įrenginio atskirus mechanizmus varo atskirais elektros varikliais. Tokios pavaros pasižymi paprastesnėmis judesio perdavimo sistemomis, tačiau sudėtingesnėmis valdymo sistemomis, kurioms valdyti dažnai naudojami mikroprocesoriai arba kompiuteriai.
Pagal elektros srovės tipą
- Nuolatinės srovės elektros pavaros.
- Kintamosios srovės elektros pavaros.
Pagal judesio pobūdį
- Vienos krypties sukamojo judesio pavaros.
- Reversinio sukamojo judesio pavaros.
- Reversinio slenkamojo judesio pavaros.
Pagal judesio perdavimo būdą
- Elektros pavara su reduktoriumi.
- Elektros pavara be reduktoriaus.
Pagal automatizavimo laipsnį
- Rankinio valdymo pavaros.
- Automatizuotosios pavaros.
- Programinio valdymo pavaros.
Pagal valdymo sistemą
- Atvirosios pavaros: neturi grįžtamojo ryšio.
- Uždarytosios pavaros: turi vieną ar kelis grįžtamojo ryšio kanalus, kurie informuoja apie sistemos išėjimo parametrų būklę.
Pagal el. pavaros paskirtį darbo mašinose
- Grupinė: el. pavara valdo keletą vienos mašinos ar keleto mašinų darbo įtaisus.
- Individualioji: el. pavara suteikia judesį tik vienam mašinos darbo įtaisui, variklis ir darbo mašina sudaro vientisą konstrukciją.
- Susietoji.
Pagal naudojamą variklį, keitiklį ir automatinio valdymo įtaisą
- Pagal naudojamą variklį: nuolatinės srovės, asinchroninė, sinchroninė pavara.
- Pagal keitiklį: tranzistorinė, tiristorinė pavara.
- Pagal automatinio valdymo įtaisą: automatizuota, programinio valdymo pavara.
Elektrinių variklių tipai elektrinėse pavarose
Dažniausiai elektrinėse pavarose naudojami šie elektros variklių tipai:

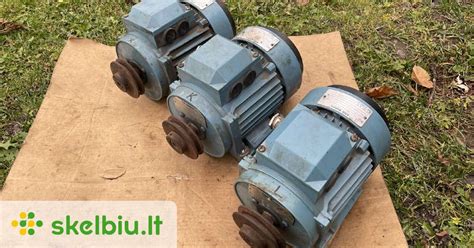

- Asinchroniniai elektros varikliai: tai pati populiariausia elektros pavarų rūšis, naudojama siurbliams, kompresoriams, ventiliatoriams pramonės ir žemės ūkio įmonėse.
- Sinchroniniai elektros varikliai: naudojami pavarose, perduodančiose judesį 200-300 kW galios siurbliams ir kompresoriams.
- Nuolatinės srovės nuoseklaus ir mišraus žadinimo varikliai: naudojami kėlimo ir traukos mechanizmuose, be asinchroninių elektros variklių.
- Lygiagrečiojo žadinimo nuolatinės srovės varikliai: naudojami metalo apdirbimo staklių, tekstilės, siuvimo prietaisų elektros pavarose.
Mokomasis planetinės pavaros rinkinys: funkcionalumas ir mokymo galimybės
Planetinės pavaros mokymo rinkinys yra skirtas praktiniam mechanikos ir pavarų technologijos mokymui. Ši mokymo sistema leidžia studentams ar mokiniams išsamiai susipažinti su planetinės pavaros konstrukcija, jos veikimo principu, surinkimo ir išardymo procesais bei mechaninių transmisijų darbo analize. Mokymo metu galima tirti pagrindinius pavaros komponentus, jų tarpusavio sąveiką ir sukimo momento perdavimo principus.
Konstrukcija ir surinkimo procesas
Įrenginys pateikiamas kaip savarankiško surinkimo mokymo rinkinys, kuriame visi komponentai pritaikyti praktiniams laboratoriniams darbams. Specialiai suprojektuota detalių sujungimo sistema leidžia surinkti ir išardyti pavarą be specialių presavimo ar ištraukimo įrankių, todėl mokymo procesas yra paprastas ir saugus. Naudojant mechaninius brėžinius arba išsamias surinkimo instrukcijas, mokiniai gali savarankiškai surinkti planetinę pavarą ir atlikti jos funkcinį patikrinimą naudojant rankinį ratą. Tokiu būdu geriau suprantami mechanizmo darbo principai ir transmisijos charakteristikos.
Rinkinio savybės ir komponentai
Rinkinyje naudojamos korozijai atsparios detalės, tokios kaip nerūdijančio plieno guoliai ir paviršiumi apdorotos metalinės konstrukcijos dalys. Pavaros korpusas pagamintas iš aliuminio liejinio, o visi komponentai pritaikyti intensyviam mokymui laboratorijose. Mokymo įrenginys suprojektuotas taip, kad eksperimentams nereikėtų naudoti tepimo medžiagų, todėl darbo vieta išlieka švari ir saugi.
Laikymas ir transportavimas
Komponentai laikomi specialiame transportavimo dėkle su putplasčio įdėklais, leidžiančiais aiškiai matyti visas detales ir greitai pastebėti trūkstamus elementus. Tokia laikymo sistema užtikrina patogų transportavimą ir tvarkingą įrangos saugojimą mokymo laboratorijose.
Integracija su skaitmenine mokymosi programine įranga
Sistema gali būti naudojama kartu su skaitmenine mokymosi programine įranga, leidžiančia papildytos realybės technologijos pagalba analizuoti pavaros konstrukciją trimatėje erdvėje, atlikti virtualius surinkimo procesus ir geriau suprasti mechaninių sistemų veikimą.
