Automobilio magnetolos pajungimas gali atrodyti sudėtingas procesas, tačiau su tinkama informacija ir įrankiais, tai gali būti atlikta savarankiškai. Ši instrukcija skirta tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, norintiems atnaujinti savo garso sistemą arba pakeisti seną magnetolą nauja.
Prieš pradedant: būtini įrankiai ir atsargumo priemonės
Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina pasirūpinti saugumu ir tinkamais įrankiais. Tai padės išvengti galimų elektros smūgių, automobilio elektros sistemos pažeidimų ir užtikrins kokybišką rezultatą.
Reikalingi įrankiai:
- Atsuktuvai: Reikės įvairių dydžių ir tipų atsuktuvų (plokščio ir kryžminio) tinkamų automobilio varžtams.
- Laidų nuėmiklis/replės: Šis įrankis skirtas nuimti izoliaciją nuo laidų nepažeidžiant pačio laido.
- Laidų sujungimo įrankiai: Gali prireikti replių, skirtų suspausti laidų jungtis, arba lituoklio ir alavo, jei pasirinksite litavimo būdą.
- Izoliacinė juosta: Būtina laidų izoliavimui po sujungimo. Geriausia naudoti specialią automobilinę izoliacinę juostą, kuri atsparesnė temperatūros pokyčiams.

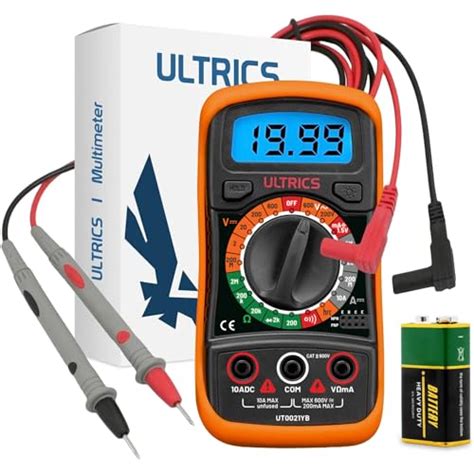

- Multimetras (testeris): Naudingas įrankis patikrinti, ar laiduose yra įtampa ir nustatyti teisingą poliškumą.
- Magnetolos išėmimo raktai (jei reikalingi): Kai kurioms magnetoloms išimti reikia specialių raktų. Jie dažnai būna komplekte su nauja magnetola.
- Nauja magnetola ir laidų adapteris (jei reikia): Įsitikinkite, kad nauja magnetola tinka jūsų automobiliui. Dažnai reikalingas specialus adapteris, kad prijungtumėte magnetolą prie automobilio laidų.
Saugos priemonės:
- Prieš pradedant darbus, atjunkite neigiamą akumuliatoriaus gnybtą. Tai padės išvengti trumpojo jungimo ir elektros smūgio.
- Prieš pradedant bet kokius darbus, būtina išjungti laidų maitinimą.
- Taip pat svarbu mūvėti gumines pirštines ir apsauginius akinius, kad apsisaugotumėte nuo elektros smūgių ir skraidančių šiukšlių.
- Laidai turi būti tinkamai įžeminti, kad nesusidarytų statinė elektros energija.
- Dirbant su laidais, reikia imtis saugos priemonių, kad būtų išvengta elektros smūgių ir kitų nelaimingų atsitikimų.
Žingsnis po žingsnio instrukcija
1. Akumuliatoriaus atjungimas
Pirmiausia, atjunkite neigiamą (-) akumuliatoriaus gnybtą. Tai svarbu norint išvengti elektros smūgio ir apsaugoti automobilio elektros sistemą nuo pažeidimų. Raskite akumuliatorių (dažniausiai po kapotu arba bagažinėje) ir atsukite neigiamo gnybto veržlę. Atsargiai nuimkite gnybtą ir atitraukite jį nuo akumuliatoriaus. Įsitikinkite, kad gnybtas neliestų akumuliatoriaus, kad neatsirastų trumpasis jungimas.
2. Senos magnetolos išėmimas
Priklausomai nuo automobilio modelio ir magnetolos tipo, išėmimo būdas gali skirtis. Kai kurioms magnetoloms reikia specialių išėmimo raktų, kurie įstatomi į specialias angas magnetolos priekyje. Kitos magnetolos gali būti pritvirtintos varžtais, kuriuos reikia atsukti. Jei naudojate raktus, įstatykite juos į angas ir švelniai patraukite magnetolą į priekį. Jei magnetola pritvirtinta varžtais, atsukite juos ir atsargiai išimkite magnetolą.
3. Laidų atjungimas
Atsargiai atjunkite visus laidus nuo senos magnetolos. Paprastai tai yra maitinimo, garsiakalbių ir antenos laidai. Atjunkite laidų jungtis spausdami fiksatorius, jei tokie yra. Jei laidai prijungti tiesiogiai, atsukite juos. Būkite atsargūs, kad nepažeistumėte laidų ar jungčių.
4. Laidų identifikavimas
Svarbu identifikuoti visus laidus, kad teisingai prijungtumėte naują magnetolą. Paprastai automobiliuose naudojamos standartinės laidų spalvos, bet visada geriau patikrinti automobilio elektros schemą arba naudoti multimetrą. Pagrindiniai laidai yra:
- Maitinimo laidas (paprastai raudonas arba geltonas): Šis laidas tiekia maitinimą magnetolai.
- Įžeminimo laidas (paprastai juodas): Šis laidas jungiasi prie automobilio kėbulo ir užtikrina įžeminimą.
- Įjungimo laidas (paprastai oranžinis arba mėlynas): Šis laidas įjungia magnetolą, kai įjungiamas degimas.
- Garsiakalbių laidai (įvairių spalvų): Šie laidai jungiasi prie garsiakalbių. Kiekvienas garsiakalbis turi du laidus - teigiamą (+) ir neigiamą (-).
- Antenos laidas: Šis laidas jungiasi prie automobilio antenos.
Jei turite abejonių dėl laidų identifikavimo, naudokite multimetrą. Nustatykite multimetrą į įtampos matavimo režimą ir patikrinkite, ar laiduose yra įtampa, kai įjungtas degimas. Taip pat galite naudoti multimetrą, kad patikrintumėte laidų tęstinumą (ar laidas nėra nutrūkęs).
5. Adapterio prijungimas (jei reikia)
Daugeliui naujų magnetolų reikalingas adapteris, kad jas būtų galima prijungti prie automobilio laidų. Adapteris palengvina pajungimą ir leidžia išvengti laidų karpymo. Prijunkite adapterį prie automobilio laidų pagal adapterio instrukcijas. Įsitikinkite, kad visi laidai yra tvirtai sujungti.
6. Naujos magnetolos prijungimas
Prijunkite laidus nuo adapterio (arba tiesiogiai, jei nenaudojate adapterio) prie naujos magnetolos. Atidžiai sekite magnetolos instrukcijas ir įsitikinkite, kad visi laidai yra prijungti teisingai. Ypač svarbu teisingai prijungti maitinimo, įžeminimo ir garsiakalbių laidus. Netinkamai prijungti garsiakalbių laidai gali sugadinti magnetolą arba garsiakalbius. Jungiant laidus pirmiausia reikia nuimti izoliaciją nuo laidų galų. Tai galima padaryti naudojant vielos nuėmiklius arba aštrų peilį. Svarbu nuimti tik reikiamą izoliacijos kiekį, paliekant pakankamai apsaugoti laidą nuo pažeidimų ar poveikio. Nuėmus laidus, svarbu sandariai susukti atvirus laidus, kad būtų užtikrintas saugus ryšys. Susukę laidus, svarbu pritvirtinti jungtį vielinėmis veržlėmis arba elektros juosta. Vielos veržlės yra maži plastikiniai dangteliai, tinkantys ant susuktų laidų ir užtikrina saugų ryšį. Elektros juosta taip pat gali būti naudojama apvynioti susuktus laidus, užtikrinant izoliaciją ir apsaugą. Naudojant vielos veržles arba elektros juostą, svarbu įsitikinti, kad jungtis yra saugi ir nematyti atvirų laidų.
7. Laidų izoliavimas
Po to, kai visi laidai prijungti, kruopščiai izoliuokite visas jungtis izoliacine juosta. Tai padės išvengti trumpojo jungimo ir užtikrins patikimą jungtį. Įsitikinkite, kad izoliacinė juosta tvirtai apvyniota aplink kiekvieną jungtį.
8. Magnetolos įdėjimas
Atsargiai įdėkite naują magnetolą į jos vietą. Jei naudojote specialius išėmimo raktus, įsitikinkite, kad jie atjungti prieš įdedant magnetolą. Jei magnetola pritvirtinta varžtais, priveržkite juos. Įsitikinkite, kad magnetola tvirtai pritvirtinta ir nekliba.
9. Akumuliatoriaus prijungimas
Prijunkite neigiamą (-) akumuliatoriaus gnybtą atgal prie akumuliatoriaus. Priveržkite gnybto veržlę. Įsitikinkite, kad gnybtas tvirtai pritvirtintas prie akumuliatoriaus.
10. Testavimas
Įjunkite degimą ir patikrinkite, ar magnetola veikia. Patikrinkite, ar veikia radijas, CD grotuvas (jei yra), USB jungtis ir visi garsiakalbiai. Jei kažkas neveikia, patikrinkite laidų jungtis ir įsitikinkite, kad viskas prijungta teisingai. Taip pat patikrinkite automobilio saugiklius, nes galėjo perdegti saugiklis.
Magnetolos pajungimo pagrindai ir laidų tipai
Teisingas magnetolos pajungimas yra esminis žingsnis siekiant užtikrinti jos tinkamą veikimą ir išvengti galimų problemų, tokių kaip akumuliatoriaus išsikrovimas ar net sistemos gedimai. Kiekvienas automobilio laidų komplektas gali skirtis, tačiau pagrindiniai pajungimo principai išlieka panašūs.
Pagrindiniai maitinimo laidai:
- Juodas laidas: Tai yra pastovus minusas (įžeminimas), kuris turi būti pajungtas tiesiai prie automobilio kėbulo arba prie tam skirto minusinio laido.
- Geltonas laidas: Tai yra pastovus pliusas, kuris paprastai pajungiamas tiesiai nuo akumuliatoriaus. Šis laidas palaiko magnetolos atmintį (pvz., išsaugo radijo stotis, laikrodį) net ir išjungus automobilio degimą.
- Raudonas laidas: Tai yra pliusas nuo degimo (uždegimo spynelės). Jis atsakingas už magnetolos įjungimą ir išjungimą kartu su automobiliu.
Svarbu: Jeigu magnetola lieka įjungta net ištraukus automobilio raktelį, ji gali nuolat iškrauti akumuliatorių. Tai dažnai nutinka, jei geltonas ir raudonas laidai yra sumaišyti arba pajungti neteisingai. Kai kurie modernūs grotuvai turi funkciją visiškai išjungti ekraną ir laikrodį palaikius ilgiau paspaudus išjungimo mygtuką, tačiau atmintį vis tiek išlaiko. Jei pastebite, kad net ir išjungta magnetola iškrauna akumuliatorių (pvz., per 2-4 dienas), būtina patikrinti jos pajungimą. Tai gali reikšti, kad ji pajungta tiesiogiai, o ne per degimo spynelę, arba kad joje yra nedidelės LED lemputės, kurios nuolat naudoja srovę. Jei nesate tikri, kuris laidas jūsų automobilyje yra pastovus pliusas, rekomenduojama naudoti multimetrą. Pliusinis laidas paprastai būna storesnis nei garsiakalbių laidai.
Laidų tipai ir jų paskirtis (bendroji informacija)
Prieš išmokdami tinkamai prijungti laidus, būtina suprasti skirtingus laidų tipus ir jų paskirtį. Laidai klasifikuojami pagal jų dydį, izoliacinę medžiagą ir srovės tipą.
- Elektros laidai: Jie naudojami elektros srovei tiekti namuose, biuruose ir kituose pastatuose.
- Bendraašiai kabeliai: Jie naudojami aukšto dažnio signalams perduoti, pvz., naudojamiems kabelinės televizijos ir interneto ryšiams.
- Ethernet kabeliai: Jie naudojami kompiuteriams ir kitiems įrenginiams prijungti prie tinklo.
- Garsiakalbių laidai: Jie naudojami garso signalams iš imtuvo į garsiakalbius perduoti.
Kiekvienas laidų tipas turi savo unikalias savybes ir paskirtį, todėl norint užtikrinti tinkamą ir saugią jungtį, būtina pasirinkti tinkamą laidą.
MOKSLO ŽIRNIAI - Kaip teisingai lituoti
Dažniausiai pasitaikančios problemos ir jų sprendimai
Neteisingas laidų sujungimas gali sukelti įvairių problemų. Viena dažniausių - akumuliatoriaus išsikrovimas.
- Magnetola neįsijungia: Patikrinkite maitinimo laidus, įžeminimo laidą ir saugiklius.
- Nėra garso: Patikrinkite garsiakalbių laidus ir įsitikinkite, kad jie prijungti teisingai. Taip pat patikrinkite magnetolos garso nustatymus.
- Radijas neveikia: Patikrinkite antenos laidą.
- Magnetola išsijungia: Patikrinkite maitinimo laidus ir įžeminimo laidą. Gali būti, kad magnetolai trūksta maitinimo.
Jei pastebite, kad automobilio akumuliatorius greitai iškraunamas, net ir nevažiuojant, pirmiausia patikrinkite magnetolos pajungimą. Galite atlikti paprastą testą: atjunkite magnetolos maitinimo jungtį ir pamatuokite srovės nutekėjimą akumuliatoriuje. Jei srovės nutekėjimas viršija 0.1A, problema greičiausiai slypi ne magnetoloje, o jos pajungime ar kitoje sistemoje. Jei atjungus magnetolą srovės nutekėjimas sumažėja, problema yra susijusi su ja. Kita dažna problema - magnetolos atminties neišsaugojimas. Jei po kiekvienos kelionės tenka iš naujo nustatyti laikrodį ar radijo stotis, tai reiškia, kad geltonasis (pastovaus pliuso) laidas nėra tinkamai pajungtas. Tokiu atveju rekomenduojama kreiptis į specialistus, kad jie patikrintų ir pataisytų pajungimą. Taip pat svarbu atkreipti dėmesį į garsiakalbių laidus. Jie turi būti kruopščiai izoliuoti ir atskirti vienas nuo kito bei nuo automobilio kėbulo. Bet koks trumpas jungimas gali sukelti dūmus ir sugadinti sistemą.
Papildomi komponentai ir jų pajungimas
Jei planuojate montuoti ne tik magnetolą, bet ir stiprintuvą ar naujus garsiakalbius, pajungimo procesas tampa sudėtingesnis. Stiprintuvui reikalingas atskiras maitinimo laidas tiesiai nuo akumuliatoriaus, su papildomu saugikliu netoli jo. Taip pat svarbu tinkamai pajungti stiprintuvo „remote“ laidą, kuris paprastai eina iš magnetolos ar grotuvo ir atsakingas už stiprintuvo įjungimą/išjungimą kartu su pagrindiniu įrenginiu. Jei keičiami tik garsiakalbiai ir stiprintuvas nemontuojamas, rekomenduojama rinktis kuo jautresnius garsiakalbius. Magnetolos, kurių galia yra 4x14W RMS, negali pilnai išnaudoti mažiau jautrių garsiakalbių, kuriems reikia daugiau galios (pvz., 4x40W ar 4x60W). Montuojant komponentinius garsiakalbius priekyje, o ne bendraašius koaksialinius, galima pasiekti geresnę garso kokybę ir erdvinį skambesį.
Automagnetolos pajungimas namuose
Automagnetolos pajungimas namuose yra įmanomas, tačiau reikalingas 12V maitinimo šaltinis. Paprastas 220V į 12V keitiklis gali būti nepakankamas, jei magnetola turi daug funkcijų (pvz., CD grotuvą, ekvalaizerį) ir naudoja daugiau energijos. Tokiu atveju reikalingas galingesnis maitinimo šaltinis. Svarbu atkreipti dėmesį į maitinimo šaltinio amperų (A) skaičių. Magnetola gali reikalauti tam tikro amperažo, kad veiktų tinkamai. Jei maitinimo šaltinis yra per silpnas, magnetola gali išsijungti arba veikti netinkamai. Taip pat reikia atsiminti, kad automagnetolos yra skirtos veikti automobilyje, todėl jų naudojimas namuose gali būti ne toks patogus.
Bendrieji patarimai dirbant su laidais
- Prieš pradedant darbus, perskaitykite automobilio ir magnetolos instrukcijas.
- Jei nesate tikri dėl savo gebėjimų, geriau kreiptis į profesionalą.
- Naudokite tik kokybiškus įrankius ir medžiagas.
- Būkite atsargūs ir atidūs.
